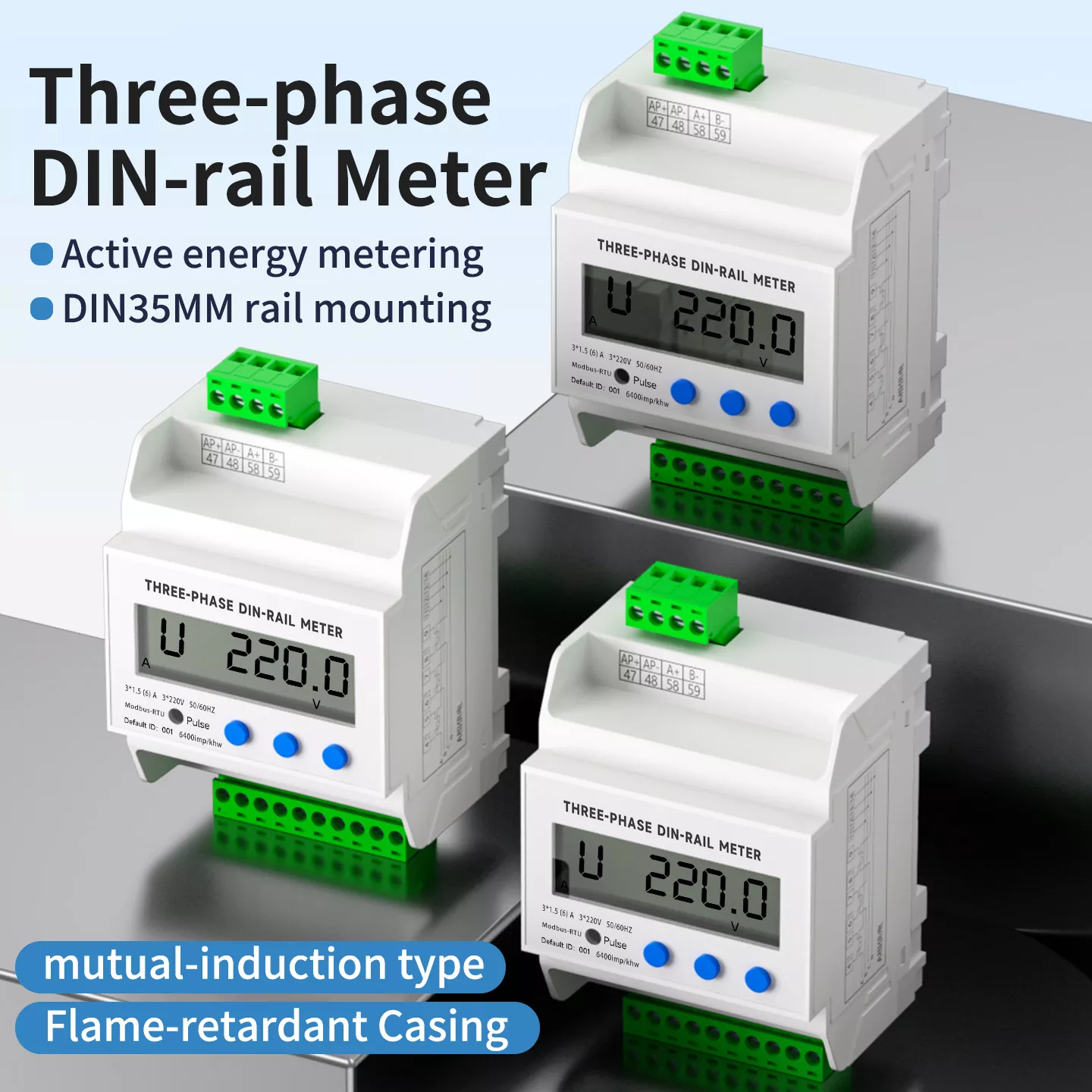

มิเตอร์ไฟฟ้าราง Din สามเฟส

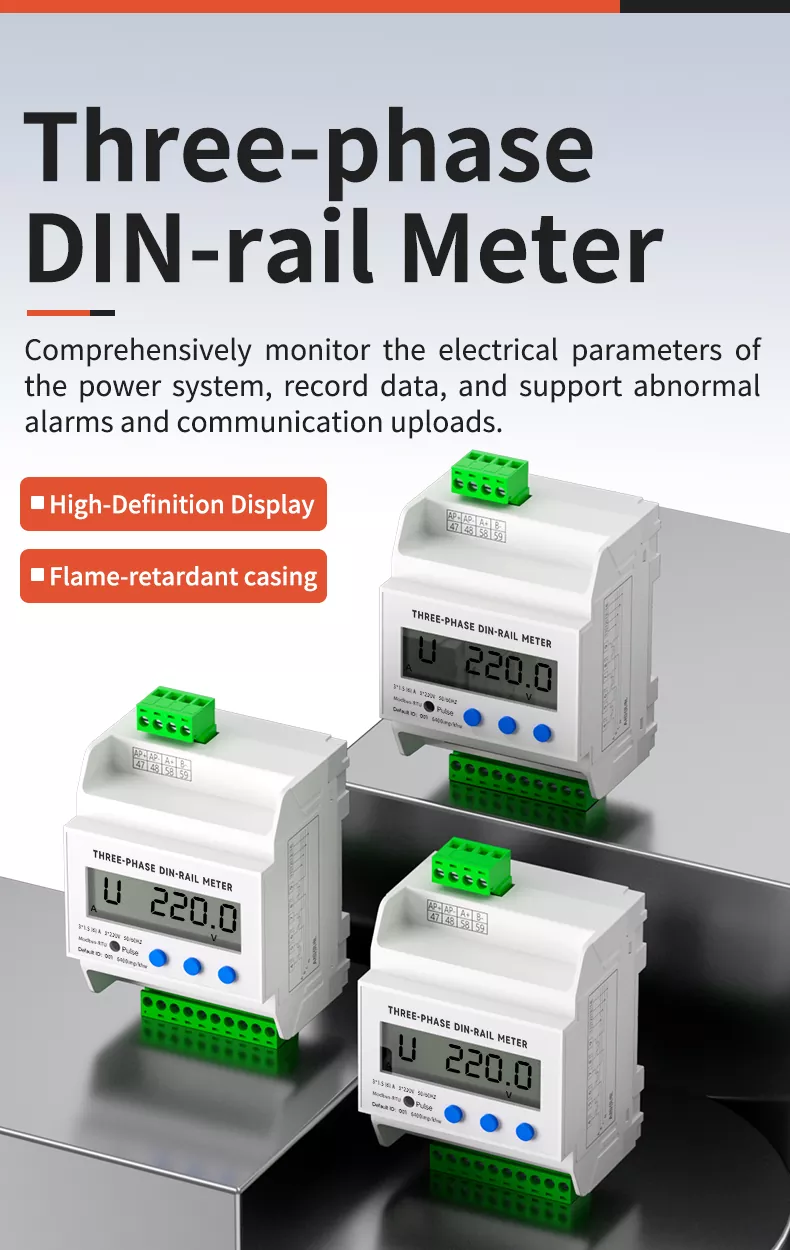

มิเตอร์ไฟฟ้าราง DIN สามเฟสของ Eton เป็นมิเตอร์วัดพลังงานหลายพารามิเตอร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบไฟฟ้าสมัยใหม่ เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม การจ่ายพลังงาน และโครงการการจัดการพลังงาน รองรับการตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และพลังงานอย่างครอบคลุม พร้อมการบันทึกข้อมูล ฟังก์ชันสัญญาณเตือนที่ผิดปกติ และการอัปโหลดการสื่อสารเพื่อการจัดการระยะไกลที่มีประสิทธิภาพ

สร้างขึ้นด้วยวงจรรวมขั้นสูงและเทคโนโลยี SMT เครื่องวัดพลังงานสามเฟสนี้ให้ระดับความแม่นยำ 0.5 และการทำงานที่เสถียร ตัวเรือนสารหน่วงไฟและขั้วต่อทองแดงกระแสไฟสูงช่วยให้มั่นใจในความปลอดภัยและความทนทานที่เพิ่มขึ้น ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับผู้ซื้อที่กำลังมองหาซัพพลายเออร์หรือผู้ผลิตมิเตอร์วัดพลังงานราง DIN

แนะนำบริษัท

เรานำเสนอโซลูชันที่ครอบคลุมซึ่งปรับให้เหมาะกับระบบไฟฟ้าสมัยใหม่โดยมุ่งเน้นไปที่การควบคุมระบบอัตโนมัติทางอุตสาหกรรม ผลิตภัณฑ์จ่ายพลังงานอัจฉริยะของเราได้รับการออกแบบมาเพื่อความแม่นยำ ความน่าเชื่อถือ ประสิทธิภาพการใช้พลังงาน และความยั่งยืนด้านสิ่งแวดล้อม

ตั้งแต่การวิจัยและพัฒนาไปจนถึงการส่งมอบขั้นสุดท้าย เราบังคับใช้การควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอนเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานสากลอย่างสมบูรณ์ เป้าหมายของเราคือการสร้างความร่วมมือระยะยาวและเป็นซัพพลายเออร์ระดับโลกที่เชื่อถือได้ในอุตสาหกรรมการวัดทางไฟฟ้า

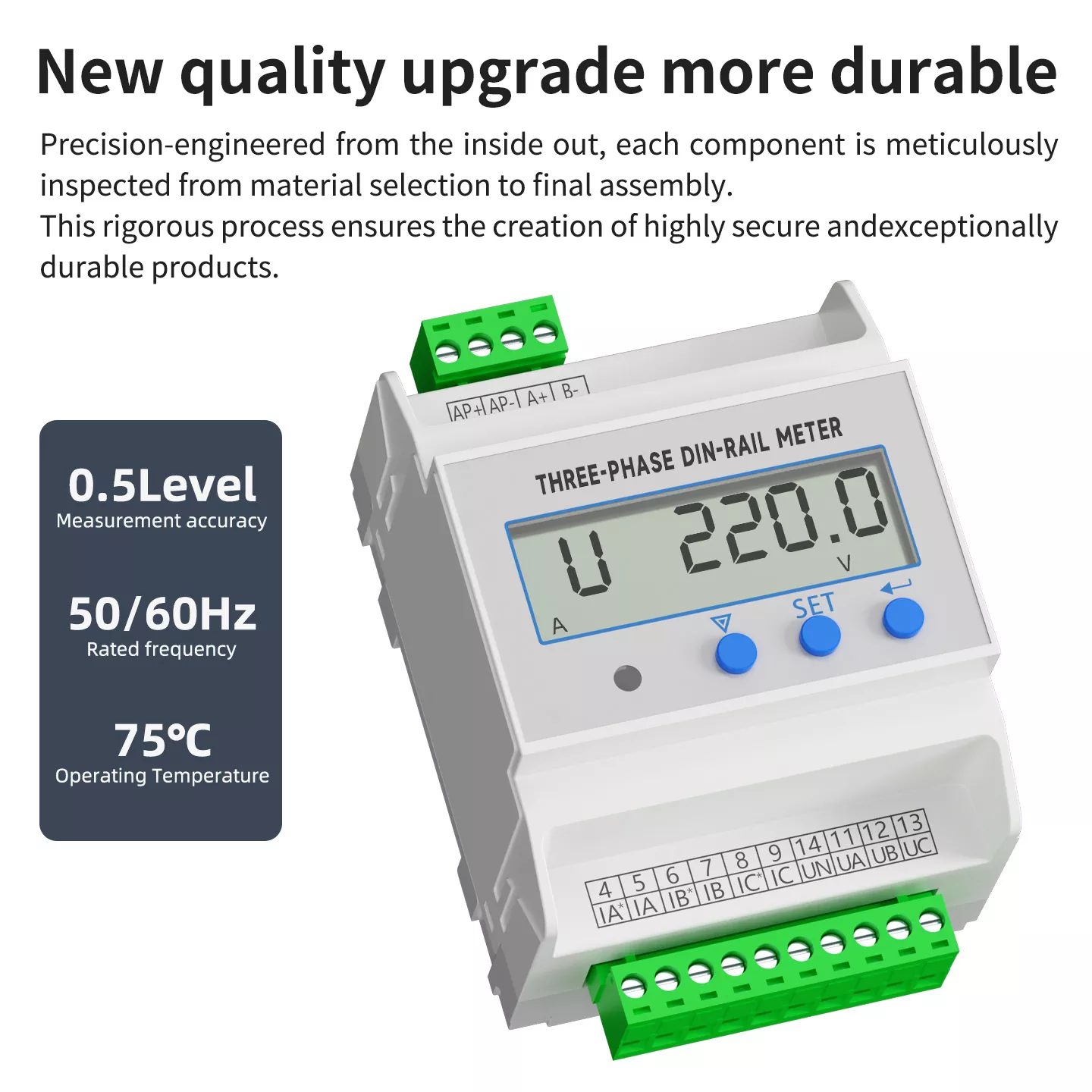

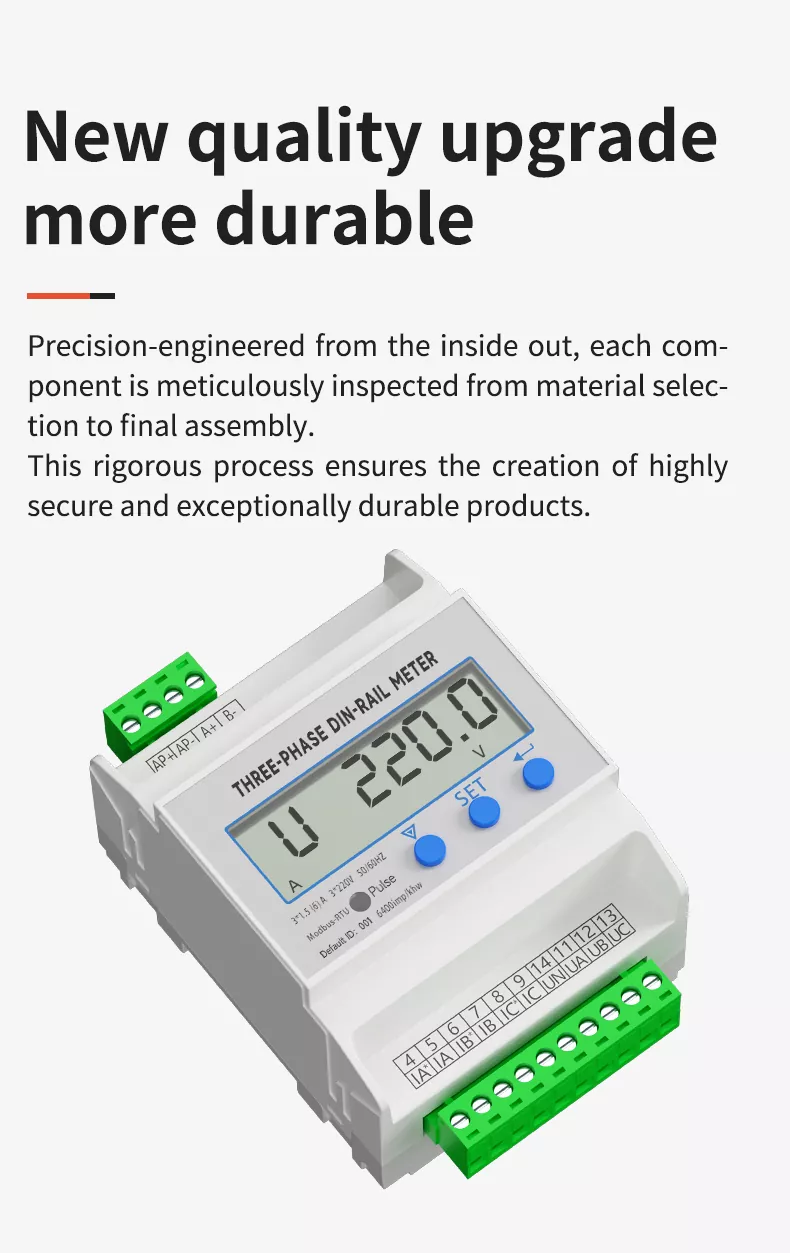

อัพเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

มิเตอร์ไฟฟ้าราง Din สามเฟสของเราได้รับการอัพเกรดคุณภาพอย่างครอบคลุม ออกแบบทางวิศวกรรมอย่างแม่นยำจากภายในสู่ภายนอก แต่ละส่วนประกอบได้รับการตรวจสอบอย่างพิถีพิถันตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย กระบวนการที่เข้มงวดนี้ทำให้มั่นใจได้ถึงการสร้างผลิตภัณฑ์ที่มีความปลอดภัยสูงและทนทานเป็นพิเศษ สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงด้วยช่วงอุณหภูมิในการทำงาน 20°C ถึง 70°C (ในระยะสั้นสูงถึง 75°C)

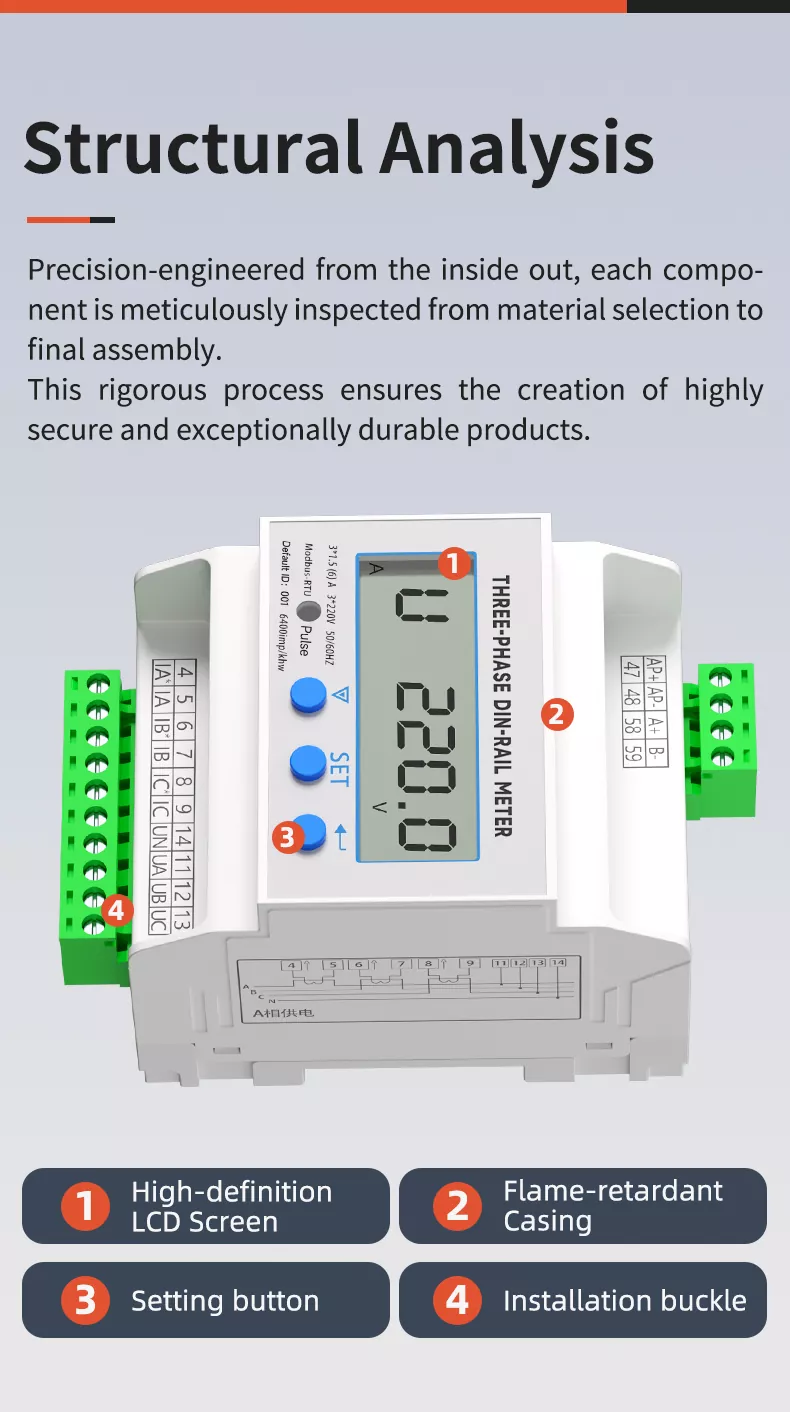

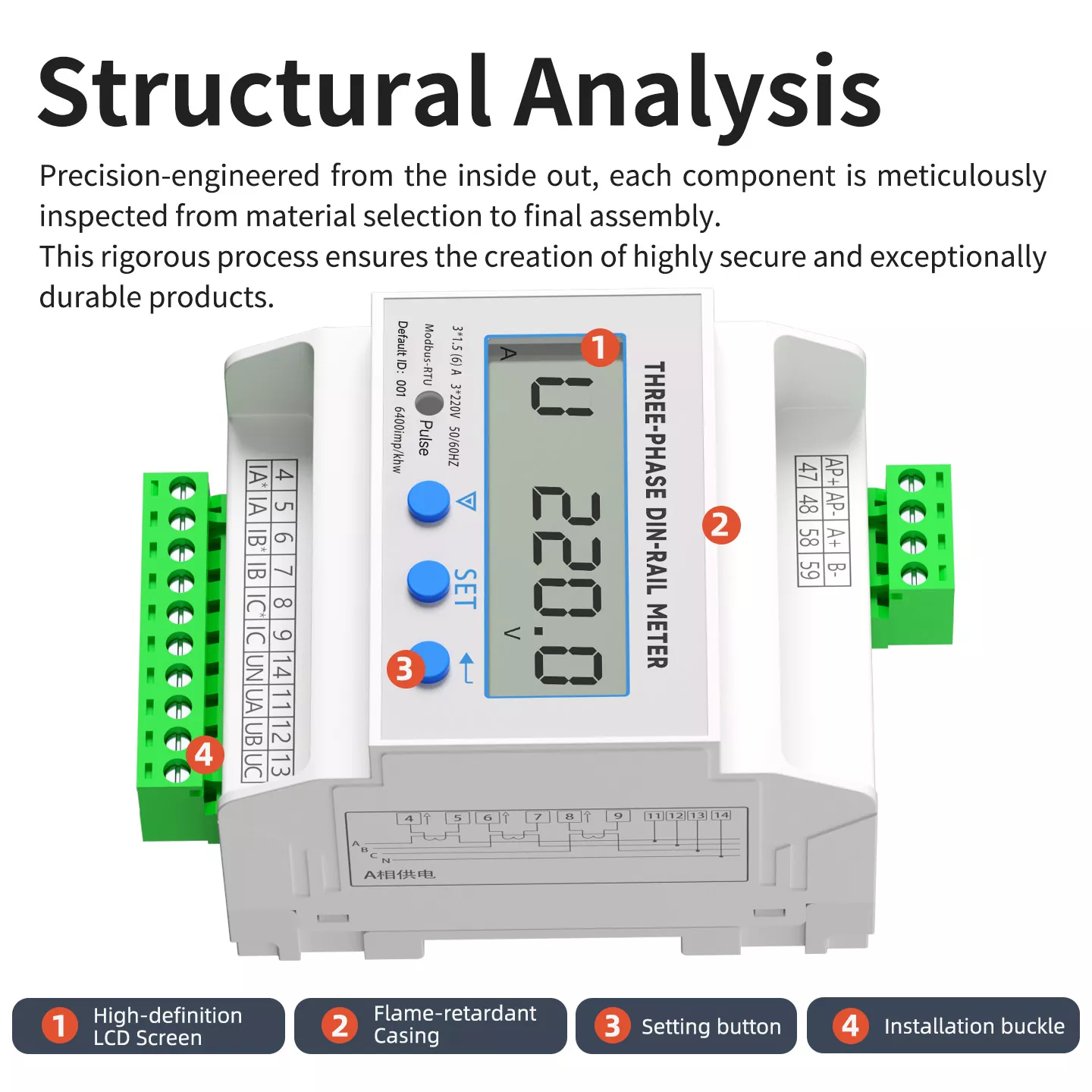

การวิเคราะห์โครงสร้าง

มิเตอร์มีโครงสร้างที่ได้รับการปรับปรุงทางวิทยาศาสตร์โดยมีส่วนประกอบหลัก 4 ส่วน:

1. หน้าจอ LCD ความละเอียดสูง: แสดงข้อมูลแบบเรียลไทม์ เช่น แรงดันไฟฟ้า กระแส และพลังงาน ด้วยตัวอักษรขนาดใหญ่และมุมมองภาพเต็ม 178°

2. ปลอกหน่วงไฟ: ผลิตจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูง ให้ฉนวน ทนต่อการกัดกร่อน และป้องกันอัคคีภัย

3. ปุ่มการตั้งค่า: ปุ่มที่ละเอียดอ่อนสำหรับการกำหนดค่าพารามิเตอร์และการสลับข้อมูลพร้อมการตอบสนองที่รวดเร็วและใช้งานง่าย

4. หัวเข็มขัดสำหรับการติดตั้ง: เข้ากันได้กับรางนำทางมาตรฐาน DIN35mm ช่วยให้สามารถติดตั้งและถอดชิ้นส่วนได้ฟรี

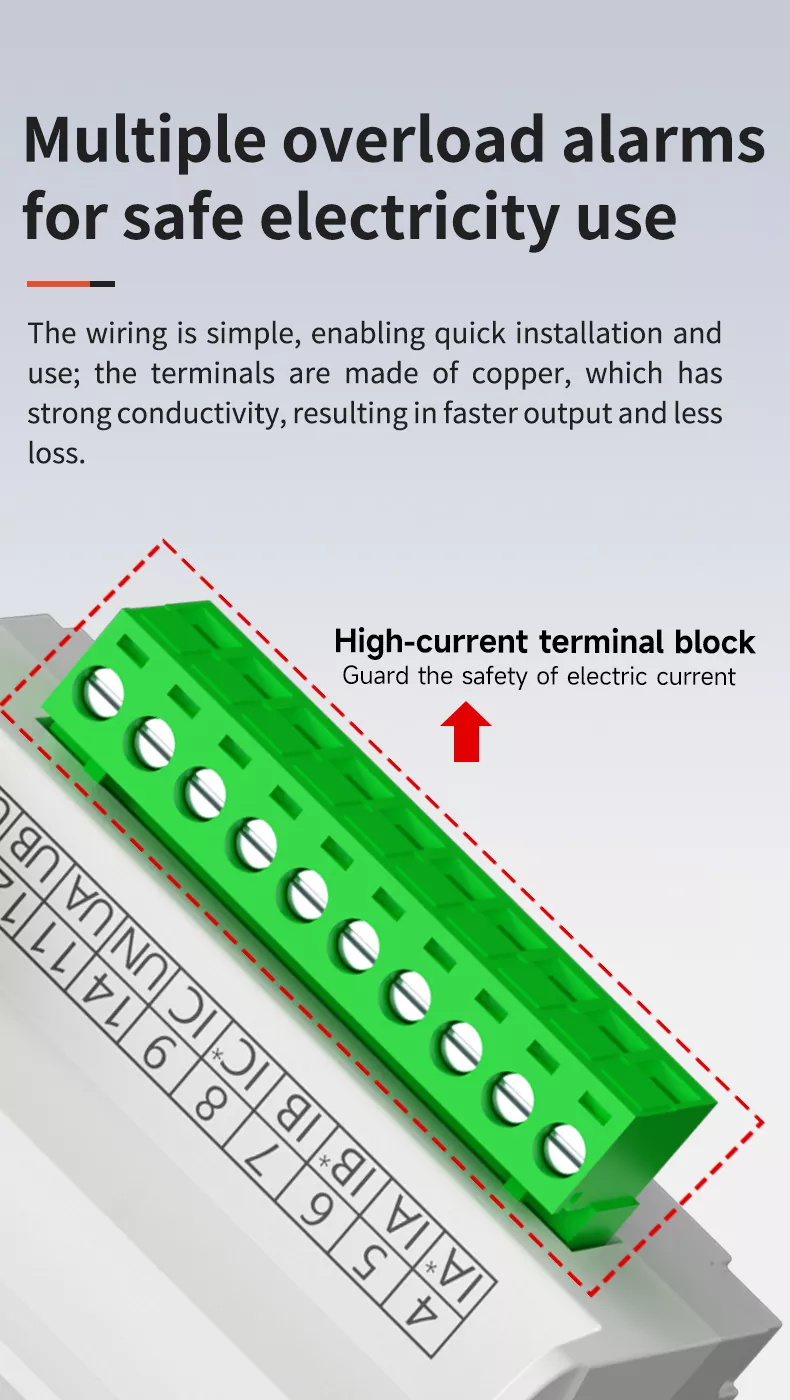

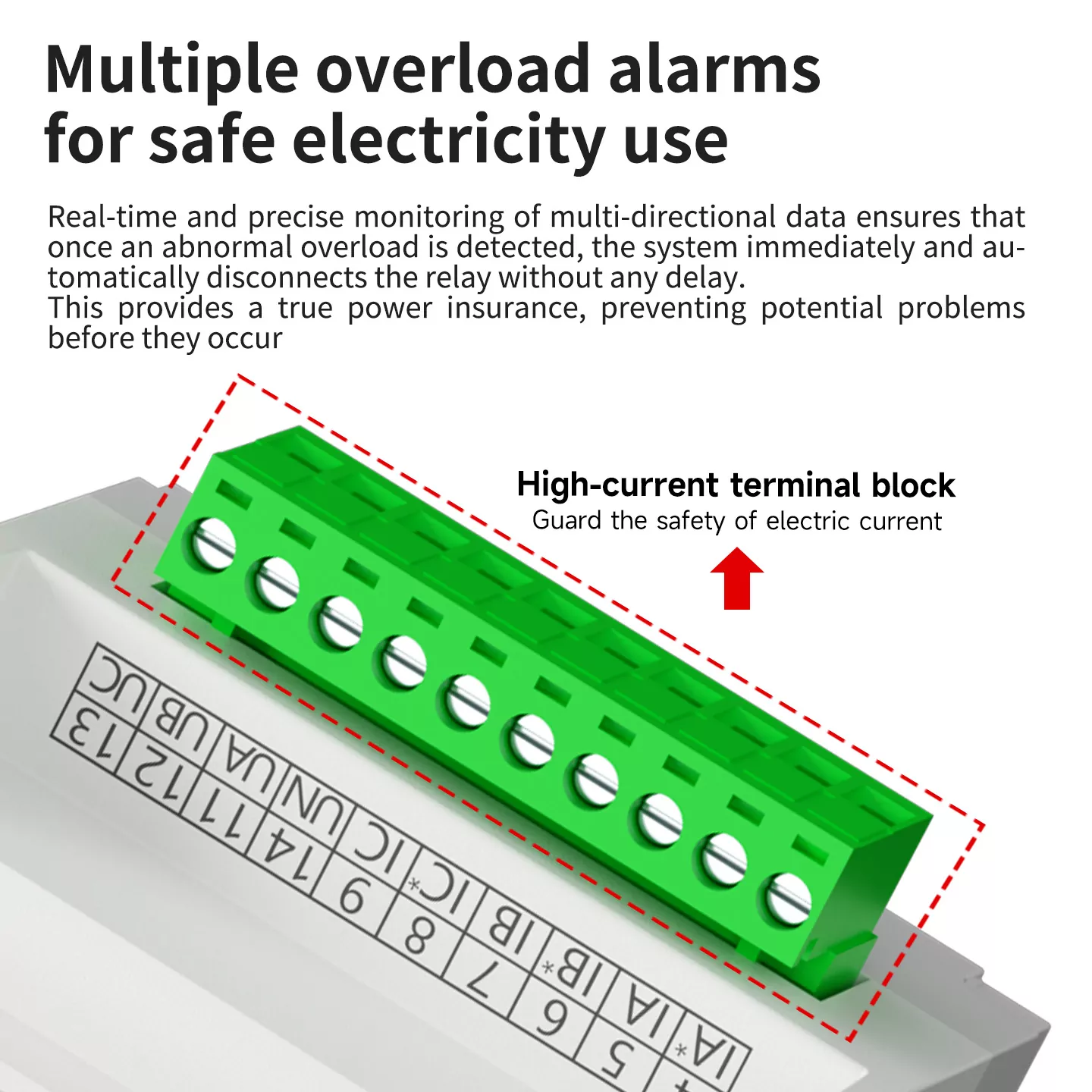

สัญญาณเตือนโอเวอร์โหลดหลายตัวเพื่อการใช้ไฟฟ้าอย่างปลอดภัย

การเดินสายไฟทำได้ง่าย ช่วยให้ติดตั้งและใช้งานได้รวดเร็ว ขั้วต่อทำจากทองแดงที่มีการนำไฟฟ้าสูง ช่วยให้มั่นใจได้ถึงเอาต์พุตสัญญาณที่รวดเร็วและการสูญเสียพลังงานต่ำ แผงขั้วต่อกระแสไฟสูงช่วยปกป้องความปลอดภัยของกระแสไฟฟ้า ในขณะที่ฟังก์ชันแจ้งเตือนการโอเวอร์โหลดหลายฟังก์ชันให้การเตือนแบบเรียลไทม์สำหรับสภาวะพลังงานที่ผิดปกติ ป้องกันอุปกรณ์เสียหายได้อย่างมีประสิทธิภาพ และรับประกันการใช้ไฟฟ้าอย่างปลอดภัย

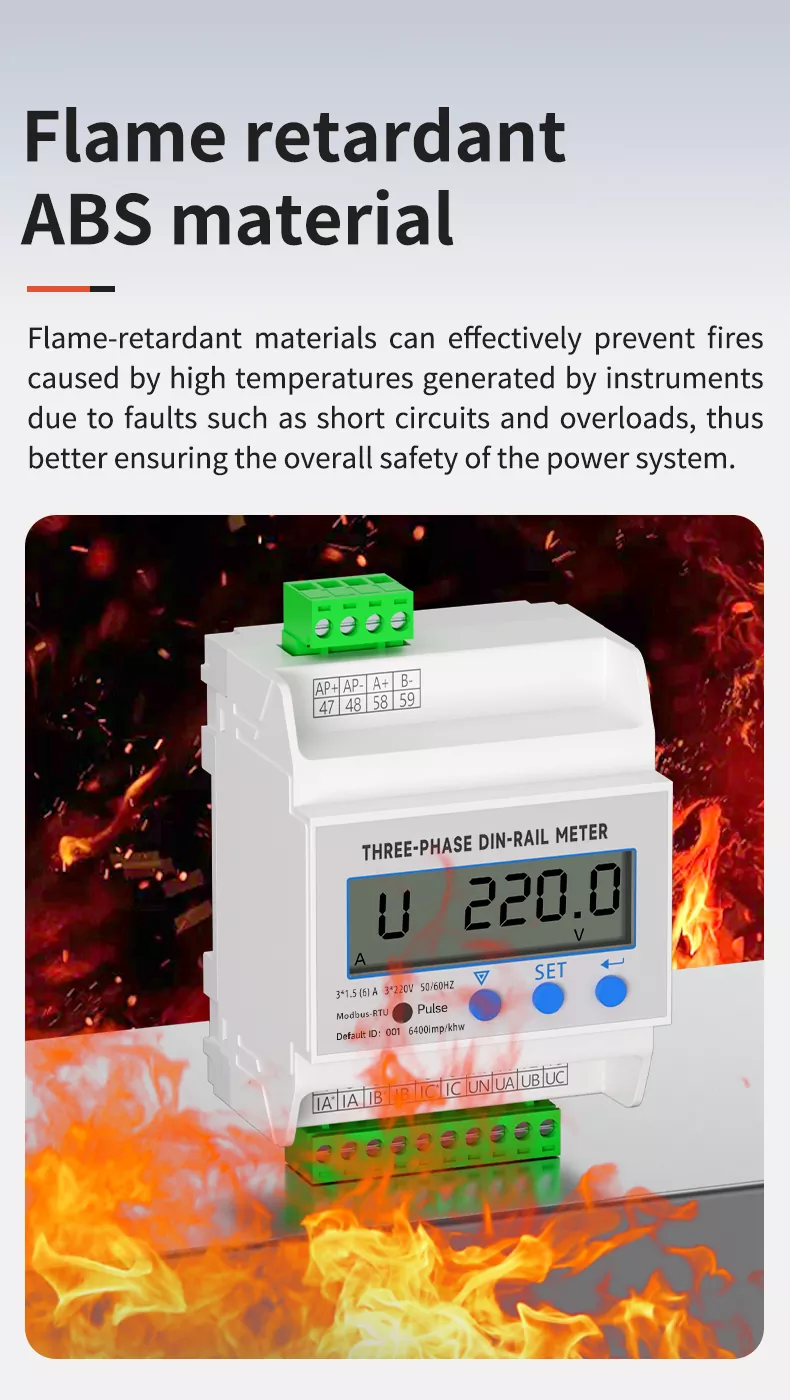

วัสดุ ABS ทนไฟ

ตัวเคสทำจากวัสดุ ABS เกรดสูงที่หน่วงไฟ ซึ่งสามารถป้องกันเพลิงไหม้ที่เกิดจากอุณหภูมิสูงที่เกิดจากความผิดปกติของอุปกรณ์ เช่น การลัดวงจรและการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ การออกแบบนี้ช่วยลดอันตรายจากความปลอดภัยจากอัคคีภัยโดยพื้นฐาน โดยให้การป้องกันที่เชื่อถือได้สำหรับระบบไฟฟ้าทั้งหมด

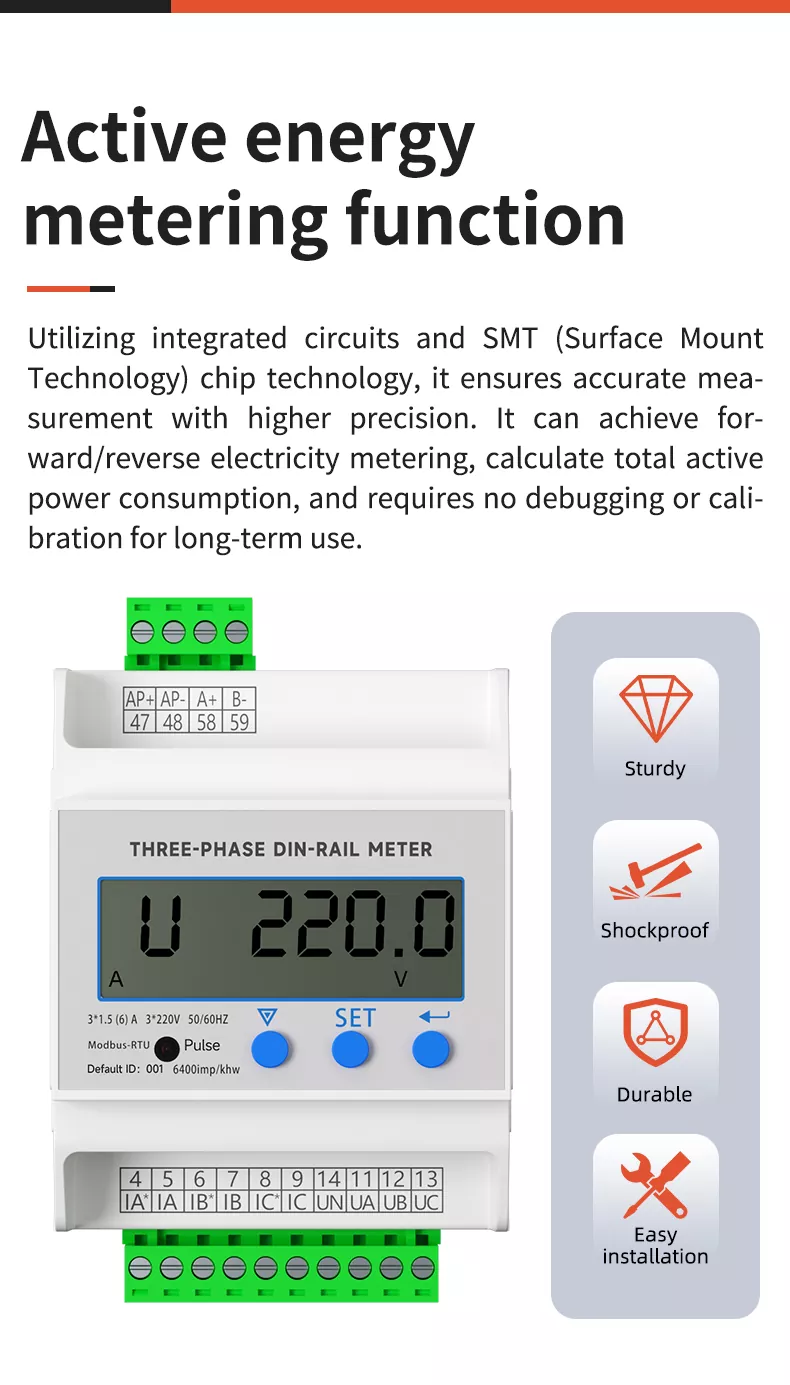

ฟังก์ชั่นการวัดพลังงานที่ใช้งานอยู่

การใช้วงจรรวมและเทคโนโลยีชิป SMT มิเตอร์ช่วยให้วัดได้อย่างแม่นยำด้วยความแม่นยำ 0.5 ระดับ รองรับการวัดค่าไฟฟ้าแบบเดินหน้า/ถอยหลัง คำนวณการใช้พลังงานที่ใช้งานทั้งหมด และไม่จำเป็นต้องแก้ไขจุดบกพร่องหรือสอบเทียบสำหรับการใช้งานในระยะยาว นอกจากนี้ยังมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ช่วยให้การวัดมีความเสถียรแม้ในสภาพแวดล้อมที่มีแม่เหล็กไฟฟ้าที่ซับซ้อน

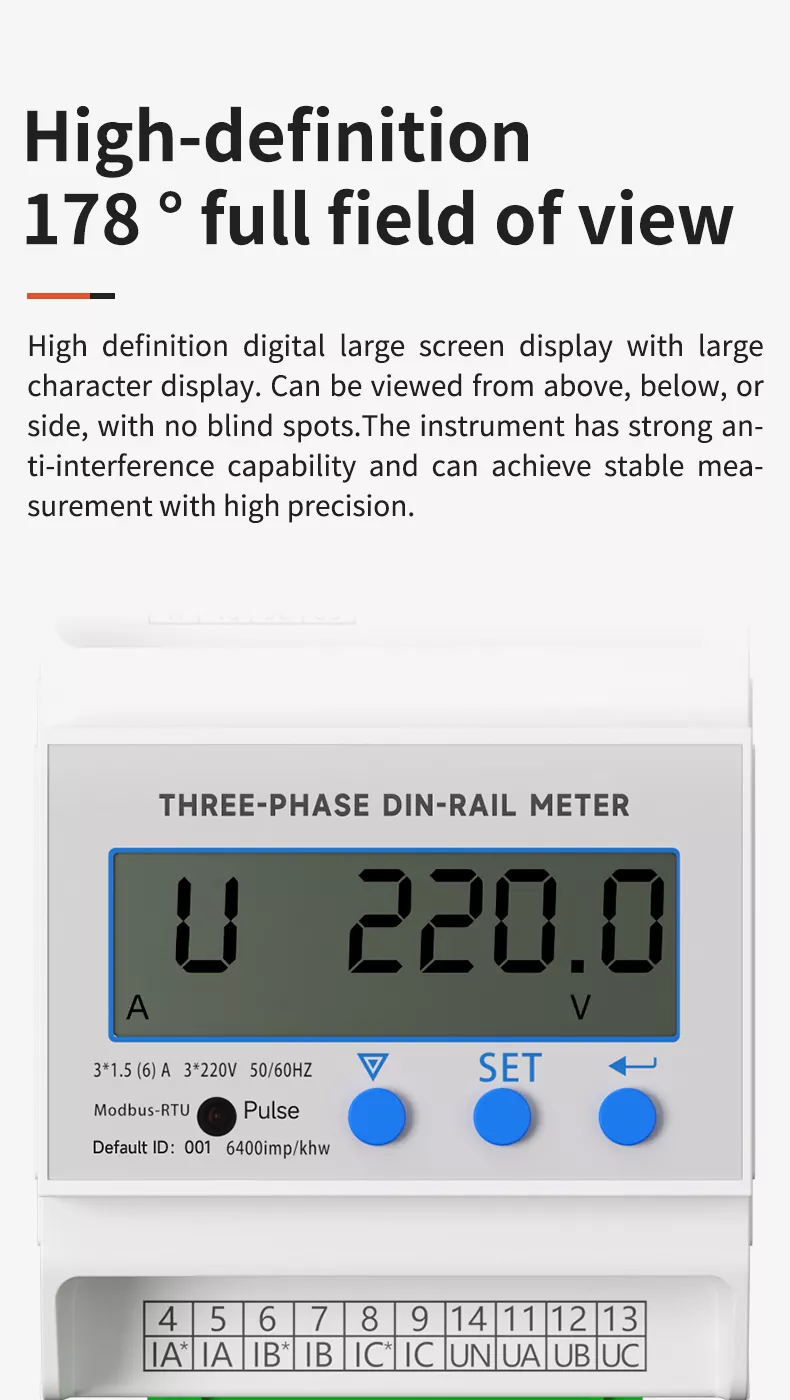

ความละเอียดสูง 178° มุมมองแบบเต็ม

มาพร้อมหน้าจอดิจิตอลขนาดใหญ่ความละเอียดสูง มิเตอร์แสดงตัวอักษรขนาดใหญ่ชัดเจน ซึ่งสามารถดูได้จากด้านบน ด้านล่าง หรือด้านใดก็ได้โดยไม่มีจุดบอด ความสามารถในการป้องกันการรบกวนที่แข็งแกร่งทำให้การวัดมีความเสถียรและมีความแม่นยำสูง ทำให้การอ่านข้อมูลสะดวกและแม่นยำในสถานการณ์การทำงานต่างๆ

ผลิตภัณฑ์ของเรากับผลิตภัณฑ์อื่นๆ

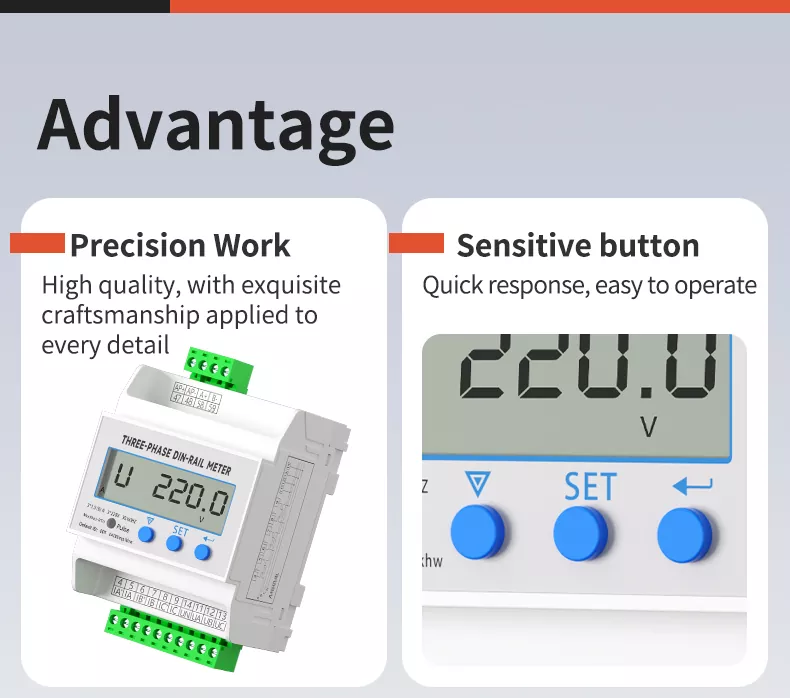

ข้อได้เปรียบหลัก

1. งานที่มีความแม่นยำ: งานฝีมืออันประณีตนำไปใช้กับทุกรายละเอียดทำให้มั่นใจในคุณภาพและประสิทธิภาพที่สม่ำเสมอ

2. ปุ่มที่ละเอียดอ่อน: ตอบสนองรวดเร็ว ใช้งานง่าย รองรับการกำหนดค่าพารามิเตอร์และการสลับข้อมูล

3. ทนทานและกันกระแทก: เคสความแข็งแรงสูงและโครงสร้างที่มั่นคง ทนทานต่อการสั่นสะเทือนทางกลและแรงกระแทก

4. ติดตั้งง่าย: เข้ากันได้กับรางนำทางมาตรฐาน DIN35mm ปลดล็อคสถานการณ์การใช้งานมากขึ้น

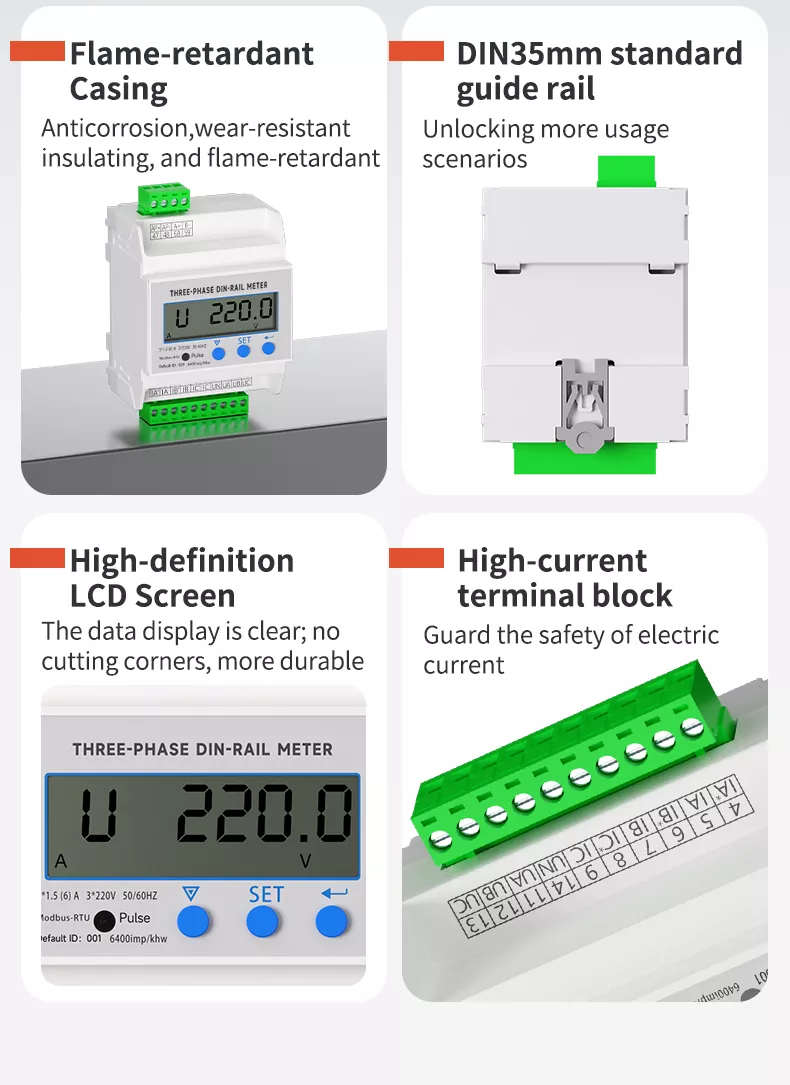

จุดขายหลักสี่ประการ

• เคสสารหน่วงไฟ: ป้องกันการกัดกร่อน ทนต่อการสึกหรอ เป็นฉนวน และสารหน่วงไฟ ช่วยให้มั่นใจในความปลอดภัยและความทนทาน

• รางนำมาตรฐาน DIN35mm: วิธีการติดตั้งอเนกประสงค์ เหมาะสำหรับตู้กระจายสินค้าและแผงควบคุมอุตสาหกรรมต่างๆ

• หน้าจอ LCD ความละเอียดสูง: แสดงข้อมูลที่ชัดเจนโดยไม่มีมุมตัด อ่านง่ายจากทุกมุม

• เทอร์มินอลบล็อคกระแสสูง: เทอร์มินอลทองแดงที่มีความนำไฟฟ้าสูง ปกป้องความปลอดภัยของกระแสไฟฟ้า

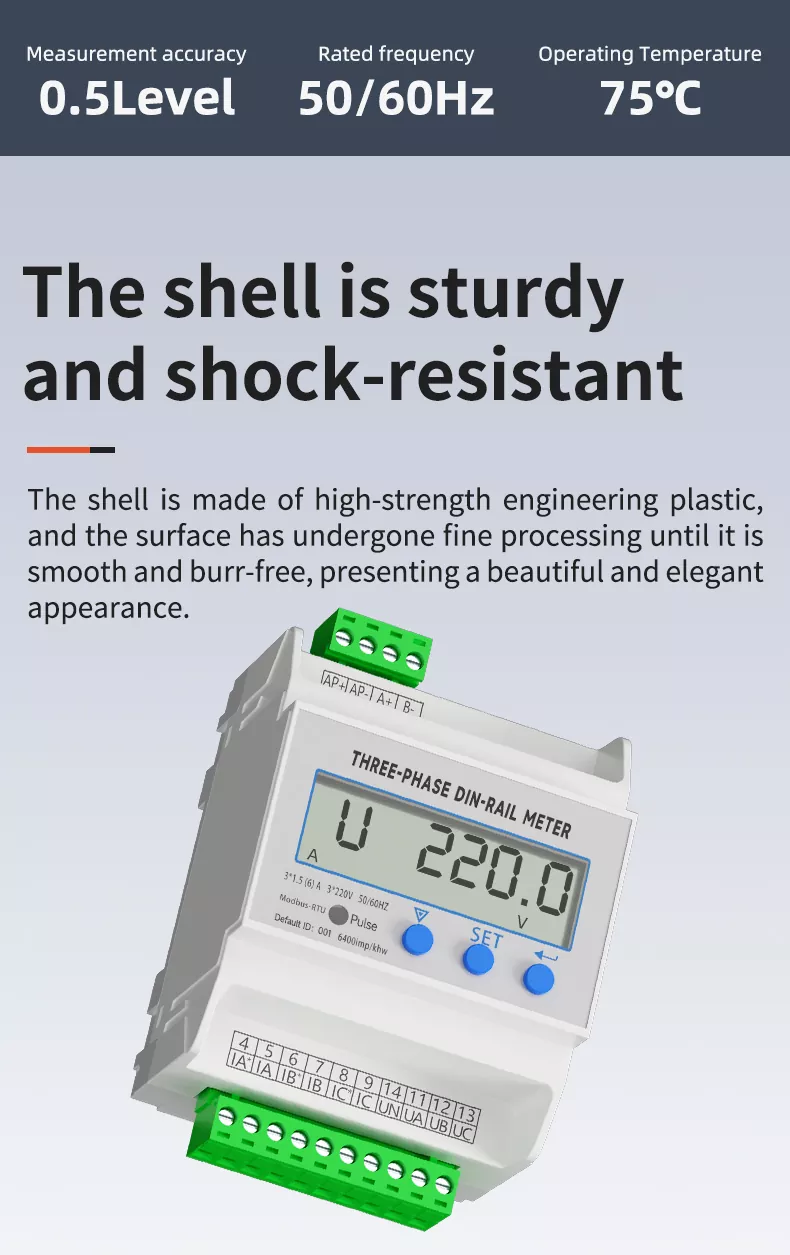

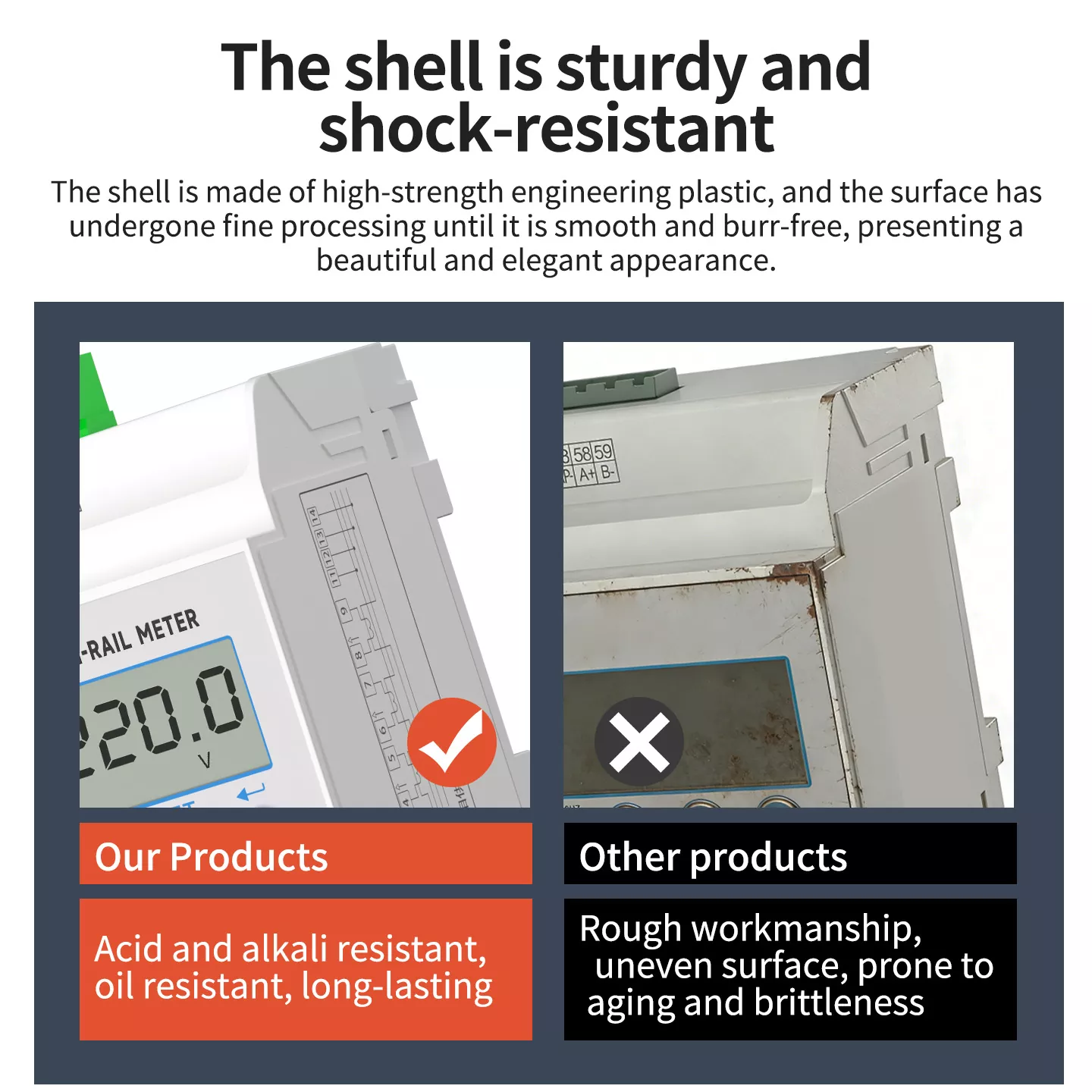

เชลล์มีความทนทานและทนต่อแรงกระแทก

เปลือกทำจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูง โดยมีพื้นผิวที่เรียบและไม่มีเสี้ยนหลังการประมวลผลแบบละเอียด นำเสนอรูปลักษณ์ที่สวยงามและสง่างาม มีประสิทธิภาพในการกันกระแทกและทนต่อการบีบอัดได้ดีเยี่ยม สามารถทนต่อการสั่นสะเทือนทางกลและการกระแทกในสภาพแวดล้อมทางอุตสาหกรรม จึงรับประกันการทำงานที่มั่นคงในระยะยาว

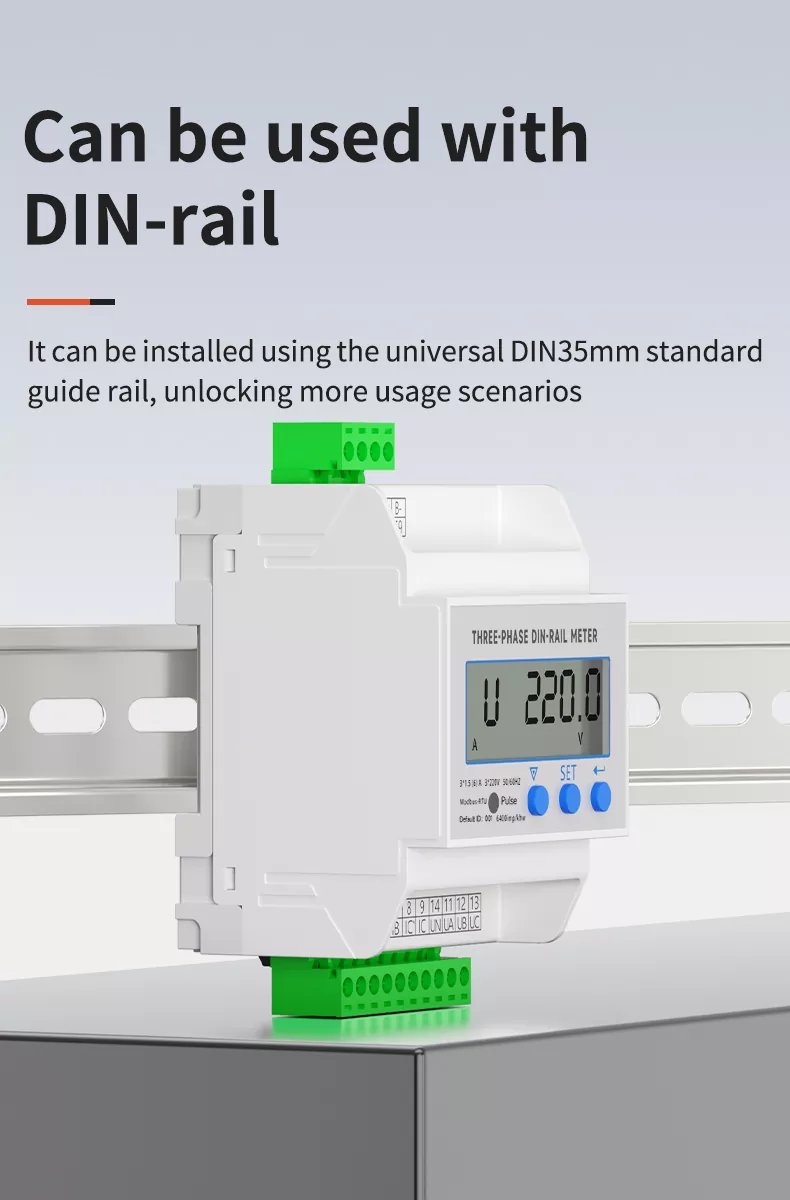

สามารถใช้กับราง DIN ได้

สามารถติดตั้งได้โดยใช้รางนำมาตรฐานสากล DIN35 มม. เพื่อปลดล็อกสถานการณ์การใช้งานได้มากขึ้น ตัวล็อคการติดตั้งแบบ snap-on ช่วยให้สามารถติดตั้งและถอดออกได้โดยไม่ต้องใช้เครื่องมือ ทำให้สะดวกในการติดตั้ง บำรุงรักษา และเปลี่ยนในตู้กระจายสินค้าและแผงควบคุมอุตสาหกรรม

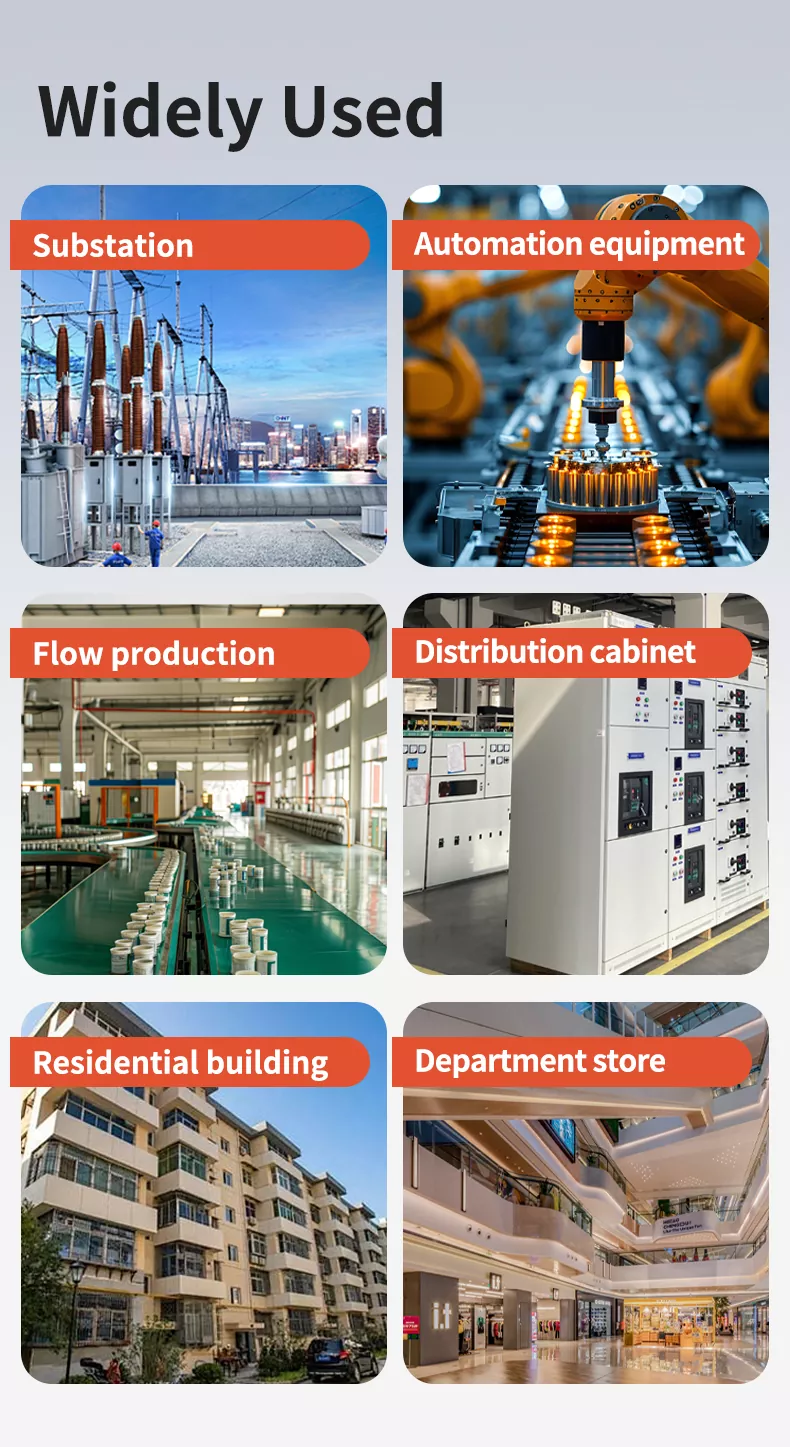

ใช้กันอย่างแพร่หลาย

เครื่องวัดกำลังไฟฟ้าราง Din สามเฟสถูกนำไปใช้อย่างกว้างขวางในหลายอุตสาหกรรม:

• สถานีย่อย: การตรวจสอบแรงดันไฟฟ้ากริด กระแสไฟฟ้า และความเสถียรของพลังงานแบบเรียลไทม์

• อุปกรณ์อัตโนมัติ: การตรวจสอบพารามิเตอร์กำลังสำหรับหุ่นยนต์อุตสาหกรรมและเครื่องจักร CNC

• การผลิตแบบไหล: ติดตามสถานะพลังงานเพื่อเพิ่มประสิทธิภาพและความปลอดภัยของสายการผลิต

• ตู้จำหน่าย: ส่วนประกอบตรวจสอบหลักสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ

• อาคารที่พักอาศัย: การตรวจสอบแหล่งจ่ายไฟสามเฟสสำหรับอาคารพาณิชย์และที่พักอาศัย

• ห้างสรรพสินค้า: การดูแลให้มีแหล่งจ่ายไฟที่เสถียรสำหรับลิฟต์ ระบบแสงสว่าง และอุปกรณ์ที่สำคัญ

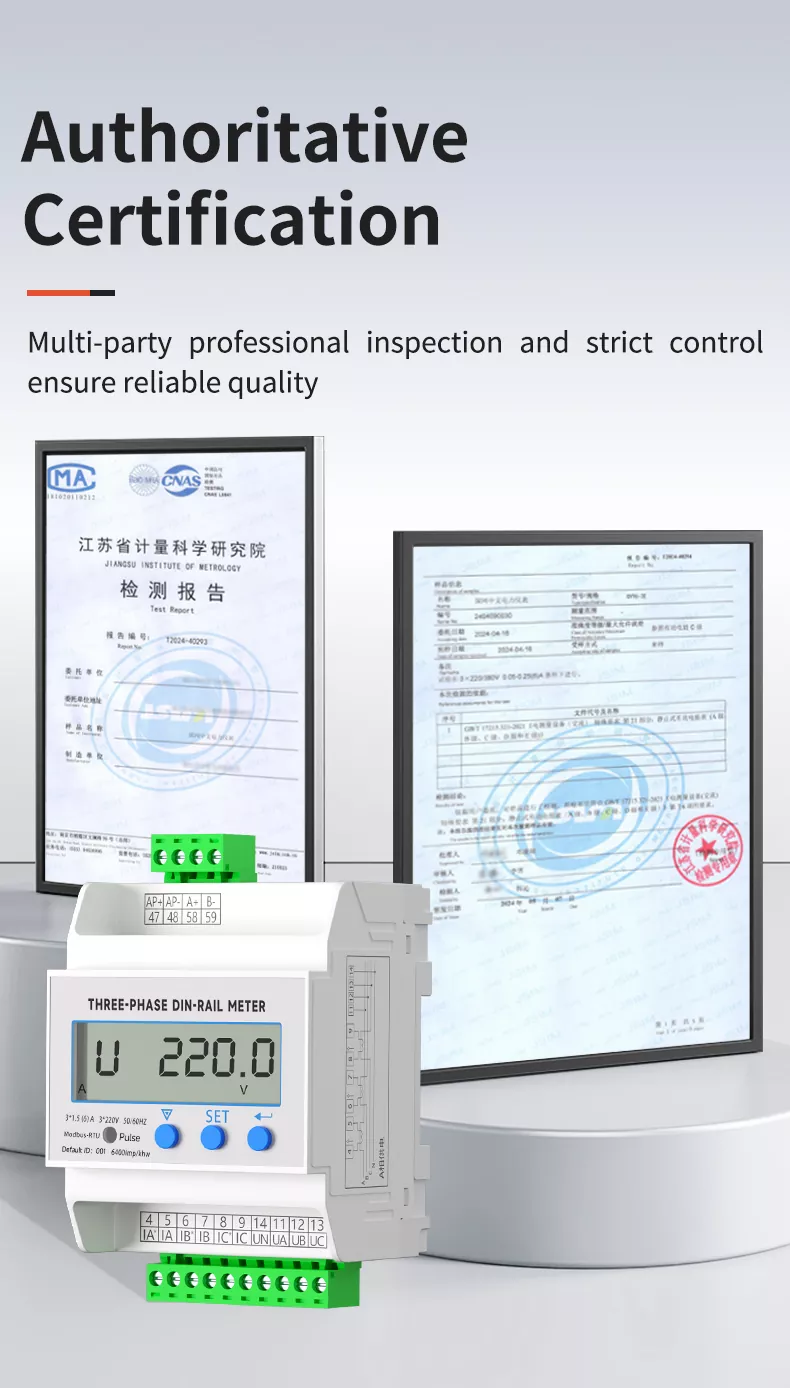

การรับรองสิทธิ์

มิเตอร์ได้ผ่านการตรวจสอบอย่างมืออาชีพจากหลายฝ่าย รวมถึงการทดสอบอย่างเข้มงวดโดยสถาบันมาตรวิทยามณฑลเจียงซู และได้รับการรับรองที่เชื่อถือได้ เช่น MA และ CNAS มีการควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิตเพื่อให้มั่นใจในคุณภาพที่เชื่อถือได้ โดยให้การรับประกันที่มั่นคงสำหรับการจัดซื้อจำนวนมากและความร่วมมือในระยะยาว

พารามิเตอร์ผลิตภัณฑ์

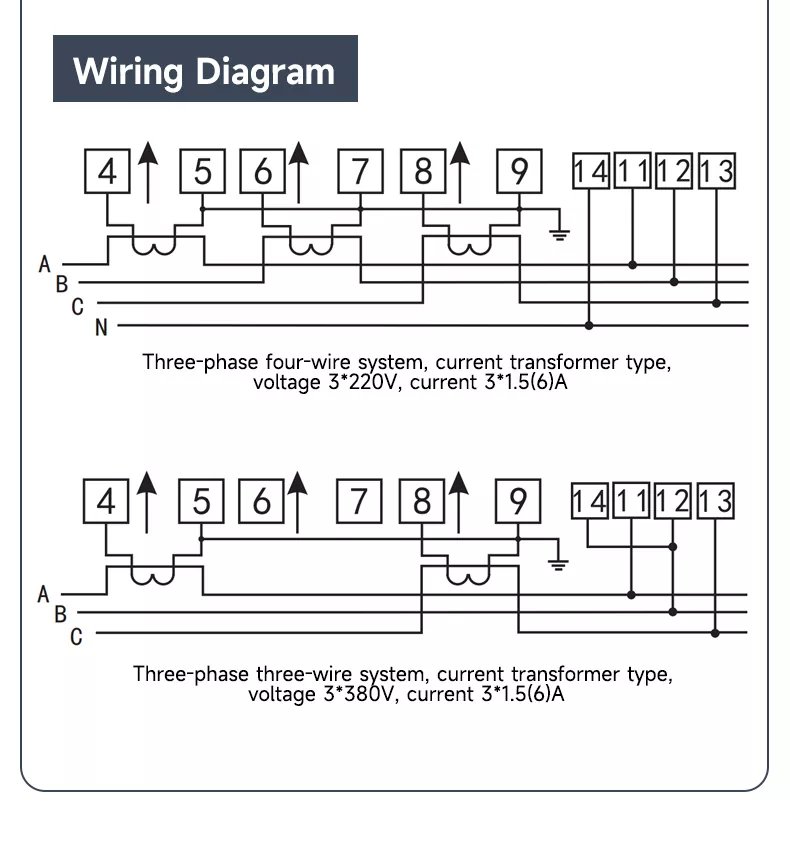

แผนภาพการเดินสายไฟ

ระบบสามเฟส 4 สาย (แบบหม้อแปลงกระแส)

• แรงดันไฟฟ้า: 3×220V

• กระแสไฟ: 3×1.5(6)A

• เชื่อมต่อขั้วต่อ 4 9 กับหม้อแปลงกระแส และขั้วต่อ 11 14 กับสายแรงดันและสายกลาง

ระบบสามเฟสสามสาย (แบบหม้อแปลงกระแส)

• แรงดันไฟฟ้า: 3×380V

• กระแสไฟ: 3×1.5(6)A

• เชื่อมต่อขั้วต่อ 4 9 กับหม้อแปลงกระแส และขั้วต่อ 11 13 กับสายแรงดันไฟฟ้า

การออกแบบสายไฟที่เรียบง่ายพร้อมเครื่องหมายขั้วต่อที่ชัดเจนช่วยให้ติดตั้งได้รวดเร็วและปราศจากข้อผิดพลาด
