จะเลือกเครื่องวัดพลังงานราง DIN สำหรับโครงการเชิงพาณิชย์และอุตสาหกรรมได้อย่างไร

การเลือกมิเตอร์วัดพลังงานราง DIN เกี่ยวข้องมากกว่าการตรวจสอบแรงดันไฟฟ้าที่กำหนดหรือการเลือกรุ่นที่พอดีกับตู้กระจายสินค้า สำหรับอาคารพาณิชย์ โรงงานอุตสาหกรรม และผู้ผลิตอุปกรณ์ไฟฟ้า มิเตอร์ที่เหมาะสมควรสอดคล้องกับระบบไฟฟ้า ข้อกำหนดในการวัด พื้นที่ติดตั้ง และแผนงานสำหรับการตรวจสอบระยะไกล

Eton Electric นำเสนอเครื่องมือวัดแบบติดตั้งบนรางเฟสเดียวและสามเฟสสำหรับการกระจายพลังงานแรงดันต่ำและการวัดพลังงาน กลุ่มผลิตภัณฑ์ประกอบด้วยมิเตอร์ขนาดกะทัดรัดสำหรับวงจรเฟสเดียวและรุ่นสามเฟสสำหรับการใช้งานที่ต้องการการตรวจสอบทางไฟฟ้าในวงกว้าง การทำความเข้าใจความแตกต่างระหว่างตัวเลือกเหล่านี้สามารถช่วยให้วิศวกรโครงการ ผู้สร้างแผง และผู้จัดจำหน่ายอุปกรณ์ไฟฟ้า ตัดสินใจซื้อโดยมีข้อมูลมากขึ้น

เหตุใดจึงใช้เครื่องวัดพลังงานราง DIN ในโครงการเชิงพาณิชย์และอุตสาหกรรม

มิเตอร์วัดพลังงานราง DIN จะวัดปริมาณการใช้ไฟฟ้าและอาจแสดงแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง ความถี่ หรือพารามิเตอร์ทางไฟฟ้าอื่นๆ ทั้งนี้ขึ้นอยู่กับรุ่น โครงสร้างการติดตั้งที่กะทัดรัดทำให้สามารถติดตั้งภายในกล่องกระจายสินค้า แผงสวิตช์ และตู้ควบคุม โดยไม่ต้องใช้การจัดวางแผงตัดแบบเดียวกับที่ใช้กับมิเตอร์แผงทั่วไปหลายรุ่น

สำหรับผู้ใช้เชิงพาณิชย์และอุตสาหกรรม การออกแบบนี้มีข้อดีในทางปฏิบัติหลายประการ

การใช้พื้นที่ตู้อย่างมีประสิทธิภาพ

พื้นที่มักถูกจำกัดในแผงจำหน่ายซึ่งประกอบด้วยเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ อุปกรณ์ป้องกัน และอุปกรณ์ไฟฟ้าอื่นๆ มิเตอร์ราง DIN ขนาดกะทัดรัดสามารถรวมเข้ากับโครงร่างที่มีอยู่ได้ เมื่อมีพื้นที่รางและระยะห่างสายไฟเพียงพอ

การวัดพลังงานระดับวงจรที่สะดวก

สามารถติดตั้งมิเตอร์แยกบนวงจรที่เลือกเพื่อติดตามปริมาณการใช้ไฟฟ้าตามอุปกรณ์ พื้นที่การผลิต หน่วยให้เช่า หรืออาคารพาณิชย์ ช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกระบุได้ว่ามีการใช้พลังงานที่ไหน และเปรียบเทียบการบริโภคในส่วนต่างๆ ของอาคารหรือการดำเนินงาน

การติดตั้งและบำรุงรักษาที่ง่ายขึ้น

การติดตั้งราง DIN มาตรฐานทำให้การวางตำแหน่งมิเตอร์ภายในอุปกรณ์กระจายที่เข้ากันได้ทำได้ง่ายขึ้น กระบวนการติดตั้งจริงยังคงขึ้นอยู่กับการจัดวางขั้วต่อมิเตอร์ กระแสไฟฟ้าที่กำหนด แผนภาพการเดินสายไฟ และข้อบังคับทางไฟฟ้าที่เกี่ยวข้อง

รองรับระบบติดตามตรวจสอบพลังงาน

บางรุ่นมีอินเทอร์เฟซการสื่อสารสำหรับการส่งข้อมูลการวัดไปยังอุปกรณ์ตรวจสอบภายนอก ในกรณีที่จำเป็นต้องมีการรวบรวมข้อมูลระยะไกล ผู้ซื้อควรยืนยันอินเทอร์เฟซ โปรโตคอล วิธีการเดินสายไฟ และลงทะเบียนการกำหนดค่าที่มีอยู่ก่อนสั่งซื้อ

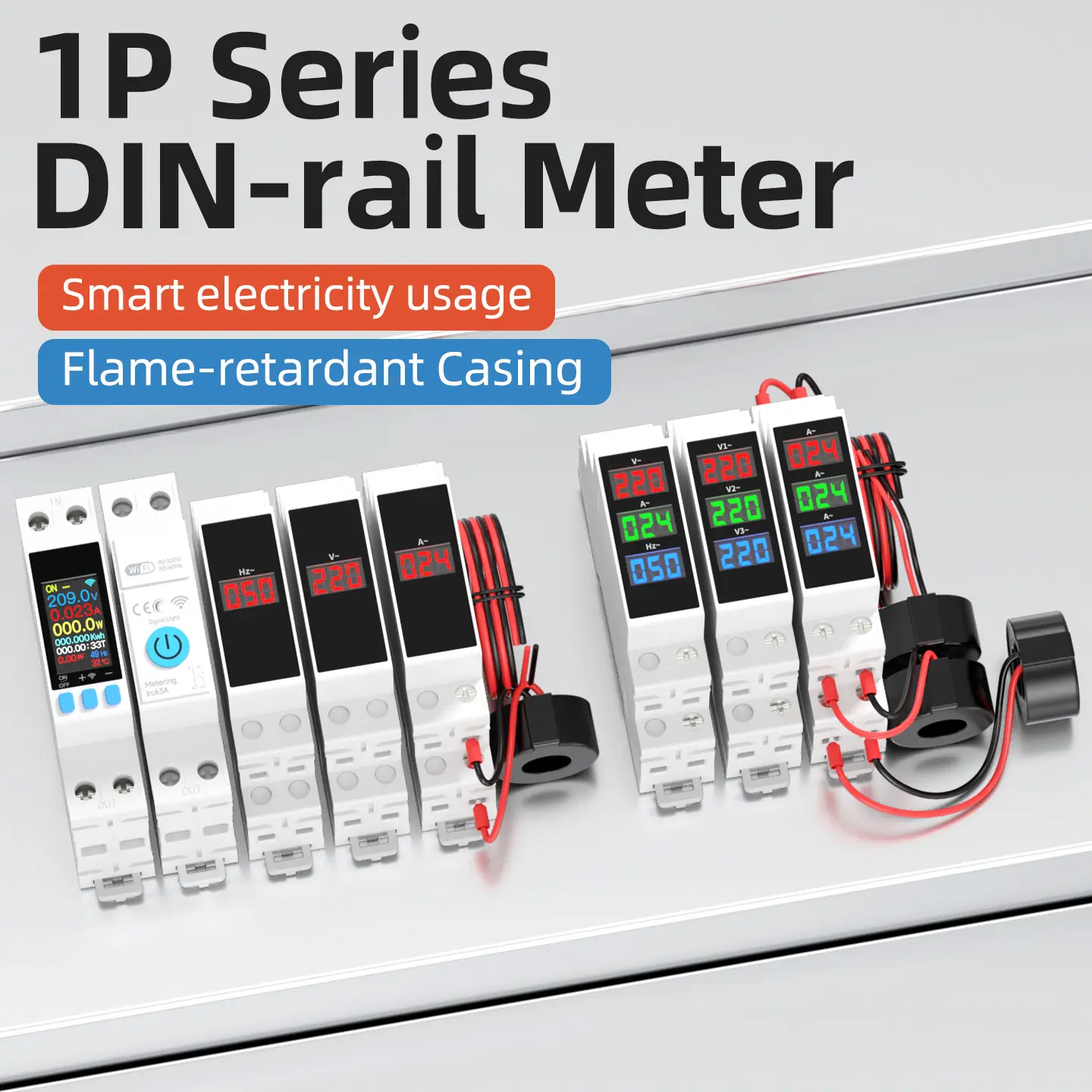

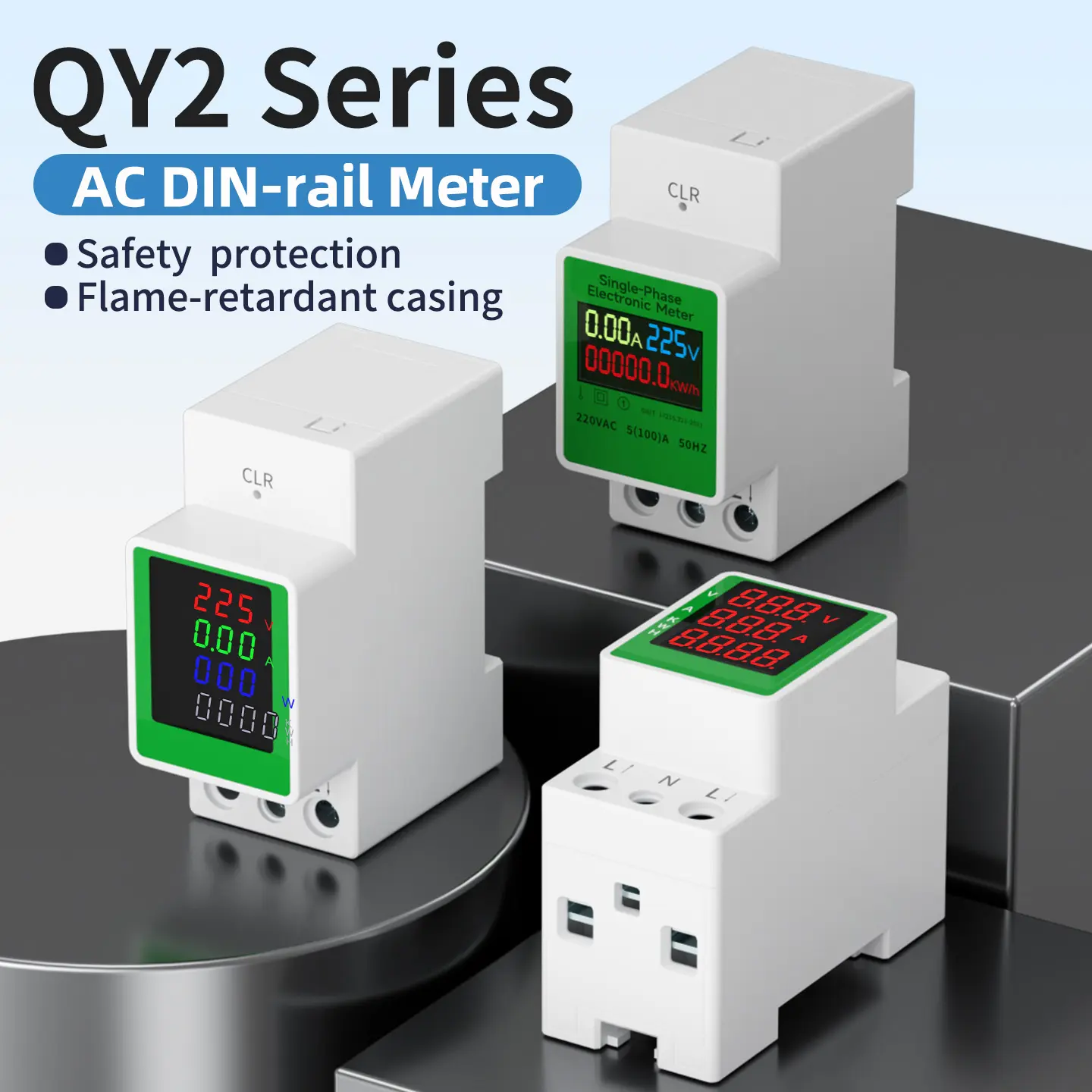

สำหรับโครงการที่ต้องการการตรวจวัดพลังงานขนาดกะทัดรัดของอีตันเครื่องมือวัดแบบติดตั้งบนรางช่วงเป็นจุดเริ่มต้นสำหรับการเปรียบเทียบรุ่นเฟสเดียวและสามเฟสที่เหมาะสม

เครื่องวัดพลังงานราง DIN เฟสเดียวและสามเฟส

การตัดสินใจประการแรกคือว่าควรใช้มิเตอร์กับระบบไฟฟ้าเฟสเดียวหรือสามเฟส ตัวเลือกที่ถูกต้องขึ้นอยู่กับการจัดเตรียมแหล่งจ่ายไฟจริงและวงจรที่กำลังวัด ไม่ใช่แค่ขนาดของอาคาร

มิเตอร์เฟสเดียวมักจะเหมาะสำหรับการตรวจสอบร้านค้า อพาร์ทเมนต์ หรือวงจรอุปกรณ์เฟสเดียว ตัวอย่างเช่น ผู้จัดการทรัพย์สินอาจใช้มิเตอร์แยกเพื่อบันทึกปริมาณการใช้ไฟฟ้าสำหรับหน่วยเช่าที่แตกต่างกัน

โดยทั่วไปมิเตอร์สามเฟสจะเหมาะสมกว่าเมื่อตรวจสอบวงจรจ่ายไฟสามเฟสหรืออุปกรณ์อุตสาหกรรม โรงงานอาจใช้เพื่อวัดปริมาณการใช้พลังงานที่สายการผลิต แผงกระจายสินค้าของโรงงาน หรือโหลดอื่นๆ ที่เลือก

อย่างไรก็ตาม มิเตอร์แบบสามเฟสไม่เหมาะกับการติดตั้งแบบสามเฟสทุกครั้งโดยอัตโนมัติ ผู้ซื้อต้องยืนยันว่าระบบใช้การกำหนดค่าแบบสามสายหรือสี่สาย และรุ่นที่เลือกรองรับการเชื่อมต่อโดยตรงหรือต้องใช้หม้อแปลงกระแสไฟฟ้าหรือไม่

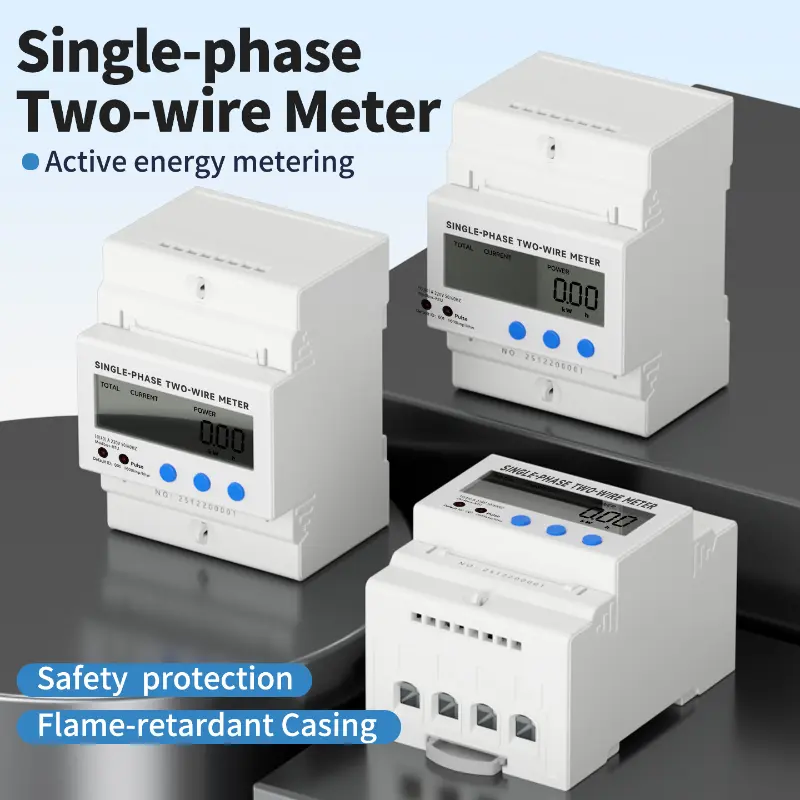

ของอีตันมิเตอร์ไฟฟ้ารางนำเฟสเดียวช่วงมีไว้สำหรับการใช้งานการวัดแบบเฟสเดียว สำหรับโครงการที่เกี่ยวข้องกับวงจรสามเฟส ผู้ซื้อสามารถตรวจสอบรุ่นที่มีจำหน่ายในหมวดหมู่อุปกรณ์ติดรางหลัก

5 ปัจจัยสำคัญที่ต้องตรวจสอบก่อนเลือกเครื่องวัดพลังงานแบบราง DIN

1. ความเข้ากันได้ของแรงดันไฟฟ้าและความเข้ากันได้ของระบบไฟฟ้า

แรงดันไฟฟ้าของมิเตอร์จะต้องตรงกับระบบไฟฟ้าที่จะใช้งาน ผู้ซื้อควรยืนยันแรงดันไฟฟ้า ความถี่ จำนวนเฟส และการกำหนดค่าสายไฟก่อนเปรียบเทียบแต่ละรุ่น

สำหรับโครงการระหว่างประเทศ ขั้นตอนนี้มีความสำคัญอย่างยิ่ง เนื่องจากข้อกำหนดด้านแหล่งจ่ายไฟและแนวทางปฏิบัติในการติดตั้งแตกต่างกันระหว่างตลาด

อย่าเลือกมิเตอร์ตามชื่อผลิตภัณฑ์หรือคำอธิบายทั่วไปเพียงอย่างเดียว ตรวจสอบค่าอินพุตที่กำหนดและแผนภาพการเดินสายไฟสำหรับรุ่นที่แน่นอนเพื่อให้แน่ใจว่าเข้ากันได้กับการติดตั้งที่ต้องการ

2. การให้คะแนนปัจจุบันและวิธีการเชื่อมต่อ

ช่วงกระแสที่ต้องการเป็นอีกปัจจัยในการเลือกที่สำคัญ ขึ้นอยู่กับการออกแบบมิเตอร์ กระแสอาจวัดผ่านการเชื่อมต่อโดยตรงหรือผ่านหม้อแปลงกระแสภายนอก (CT)

สำหรับมิเตอร์ที่เชื่อมต่อโดยตรง กระแสโหลดที่คาดหวังจะต้องอยู่ภายในขีดจำกัดการทำงานที่ระบุของรุ่น สำหรับมิเตอร์ที่เชื่อมต่อกับหม้อแปลง อัตราส่วน CT และเอาต์พุตรองต้องตรงกับข้อกำหนดอินพุตของมิเตอร์

ตัวอย่างเช่น โครงการอุตสาหกรรมที่ติดตามเครื่องป้อนกระแสสูงอาจต้องใช้มิเตอร์ที่เชื่อมต่อกับ CT แทนที่จะเป็นมิเตอร์ที่ออกแบบมาสำหรับการวัดกระแสตรง

เมื่อขอใบเสนอราคา ให้ระบุกระแสไฟในการทำงานที่คาดหวัง และชี้แจงว่าการใช้งานต้องมีการเชื่อมต่อโดยตรงหรือการวัดด้วย CT ซึ่งช่วยให้ซัพพลายเออร์สามารถแนะนำการกำหนดค่าที่เหมาะสมได้

3. ความแม่นยำในการวัดและพารามิเตอร์ที่จำเป็น

ไม่ใช่ทุกโครงการที่ต้องการรายละเอียดการวัดในระดับเดียวกัน

แอปพลิเคชันตรวจสอบพลังงานขั้นพื้นฐานอาจต้องการการใช้พลังงานสะสมในหน่วยกิโลวัตต์-ชั่วโมง (kWh) เป็นหลัก โปรเจ็กต์อื่นๆ อาจต้องใช้แรงดัน กระแส กำลังไฟฟ้าที่ใช้งาน ตัวประกอบกำลัง หรือความถี่ เพื่อช่วยประเมินสภาพการทำงานของวงจร

ควรเลือกความแม่นยำในการวัดตามความต้องการของโครงการและวัตถุประสงค์ในการใช้ข้อมูล กลุ่มผลิตภัณฑ์เครื่องมือแบบติดตั้งบนรางของ Eton ประกอบด้วยรุ่นที่มีระดับความแม่นยำ 1.0 หรือ 0.5 ขึ้นอยู่กับผลิตภัณฑ์

ก่อนสั่งซื้อ ให้ตรวจสอบระดับความแม่นยำของรุ่นเฉพาะ แทนที่จะคิดว่ามิเตอร์ทุกตัวในตระกูลผลิตภัณฑ์มีข้อกำหนดเหมือนกัน

สำหรับแอปพลิเคชันที่เกี่ยวข้องกับการเรียกเก็บเงิน การจัดสรรผู้เช่า หรือการรายงานพลังงานอย่างเป็นทางการ ให้ตรวจสอบกฎระเบียบด้านการวัดแสงที่เกี่ยวข้องและข้อกำหนดในการตรวจสอบในตลาดปลายทางด้วย

4. ข้อกำหนดด้านการแสดงผลและการสื่อสาร

จอแสดงผลจะกำหนดวิธีที่ผู้ใช้อ่านค่าการวัดภายในเครื่อง ในขณะที่ฟังก์ชันการสื่อสารจะกำหนดว่าข้อมูลสามารถถ่ายโอนไปยังระบบตรวจสอบภายนอกได้หรือไม่

สำหรับกล่องกระจายแบบสแตนด์อโลน การแสดงในพื้นที่ที่อ่านได้ชัดเจนอาจเพียงพอแล้ว ในอาคารพาณิชย์หรือโรงงานอุตสาหกรรมขนาดใหญ่ การตรวจสอบระยะไกลอาจมีประโยชน์มากกว่า เนื่องจากผู้ปฏิบัติงานสามารถรวบรวมการอ่านจากหลายวงจรที่ตำแหน่งศูนย์กลาง

ผลิตภัณฑ์ตรวจวัดทางไฟฟ้าของ Eton บางตัวรองรับการสื่อสาร RS485 และโปรโตคอล Modbus ความพร้อมใช้งานขึ้นอยู่กับผลิตภัณฑ์และรุ่นที่เลือก ดังนั้นฟังก์ชันเหล่านี้จึงควรได้รับการยืนยันโดยอ้างอิงจากเอกสารทางเทคนิคที่เกี่ยวข้อง

ก่อนทำการสั่งซื้อ โปรดตรวจสอบ:

• จำเป็นต้องมีจอแสดงผลในเครื่องหรือไม่

• พารามิเตอร์ทางไฟฟ้าใดที่ต้องแสดง

• จำเป็นต้องใช้ RS485 หรืออินเทอร์เฟซการสื่อสารอื่นหรือไม่

• แพลตฟอร์มการตรวจสอบรองรับโปรโตคอลการสื่อสารของมิเตอร์หรือไม่

• มีแผนการลงทะเบียนและคำแนะนำในการกำหนดค่าหรือไม่

หากโปรเจ็กต์ต้องการการตรวจสอบระยะไกล ก็คุ้มค่าที่จะยืนยันความเข้ากันได้ของการสื่อสารในระหว่างขั้นตอนการเสนอราคา แทนที่จะค้นหาความไม่ตรงกันหลังการติดตั้ง

5. ขนาดราง DIN และเงื่อนไขการติดตั้ง

แม้ว่ามิเตอร์สองเมตรรองรับระบบไฟฟ้าเดียวกัน ขนาด ตำแหน่งขั้วต่อ และข้อกำหนดในการติดตั้งอาจแตกต่างกัน

ตรวจสอบประเภทราง DIN ที่ต้องการ ความกว้างของโมดูล ความลึกของตู้ ระยะห่างสายไฟ ช่วงอุณหภูมิการทำงาน และสภาพของตู้ มิเตอร์ที่เลือกควรพอดีกับโครงร่างแผงที่วางแผนไว้ โดยไม่รบกวนเบรกเกอร์วงจรที่อยู่ติดกันหรือส่วนประกอบอื่นๆ

สำหรับโครงการที่เกี่ยวข้องกับจุดสูบจ่ายหลายจุด รูปแบบการติดตั้งที่สอดคล้องกันยังช่วยลดความยุ่งยากในการออกแบบแผง การประกอบ และการเปลี่ยนในอนาคต

อุปกรณ์ที่ติดตั้งบนรางของ Eton ใช้โครงสร้างการติดตั้งราง DIN มาตรฐาน ผู้ซื้อควรยืนยันขนาดและรายละเอียดการติดตั้งของรุ่นเฉพาะก่อนที่จะสรุปโครงร่างแผง

เครื่องวัดพลังงานราง DIN ใดที่เหมาะกับการใช้งานของคุณ

ตัวอย่างต่อไปนี้แสดงให้เห็นว่าข้อกำหนดการใช้งานมีอิทธิพลต่อการเลือกผลิตภัณฑ์อย่างไร

ตัวอย่างเหล่านี้เป็นจุดเริ่มต้นแทนที่จะเป็นข้อกำหนดสากล การเลือกขั้นสุดท้ายควรขึ้นอยู่กับแบบไฟฟ้า ลักษณะโหลด วัตถุประสงค์ในการวัด และข้อกำหนดในการติดตั้งของโครงการ

เหตุใดจึงพิจารณา Eton Electric สำหรับการจัดหาเครื่องวัดพลังงานแบบราง DIN

สำหรับผู้จัดจำหน่ายในต่างประเทศ ผู้รับเหมาไฟฟ้า และผู้ผลิตอุปกรณ์ การเลือกผลิตภัณฑ์เป็นเพียงส่วนหนึ่งของกระบวนการจัดซื้อเท่านั้น ข้อมูลจำเพาะที่สอดคล้องกัน ความพร้อมใช้งานของรุ่น การสื่อสารทางเทคนิค และการประสานงานในการสั่งซื้อซ้ำก็มีความสำคัญเช่นกัน

Eton Electric จำหน่ายเครื่องมือวัดแบบติดตั้งบนรางซึ่งครอบคลุมการใช้งานแบบเฟสเดียวและสามเฟส ข้อมูลผลิตภัณฑ์ประกอบด้วยรุ่นที่มีไว้สำหรับการวัดพลังงานและการตรวจสอบทางไฟฟ้าที่กว้างขึ้น ช่วยให้ลูกค้าสามารถเปรียบเทียบการกำหนดค่าต่างๆ ภายในหมวดหมู่ผลิตภัณฑ์เดียวกันได้

สำหรับการจัดหา B2B Eton เสนอประเด็นต่างๆ ที่จะหารือในระหว่างกระบวนการเสนอราคา:

• การเลือกผลิตภัณฑ์:ระบุรุ่นที่เหมาะสมตามแรงดันไฟฟ้า ช่วงกระแสไฟ การกำหนดค่าสายไฟ และข้อกำหนดในการวัด

• การยืนยันข้อมูลจำเพาะ:ตรวจสอบพารามิเตอร์ทางเทคนิคและรายละเอียดการติดตั้งของรุ่นที่เสนอก่อนทำการสั่งซื้อ

• การจัดซื้อจำนวนมาก:หารือเกี่ยวกับปริมาณ การบรรจุ การเตรียมการจัดส่ง และข้อกำหนดในการสั่งซื้อซ้ำสำหรับการขายส่งหรือคำสั่งซื้อโครงการ

• ข้อกำหนด OEM/ODM:ยืนยันว่าการปรับแต่งเฉพาะรุ่น การติดฉลาก หรือการจัดการอื่นๆ ที่ร้องขอนั้นพร้อมใช้งานสำหรับคำสั่งซื้อที่ต้องการหรือไม่

• การสนับสนุนทางเทคนิค:ชี้แจงข้อกำหนดการเดินสายไฟ การสื่อสาร และการรวมระบบก่อนที่ผลิตภัณฑ์จะรวมอยู่ในระบบไฟฟ้าขนาดใหญ่

ลูกค้าสามารถรีวิวของอีตันได้เครื่องมือวัดแบบติดรางและกลุ่มผลิตภัณฑ์ที่สมบูรณ์เพื่อระบุตัวเลือกที่เหมาะสม

คุณควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

การสอบถามโดยละเอียดจะช่วยลดการแลกเปลี่ยนที่ไม่จำเป็น และช่วยให้ระบุมิเตอร์ที่เหมาะสมได้ง่ายขึ้น

เมื่อติดต่อกับซัพพลายเออร์ ให้ระบุข้อมูลต่อไปนี้หากมี:

1. แอปพลิเคชัน:อาคารพาณิชย์ โรงงาน แผงกระจายสินค้า ให้เช่ามิเตอร์ หรือการใช้งานอื่นใด

2. ระบบไฟฟ้า:เฟสเดียวหรือสามเฟส แรงดันไฟฟ้าปกติ ความถี่ และการกำหนดค่าสายไฟ

3. ข้อกำหนดปัจจุบัน:กระแสไฟในการทำงานที่คาดหวังและจำเป็นต้องเชื่อมต่อโดยตรงหรือหม้อแปลงกระแส

4. ฟังก์ชั่นการวัด:การใช้พลังงานเท่านั้นหรือพารามิเตอร์เพิ่มเติม เช่น แรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และความถี่

5. ข้อกำหนดด้านการสื่อสาร:จำเป็นต้องมีการตรวจสอบระยะไกล ความเข้ากันได้ของ RS485 หรือ Modbus

6. ข้อกำหนดการติดตั้ง:ประเภทราง DIN พื้นที่ว่าง และการกำหนดค่าขั้วต่อหรือสายไฟ

7. รายละเอียดการสั่งซื้อ:ปริมาณโดยประมาณ ตลาดปลายทาง กำหนดการส่งมอบที่ต้องการ และข้อกำหนดในการติดฉลากหรือการปรับแต่งใดๆ

หากคุณมีข้อกำหนดทางเทคนิค แผนภาพการเดินสายไฟ หรือรุ่นอ้างอิงอยู่แล้ว ให้รวมไว้กับคำถามของคุณด้วย นี่เป็นพื้นฐานที่เชื่อถือได้สำหรับการเลือกผลิตภัณฑ์มากกว่าการขอมิเตอร์ตามชื่อเพียงอย่างเดียว

หากต้องการหารือเกี่ยวกับความพร้อมใช้งานของรุ่น ข้อกำหนดทางเทคนิค หรือการจัดซื้อจำนวนมาก โปรดไปที่ Eton Electric'sส่งคำถามหน้าและส่งข้อกำหนดโครงการของคุณ

การเลือกเครื่องวัดพลังงานราง DIN ที่เหมาะสมเริ่มต้นด้วยความเข้าใจที่ชัดเจนเกี่ยวกับระบบไฟฟ้าและข้อมูลที่จำเป็นต้องวัด ด้วยการยืนยันการกำหนดค่าการจ่าย ช่วงปัจจุบัน ข้อกำหนดด้านความแม่นยำ ฟังก์ชันการสื่อสาร และเงื่อนไขการติดตั้งก่อนสั่งซื้อ ลูกค้าเชิงพาณิชย์และอุตสาหกรรมสามารถลดข้อผิดพลาดในการเลือกและทำให้การจัดซื้อมีประสิทธิภาพมากขึ้น
