เครื่องวัดรางดินสามเฟส

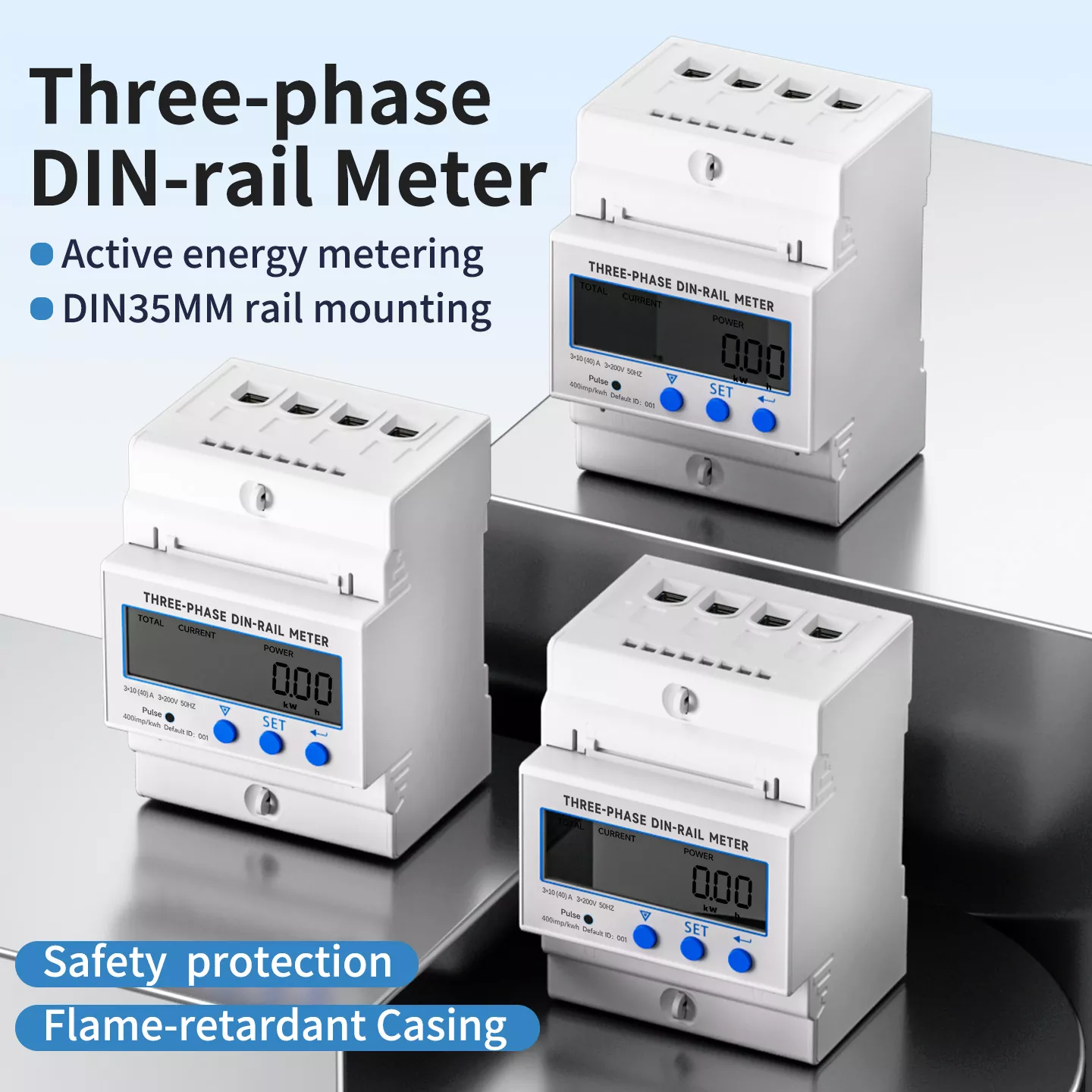

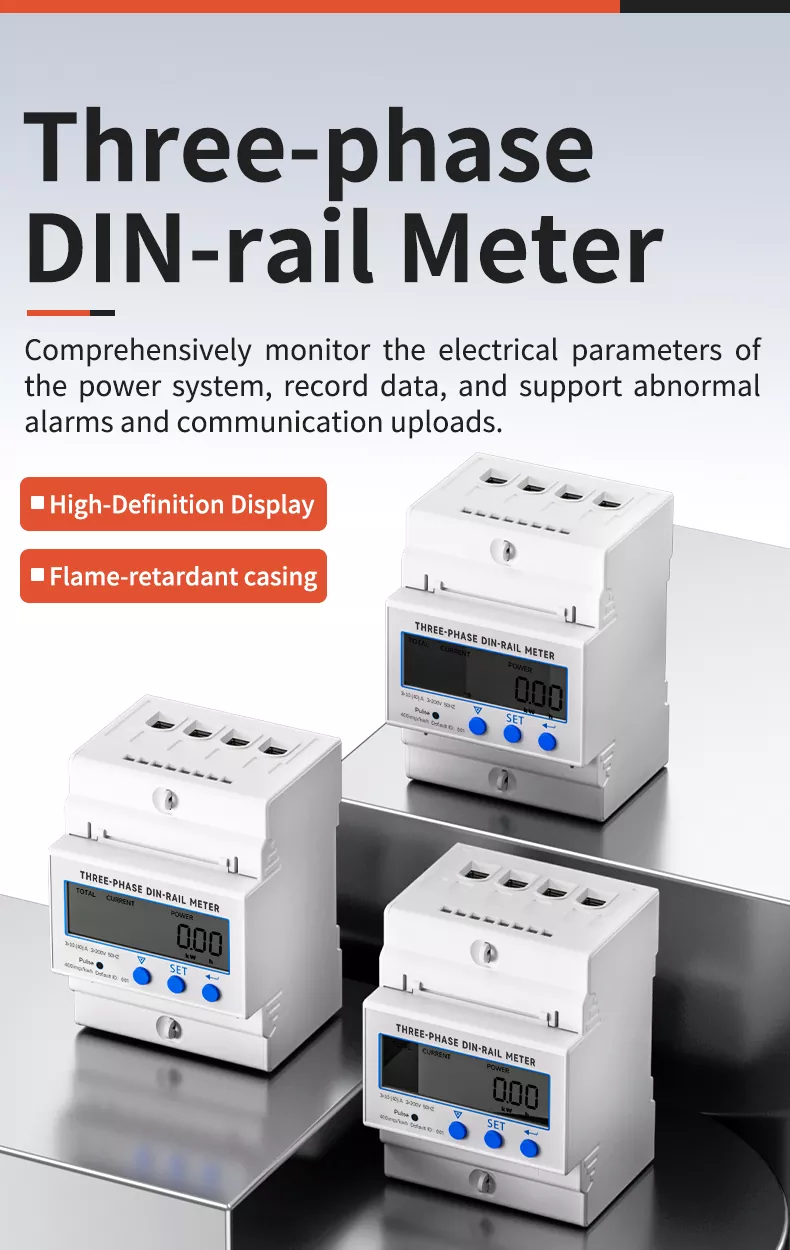

มิเตอร์ราง DIN สามเฟสของ Eton เป็นเครื่องมือตรวจสอบหลายพารามิเตอร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบไฟฟ้าสมัยใหม่ ผสานรวมเทคโนโลยีชิป SMT (Surface Mount Technology) ขั้นสูงและวงจรรวม ช่วยให้สามารถวัดพารามิเตอร์ทางไฟฟ้าสามเฟสแบบเรียลไทม์และแม่นยำด้วยความแม่นยำระดับ 0.5 โดยจะตรวจสอบข้อมูลระบบไฟฟ้าอย่างครอบคลุม บันทึกการใช้พลังงาน และรองรับการแจ้งเตือนที่ผิดปกติและการอัปโหลดการสื่อสาร ด้วยโครงสร้างที่กะทัดรัด เคสสารหน่วงไฟ และการติดตั้งราง DIN35 มม. ที่ได้มาตรฐาน จึงเป็นตัวเลือกที่เหมาะสำหรับการตรวจสอบพารามิเตอร์กำลังแบบเรียลไทม์ในระบบอัตโนมัติทางอุตสาหกรรม ตู้กระจายสินค้า และโครงการโครงข่ายไฟฟ้า

แนะนำบริษัท

มุ่งมั่นที่จะให้บริการควบคุมระบบอัตโนมัติทางอุตสาหกรรมอย่างครบวงจร ตอบสนองความต้องการในทุกด้านของระบบไฟฟ้าด้วยผลิตภัณฑ์จ่ายพลังงานอัจฉริยะที่แม่นยำ เชื่อถือได้ ประหยัดพลังงาน และเป็นมิตรกับสิ่งแวดล้อม เรายึดมั่นในการควบคุมคุณภาพอย่างเข้มงวดตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิต เพื่อให้มั่นใจว่าแต่ละผลิตภัณฑ์ตรงตามมาตรฐานสากล และมุ่งมั่นที่จะเป็นพันธมิตรที่เชื่อถือได้สำหรับลูกค้าทั่วโลกในอุตสาหกรรมอุปกรณ์ตรวจวัดทางไฟฟ้า

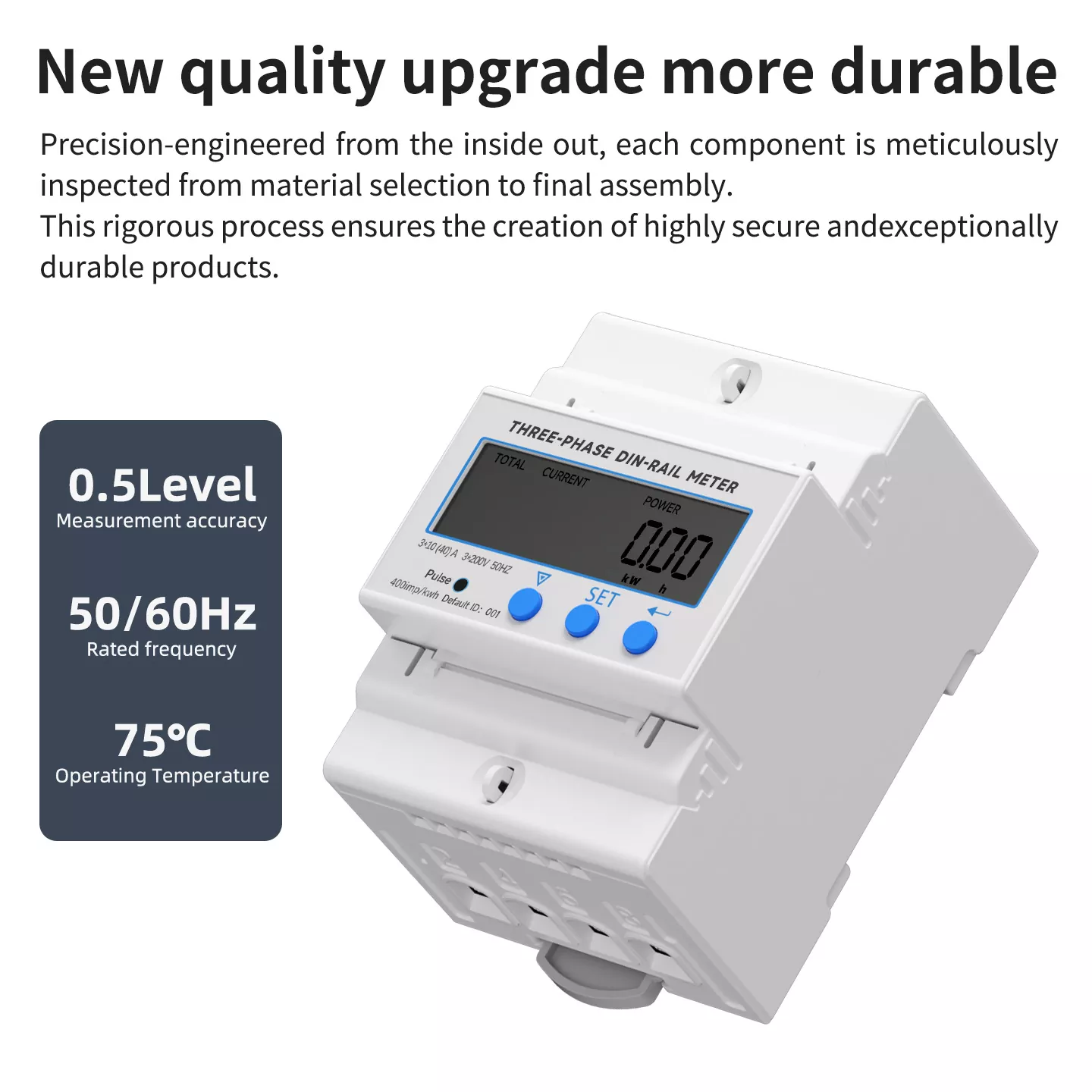

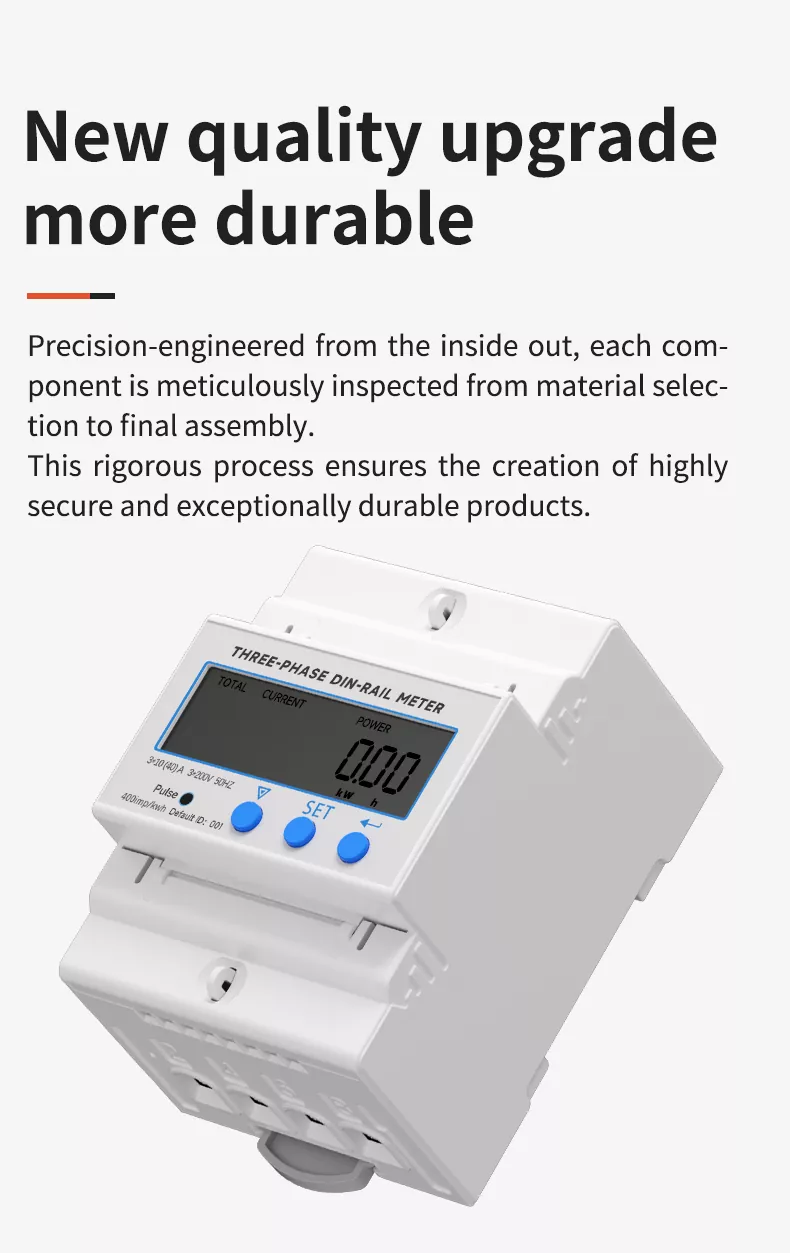

อัพเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

มิเตอร์วัดราง DIN สามเฟสของเราได้รับการอัพเกรดคุณภาพอย่างครอบคลุม วิศวกรรมที่มีความแม่นยำจากภายในสู่ภายนอก แต่ละส่วนประกอบได้รับการตรวจสอบอย่างพิถีพิถัน ตั้งแต่การเลือกวัตถุดิบคุณภาพสูงและการประมวลผลที่แม่นยำ ไปจนถึงการเชื่อมชิป SMT และการประกอบขั้นสุดท้าย กระบวนการผลิตที่เข้มงวดนี้ เมื่อรวมกับการทดสอบอายุแล้ว ช่วยลดความเสี่ยงด้านคุณภาพที่อาจเกิดขึ้นได้ ผลลัพธ์ที่ได้คือผลิตภัณฑ์ที่มีความปลอดภัยสูง ทนต่อการกัดกร่อน และทนทานเป็นพิเศษ สามารถทำงานได้อย่างมีเสถียรภาพในระยะยาว แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงซึ่งมีอุณหภูมิการทำงานในระยะสั้นสูงถึง 75°C

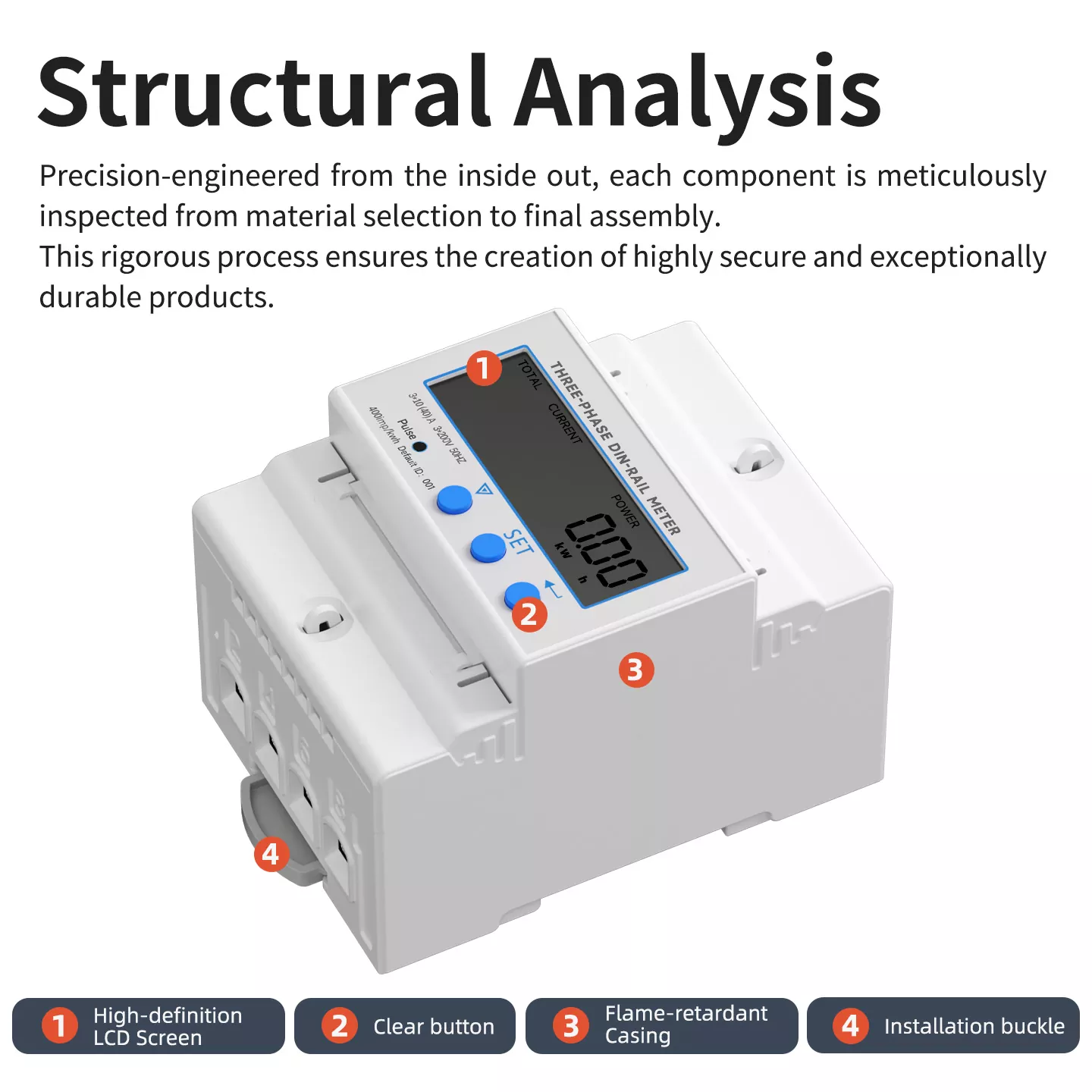

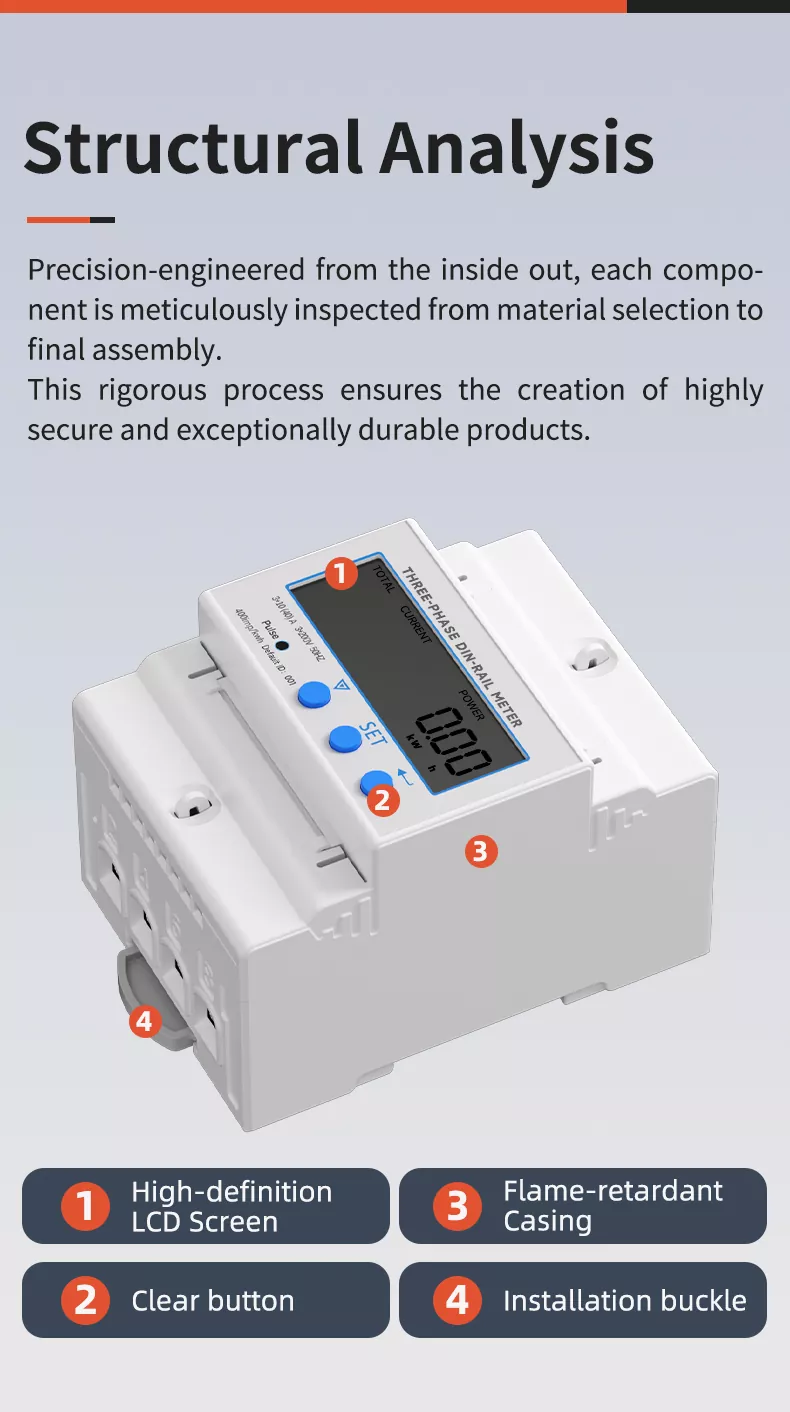

การวิเคราะห์โครงสร้าง

มิเตอร์วัดราง DIN แบบ 3 เฟสมีการออกแบบโครงสร้างที่ได้รับการปรับปรุงทางวิทยาศาสตร์ โดยมีส่วนประกอบหลัก 4 ประการที่ทำงานสอดประสานกัน:

1. หน้าจอ LCD ความละเอียดสูง: พื้นที่แสดงผลหลักสำหรับการนำเสนอพลังงานทั้งหมด กระแสไฟฟ้า กำลังและข้อมูลอื่น ๆ แบบเรียลไทม์

2. ปุ่มล้าง: ปุ่มตอบสนองที่รวดเร็วและละเอียดอ่อนสำหรับการกำหนดค่าพารามิเตอร์และการสลับข้อมูล

3. ปลอกหน่วงไฟ: เปลือกนอก ABS ความแข็งแรงสูงให้การป้องกันโครงสร้างและฉนวนไฟฟ้า

4. หัวเข็มขัดสำหรับการติดตั้ง: โครงสร้างแบบสแน็ปอินในตัวเพื่อการยึดราง DIN35mm ที่แน่นหนาและไม่ต้องใช้เครื่องมือ อำนวยความสะดวกในการบำรุงรักษาอย่างรวดเร็ว

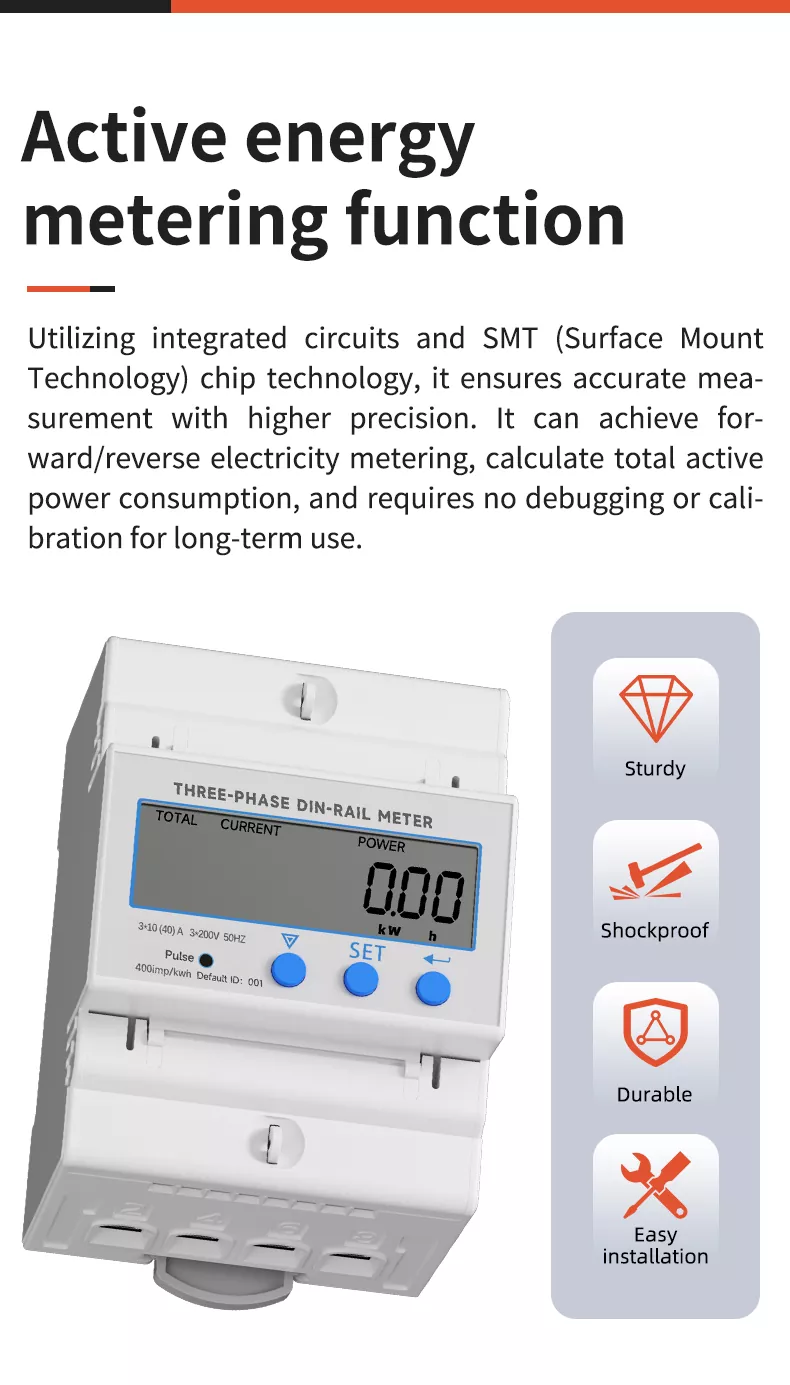

ชิปคุณภาพสูงและการวัดที่แม่นยำ

ด้วยการใช้เทคโนโลยีวงจรรวมขั้นสูงและเทคโนโลยีชิป SMT (Surface Mount Technology) มิเตอร์นี้จึงรับประกันความแม่นยำในการวัดที่ไม่มีใครเทียบได้ ชิปเกรดอุตสาหกรรมประสิทธิภาพสูงมอบความเร็วการประมวลผลที่รวดเร็ว ความไวสูง และความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง โดยจะบันทึกพารามิเตอร์กำลังแบบเรียลไทม์อย่างแม่นยำโดยไม่ชักช้า รองรับการวัดค่าไฟฟ้าเดินหน้า/ถอยหลัง และคำนวณการใช้พลังงานที่ใช้งานทั้งหมด ไม่จำเป็นต้องแก้ไขจุดบกพร่องหรือสอบเทียบสำหรับการใช้งานในระยะยาว ทำให้มั่นใจได้ว่าเอาต์พุตข้อมูลจะมีเสถียรภาพและเชื่อถือได้แม้ในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อน

ผลิตภัณฑ์ของเรากับผลิตภัณฑ์อื่นๆ

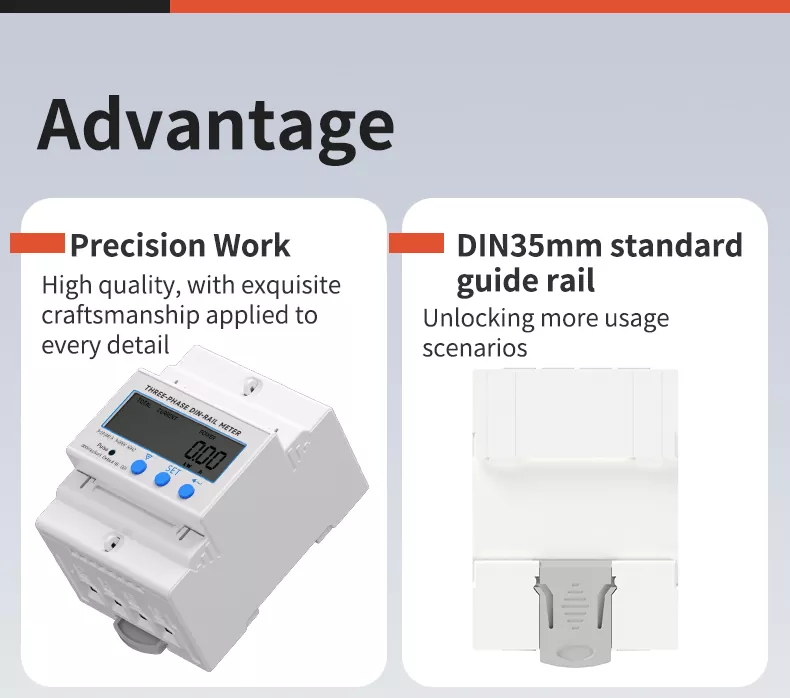

ข้อได้เปรียบหลัก

1. การทำงานที่แม่นยำ: มีการใช้งานฝีมืออันวิจิตรประณีตในทุกรายละเอียด ตั้งแต่เคสแบบด้านเรียบไปจนถึงแผงขั้วต่อที่จัดตำแหน่งอย่างแม่นยำ วัตถุดิบคุณภาพสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอในทุกชุดผลิตภัณฑ์

2. รางนำมาตรฐาน DIN35mm: เข้ากันได้กับรางนำทาง DIN35mm สากล ปลดล็อกสถานการณ์การใช้งานมากขึ้นและทำให้การติดตั้งง่ายขึ้น

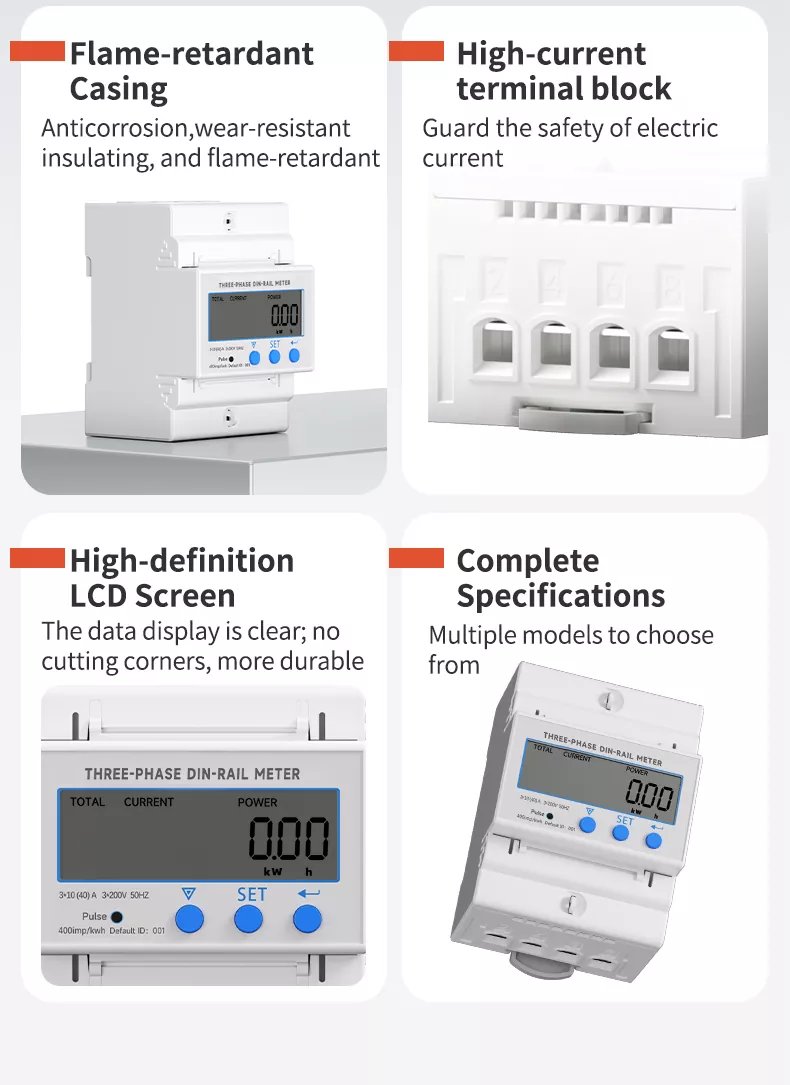

จุดขายหลักสี่ประการ

• เคสสารหน่วงไฟ: ผลิตจากวัสดุ ABS เกรดสูง มีคุณสมบัติป้องกันการกัดกร่อน ทนต่อการสึกหรอ เป็นฉนวน และสารหน่วงไฟ ป้องกันอันตรายจากไฟไหม้จากการลัดวงจรหรือการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ

• แผงขั้วต่อกระแสสูง: ขั้วต่อทองแดงช่วยให้มั่นใจได้ถึงการนำไฟฟ้าที่ดี การสูญเสียพลังงานต่ำ และความปลอดภัยในปัจจุบัน

• High definition LCD Screen: Clear data display with no cutting corners, more durable and easy to read.

• ข้อมูลจำเพาะที่สมบูรณ์: มีหลายรุ่นให้เลือก ตอบสนองความต้องการใช้งานที่หลากหลาย

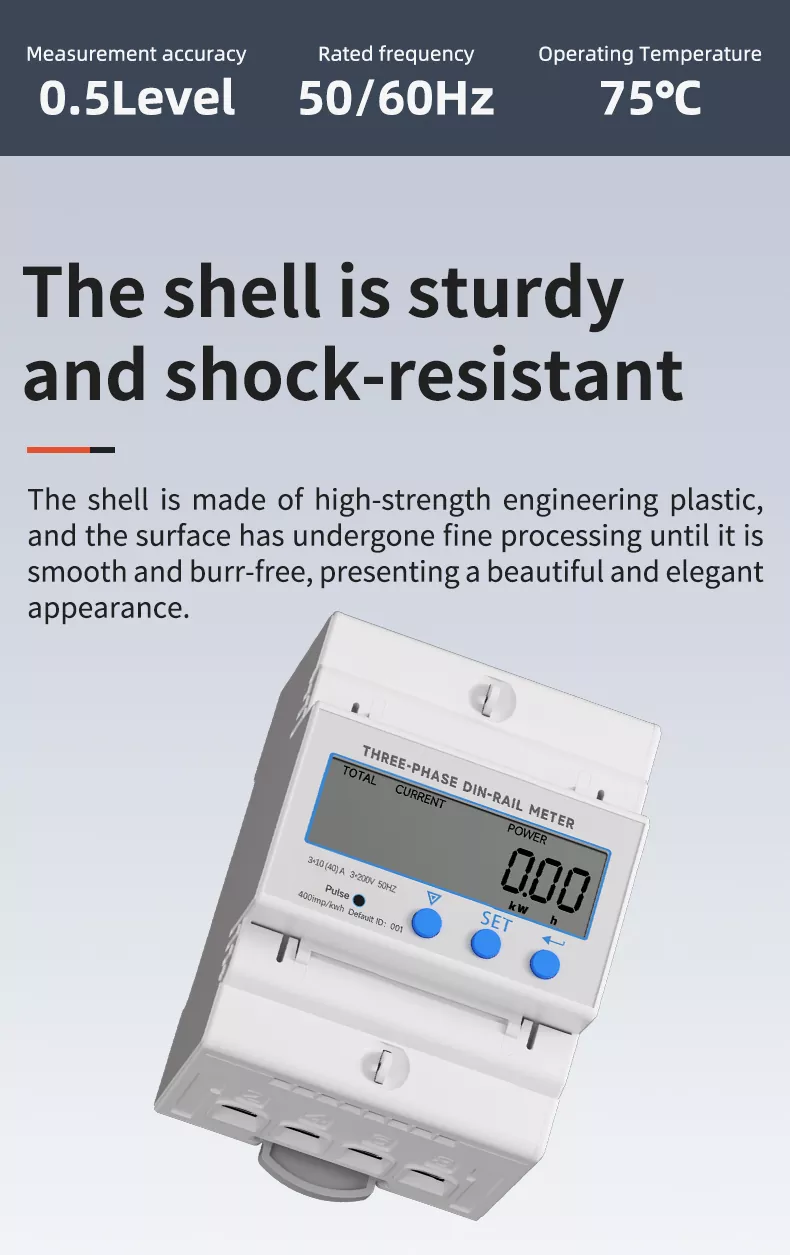

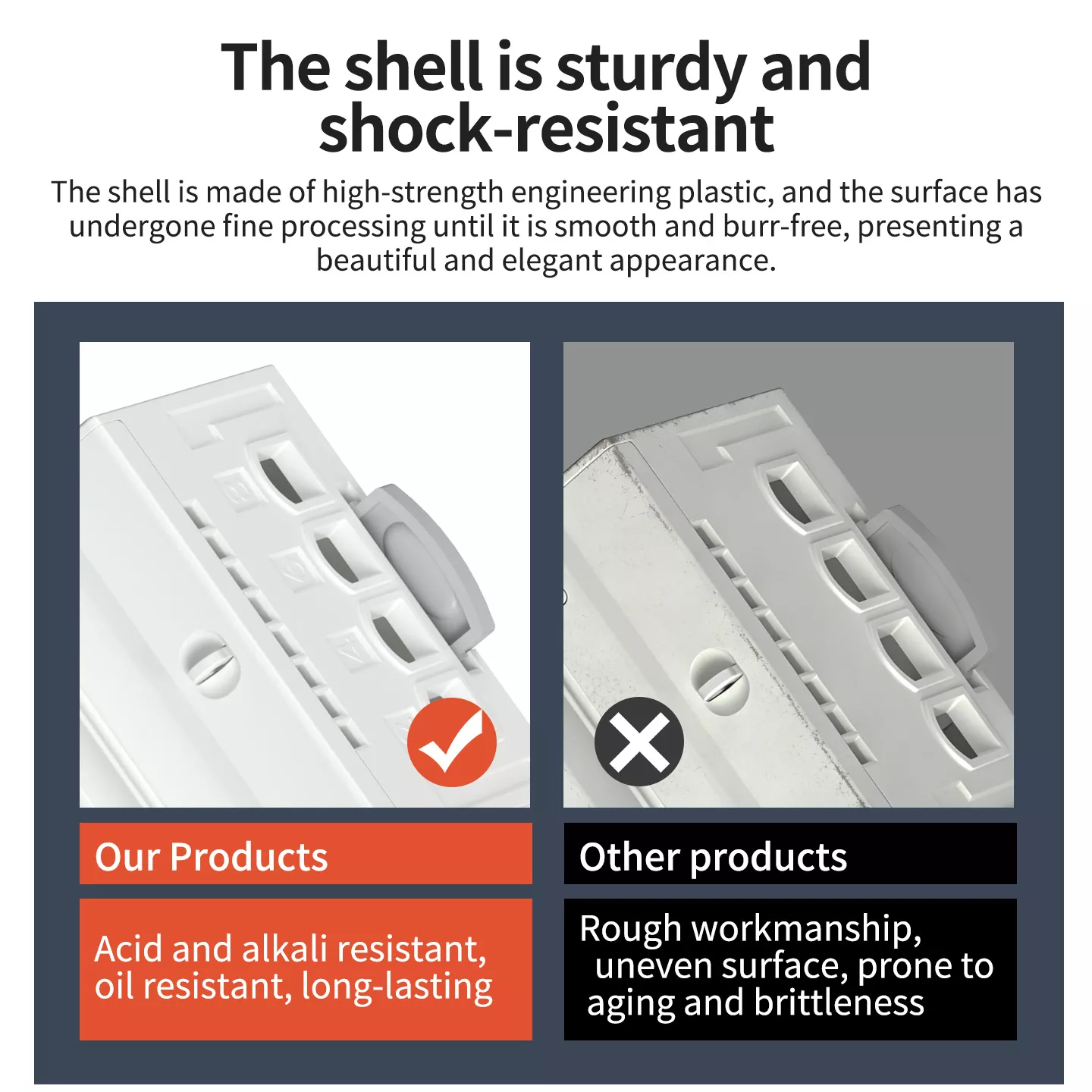

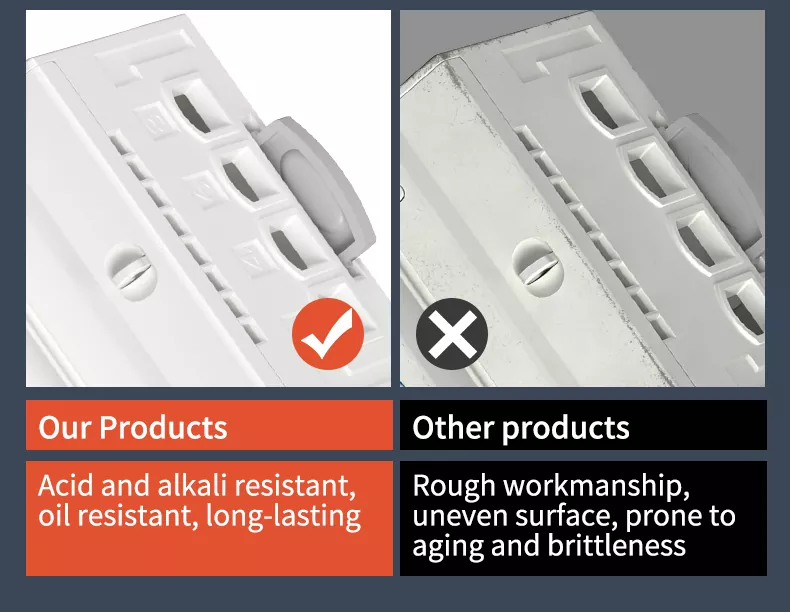

เชลล์มีความทนทานและทนต่อแรงกระแทก

ตัวเรือนของมิเตอร์ผลิตจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูง ผ่านการประมวลผลพื้นผิวที่ละเอียดเพื่อให้ได้ผิวที่เรียบเนียน ไร้เสี้ยน พร้อมรูปลักษณ์ที่ทันสมัยและทันสมัย โดดเด่นด้วยประสิทธิภาพการกันกระแทกและการบีบอัดที่ยอดเยี่ยม สามารถทนต่อการสั่นสะเทือนทางกลและการกระแทกเล็กน้อยที่เกิดขึ้นทั่วไปในไซต์งานอุตสาหกรรม โดยไม่เกิดความเสียหายต่อโครงสร้างหรือประสิทธิภาพลดลง นอกจากนี้ ความต้านทานต่อกรดและด่างของวัสดุช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานในสภาพแวดล้อมการทำงานที่ซับซ้อนต่างๆ

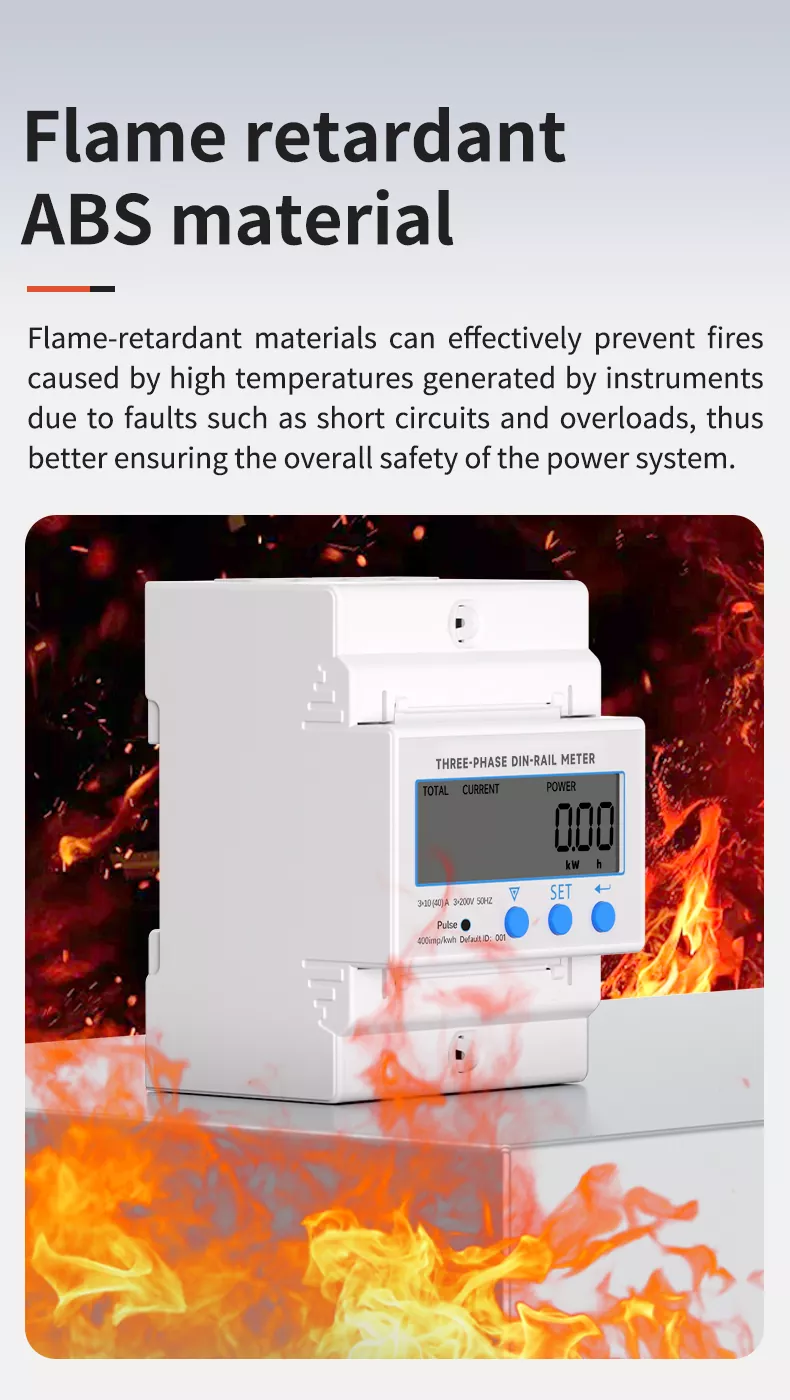

วัสดุ ABS ทนไฟ

ใช้พลาสติกวิศวกรรม ABS เกรดสูงที่หน่วงไฟ ตัวเรือนมิเตอร์ตรงตามมาตรฐานความปลอดภัยที่เข้มงวด วัสดุหน่วงไฟสามารถยับยั้งการเผาไหม้ได้อย่างมีประสิทธิภาพและป้องกันการแพร่กระจายของไฟที่เกิดจากอุณหภูมิสูงที่เกิดจากความผิดพลาดของอุปกรณ์ เช่น การลัดวงจรและการโอเวอร์โหลด การออกแบบนี้ขจัดอันตรายจากความปลอดภัยจากอัคคีภัยโดยพื้นฐาน โดยให้การรับประกันความปลอดภัยที่เชื่อถือได้สำหรับระบบไฟฟ้าทั้งหมด และทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมอุตสาหกรรมและเชิงพาณิชย์ที่เสี่ยงต่อการเกิดไฟไหม้

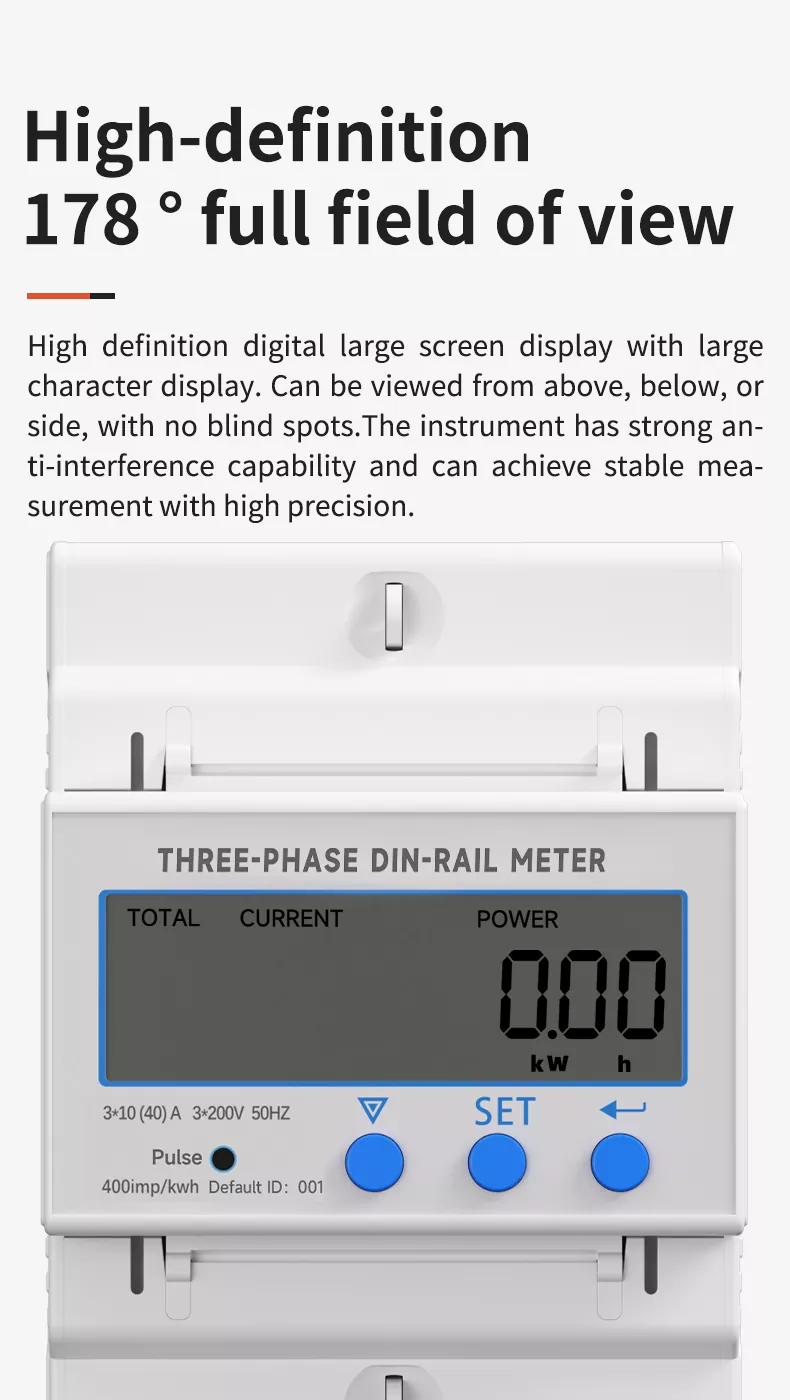

ความละเอียดสูง 178° มุมมองแบบเต็ม

มาพร้อมกับจอแสดงผล LED หน้าจอดิจิตอลขนาดใหญ่ความละเอียดสูง มิเตอร์นี้มีตัวอักษรขนาดใหญ่และสว่างเพื่อความชัดเจนที่ไม่มีใครเทียบได้ หน้าจอรองรับมุมมองภาพเต็ม 178° อ่านได้จากด้านบน ด้านล่าง หรือด้านใดก็ได้โดยไม่มีจุดบอด ช่วยให้ผู้ปฏิบัติงานสามารถอ่านข้อมูลสำคัญได้อย่างรวดเร็วและแม่นยำจากทุกตำแหน่ง ความสามารถในการป้องกันการรบกวนที่แข็งแกร่งของเครื่องมือช่วยให้มั่นใจได้ว่าการวัดและการแสดงผลมีความเสถียรแม้ในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อนที่สุด

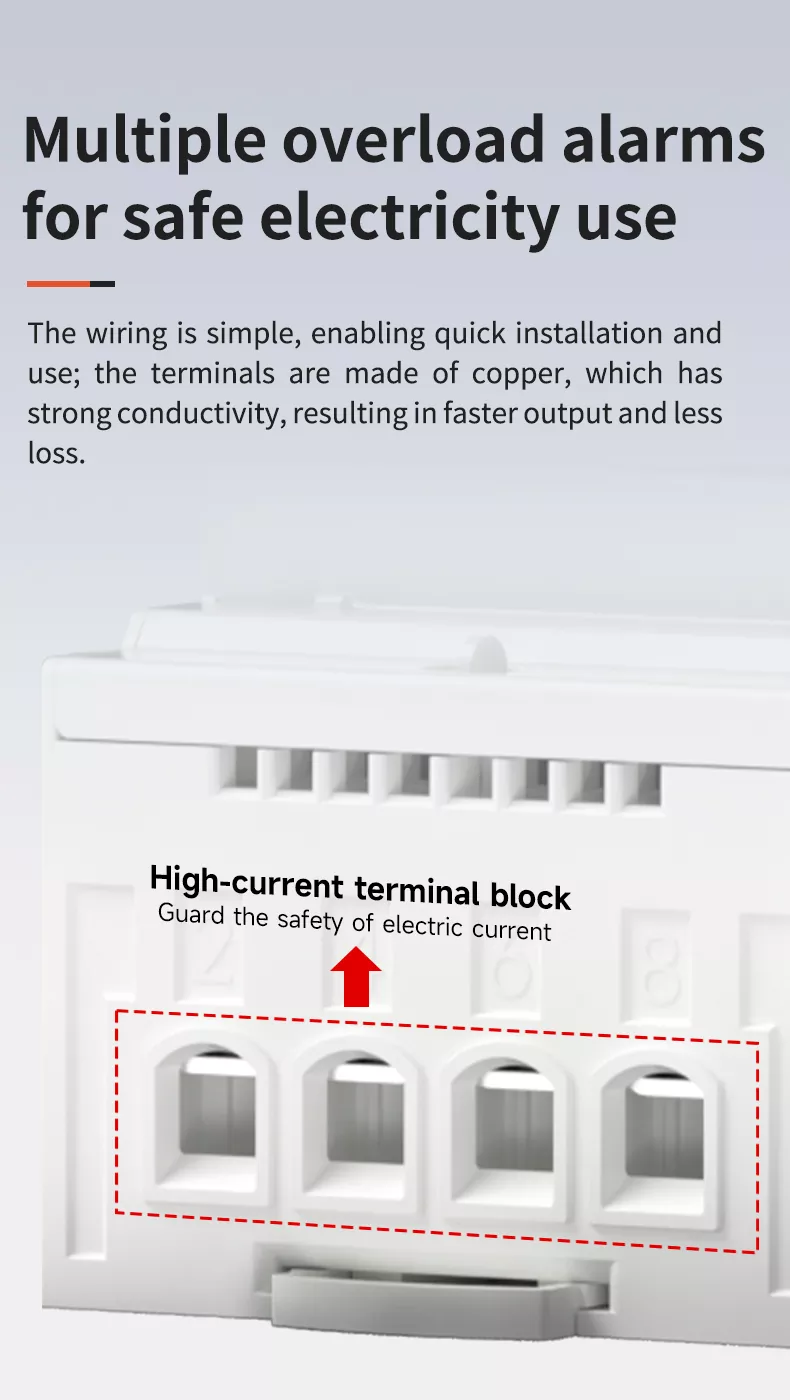

สัญญาณเตือนโอเวอร์โหลดหลายตัวเพื่อการใช้ไฟฟ้าอย่างปลอดภัย

การเดินสายไฟทำได้ง่าย ช่วยให้ติดตั้งและใช้งานได้รวดเร็ว ขั้วทำจากทองแดงซึ่งมีค่าการนำไฟฟ้าสูง ส่งผลให้เอาต์พุตเร็วขึ้นและสูญเสียน้อยลง แผงขั้วต่อกระแสไฟสูงช่วยปกป้องความปลอดภัยของกระแสไฟฟ้า ในขณะที่ฟังก์ชันแจ้งเตือนการโอเวอร์โหลดหลายฟังก์ชันให้การเตือนแบบเรียลไทม์สำหรับสภาวะพลังงานที่ผิดปกติ ป้องกันอุปกรณ์เสียหายได้อย่างมีประสิทธิภาพ และรับประกันการใช้ไฟฟ้าอย่างปลอดภัย

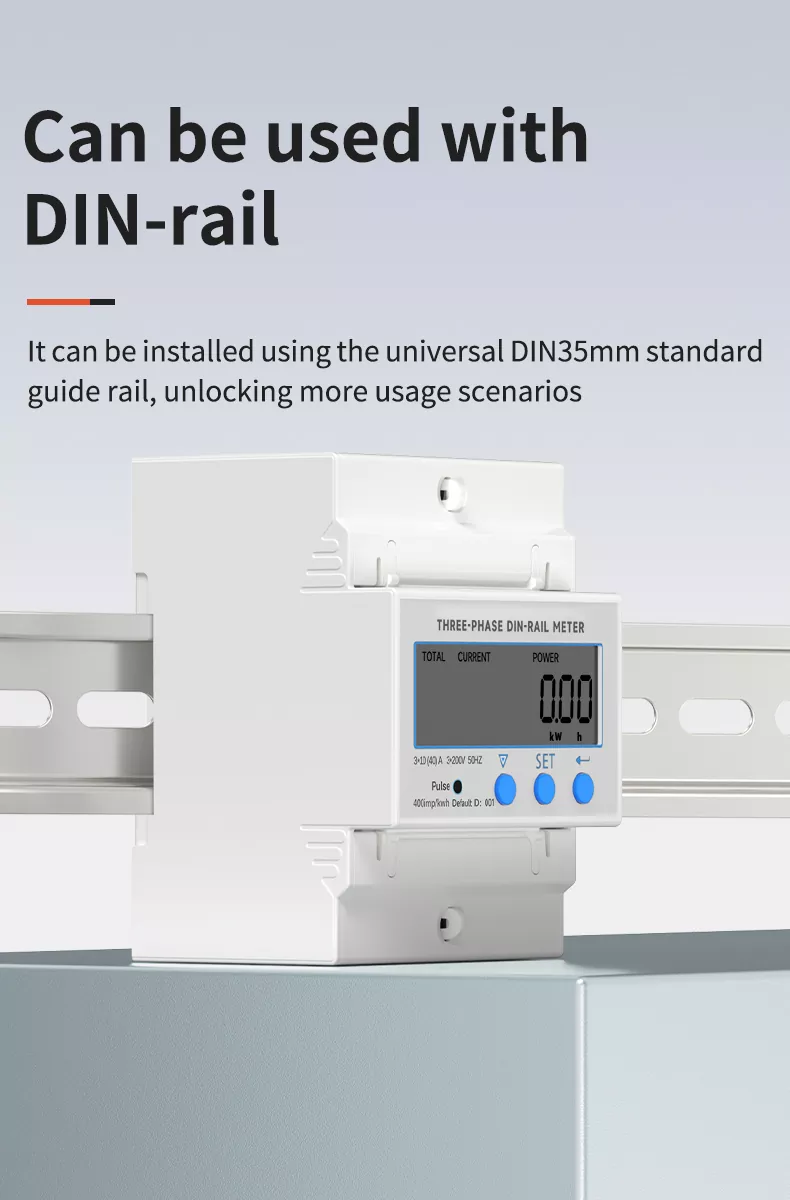

สามารถใช้กับราง DIN ได้

สามารถติดตั้งได้โดยใช้รางนำมาตรฐานสากล DIN35 มม. เพื่อปลดล็อกสถานการณ์การใช้งานได้มากขึ้น ตัวล็อคการติดตั้งแบบ snap-on ช่วยให้สามารถติดตั้งและถอดออกได้โดยไม่ต้องใช้เครื่องมือ ทำให้สะดวกในการติดตั้ง บำรุงรักษา และเปลี่ยนในตู้กระจายสินค้าและแผงควบคุมอุตสาหกรรม

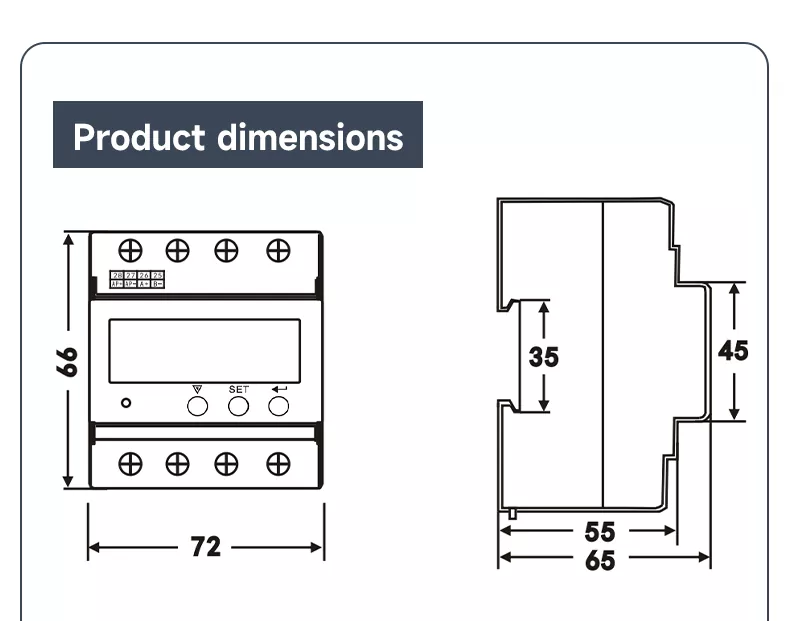

ขนาดสินค้า

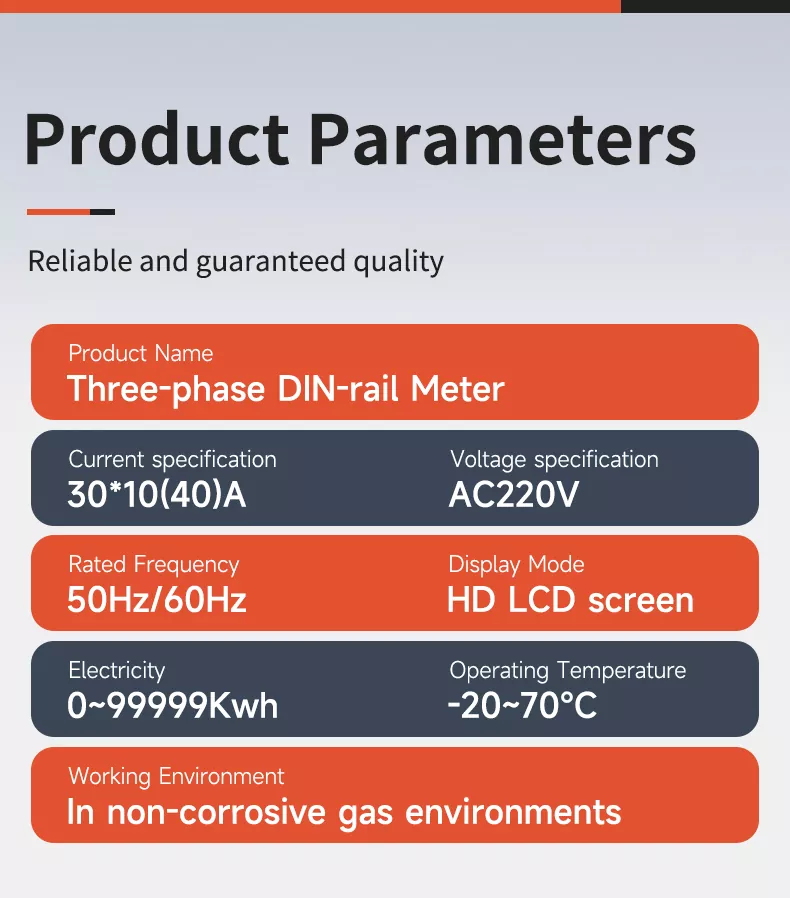

พารามิเตอร์ผลิตภัณฑ์

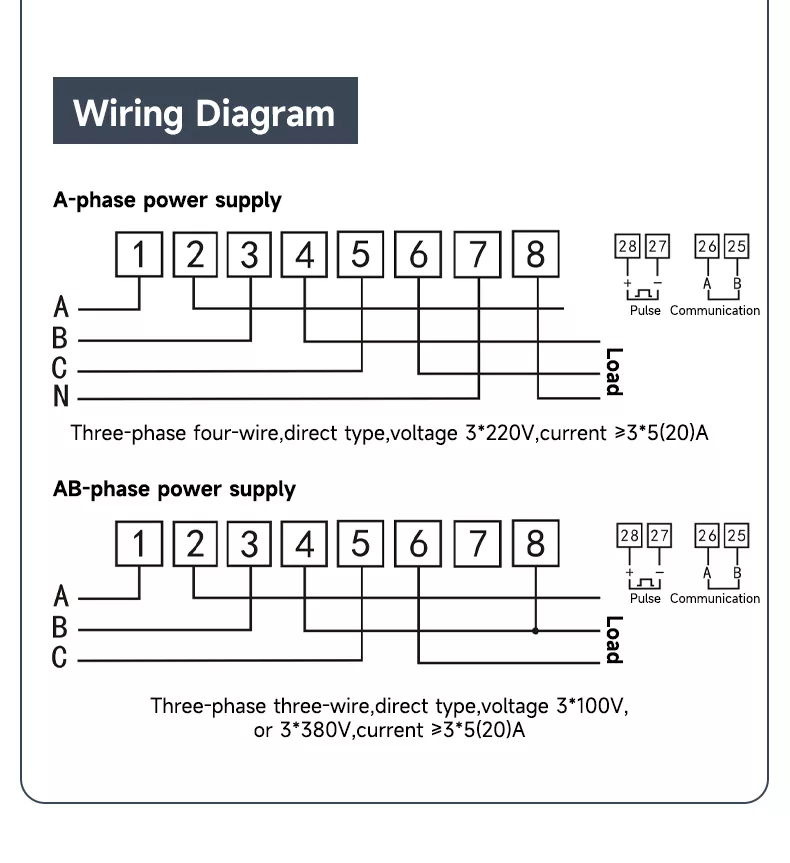

แผนภาพการเดินสายไฟ

แหล่งจ่ายไฟแบบเฟส (สามเฟส 4 สาย ชนิดตรง)

แรงดันไฟฟ้า: 3 × 220V

ปัจจุบัน: ≥3×5(20)A

เชื่อมต่อขั้วต่อ 1 8 กับเฟส A/B/C/N และโหลด พร้อมด้วยขั้วต่อพัลส์และการสื่อสาร (25 28) สำหรับเอาต์พุตข้อมูล

แหล่งจ่ายไฟเฟส AB (สามเฟสสามสาย ชนิดตรง)

แรงดันไฟฟ้า: 3 × 100V หรือ 3 × 380V

ปัจจุบัน: ≥3×5(20)A

เชื่อมต่อขั้วต่อ 1 8 กับเฟส A/B/C และโหลด พร้อมด้วยขั้วต่อพัลส์และการสื่อสาร (25 28) สำหรับเอาต์พุตข้อมูล

การออกแบบสายไฟที่เรียบง่ายพร้อมเครื่องหมายขั้วต่อที่ชัดเจนช่วยให้ติดตั้งได้รวดเร็วและปราศจากข้อผิดพลาด เหมาะสำหรับทั้งช่างไฟฟ้ามืออาชีพและเจ้าหน้าที่บำรุงรักษานอกสถานที่

การรับรองสิทธิ์

มิเตอร์วัดราง DIN แบบ 3 เฟสได้ผ่านการตรวจสอบอย่างมืออาชีพจากหลายฝ่าย รวมถึงการทดสอบอย่างเข้มงวดโดยสถาบันมาตรวิทยาแห่งมณฑลเจียงซู และได้รับการรับรองที่เชื่อถือได้ เช่น MA และ CNAS มีการควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิต ตั้งแต่การจัดหาวัตถุดิบไปจนถึงการส่งมอบผลิตภัณฑ์สำเร็จรูป เพื่อให้แน่ใจว่าแต่ละมิเตอร์มีคุณสมบัติตรงตามมาตรฐานคุณภาพและความปลอดภัยระดับชาติและระดับนานาชาติ ระบบการรับรองที่เชื่อถือได้นี้ให้การรับประกันที่มั่นคงสำหรับการจัดซื้อจำนวนมากและความร่วมมือระยะยาวกับลูกค้าทั่วโลก

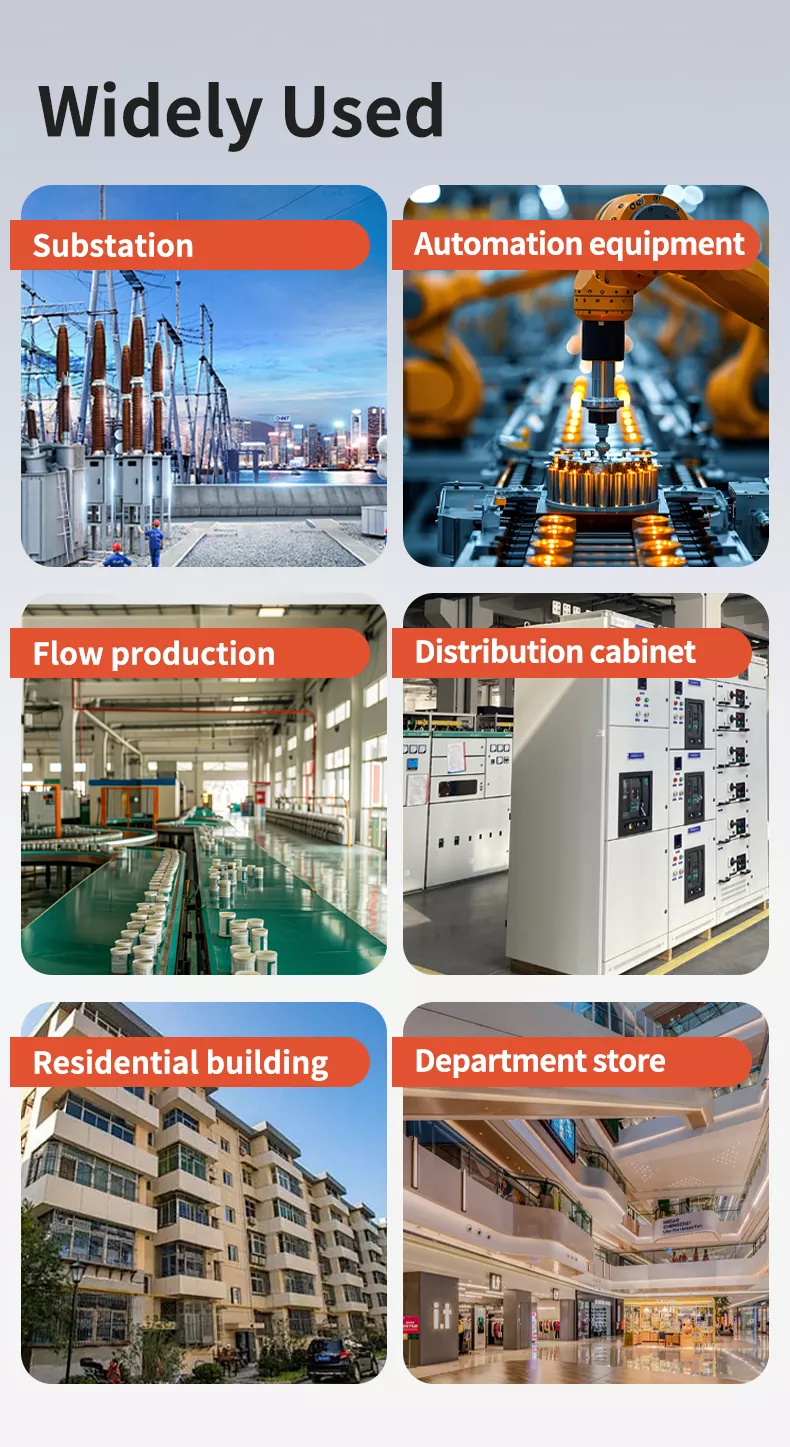

ใช้กันอย่างแพร่หลาย

มิเตอร์วัดราง DIN แบบ 3 เฟสเป็นโซลูชันการตรวจสอบอเนกประสงค์ที่ใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม:

• สถานีย่อย: การตรวจสอบแรงดันไฟฟ้ากริด กระแสไฟฟ้า และความเสถียรของพลังงานแบบเรียลไทม์

• อุปกรณ์อัตโนมัติ: การตรวจสอบพารามิเตอร์กำลังสำหรับหุ่นยนต์อุตสาหกรรมและเครื่องจักร CNC

• การผลิตแบบไหล: ติดตามสถานะพลังงานเพื่อเพิ่มประสิทธิภาพและความปลอดภัยของสายการผลิต

• ตู้จำหน่าย: ส่วนประกอบตรวจสอบหลักสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ

• อาคารที่พักอาศัย: การตรวจสอบแหล่งจ่ายไฟสามเฟสสำหรับอาคารพาณิชย์และที่พักอาศัย

• ห้างสรรพสินค้า: การดูแลให้มีแหล่งจ่ายไฟที่เสถียรสำหรับลิฟต์ ระบบแสงสว่าง และอุปกรณ์ที่สำคัญ

คำถามที่พบบ่อย (6 รายการ)

1. มิเตอร์นี้สามารถวัดพารามิเตอร์อะไรได้บ้าง?

เป็นมิเตอร์อเนกประสงค์ที่สามารถวัดแรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน และพลังงานแอคทีฟสามเฟสได้แบบเรียลไทม์ด้วยความแม่นยำสูง และรองรับการวัดค่าไฟฟ้าเดินหน้า/ถอยหลัง

2.รองรับฟังก์ชั่นปลุกหรือไม่?

ใช่ มีฟังก์ชันแจ้งเตือนการโอเวอร์โหลดหลายฟังก์ชันเพื่อแจ้งเตือนแบบเรียลไทม์สำหรับสภาวะพลังงานที่ผิดปกติ เพื่อให้มั่นใจถึงการใช้ไฟฟ้าอย่างปลอดภัย

3.วิธีการติดตั้งคืออะไร?

ใช้วิธีการติดตั้งแบบ snap on ซึ่งเข้ากันได้กับรางนำทางมาตรฐานสากล DIN35 มม. โดยไม่ต้องใช้เครื่องมือเพิ่มเติม

4.จอแสดงผลมองเห็นได้ในแสงแดดจ้าหรือแสงอุตสาหกรรมหรือไม่

ใช่ มีหน้าจอ LCD ความสว่างสูงพร้อมมุมมองภาพเต็ม 178° ช่วยให้มั่นใจในการมองเห็นข้อมูลที่ชัดเจนจากทุกทิศทาง แม้ในสภาพแสงจ้า

5.รองรับการอัพโหลดการสื่อสารหรือไม่?

ใช่ รองรับการอัปโหลดการสื่อสารผ่านเทอร์มินัลเฉพาะ ทำให้สามารถรวบรวมและตรวจสอบข้อมูลระยะไกลได้

6.ความแม่นยำในการวัดคืออะไร?

ใช้ความแม่นยำสูงระดับ 0.5 ซึ่งตรงตามข้อกำหนดของการวัดทางอุตสาหกรรมและการวัดแสงทางกฎหมาย
