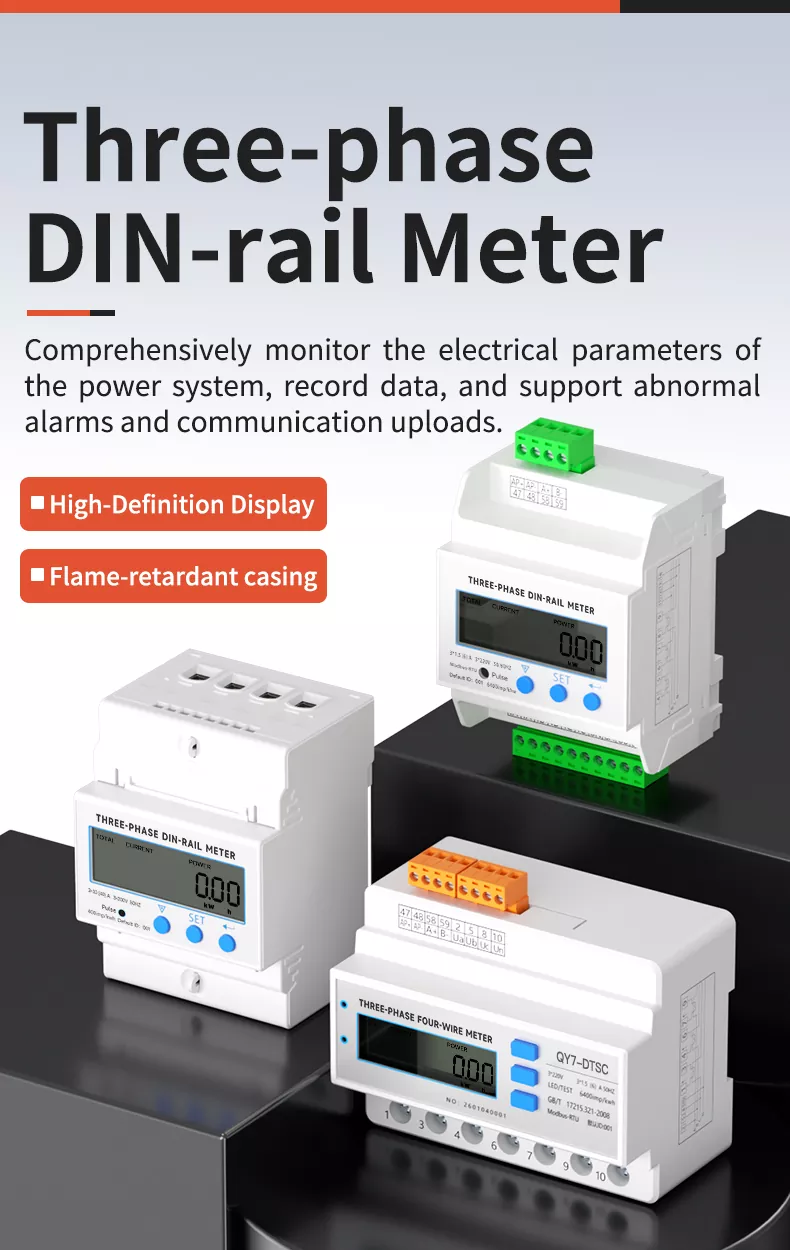

เครื่องวัดมัลติฟังก์ชั่นหม้อแปลงราง Din สามเฟส 4p

เครื่องวัดมัลติฟังก์ชั่นหม้อแปลงราง DIN แบบ 3 เฟส 4P ของเราเป็นเครื่องวัดพลังงานอัจฉริยะที่มีความแม่นยำสูง ซึ่งออกแบบมาเพื่อการตรวจสอบพารามิเตอร์ทางไฟฟ้าของระบบไฟฟ้าอย่างครอบคลุม รองรับการบันทึกข้อมูลแบบเรียลไทม์ การแจ้งเตือนที่ผิดปกติ และการอัปโหลดการสื่อสาร Modbus RTU การใช้วงจรรวมและเทคโนโลยีชิป SMT ช่วยให้มั่นใจในการวัดที่แม่นยำด้วยความแม่นยำระดับ 0.5 เคส ABS ทนไฟทนต่อกรดและด่าง ทนน้ำมัน และมีอายุการใช้งานยาวนาน มีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม การจ่ายพลังงาน การจัดการพลังงาน และสถานการณ์อื่นๆ โดยให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับการดำเนินการด้านพลังงานที่ปลอดภัยและมีประสิทธิภาพ

แนะนำบริษัท

มุ่งมั่นที่จะให้บริการควบคุมระบบอัตโนมัติทางอุตสาหกรรมอย่างครบวงจร ตอบสนองความต้องการในทุกด้านของระบบไฟฟ้าด้วยผลิตภัณฑ์จ่ายพลังงานอัจฉริยะที่แม่นยำ เชื่อถือได้ ประหยัดพลังงาน และเป็นมิตรกับสิ่งแวดล้อม เรายึดมั่นในการควบคุมคุณภาพอย่างเข้มงวดตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิต เพื่อให้มั่นใจว่าแต่ละผลิตภัณฑ์ตรงตามมาตรฐานสากล และมุ่งมั่นที่จะเป็นพันธมิตรที่เชื่อถือได้สำหรับลูกค้าทั่วโลกในอุตสาหกรรมอุปกรณ์ตรวจวัดทางไฟฟ้า

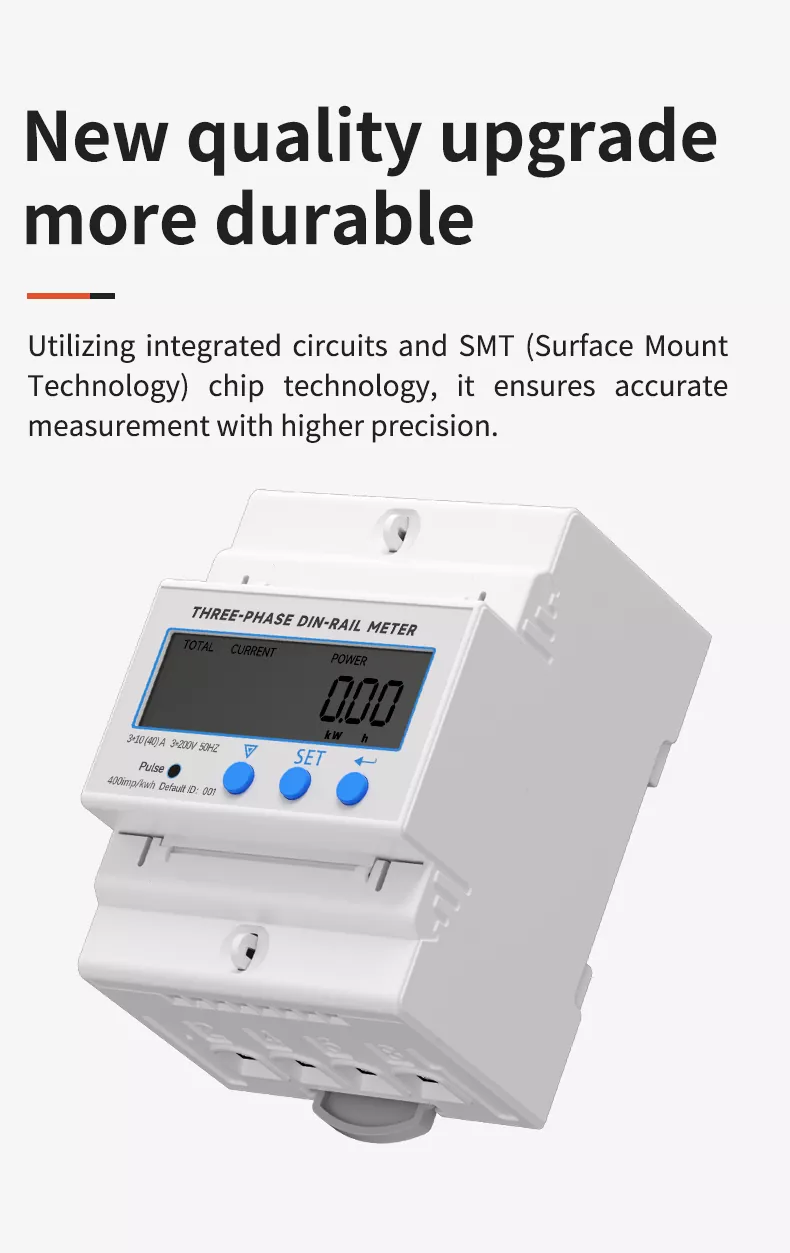

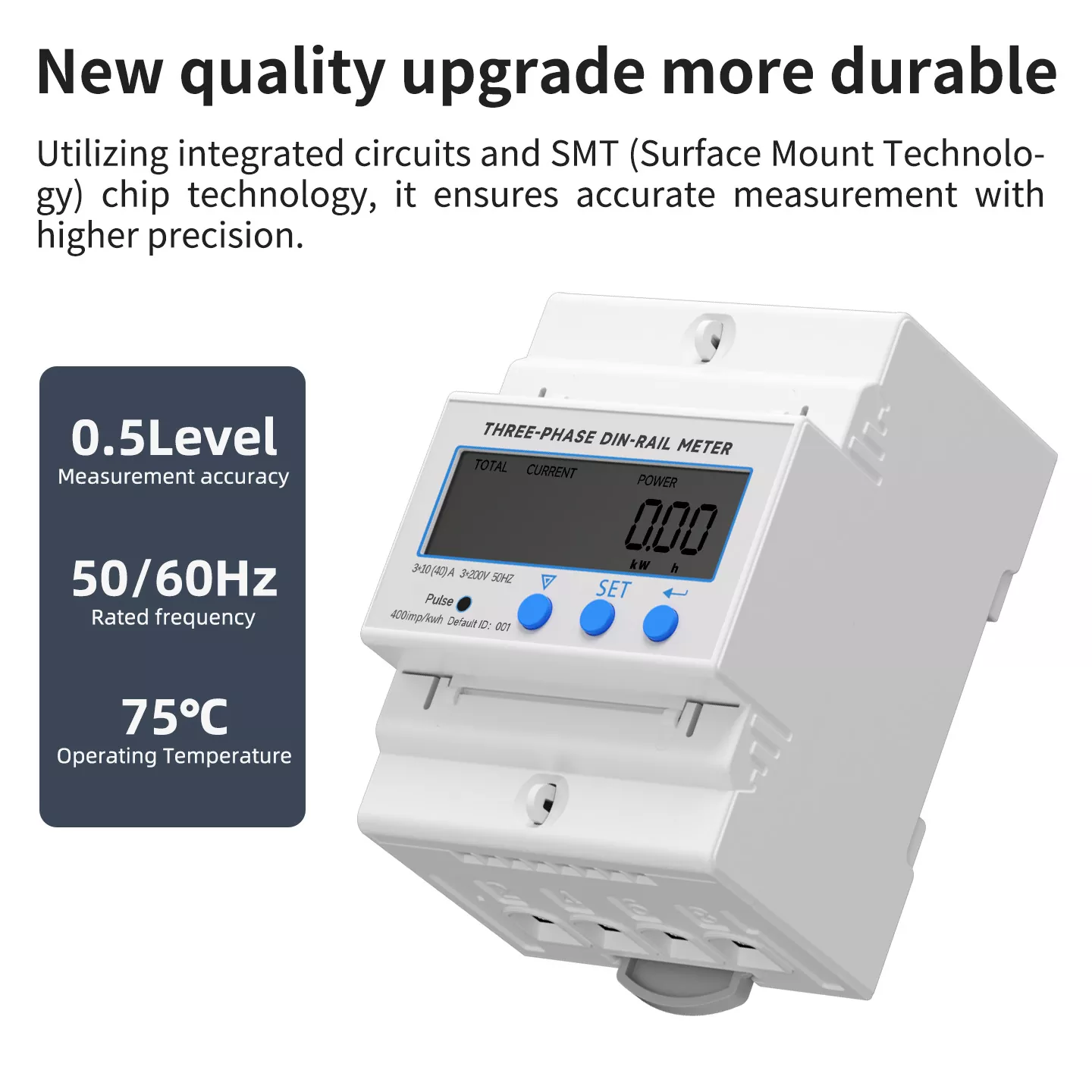

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

มิเตอร์วัดราง DIN สามเฟสของเราได้รับการอัปเกรดคุณภาพเต็มรูปแบบ เราใช้วงจรรวมและเทคโนโลยีชิป SMT เพื่อให้มั่นใจในความแม่นยำและความเสถียรในการวัดที่สูงขึ้น เปลือกทำจากวัสดุ ABS ทนไฟที่มีความแข็งแรงสูงซึ่งทนต่อกรดและด่าง ทนน้ำมัน ต่อต้านริ้วรอย และกันกระแทก ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอายุที่เข้มงวด การสอบเทียบความแม่นยำ และการทดสอบแรงดันไฟฟ้าก่อนออกจากโรงงาน สามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง พร้อมประสิทธิภาพด้านความปลอดภัยที่แข็งแกร่งขึ้นและอายุการใช้งานที่ยาวนานขึ้น

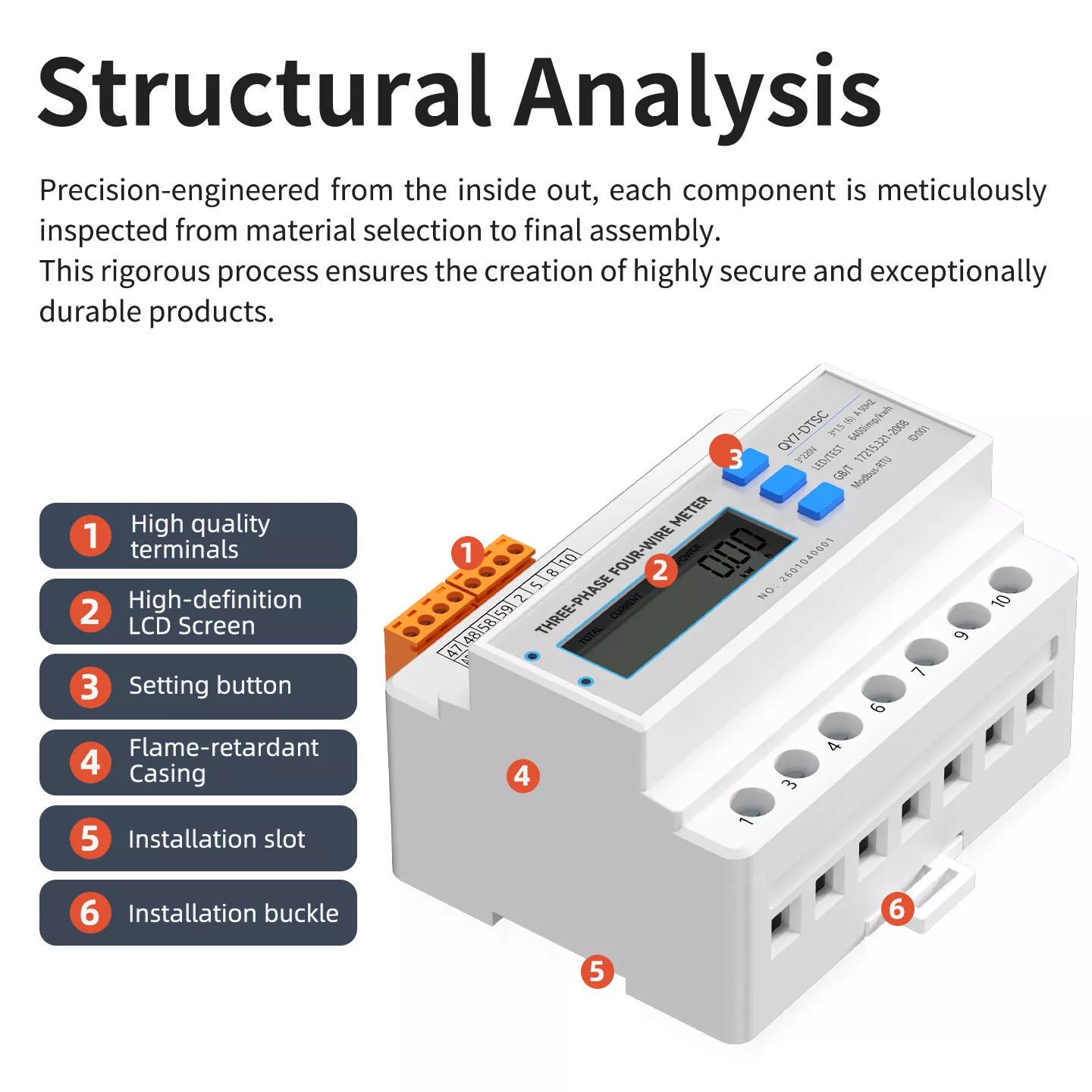

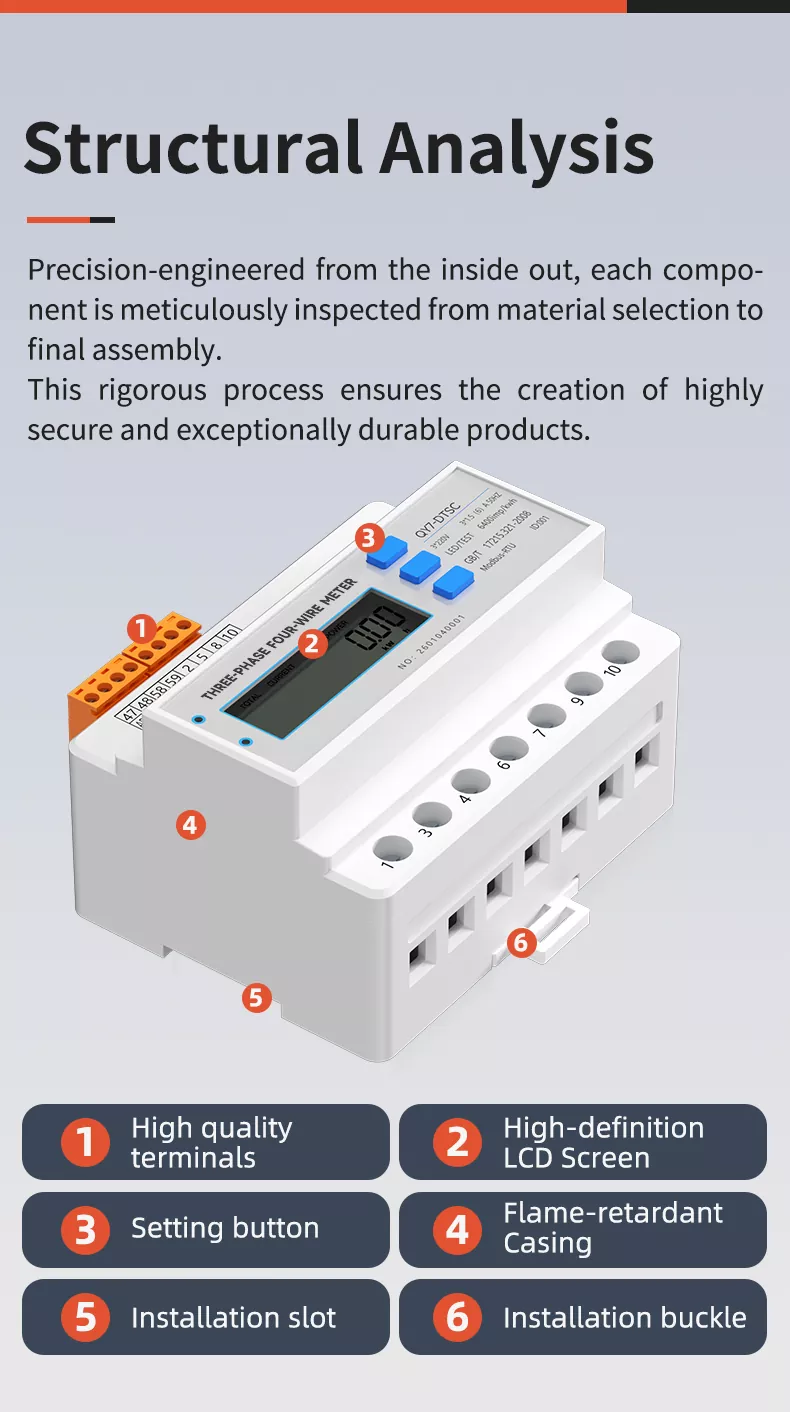

การวิเคราะห์โครงสร้าง

เครื่องวัดใช้โครงสร้างที่กะทัดรัดและเป็นวิทยาศาสตร์ รวมถึงส่วนประกอบหลัก 6 ส่วน:

1. เทอร์มินัลคุณภาพสูง: ทำจากทองแดงที่มีการนำไฟฟ้าสูง ทำให้มั่นใจได้ถึงเอาต์พุตที่รวดเร็วและการสูญเสียต่ำ พร้อมความต้านทานการโอเวอร์โหลดที่แข็งแกร่ง

2. หน้าจอ LCD ความละเอียดสูง: มุมมองเต็มรูปแบบ 178° การแสดงตัวอักษรขนาดใหญ่ ไม่มีจุดบอดสำหรับการอ่าน การนำเสนอข้อมูลที่ชัดเจน

3. ปุ่มการตั้งค่า: ละเอียดอ่อนและตอบสนอง ใช้งานง่าย รองรับการตั้งค่าพารามิเตอร์และการสืบค้นข้อมูล

4. เคสสารหน่วงไฟ: พลาสติกวิศวกรรมที่มีความแข็งแรงสูง ต่อต้านริ้วรอย ทนต่อการกัดกร่อน ให้การป้องกันความปลอดภัยที่เชื่อถือได้

5. ช่องติดตั้ง: การออกแบบรางมาตรฐาน DIN35mm เข้ากันได้กับตู้กระจายสินค้าต่างๆ ติดตั้งง่ายรวดเร็ว

6. หัวเข็มขัดในการติดตั้ง: มั่นคงและมั่นคงทำให้มั่นใจได้ว่ามิเตอร์ได้รับการแก้ไขอย่างแน่นหนาบนรางนำทางไม่หลุดง่ายภายใต้การสั่นสะเทือน

การวัดที่มีความแม่นยำสูงและประสิทธิภาพที่มั่นคง

มิเตอร์ของเราใช้วงจรรวมขั้นสูงและเทคโนโลยีชิป SMT โดยมีความแม่นยำในการวัดระดับ 0.5 ซึ่งสามารถวัดแรงดันไฟฟ้า กระแส พลังงาน พลังงาน และพารามิเตอร์ทางไฟฟ้าอื่นๆ ได้อย่างแม่นยำ แกนที่มีการซึมผ่านสูงและเทคโนโลยีการม้วนที่แม่นยำทำให้สูญเสียพลังงานต่ำและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง สามารถรักษาเอาต์พุตข้อมูลที่มีเสถียรภาพแม้ในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน ตรงตามข้อกำหนดการวัดและการสูบจ่ายระดับอุตสาหกรรมอย่างสมบูรณ์ เปลือกมีความทนทานและทนต่อแรงกระแทก พร้อมการรักษาพื้นผิวที่ละเอียด เรียบและไม่มีเสี้ยน นำเสนอรูปลักษณ์ที่สวยงามและสง่างาม

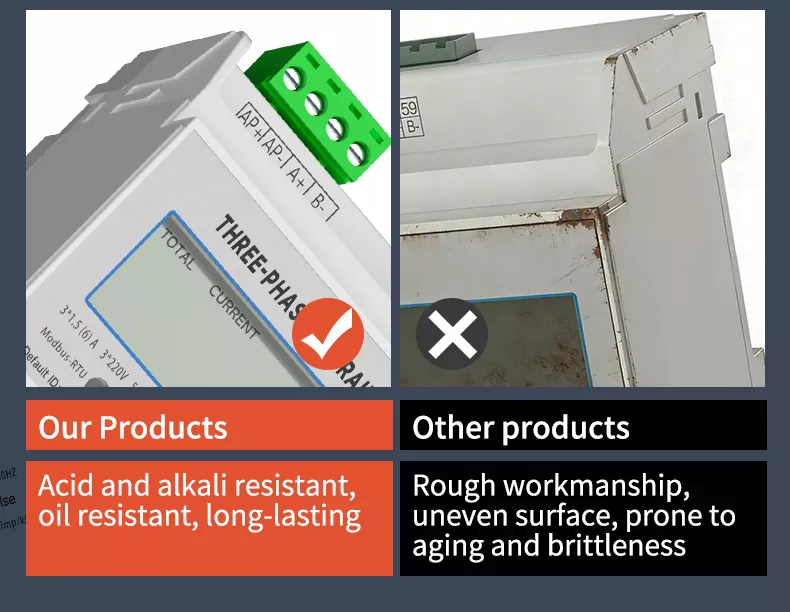

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

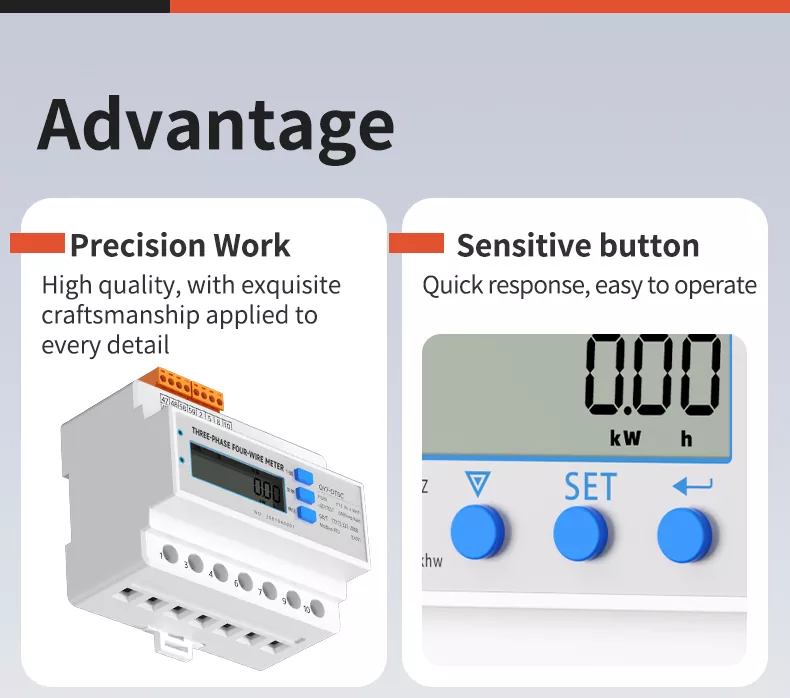

ข้อได้เปรียบหลัก

ความแม่นยำสูง: ความแม่นยำในการวัดระดับ 0.5 ช่วยให้มั่นใจในการวัดพลังงานและการตรวจสอบข้อมูลที่แม่นยำ

เคสสารหน่วงไฟ: วัสดุ ABS ความแข็งแรงสูง ป้องกันไฟไหม้ที่เกิดจากการลัดวงจรและการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ

ติดตั้งง่าย: การติดตั้งรางมาตรฐาน DIN35 มม. การเดินสาย "บนลงล่าง" ที่เรียบง่าย ปรับใช้อย่างรวดเร็ว

ความเข้ากันได้ที่แข็งแกร่ง: รองรับการเชื่อมต่อทั้งแบบตรงและแบบหม้อแปลง เข้ากันได้กับระบบสายสามเฟสสามสายและสี่สาย

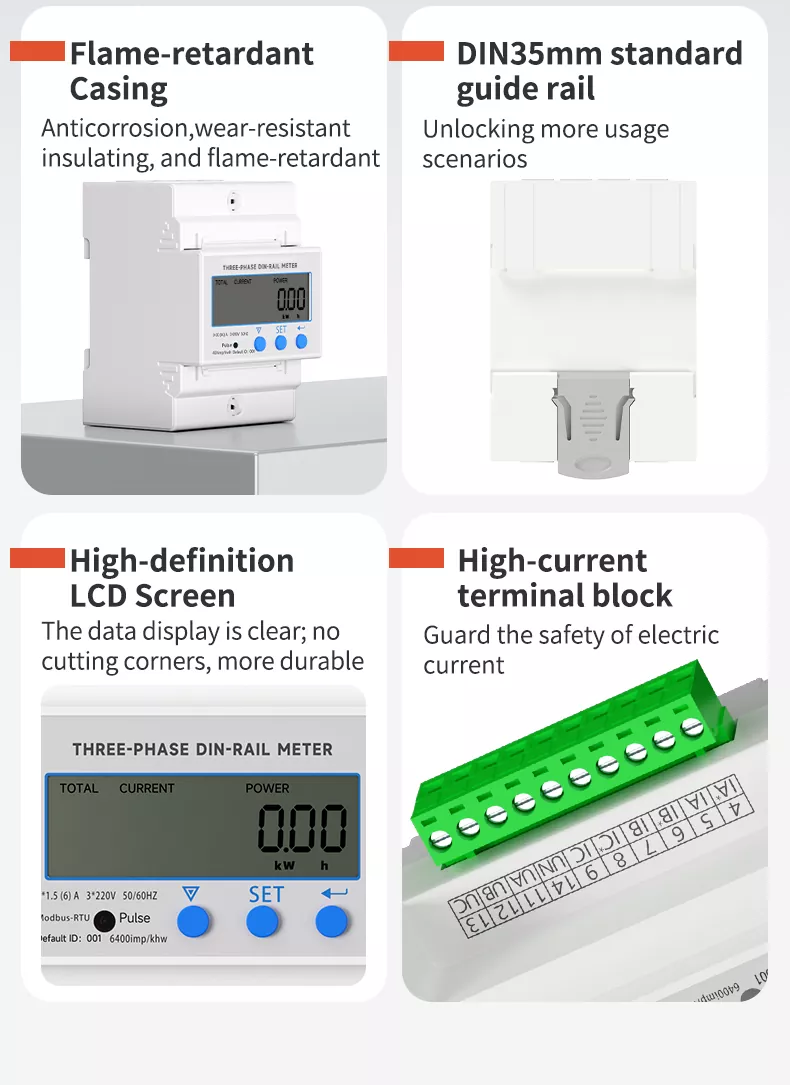

จุดขายหลักสี่ประการ

• เคสสารหน่วงไฟ: ป้องกันการกัดกร่อน ทนต่อการสึกหรอ ฉนวน และสารหน่วงไฟ ช่วยให้มั่นใจได้ถึงการใช้งานที่ปลอดภัยในระยะยาว

• DIN35MM STANDARD GUIDE RAIL: ปลดล็อกสถานการณ์การใช้งานได้มากขึ้น เข้ากันได้กับตู้กระจายสินค้าและอุปกรณ์ไฟฟ้าต่างๆ

• หน้าจอ LCD ความละเอียดสูง: มุมมองเต็ม 178° แสดงข้อมูลที่ชัดเจน ไม่มีจุดบอดในการอ่าน

• บล็อกเทอร์มินอลกระแสสูง: ผลิตจากทองแดงที่มีความนำไฟฟ้าสูง ปกป้องความปลอดภัยของกระแสไฟฟ้า มีการสูญเสียต่ำและเอาต์พุตเร็ว

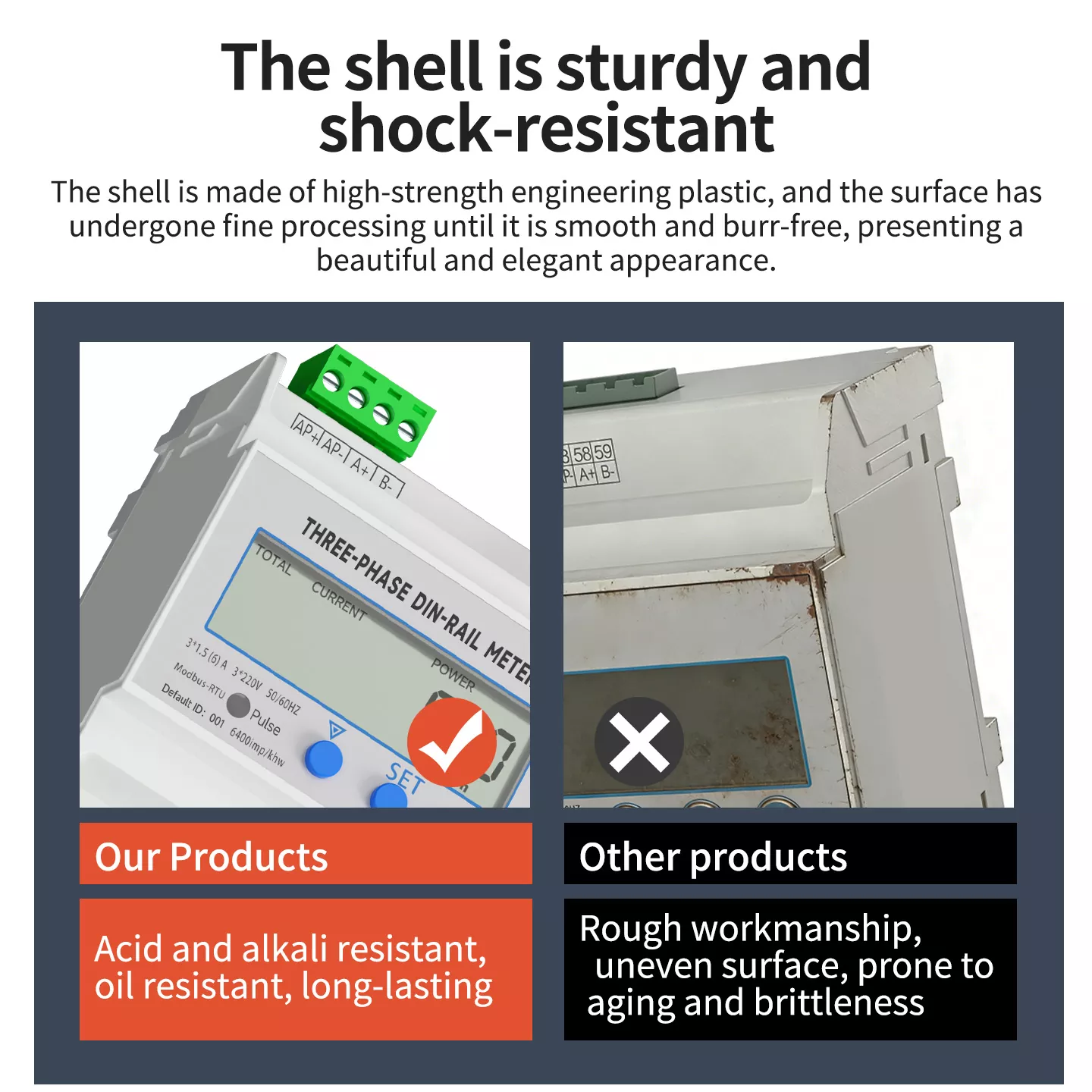

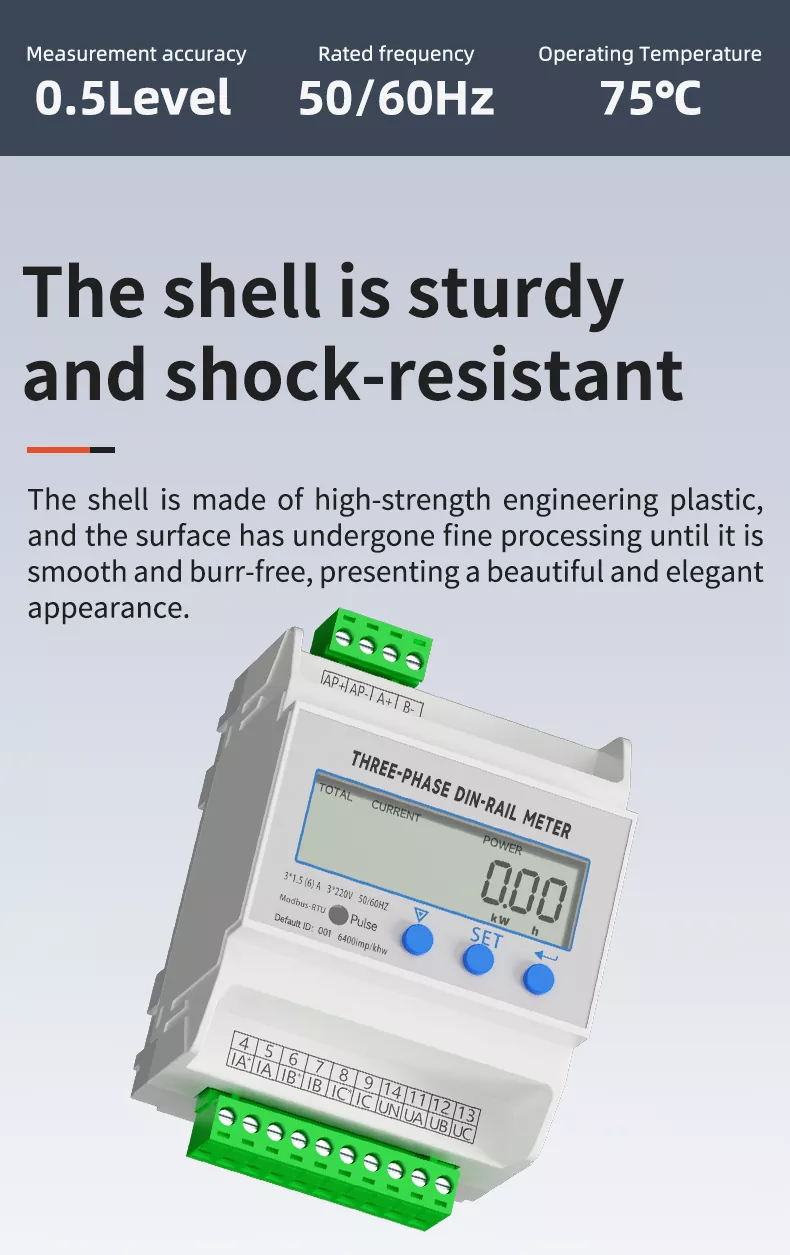

เปลือกมีความทนทานและทนต่อแรงกระแทก

เปลือกทำจากพลาสติกวิศวกรรมความแข็งแรงสูง และพื้นผิวผ่านการประมวลผลอย่างละเอียดจนเรียบและไม่มีเสี้ยน นำเสนอรูปลักษณ์ที่สวยงามและสง่างาม มีความต้านทานแรงกระแทกและแรงอัดได้ดีเยี่ยม สามารถต้านทานการชนรายวันและการสั่นสะเทือนทางกลได้ และจะไม่ทำให้เสียรูปหรือเสียหาย วัสดุนี้ป้องกันการกัดกร่อนและต่อต้านริ้วรอย เหมาะสำหรับการใช้งานที่มั่นคงในระยะยาวในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนต่างๆ โดยมีช่วงอุณหภูมิในการทำงาน 20~70°C (รุ่นที่ปรับปรุงแล้วสูงถึง 75°C)

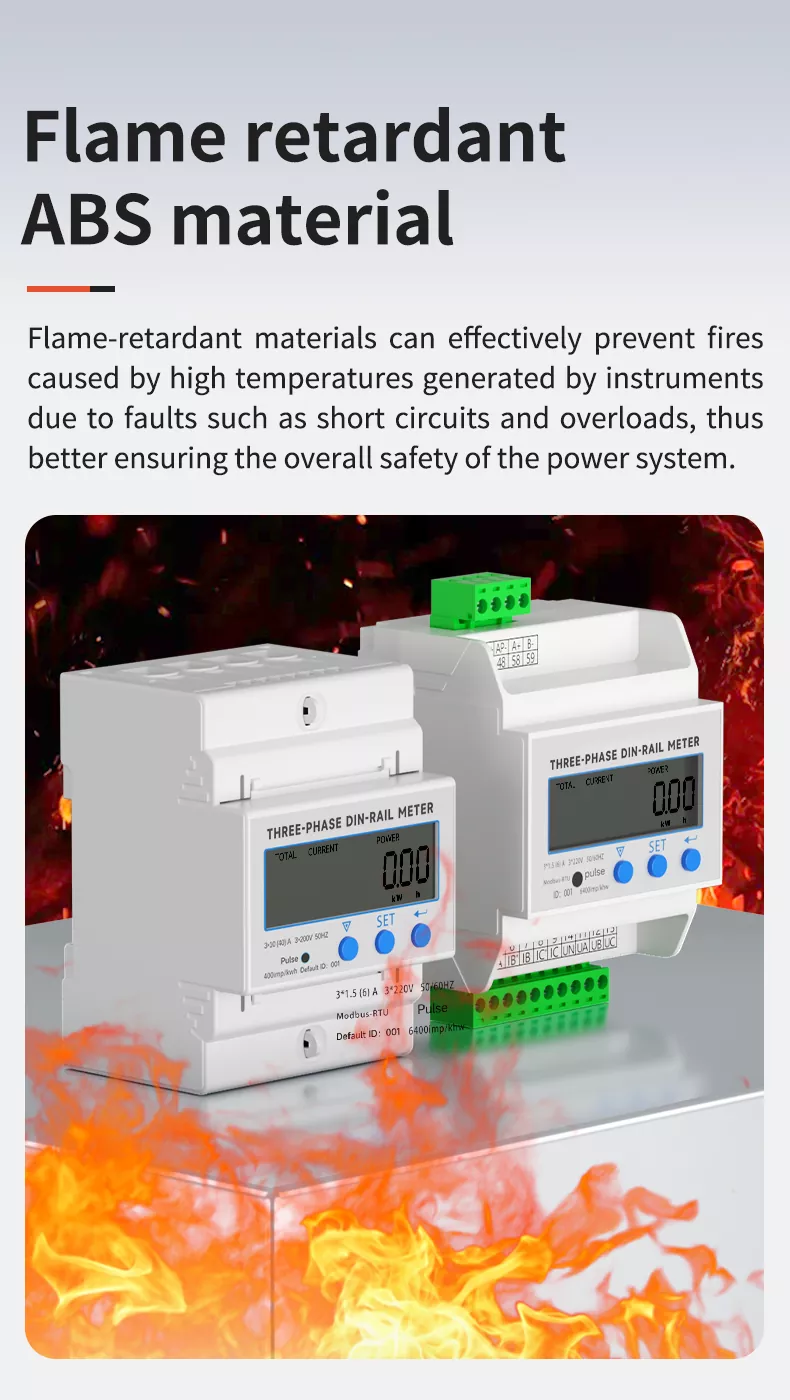

วัสดุ ABS สารหน่วงไฟ

เปลือกใช้พลาสติกวิศวกรรม ABS ทนไฟประสิทธิภาพสูงพร้อมคุณสมบัติหน่วงไฟและฉนวนที่ดีเยี่ยม สามารถยับยั้งการเผาไหม้ได้อย่างมีประสิทธิภาพและป้องกันเพลิงไหม้ที่เกิดจากอุณหภูมิสูงที่เกิดจากเครื่องมือเนื่องจากข้อผิดพลาด เช่น การลัดวงจรและการโอเวอร์โหลด จึงมั่นใจในความปลอดภัยโดยรวมของระบบไฟฟ้าได้ดีขึ้น วัสดุนี้ยังทนต่อกรดและด่าง ทนน้ำมัน และต่อต้านริ้วรอย โดยมีอายุการใช้งานยาวนาน

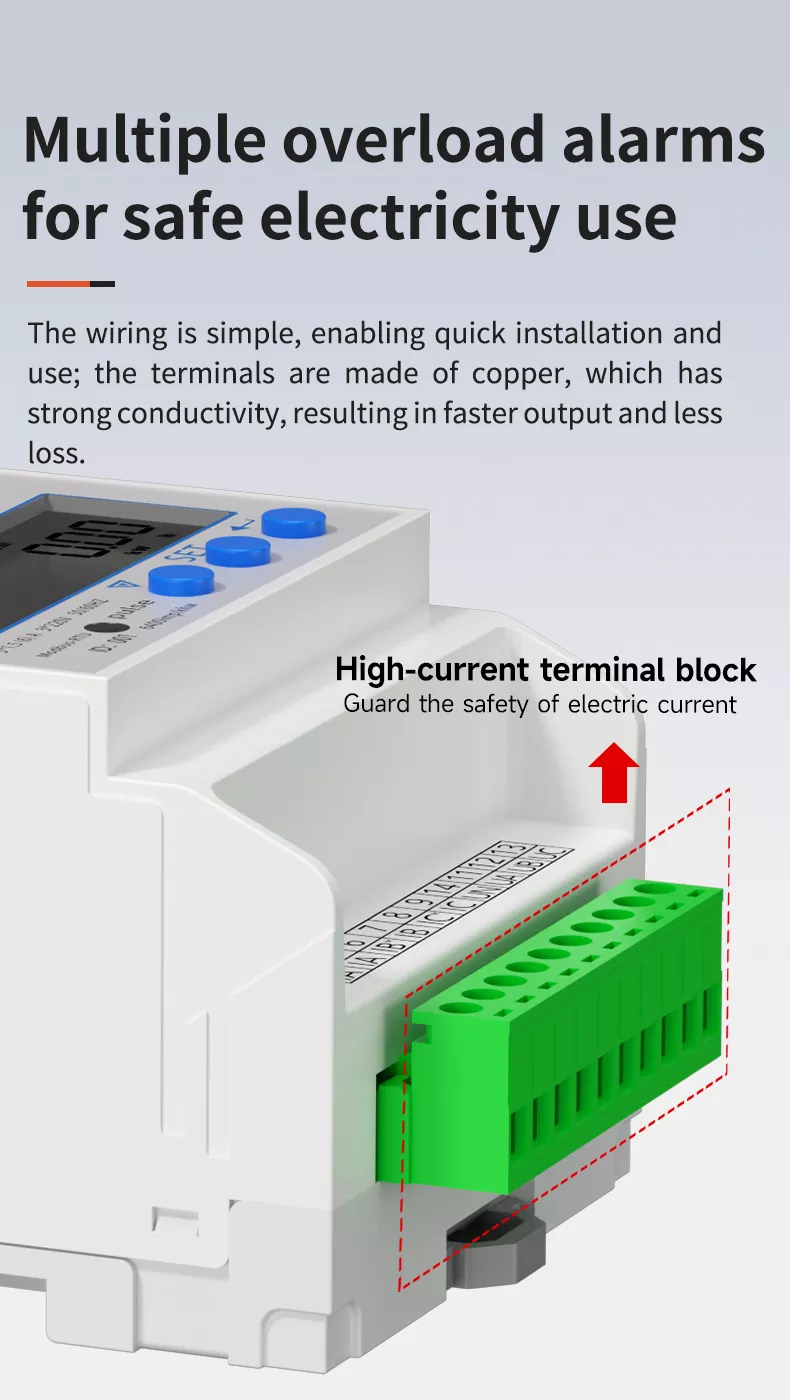

สัญญาณเตือนโอเวอร์โหลดหลายครั้งเพื่อการใช้ไฟฟ้าที่ปลอดภัย

การเดินสายไฟทำได้ง่าย ช่วยให้ติดตั้งและใช้งานได้รวดเร็ว ขั้วทำจากทองแดงซึ่งมีค่าการนำไฟฟ้าสูง ส่งผลให้เอาต์พุตเร็วขึ้นและสูญเสียน้อยลง มิเตอร์มีฟังก์ชันแจ้งเตือนการโอเวอร์โหลดหลายฟังก์ชัน ซึ่งสามารถส่งสัญญาณเตือนในเวลาที่กระแสไฟฟ้าหรือพลังงานเกินเกณฑ์ที่ตั้งไว้ เตือนผู้ใช้ให้ดำเนินมาตรการเพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์และอุบัติเหตุด้านความปลอดภัยที่เกิดจากการโอเวอร์โหลด ซึ่งช่วยปกป้องความปลอดภัยในการใช้ไฟฟ้าได้อย่างมีประสิทธิภาพ

ง่ายต่อการติดตั้งและสายไฟที่ปลอดภัย

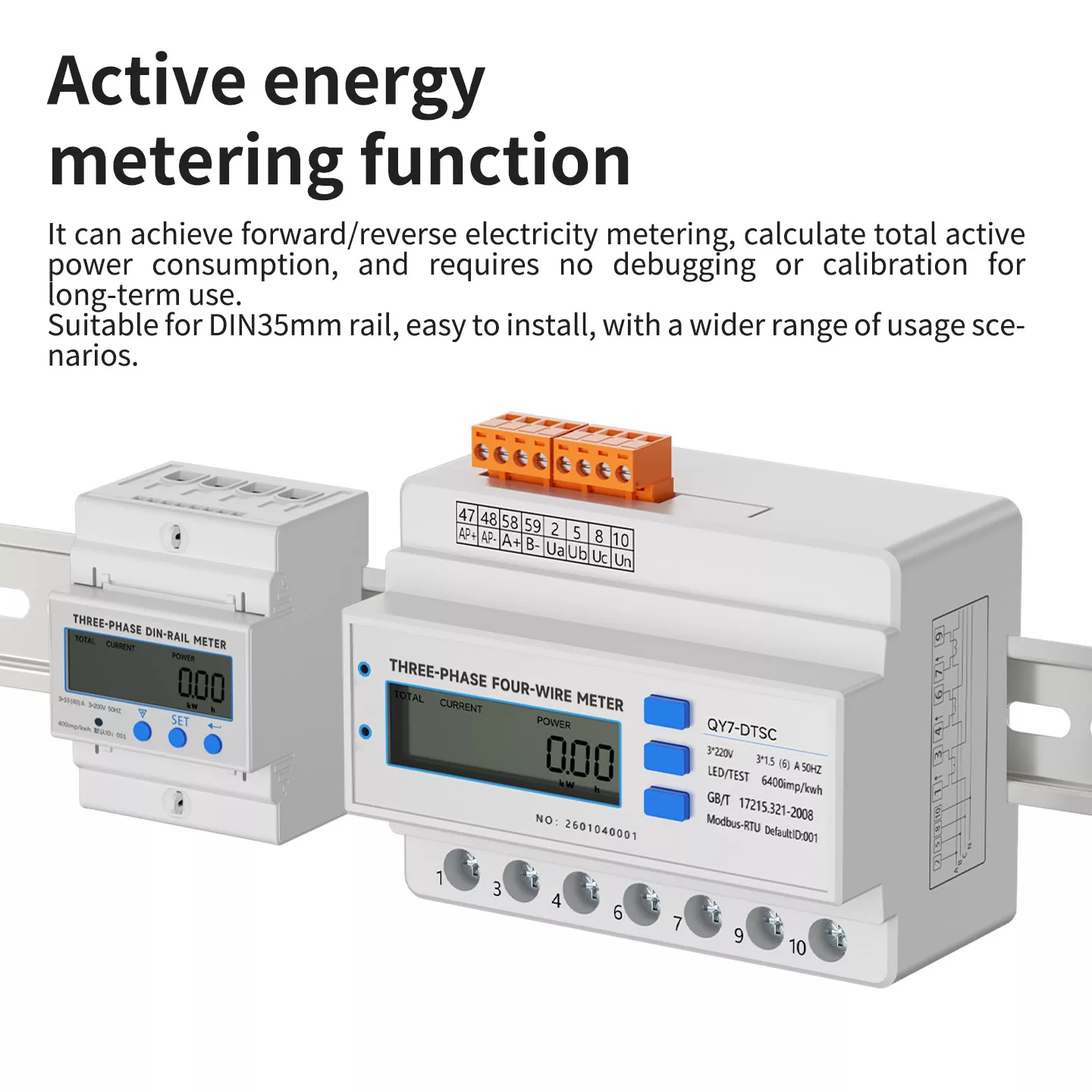

มิเตอร์นี้เหมาะสำหรับรางนำมาตรฐาน DIN35mm ที่ติดตั้งและถอดชิ้นส่วนได้ง่าย ไม่ต้องใช้เครื่องมือที่ซับซ้อน วิธีการเดินสายไฟ "บนลงล่าง" มีความชัดเจนและใช้งานง่าย โดยมีเครื่องหมายขั้วต่อที่ชัดเจน ซึ่งสามารถหลีกเลี่ยงการเดินสายผิดได้อย่างมีประสิทธิภาพ ขั้วทองแดงกระแสสูงมีความมั่นคงและเชื่อถือได้ ไม่หลุดง่ายภายใต้การสั่นสะเทือนในระยะยาว ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคง สามารถวัดปริมาณไฟฟ้าเดินหน้า/ถอยหลัง คำนวณการใช้พลังงานที่ใช้งานทั้งหมด และไม่จำเป็นต้องแก้ไขจุดบกพร่องหรือสอบเทียบสำหรับการใช้งานในระยะยาว

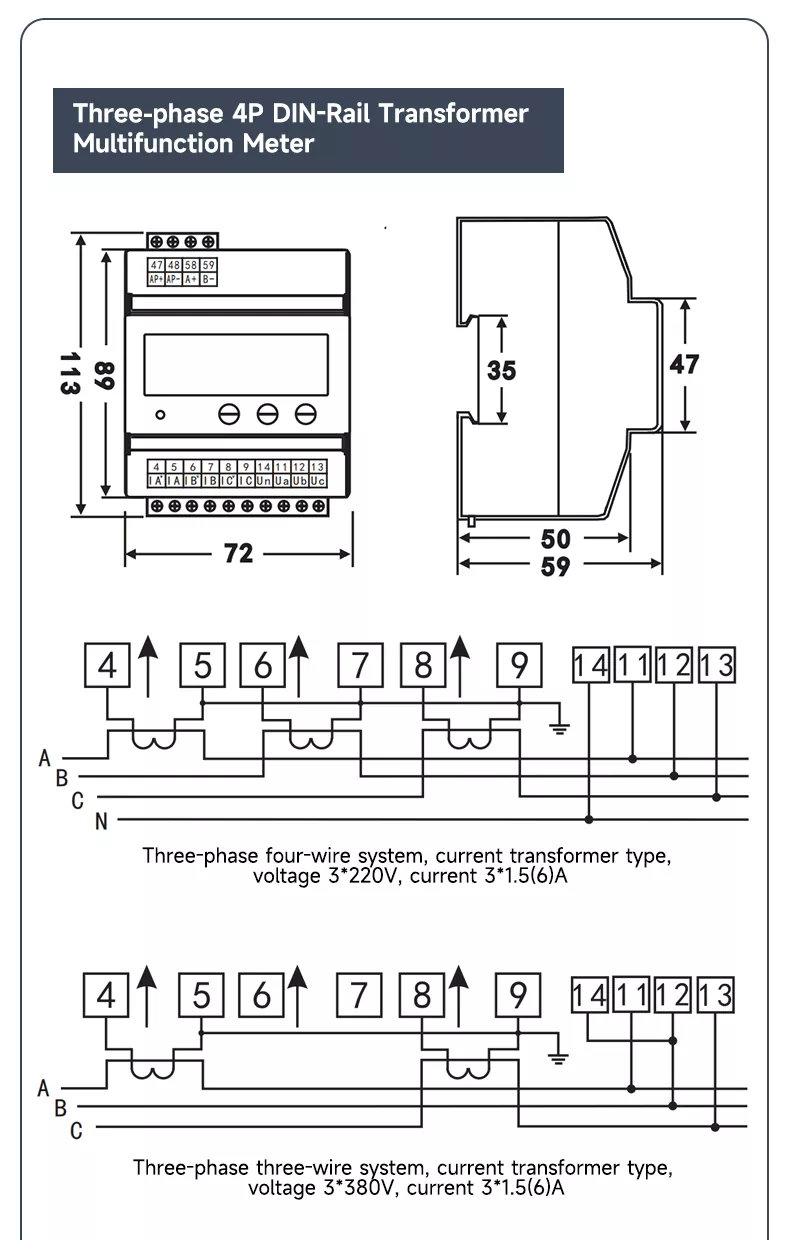

ขนาดผลิตภัณฑ์ (เฉพาะรุ่น 4P)

• ขนาดโดยรวม: 72 มม. (กว้าง) × 89 มม. (สูง) × 59 มม. (ลึก)

• ขนาดการติดตั้ง: เข้ากันได้กับรางนำทางมาตรฐาน DIN35 มม

• เค้าโครงขั้วต่อ: 13 ขั้วต่อสำหรับอินพุตกระแส/แรงดันไฟฟ้าและการสื่อสาร

• ขนาดแบบตรงทางเลือก 4P: 72 มม. (กว้าง) × 66 มม. (สูง) × 65 มม. (ลึก)

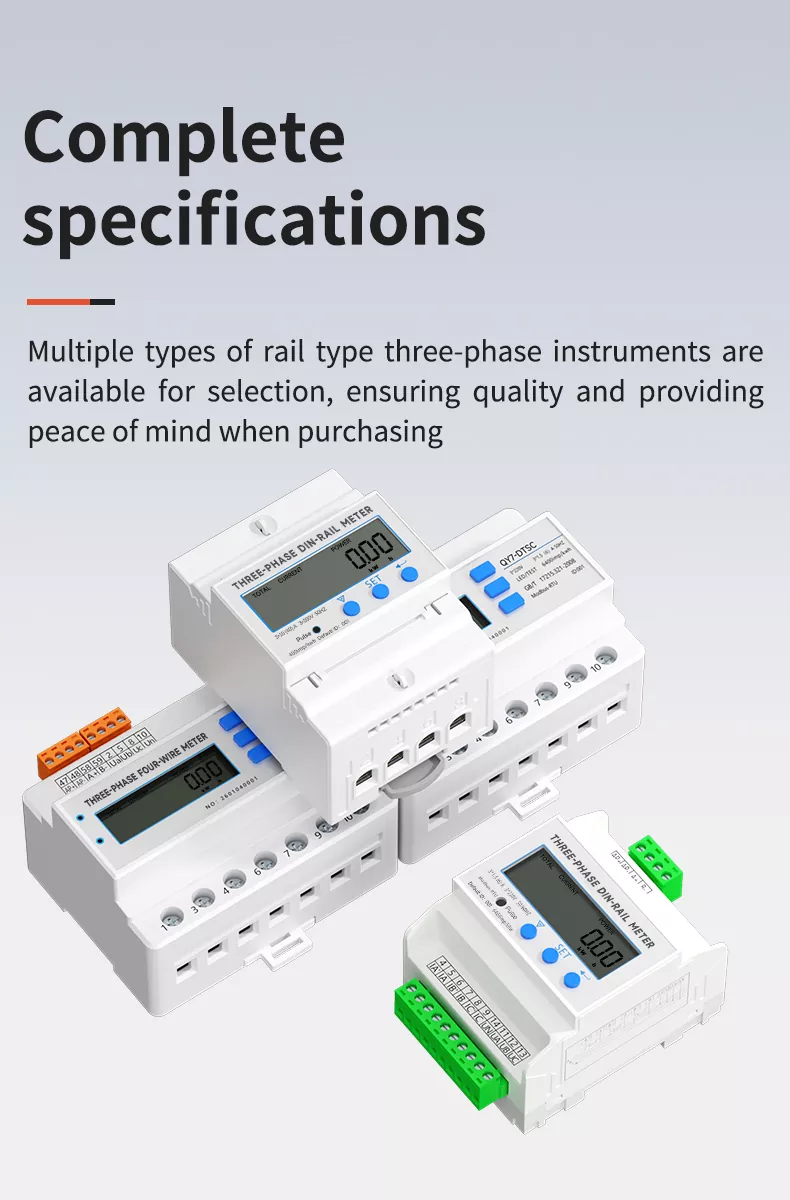

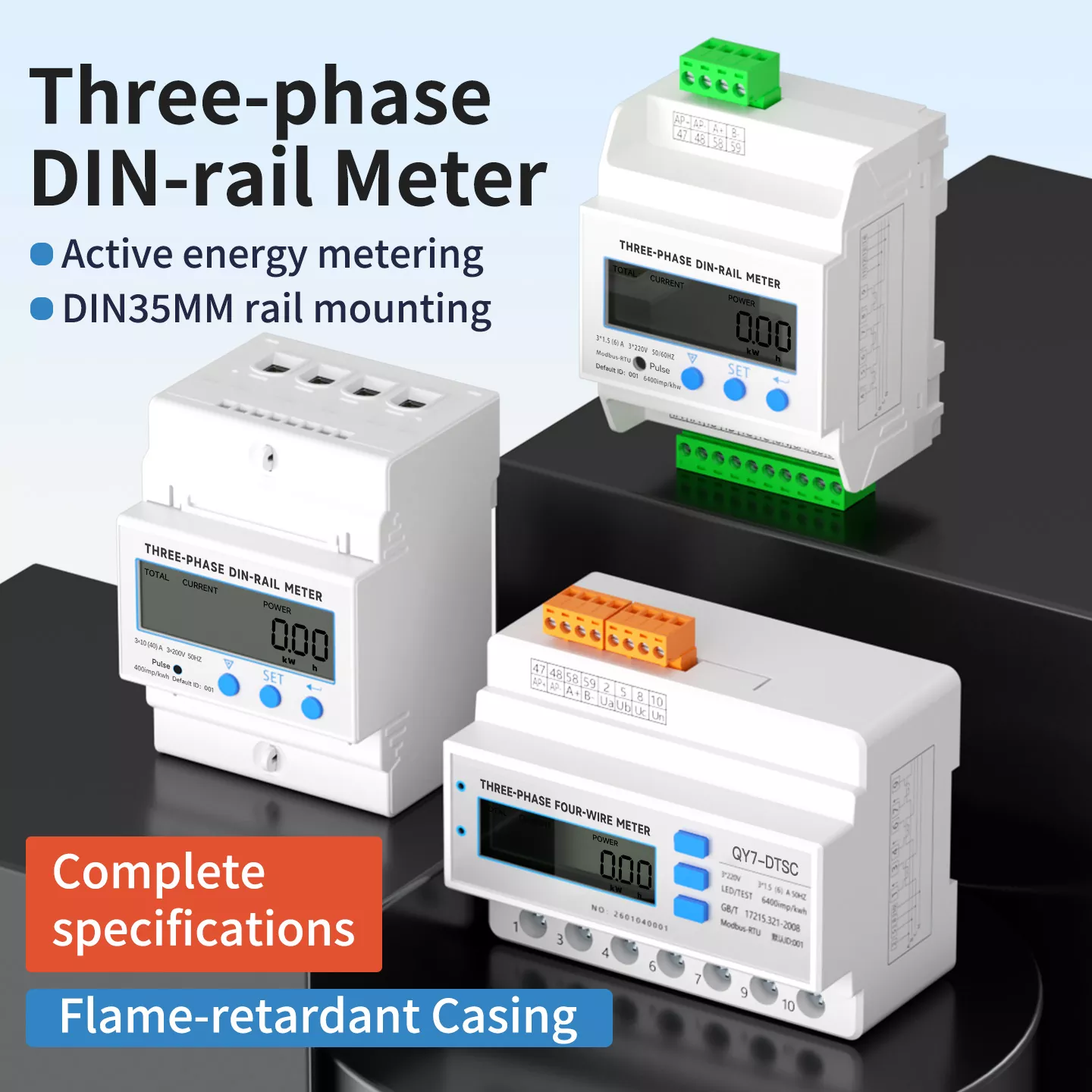

ข้อมูลจำเพาะที่สมบูรณ์

เรามีมิเตอร์ราง DIN แบบ 3 เฟสให้เลือกหลากหลายรุ่น รวมถึงแบบตรงและแบบหม้อแปลง, 4P และข้อกำหนดอื่นๆ เพื่อตอบสนองความต้องการของสภาพการทำงานที่แตกต่างกัน ผลิตภัณฑ์รองรับข้อกำหนดแรงดันไฟฟ้าและกระแสหลายแบบ เข้ากันได้กับระบบสายไฟสามเฟสสามสายและสี่สาย และสามารถนำมาใช้กันอย่างแพร่หลายในการตรวจสอบพลังงาน การวัดพลังงาน ระบบอัตโนมัติทางอุตสาหกรรม และสถานการณ์อื่น ๆ ครบรุ่น คุณภาพเชื่อถือได้ ให้ความอุ่นใจในการซื้อ

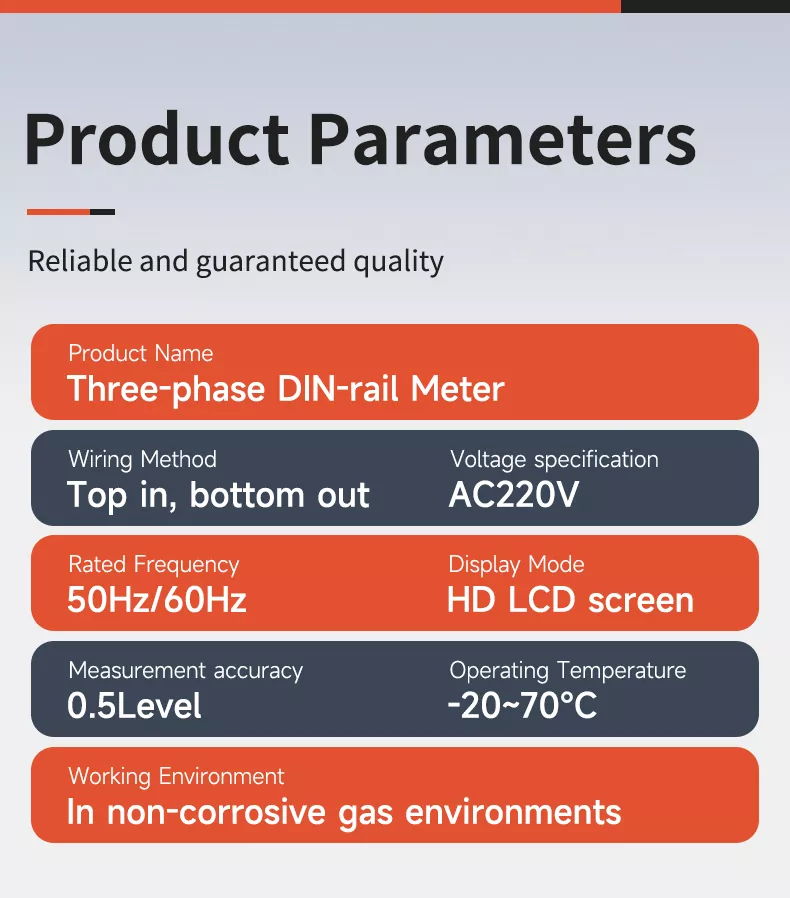

พารามิเตอร์ผลิตภัณฑ์

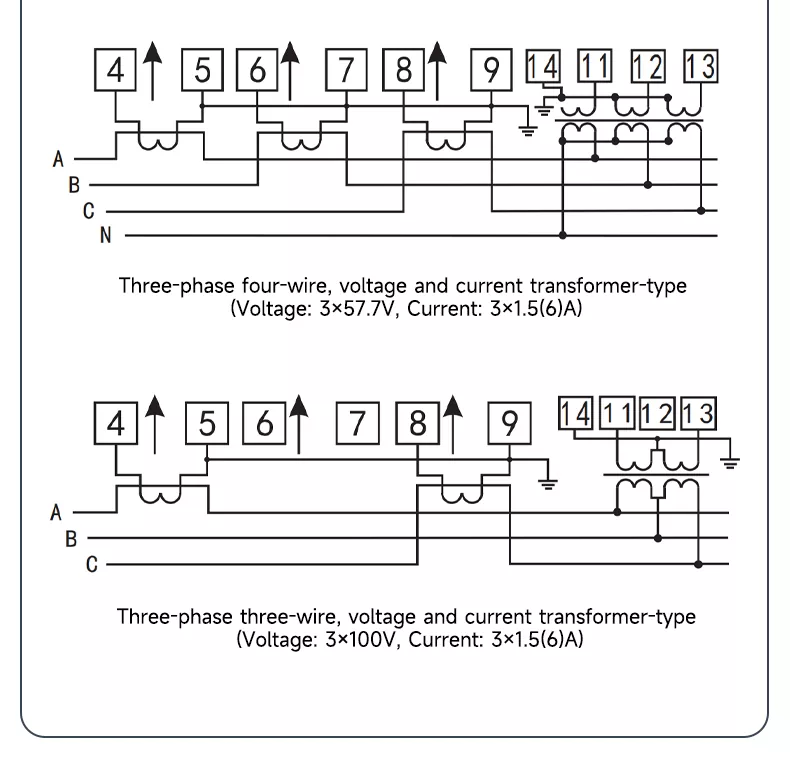

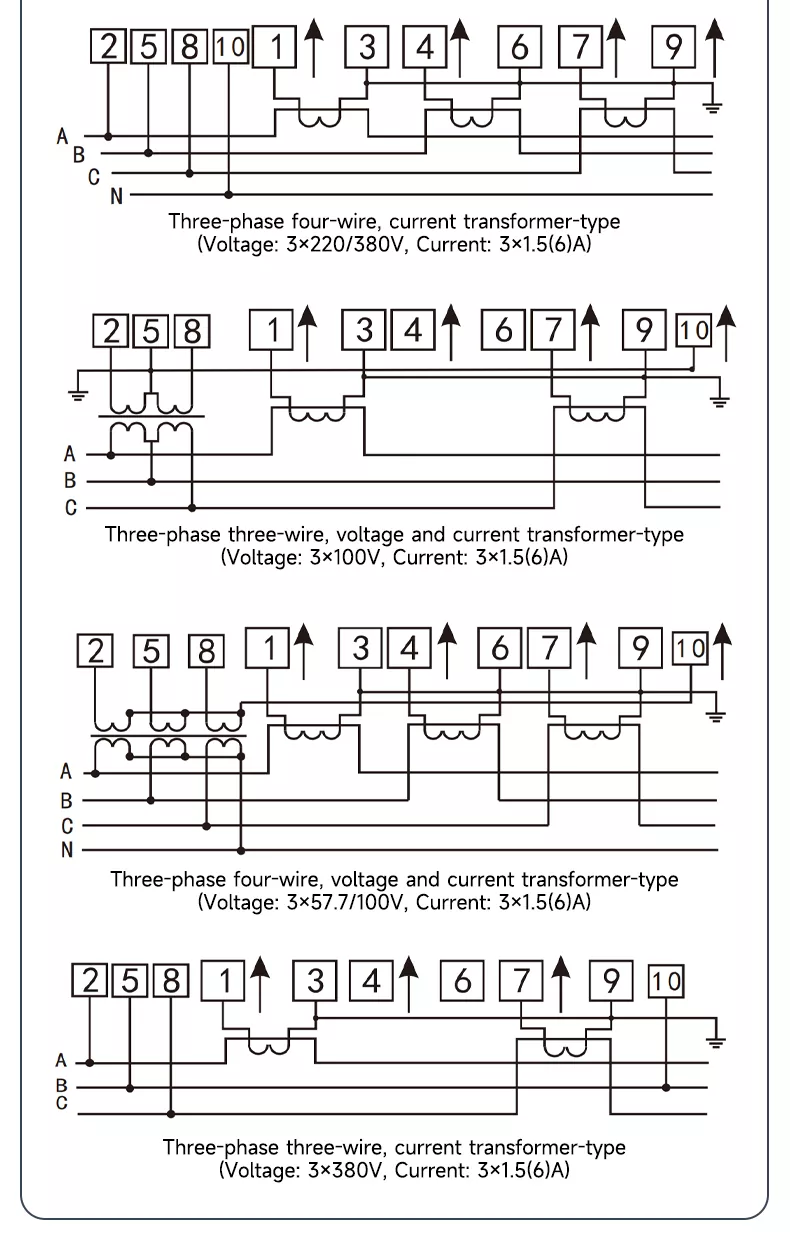

แผนภาพการเดินสายไฟ (เฉพาะรุ่น 4P)

สายไฟประเภทหม้อแปลง

ระบบไฟ 3 เฟส 4 สาย แรงดัน 3×220V กระแสไฟ 3×1.5(6)A

ระบบสามสาย 3 เฟส แรงดัน 3×380V กระแส 3×1.5(6)A

เต้ารับ 3 เฟส 4 สาย (หม้อแปลงแรงดันและกระแส) : แรงดัน 3×57.7V, กระแส 3×1.5(6)A

หม้อแปลงไฟฟ้า 3 เฟส 3 สาย (หม้อแปลงแรงดันและกระแส) : แรงดัน 3×100V, กระแส 3×1.5(6)A

สายไฟแบบตรง (สำหรับการอ้างอิง)

• กระแสตรง 3 เฟส 4 สาย: แรงดันไฟฟ้า 3×220/380V, กระแสไฟ ≥3×5(20)A

• สามเฟส สามสาย ชนิดตรง: แรงดันไฟฟ้า 3×380V, กระแสไฟ ≥3×5(20)A

เครื่องหมายขั้วต่อที่ชัดเจนและการเดินสายไฟที่ได้มาตรฐานทำให้การติดตั้งปลอดภัยและมีประสิทธิภาพมากขึ้น

การรับรองสิทธิ์

มิเตอร์วัดราง DIN แบบสามเฟสของเราผ่านการทดสอบและรับรองในห้องปฏิบัติการระดับมืออาชีพ ซึ่งสอดคล้องกับมาตรฐานอุตสาหกรรมระดับชาติและนานาชาติ กระบวนการผลิตทั้งหมดดำเนินการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการสอบเทียบความแม่นยำ การทดสอบแรงดันไฟฟ้า การทดสอบอายุ และการเชื่อมโยงอื่นๆ เพื่อให้มั่นใจในความถูกต้อง ความปลอดภัย และความเสถียรของแต่ละผลิตภัณฑ์ การรับรองที่เชื่อถือได้เป็นการรับประกันที่แข็งแกร่งสำหรับการจัดซื้อจำนวนมากของลูกค้าทั่วโลกและความร่วมมือระยะยาว

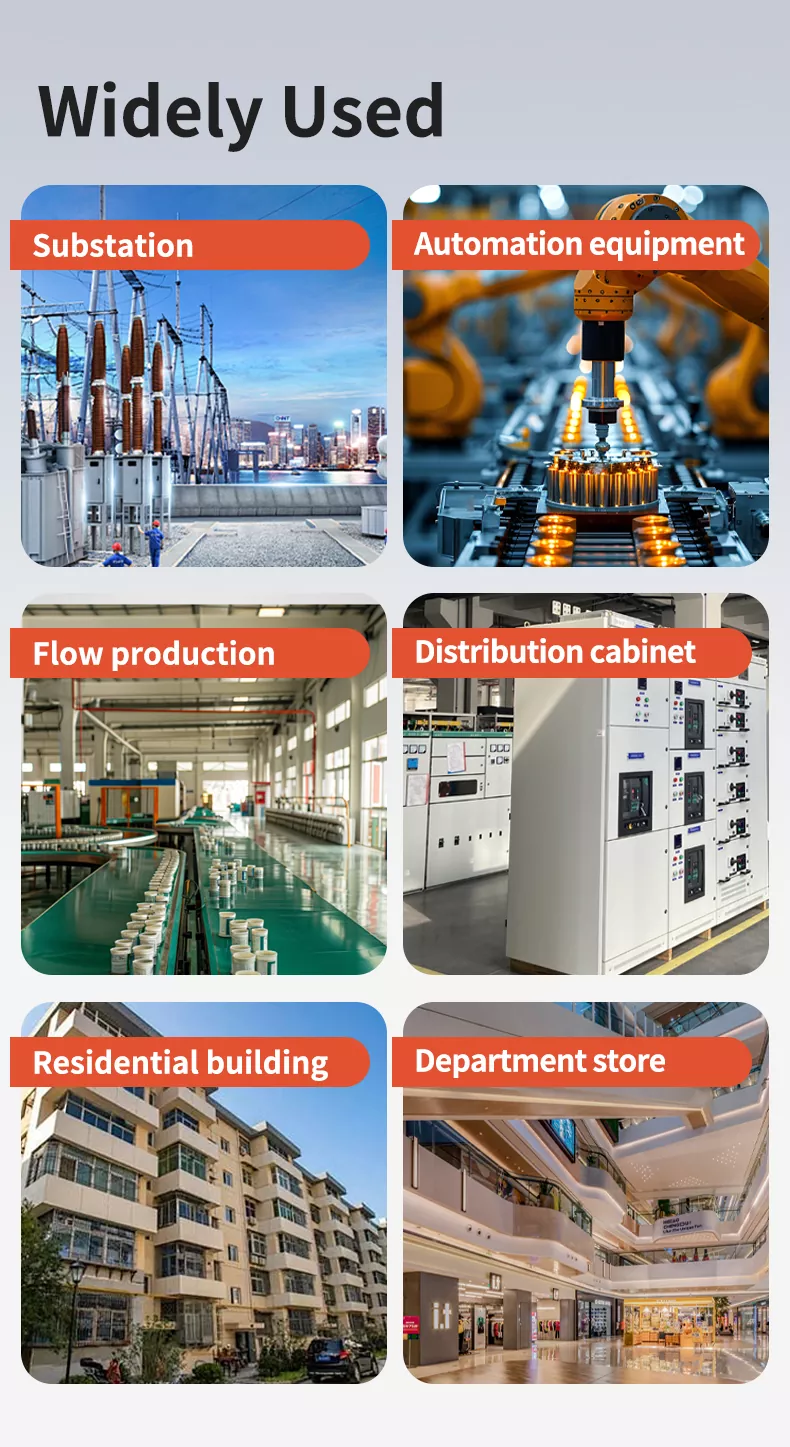

ใช้กันอย่างแพร่หลาย

มิเตอร์วัดราง DIN แบบ 3 เฟส 4P ของเราถูกนำมาใช้กันอย่างแพร่หลายใน:

• สถานีย่อย: การตรวจสอบพลังงานและการจัดการพลังงาน

• อุปกรณ์อัตโนมัติ: การควบคุมกระบวนการทางอุตสาหกรรมและการวัดกำลัง

• การผลิตแบบไหล: การติดตามและสถิติการใช้พลังงานของโรงงาน

• ตู้จำหน่าย: การตรวจสอบและการป้องกันพารามิเตอร์ของระบบจำหน่ายไฟฟ้า

• อาคารที่พักอาศัย: การวัดพลังงานอัจฉริยะและการจัดการพลังงานในครัวเรือน

• ห้างสรรพสินค้า: สถิติและการวิเคราะห์การใช้พลังงานในอาคารพาณิชย์

คำถามที่พบบ่อย (6 รายการ)

1.หน้าที่หลักของผลิตภัณฑ์นี้คืออะไร?

ส่วนใหญ่จะใช้สำหรับการตรวจสอบพารามิเตอร์ทางไฟฟ้าอย่างครอบคลุม (แรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน ฯลฯ) การวัดพลังงาน การแจ้งเตือนที่ผิดปกติ และการอัปโหลดการสื่อสารในระบบไฟฟ้าสามเฟส เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม การจ่ายพลังงาน และสถานการณ์การจัดการพลังงาน

2.ระดับความแม่นยำคืออะไร?

ใช้ความแม่นยำสูงระดับ 0.5 ซึ่งเป็นไปตามมาตรฐานการวัดทางอุตสาหกรรมและการวัดทางกฎหมาย ทำให้มั่นใจได้ว่าการรับข้อมูลและการวัดพลังงานแม่นยำ

3.มันสนับสนุนวิธีการเดินสายอะไร?

รองรับทั้งการเชื่อมต่อโดยตรง (สำหรับกระแสไฟต่ำ) และการเชื่อมต่อหม้อแปลง (สำหรับกระแส/แรงดันไฟฟ้าสูง) เข้ากันได้กับระบบสายไฟสามเฟสและสี่สาย พร้อมตัวเลือกการเดินสายที่ยืดหยุ่น

4. มุมมองของหน้าจอ LCD คืออะไร?

หน้าจอมีขอบเขตการมองเห็นเต็ม 178° ช่วยให้อ่านข้อมูลได้ชัดเจนจากทุกมุม โดยไม่มีจุดบอด

5.มีฟังก์ชั่นการสื่อสารหรือไม่?

ใช่ รองรับโปรโตคอลการสื่อสาร Modbus RTU ซึ่งสามารถอัพโหลดข้อมูลและการตรวจสอบระยะไกลได้ เหมาะสำหรับระบบการจัดการพลังงานอัจฉริยะ

6.ช่วงอุณหภูมิในการทำงานคืออะไร?

อุณหภูมิการทำงานมาตรฐานคือ 20~70°C และรุ่นที่ปรับปรุงแล้วสามารถทนต่ออุณหภูมิได้ถึง 75°C เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมต่างๆ
