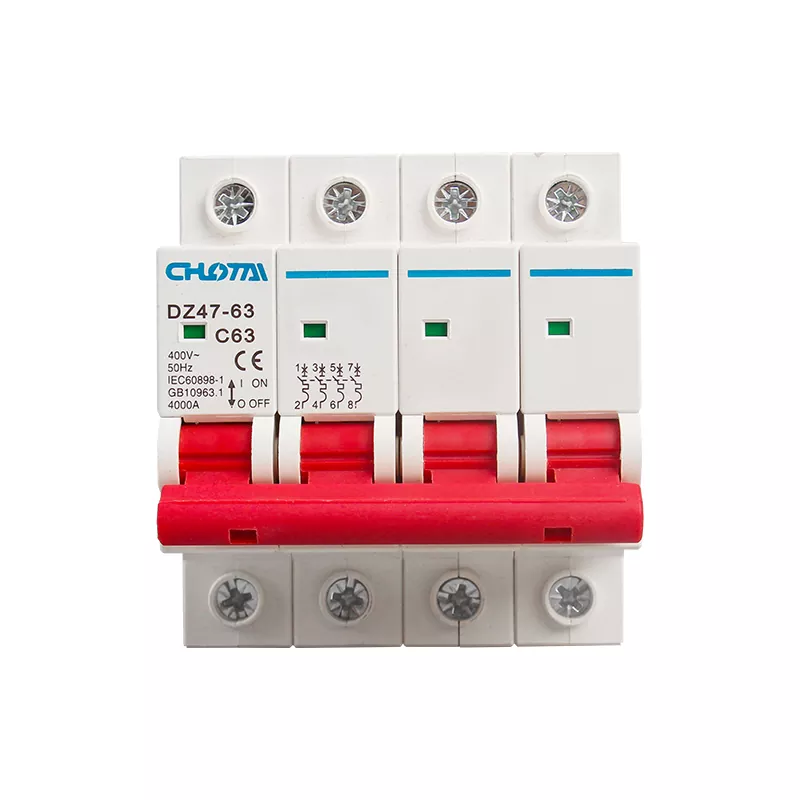

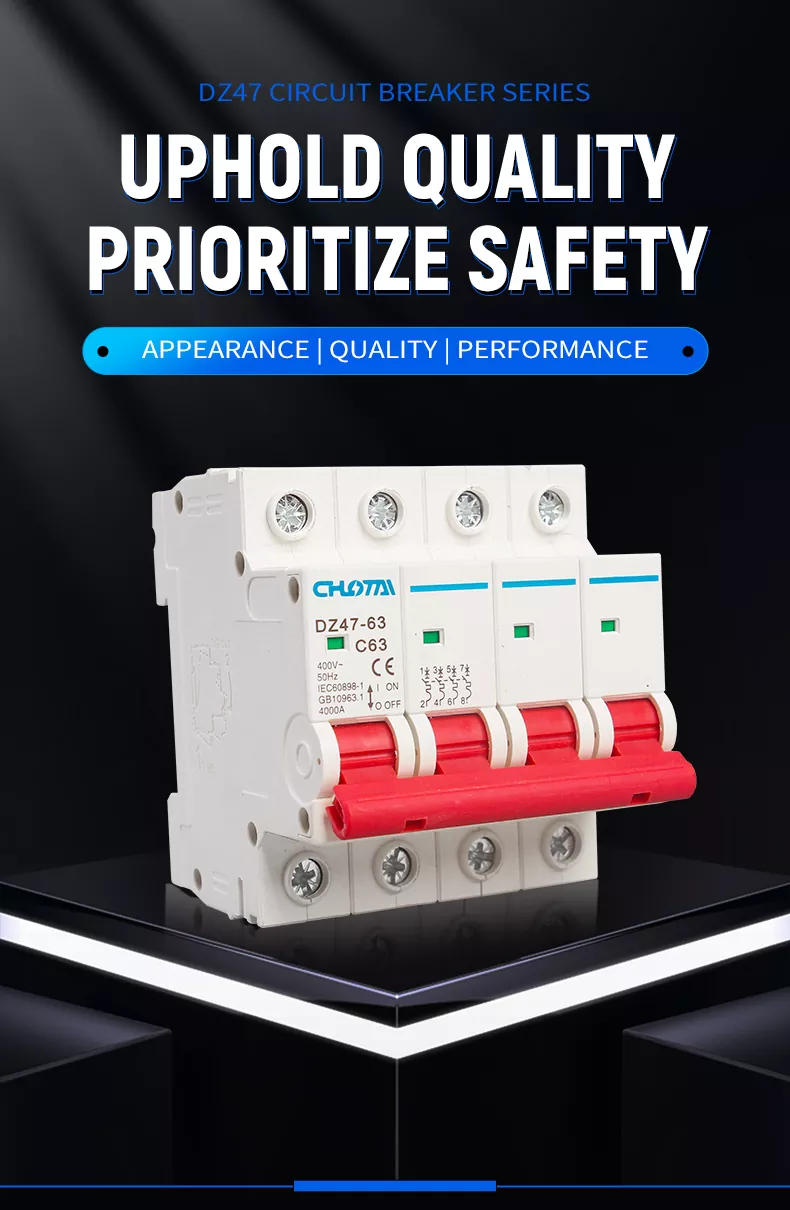

4P 63A DZ47 เซอร์กิตเบรกเกอร์ขนาดเล็ก

เซอร์กิตเบรกเกอร์ขนาดเล็ก 4P 63A DZ47 ของเราเป็นอุปกรณ์ป้องกันวงจรประสิทธิภาพสูงสำหรับไฟ 3 เฟส 4 สายโดยเฉพาะ ระบบไฟฟ้า 400V. มีระบบตัดไฟอัตโนมัติในกรณีไฟฟ้าเกิน ไฟฟ้าลัดวงจร หรือไฟกระชาก ป้องกันเพลิงไหม้ทางไฟฟ้าและความเสียหายของอุปกรณ์ได้อย่างมีประสิทธิภาพ ผลิตจากวัสดุ PC ทนไฟระดับพรีเมี่ยมและ วิศวกรรมที่มีความแม่นยำ มีการออกแบบที่ใช้งานง่าย อายุการใช้งานยาวนาน และการรับรอง CE/CCC เป็นที่แพร่หลาย ใช้ในตู้กระจายสินค้า อาคารพักอาศัย อุปกรณ์อุตสาหกรรม และระบบไฟฟ้าเชิงพาณิชย์ มั่นใจได้ การดำเนินการด้านพลังงานที่ปลอดภัยและเชื่อถือได้

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

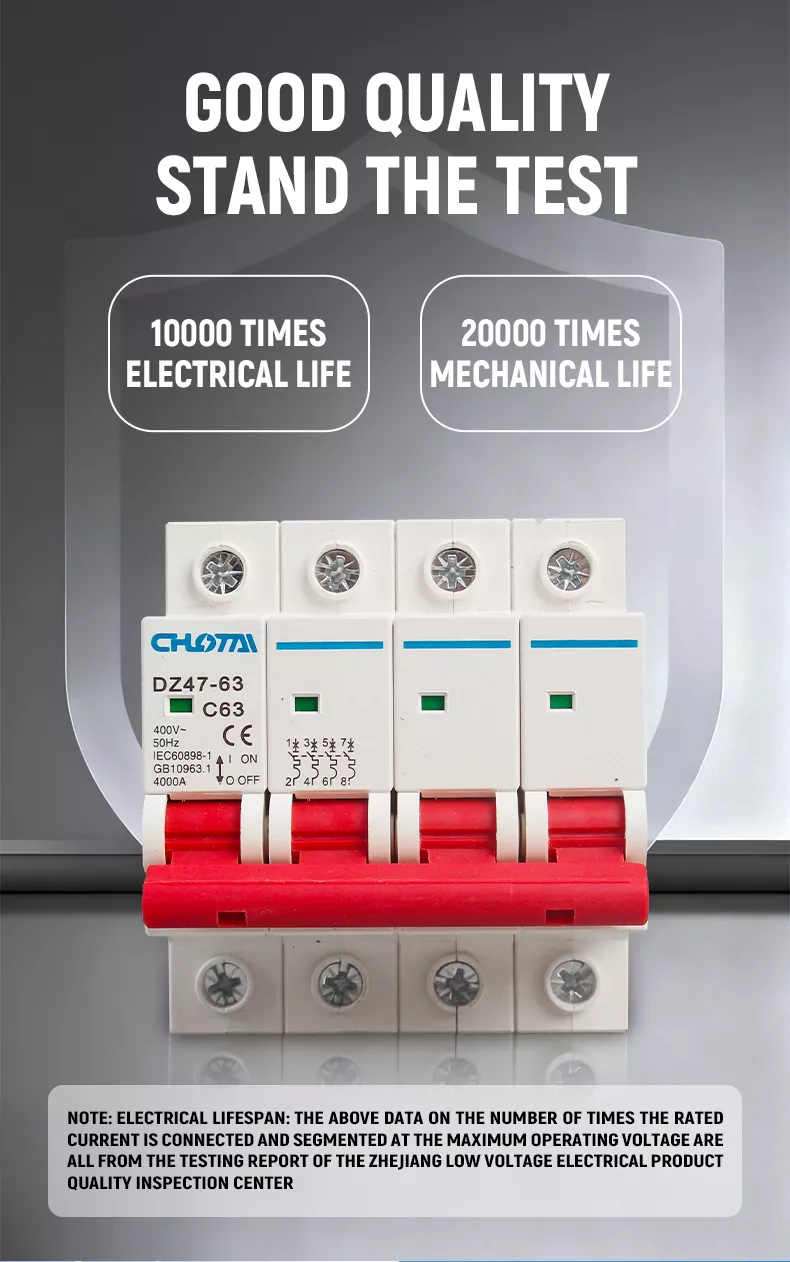

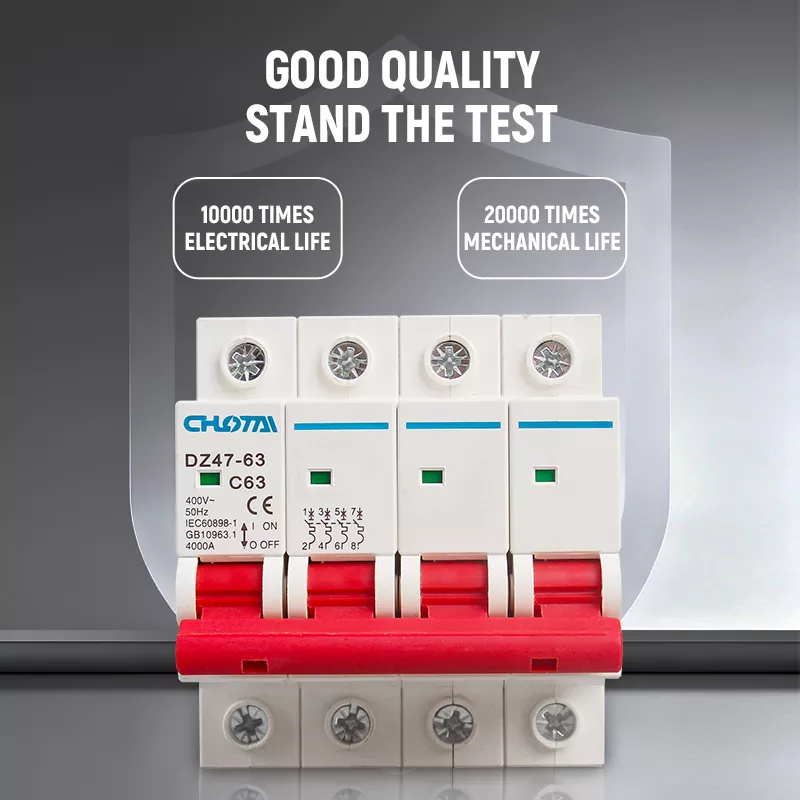

DZ47-63 MCB ของเราผ่านการอัปเกรดคุณภาพอย่างครอบคลุม ตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย ทุกๆ ส่วนประกอบได้รับการตรวจสอบอย่างเข้มงวด มันภูมิใจอายุการใช้งานไฟฟ้า 10,000 เท่า และอายุการใช้งานทางกล 20,000 เท่าผ่านการทดสอบและรับรองโดยศูนย์ตรวจสอบคุณภาพผลิตภัณฑ์ไฟฟ้าแรงดันต่ำเจ้อเจียง เทอร์โมเซตติง เปลือกมีความทนทานต่อความร้อน ทนต่อแรงกระแทก และประสิทธิภาพการดับไฟได้ดีเยี่ยม ในขณะที่มีคุณภาพสูง ขั้วทองแดงช่วยให้มั่นใจได้ถึงการนำไฟฟ้าที่เสถียร ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอายุที่เข้มงวดและทนต่อการทดสอบแรงดันไฟฟ้ามาก่อน การส่งมอบช่วยให้การดำเนินงานมีเสถียรภาพในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

การวิเคราะห์โครงสร้าง

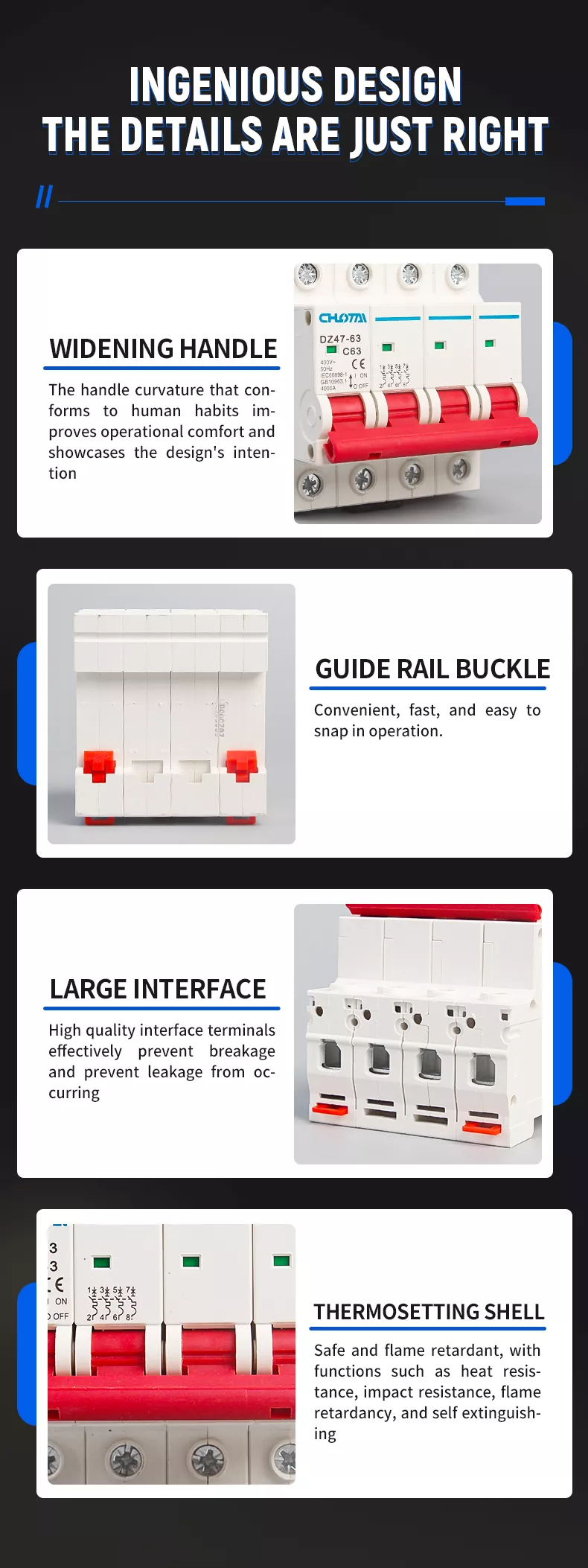

MCB ใช้โครงสร้างที่กะทัดรัดและเป็นวิทยาศาสตร์ โดยมีจุดเด่นในการออกแบบ 4 ประการ:

1. ด้ามจับแบบ D ที่กว้างขึ้น: ความโค้งตามหลักสรีรศาสตร์สอดคล้องกับนิสัยของมนุษย์ ปรับปรุงความสะดวกสบายในการปฏิบัติงาน และการควบคุมเปิด/ปิดที่ใช้งานง่าย

2. หัวเข็มขัดรางนำ: การติดตั้งราง DIN35 มม. มาตรฐาน การติดตั้งแบบ snap-in ที่สะดวกและรวดเร็วสำหรับตู้กระจายสินค้า

3. เทอร์มินัลอินเทอร์เฟซขนาดใหญ่: ขั้วต่อทองแดงคุณภาพสูงป้องกันการแตกหักและรั่วซึมได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าสายไฟมีความปลอดภัยและสูญเสียน้อย

4. เทอร์โมเซตติงเชลล์: วัสดุ PC ทนไฟ ทนความร้อน ทนต่อแรงกระแทก และมีคุณสมบัติดับไฟได้เอง การป้องกันความปลอดภัยที่เชื่อถือได้

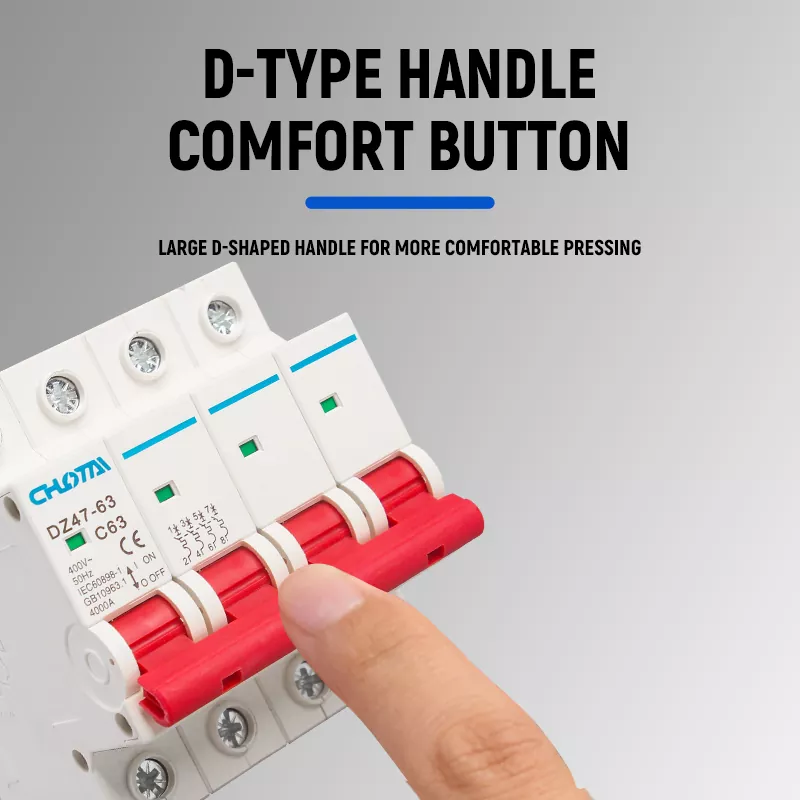

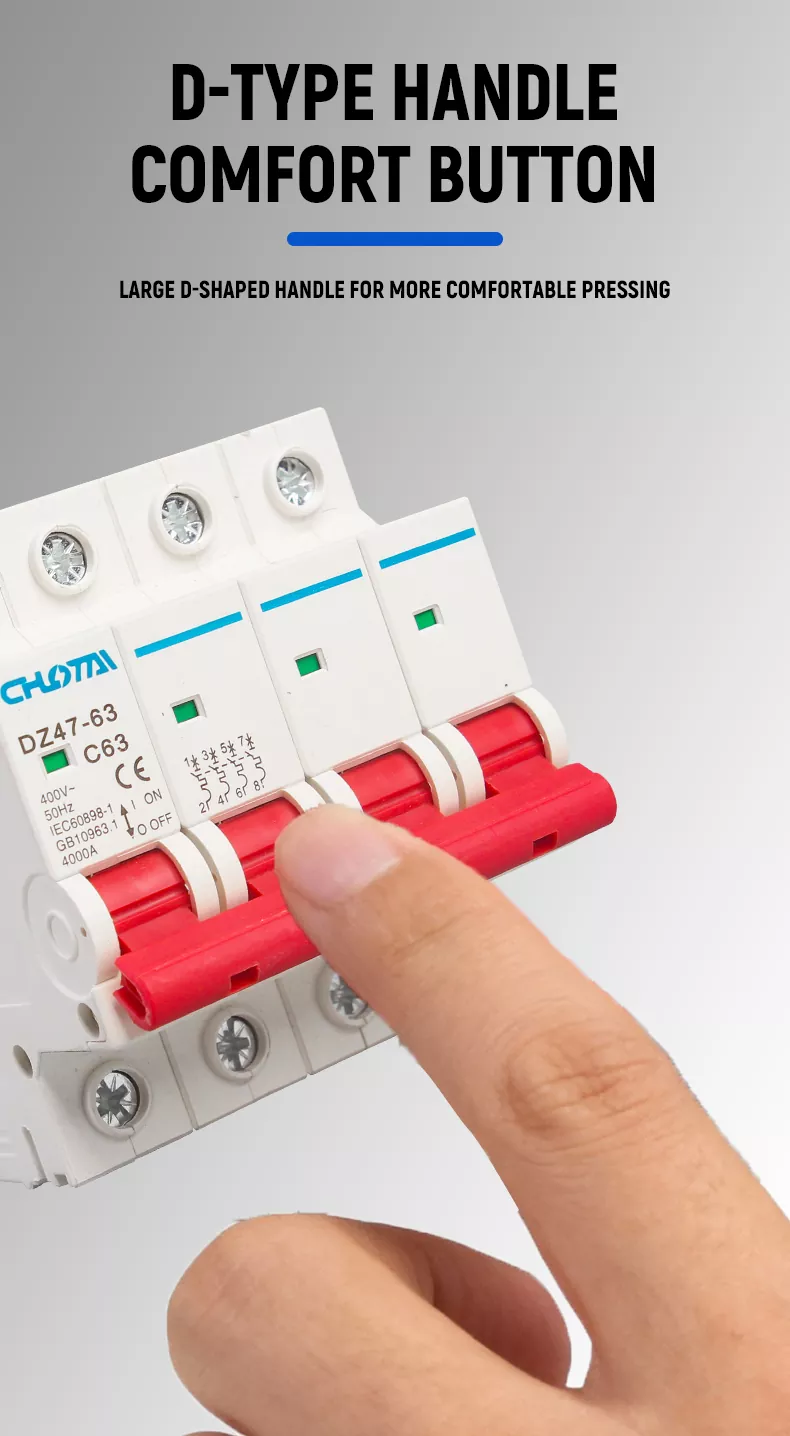

ด้ามจับแบบ D-TYPE ตามหลักสรีระศาสตร์เพื่อการใช้งานที่สะดวกสบาย

มาพร้อมกับด้ามจับที่กว้างขึ้นรูปตัว D ขนาดใหญ่ที่ออกแบบมาเพื่อให้เหมาะกับพฤติกรรมการใช้งานของมนุษย์ ด้ามจับโค้งมน ช่วยเพิ่มความสะดวกสบายในการปฏิบัติงาน ลดความเมื่อยล้าระหว่างการเปลี่ยนบ่อยครั้ง ด้ามจับมองเห็นได้ชัดเจนสีแดงช่วยให้มั่นใจได้ชัดเจน การจดจำสถานะ ทำให้ง่ายต่อการใช้งานแม้ในสภาพแวดล้อมที่มีแสงน้อย

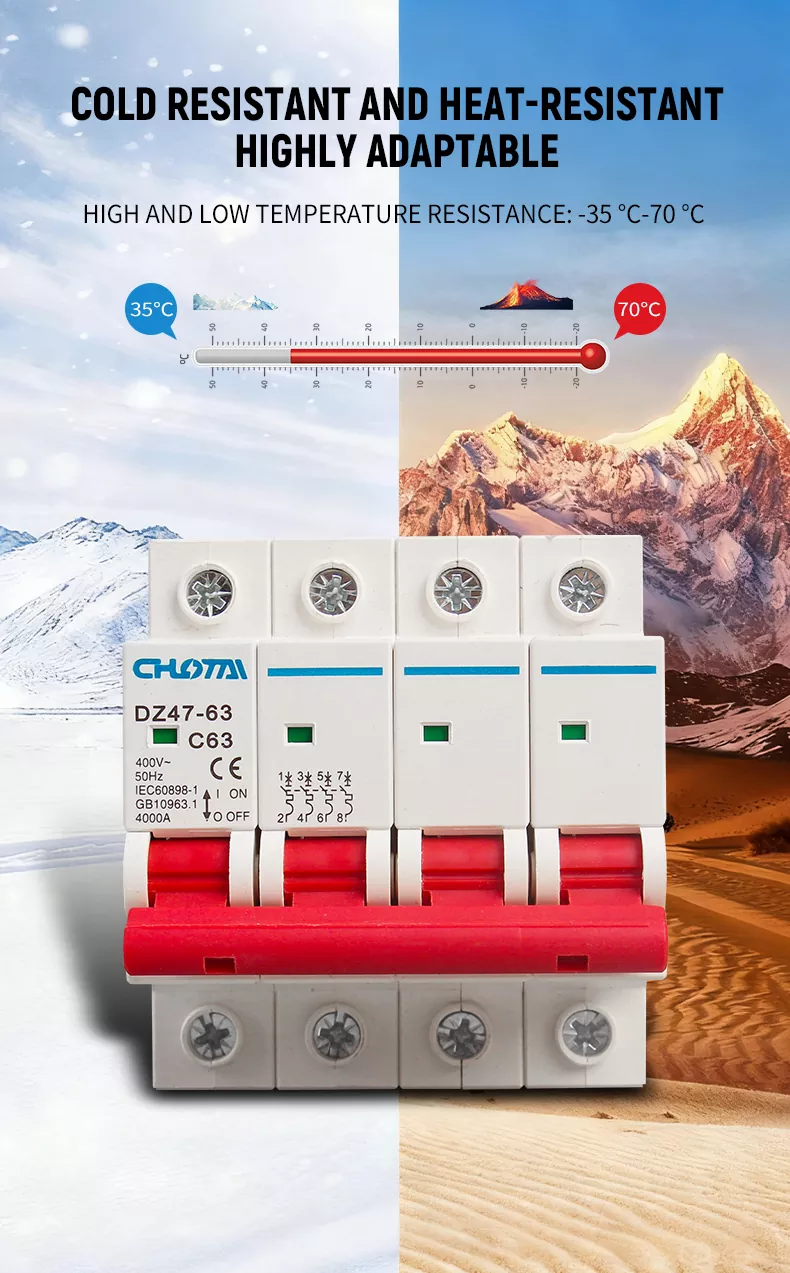

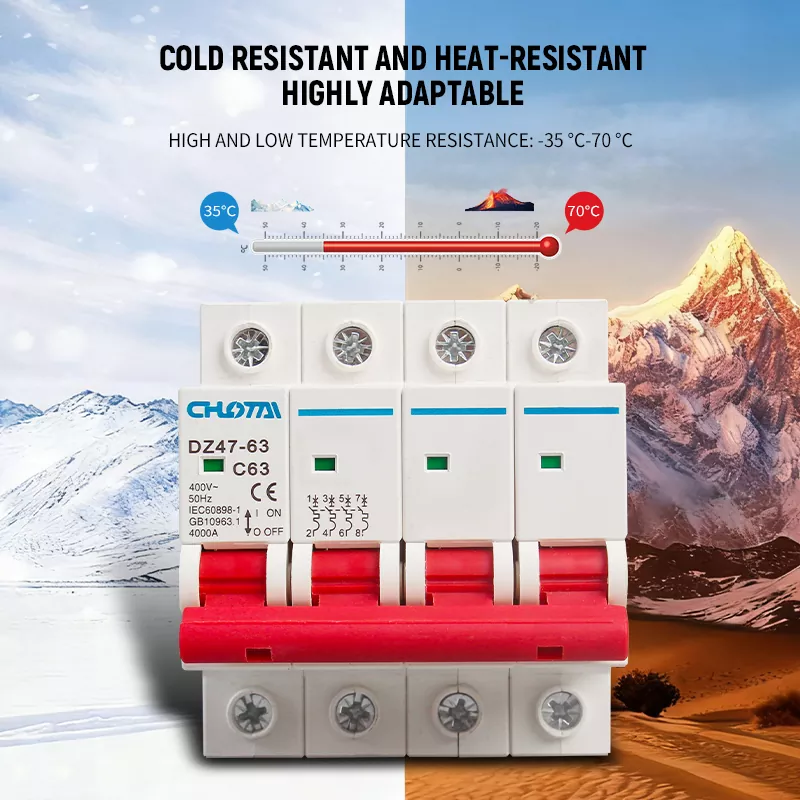

ปรับอุณหภูมิได้กว้าง

MCB มีคุณสมบัติทนต่ออุณหภูมิสูงและต่ำได้อย่างดีเยี่ยม โดยมีช่วงอุณหภูมิในการทำงานอยู่ที่-35°ซ ถึง 70°ซ. ทำงานได้อย่างเสถียรในสภาพอากาศหนาวเย็นจัด (พื้นที่อัลไพน์) และอุณหภูมิสูง (ทะเลทราย โรงงานอุตสาหกรรม) สภาพแวดล้อมทำให้มั่นใจได้ถึงการป้องกันวงจรที่เชื่อถือได้ในสภาพอากาศต่างๆ

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

จุดขายหลักหกประการ

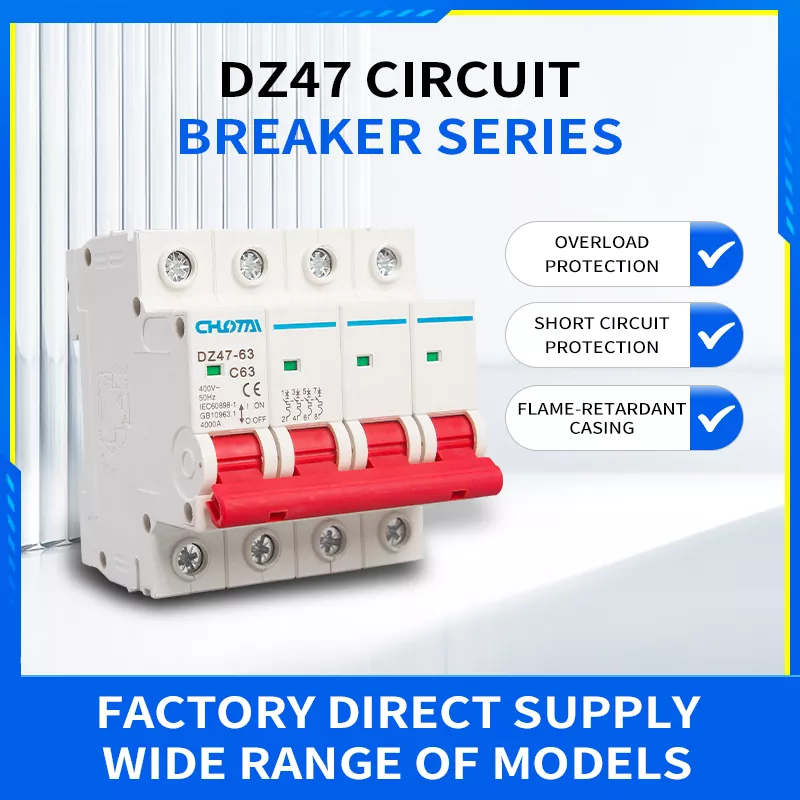

• ป้องกันการโอเวอร์โหลดและการลัดวงจร: การป้องกันแบบคู่เพื่อปกป้องวงจรและอุปกรณ์ไฟฟ้าไม่ให้เสียหาย

• เปลือกสารหน่วงไฟ: วัสดุ PC เทอร์โมเซตติงความแข็งแรงสูง ทนความร้อน ทนต่อแรงกระแทก และดับไฟได้เอง

• ด้ามจับแบบ D-TYPE ตามหลักสรีระศาสตร์: การออกแบบส่วนโค้งที่กว้างขึ้นเพื่อการใช้งานที่สะดวกสบายและง่ายดาย

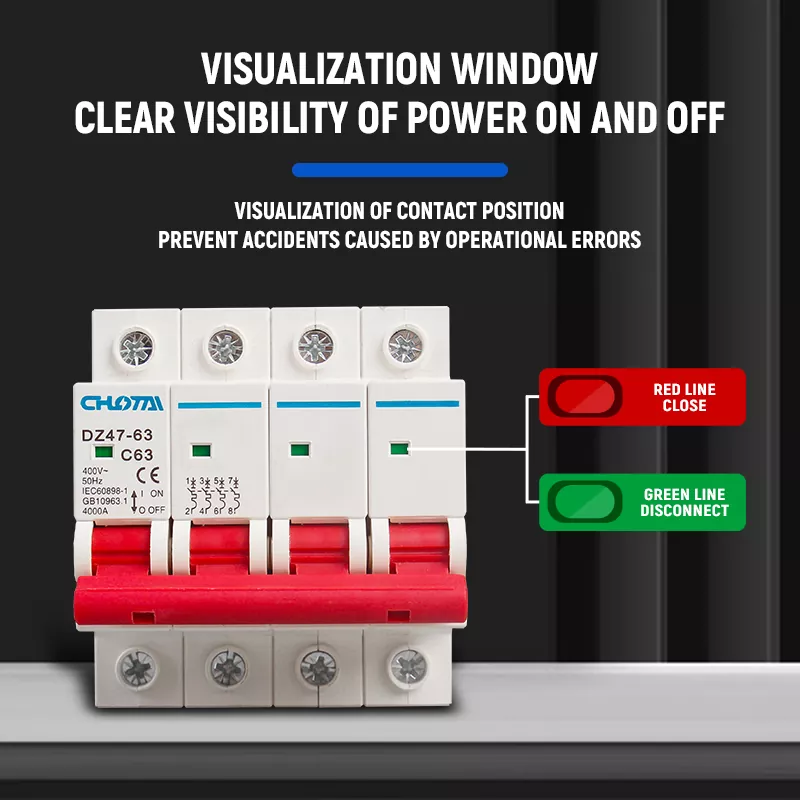

• หน้าต่างสถานะภาพ: สัญญาณเปิด/ปิดที่ชัดเจน ช่วยลดความเสี่ยงในการปฏิบัติงานและอุบัติเหตุ

• ทนต่ออุณหภูมิกว้าง: ช่วงการทำงาน -35°C ถึง 70°C ปรับให้เข้ากับทุกสภาพแวดล้อมสภาพอากาศ

• การรับรองสิทธิ์: ได้รับการรับรอง CE, CCC ตรงตามมาตรฐานความปลอดภัยสากล IEC60898-1 และ GB10963.1

เปลือกแข็งและหน่วงไฟ

เปลือกทำจากวัสดุเทอร์โมเซตติง PC ประสิทธิภาพสูง พร้อมพื้นผิวเรียบ ไร้เสี้ยน และดีเยี่ยม ความแข็งแรงทางกล โดดเด่นด้วยคุณสมบัติหน่วงการติดไฟ ทนความร้อน ทนต่อแรงกระแทก และ คุณสมบัติดับไฟได้เองป้องกันเพลิงไหม้ที่เกิดจากการลัดวงจรและการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ วัสดุก็คือ ยังต่อต้านริ้วรอยและทนต่อการกัดกร่อน ทำให้มั่นใจได้ถึงการใช้งานอย่างปลอดภัยในระยะยาวในสภาพแวดล้อมที่ซับซ้อนต่างๆ

ขั้วต่อคุณภาพสูงและการต่อสายไฟที่ง่ายดาย

ติดตั้งขั้วต่ออินเทอร์เฟซขนาดใหญ่คุณภาพสูงที่ทำจากทองแดงที่มีความนำไฟฟ้าสูง การเดินสายไฟแผ่นแรงดัน การออกแบบบอร์ดช่วยให้มั่นใจได้ว่าสายไฟมีความมั่นคง ป้องกันการแตกหักและรั่วซึมได้อย่างมีประสิทธิภาพ พื้นที่เทอร์มินัลขนาดใหญ่ รองรับสายไฟหนาทำให้การติดตั้งง่ายขึ้นและเชื่อถือได้มากขึ้น ด้วยความสามารถในการโอเวอร์โหลดที่แข็งแกร่งและใช้พลังงานต่ำ การสูญเสีย

การติดตั้งราง DIN แบบมาตรฐาน

ออกแบบมาสำหรับการติดตั้งรางนำมาตรฐาน DIN35mm สากล พร้อมหัวเข็มขัดแบบ snap-in ที่สะดวกสบาย มันเข้ากันได้ ด้วยตู้จ่ายไฟมาตรฐาน กล่องควบคุมไฟฟ้า และระบบจ่ายไฟ ทำให้รวดเร็ว, การติดตั้งและถอดชิ้นส่วนโดยไม่ต้องใช้เครื่องมือ เหมาะสำหรับการปรับใช้อย่างรวดเร็วในสถานการณ์ต่างๆ

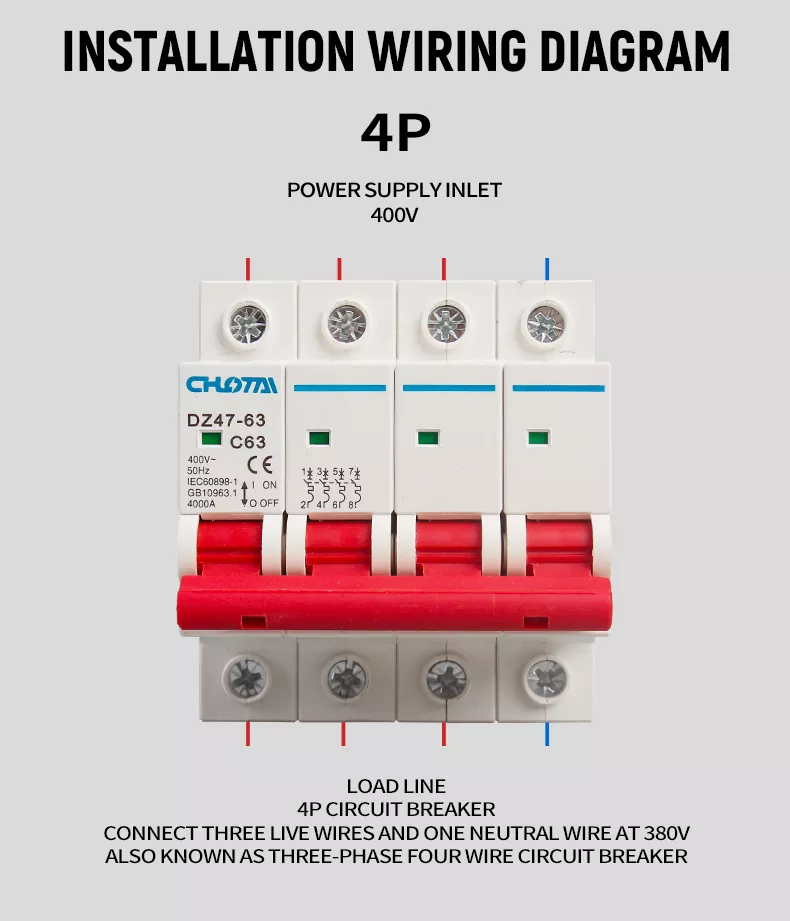

แผนภาพการเดินสายไฟการติดตั้ง 4ป

เชื่อมต่อทางเข้าแหล่งจ่ายไฟ 3 เฟส 400V (สายไฟที่มีกระแสไฟฟ้า 3 เส้น + สายนิวทรัล 1 เส้น) เข้ากับขั้วต่อด้านบนของ 4P MCB

เชื่อมต่อโหลด (อุปกรณ์) เข้ากับขั้วต่อด้านล่างของ MCB โดยจับคู่ลำดับเฟสและสายไฟที่เป็นกลาง

ตรวจสอบให้แน่ใจว่าสายไฟทั้งหมดแน่นหนาเพื่อหลีกเลี่ยงไม่ให้การเชื่อมต่อเกิดความร้อนสูงเกินไปและหลวม

เปิด MCB เพื่อยืนยันแหล่งจ่ายไฟปกติ

หมายเหตุ: เบรกเกอร์ 4P นี้เป็นอุปกรณ์สี่สายสามเฟส ใช้เชื่อมต่อสายไฟที่มีกระแสไฟฟ้าสามเส้นและสายกลางหนึ่งเส้น สายไฟสำหรับระบบไฟฟ้าสามเฟส 380V/400V

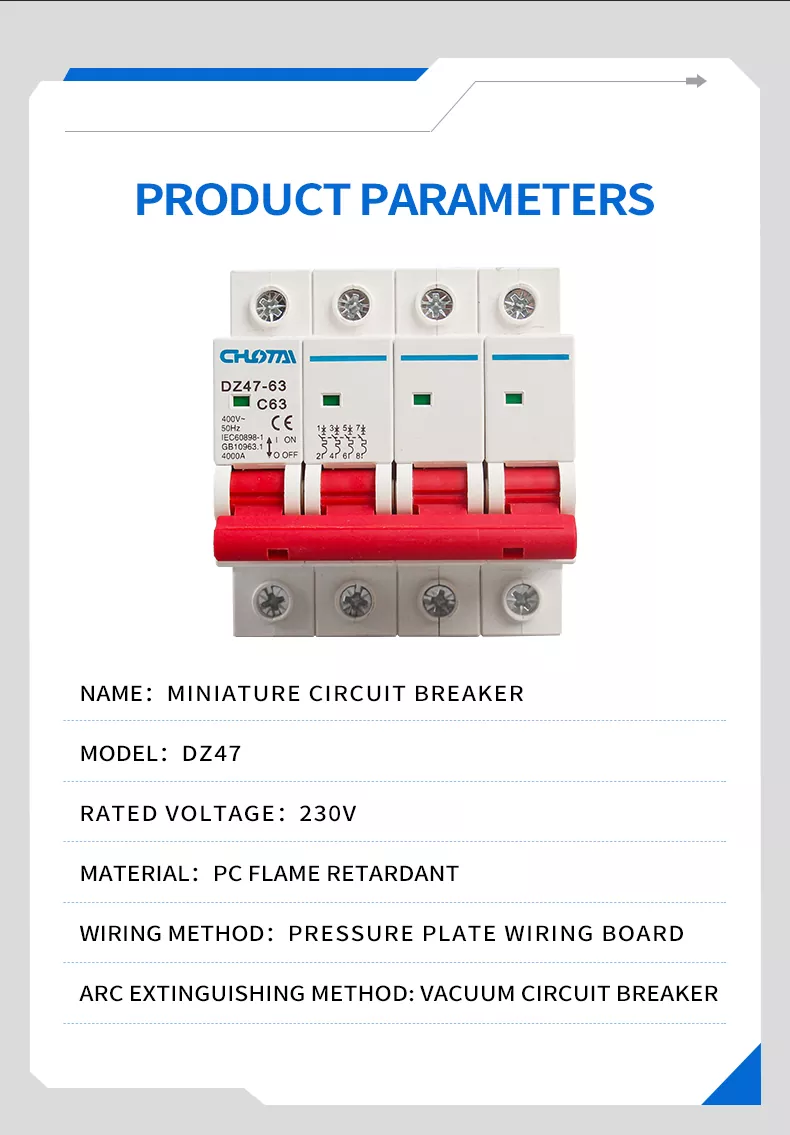

พารามิเตอร์ผลิตภัณฑ์

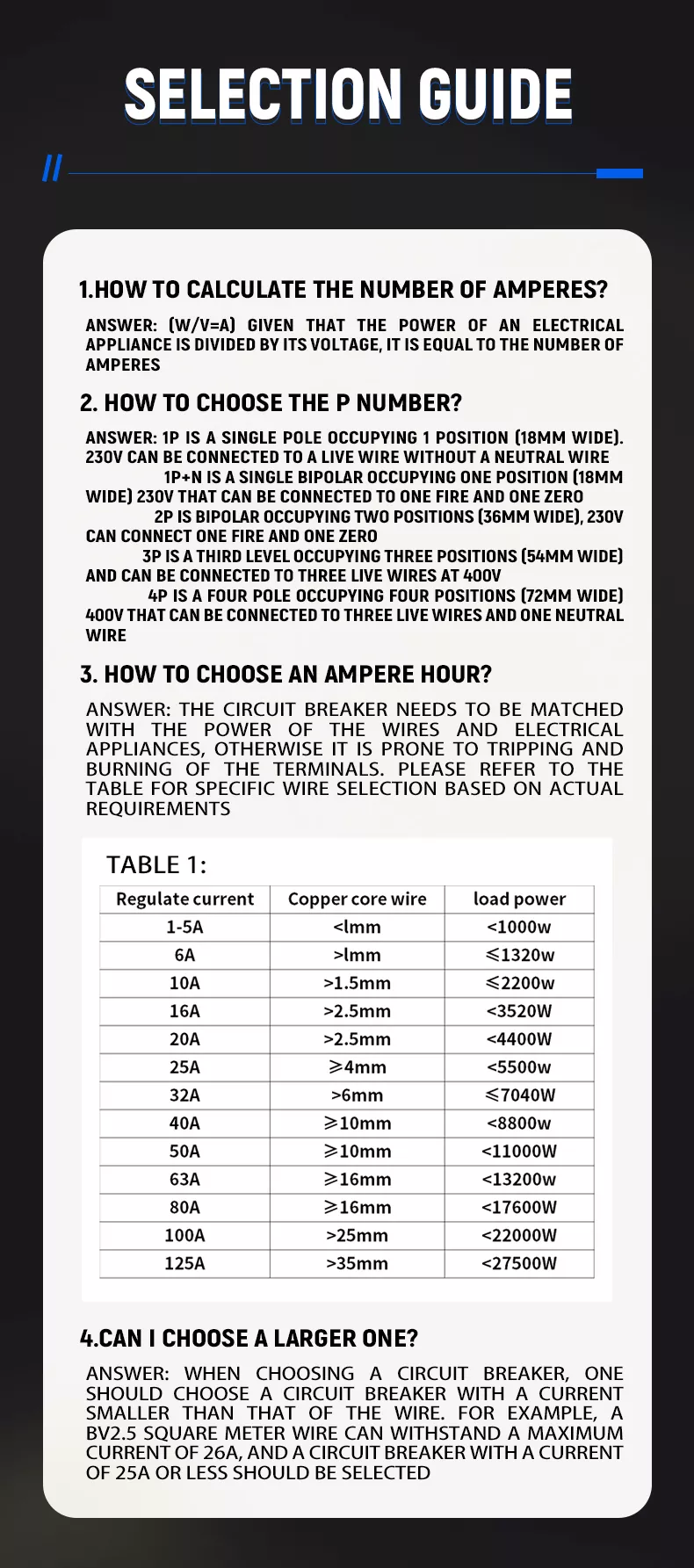

คู่มือการเลือก

1. วิธีคำนวณจำนวนแอมแปร์

สูตร:กระแส (A) = กำลัง (W) / แรงดัน (V). คำนวณกระแสไฟฟ้าที่ต้องการตามกำลังของเครื่องใช้ไฟฟ้าของคุณ

2. จะเลือกหมายเลขขั้วโลกได้อย่างไร?

• 1ป: เสาเดี่ยว, 1 โมดูล (กว้าง 18 มม.) สำหรับสายไฟที่มีกระแสไฟฟ้า 230V เท่านั้น (ไม่มีความเป็นกลาง)

• 1พี+น: 1 โมดูล (กว้าง 18 มม.) สำหรับ 230V สด + เป็นกลาง

• 2พี: 2 โมดูล (กว้าง 36 มม.) สำหรับ 230V สด + เป็นกลาง

• 3ป: 3 โมดูล (กว้าง 54 มม.) สำหรับสายไฟที่มีกระแสไฟฟ้า 3 เฟส 400V

• 4ป: 4 โมดูล (กว้าง 72 มม.) สำหรับ 400V 3 เฟส + เป็นกลาง (ผลิตภัณฑ์นี้)

3. จะเลือกพิกัดแอมแปร์ได้อย่างไร

จับคู่พิกัดเบรกเกอร์กับสายไฟและอุปกรณ์เพื่อหลีกเลี่ยงการสะดุดหรือขั้วต่อร้อนเกินไป โปรดดูตาราง ด้านล่าง:

4. ฉันสามารถเลือกอันที่ใหญ่กว่านี้ได้หรือไม่?

เลขที่ เลือกเบรกเกอร์ที่มีพิกัดปัจจุบันเสมอเล็กกว่าความสามารถในการรองรับสูงสุดของลวด. ตัวอย่างเช่น สายไฟ BV ขนาด 2.5 มม.² สามารถทนกระแสไฟได้สูงสุด 26A ดังนั้นจึงต้องเลือกเบรกเกอร์ขนาด 25A หรือต่ำกว่า

ใช้กันอย่างแพร่หลาย

เซอร์กิตเบรกเกอร์ขนาดเล็ก 4P 63A DZ47 ของเราถูกนำมาใช้กันอย่างแพร่หลายใน:

• อาคารที่อยู่อาศัย: กล่องกระจายไฟบ้าน 3 เฟส 4 สาย ป้องกันไฟ

• อาคารพาณิชย์: อาคารสำนักงาน ห้างสรรพสินค้า ระบบจำหน่ายไฟฟ้าของโรงแรม

• อุปกรณ์อุตสาหกรรม: โรงปฏิบัติงานโรงงาน สายการผลิต การควบคุมและป้องกันไฟ 3 เฟส

• ตู้กระจายสินค้า: กล่องจ่ายไฟ, สวิตซ์หลักของตู้ควบคุมไฟฟ้า

• พลังงานหมุนเวียน: ระบบพลังงานแสงอาทิตย์, ป้องกันการกระจายพลังงานลม

• โครงสร้างพื้นฐาน: สิ่งอำนวยความสะดวกสาธารณะ, ไฟถนน, การป้องกันไฟสถานีฐานการสื่อสาร

คำถามที่พบบ่อย

1. หน้าที่หลักของ 4P 63A DZ47 MCB นี้คืออะไร

เป็นอุปกรณ์ป้องกันวงจร 3 เฟส 4 สายที่ให้การป้องกันการโอเวอร์โหลด และป้องกันการลัดวงจร. มันจะตัดการจ่ายไฟโดยอัตโนมัติเมื่อวงจรโอเวอร์โหลดหรือลัดวงจรเพื่อป้องกัน เพลิงไหม้ทางไฟฟ้าและอุปกรณ์เสียหายทำให้มั่นใจในความปลอดภัยของระบบไฟฟ้า

2. แรงดันไฟฟ้าและกระแสไฟที่กำหนดของผลิตภัณฑ์นี้คือเท่าไร?

นี่คือรุ่น 4P 63A ซึ่งมีแรงดันไฟฟ้าอยู่ที่400V~ (เหมาะสำหรับระบบไฟฟ้า 3 เฟส 4 สาย) และพิกัดกระแสไฟฟ้าของ63กด้วยความสามารถในการทำลาย 4000A

3. วิธีการติดตั้งคืออะไร?

มันรองรับการติดตั้งรางนำมาตรฐาน DIN35mmด้วยการออกแบบหัวเข็มขัดแบบ snap-in เพื่อการติดตั้งที่ง่ายและรวดเร็ว เข้ากันได้กับตู้กระจายมาตรฐานทั้งหมด

4. ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ผลิตภัณฑ์มีความสามารถในการปรับอุณหภูมิได้ดีเยี่ยม โดยมีช่วงอุณหภูมิในการทำงานอยู่ที่-35°ซ ถึง 70°ซเหมาะสำหรับใช้ในสภาพแวดล้อมที่เย็นจัดและมีอุณหภูมิสูงมาก

5. จะเลือกพิกัดเซอร์กิตเบรกเกอร์ที่ถูกต้องได้อย่างไร?

ขั้นแรก คำนวณกระแสไฟฟ้าที่ต้องการโดยใช้กระแส = กำลัง / แรงดันไฟฟ้า จากนั้นเลือกพิกัดของเบรกเกอร์เล็กกว่าความสามารถในการรองรับสูงสุดของลวด เพื่อความปลอดภัย โปรดดูตารางคำแนะนำการเลือกของเราสำหรับการจับคู่โดยละเอียด

6. ผลิตภัณฑ์นี้มีใบรับรองอะไรบ้าง?

DZ47-63 MCB ของเราผ่านไปแล้วการรับรองซีอี (สอดคล้องกับมาตรฐานของสหภาพยุโรป) และการรับรองซีซีซี (สอดคล้องกับมาตรฐานแห่งชาติของจีน) และตรงตามมาตรฐานความปลอดภัยสากล IEC60898-1 และ GB10963.1
