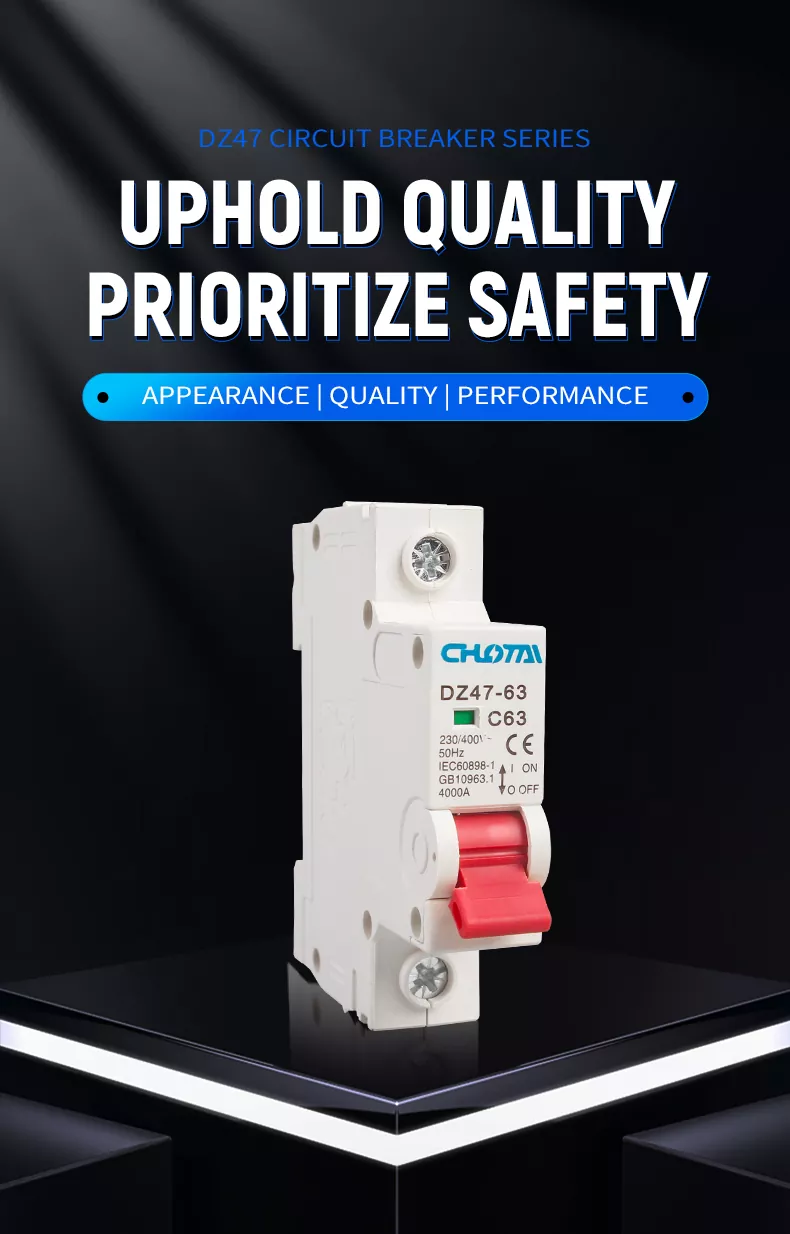

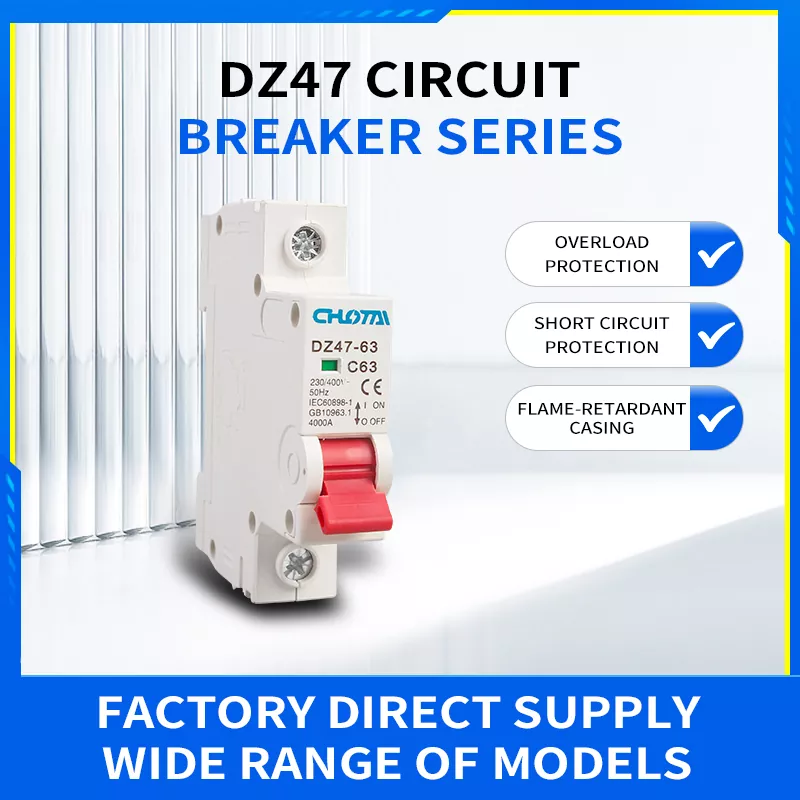

1P 63A DZ47 เบรกเกอร์วงจรขนาดเล็ก

Eton Electric 1P 63A DZ47 มิเนียเจอร์เซอร์กิตเบรกเกอร์ (รุ่น DZ47-63) เป็นวงจรประสิทธิภาพสูง อุปกรณ์ป้องกันที่ออกแบบมาสำหรับระบบไฟฟ้าที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม ออกแบบอย่างแม่นยำ การผลิตและการควบคุมคุณภาพอย่างเข้มงวด ช่วยให้มั่นใจได้ถึงการโอเวอร์โหลดและการป้องกันการลัดวงจรที่เชื่อถือได้ ความปลอดภัยของวงจรไฟฟ้าและอุปกรณ์ ด้วยช่วงอุณหภูมิการทำงานที่กว้าง อายุการใช้งานยาวนาน และ การออกแบบที่ใช้งานง่าย เป็นตัวเลือกที่เหมาะสำหรับกล่องจ่ายไฟ การจ่ายไฟภายในบ้าน และระบบอัตโนมัติทางอุตสาหกรรม โครงการ

แนะนำบริษัท

มุ่งมั่นที่จะให้บริการควบคุมระบบอัตโนมัติทางอุตสาหกรรมอย่างครบวงจร ตอบสนองความต้องการในทุกด้านของ ระบบไฟฟ้าที่มีการกระจายพลังงานอัจฉริยะที่แม่นยำ เชื่อถือได้ ประหยัดพลังงาน และเป็นมิตรกับสิ่งแวดล้อม ผลิตภัณฑ์

หมดกังวลเรื่องความปลอดภัยทางไฟฟ้าของคุณ

คุณมีปัญหากับอันตรายด้านความปลอดภัยทางไฟฟ้าเหล่านี้หรือไม่? เซอร์กิตเบรกเกอร์ขนาดเล็กของเราแก้ปัญหาทั่วไปได้อย่างมีประสิทธิภาพ ความเสี่ยงด้านไฟฟ้า:

• ไฟฟ้าเกินพิกัด: ตัดไฟอัตโนมัติเมื่อโหลดเกินพิกัดกระแส ป้องกันวงจรไหม้

• อันตรายจากการรั่วไหล: แยกวงจรความผิดปกติได้ทันเวลา เพื่อหลีกเลี่ยงไฟฟ้าช็อตและอุบัติเหตุไฟไหม้

• ภัยพิบัติฟ้าผ่า: ให้การป้องกันวงจรที่เชื่อถือได้ระหว่างฟ้าผ่า ปกป้องอุปกรณ์ไฟฟ้าดาวน์สตรีม

ข้อดีหลักหกประการ

เซอร์กิตเบรกเกอร์ของเราขับเคลื่อนด้วยเทคโนโลยีระดับมืออาชีพ พร้อมการรับประกันความปลอดภัย 6 หลัก:

• ป้องกันการลัดวงจร: ตัดไฟทันทีกรณีไฟฟ้าลัดวงจรป้องกันอันตรายจากไฟไหม้

• การป้องกันการโอเวอร์โหลด: ตัดการเชื่อมต่อวงจรโดยอัตโนมัติเมื่อโอเวอร์โหลด ปกป้องสายไฟและเครื่องใช้ไฟฟ้า

• วัสดุหน่วงไฟ: เปลือกทนอุณหภูมิสูง ดับไฟได้เอง ปิดกั้นแหล่งกำเนิดไฟได้อย่างมีประสิทธิภาพ

• การใช้ไฟฟ้าอย่างปลอดภัย: ปฏิบัติตามมาตรฐานสากลและมาตรฐานระดับชาติอย่างเคร่งครัดเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย

• วิศวกรรมความแม่นยำ: กระบวนการผลิตที่พิถีพิถัน ประสิทธิภาพที่มั่นคงและเชื่อถือได้

• การรับรองซีซีซี: การรับรองระดับประเทศที่เชื่อถือได้ผลิตภัณฑ์ของแท้พร้อมรับประกันคุณภาพ

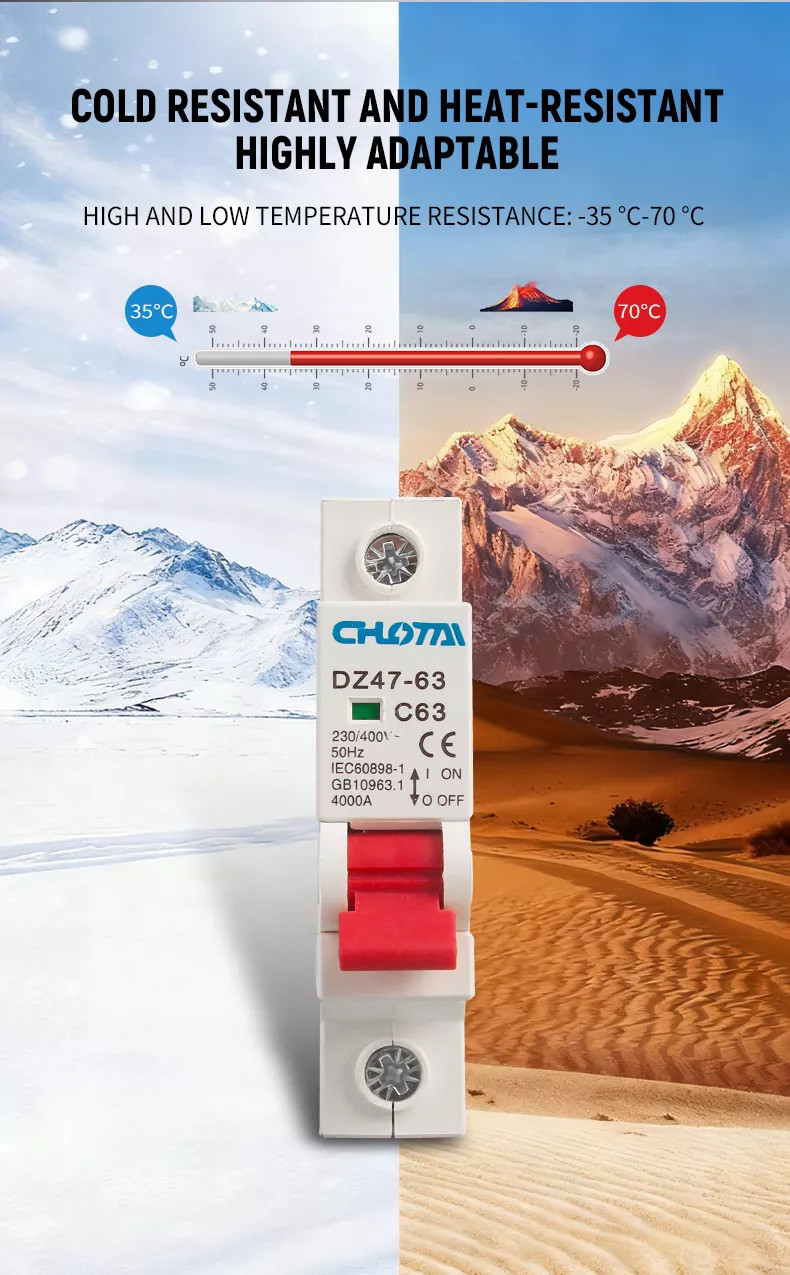

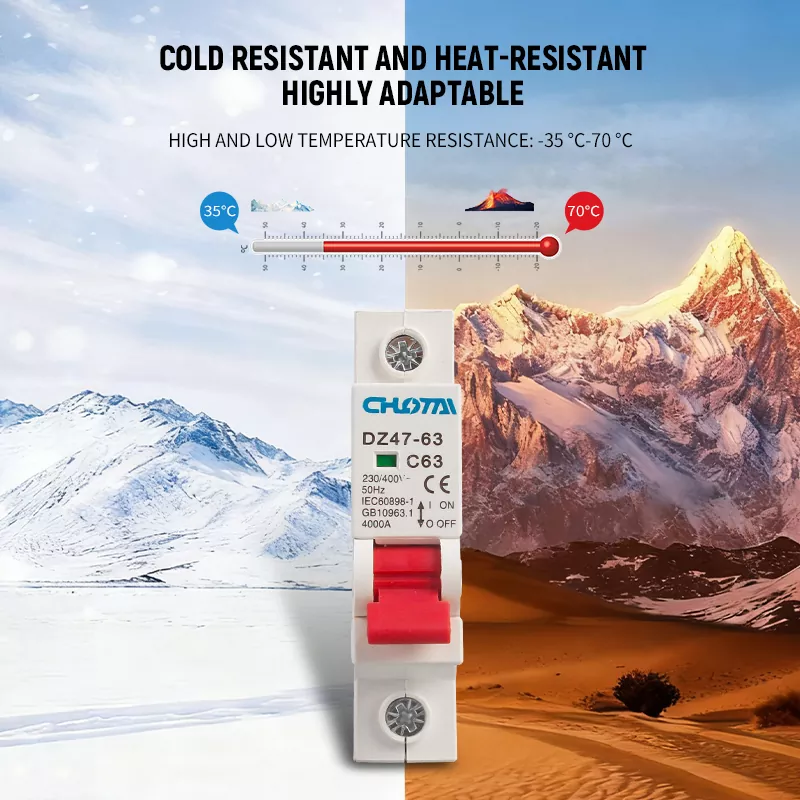

ทนต่ออุณหภูมิที่สูงเป็นพิเศษ ปรับตัวได้กว้าง

ไม่ว่าในสภาพแวดล้อมที่เย็นจัดหรือมีอุณหภูมิสูง เครื่องจะรักษาประสิทธิภาพที่มั่นคง:

• ช่วงอุณหภูมิการทำงานกว้าง: -35°C ถึง 70°C เหมาะสำหรับพื้นที่ภาคเหนือที่มีอากาศหนาวเย็นและสภาพแวดล้อมทางอุตสาหกรรมที่มีอุณหภูมิสูง

• ประสิทธิภาพที่มั่นคง: ไม่มีความล้มเหลวหรือการทำงานผิดพลาดในอุณหภูมิที่สูงเกินไป ทำให้มั่นใจได้ถึงการป้องกันวงจรที่เชื่อถือได้ในระยะยาว

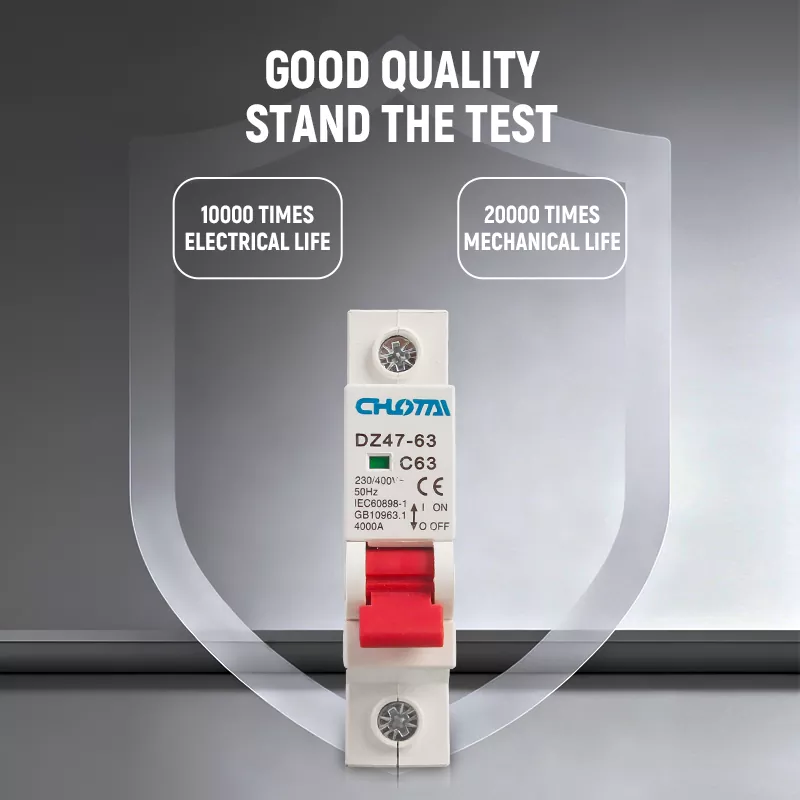

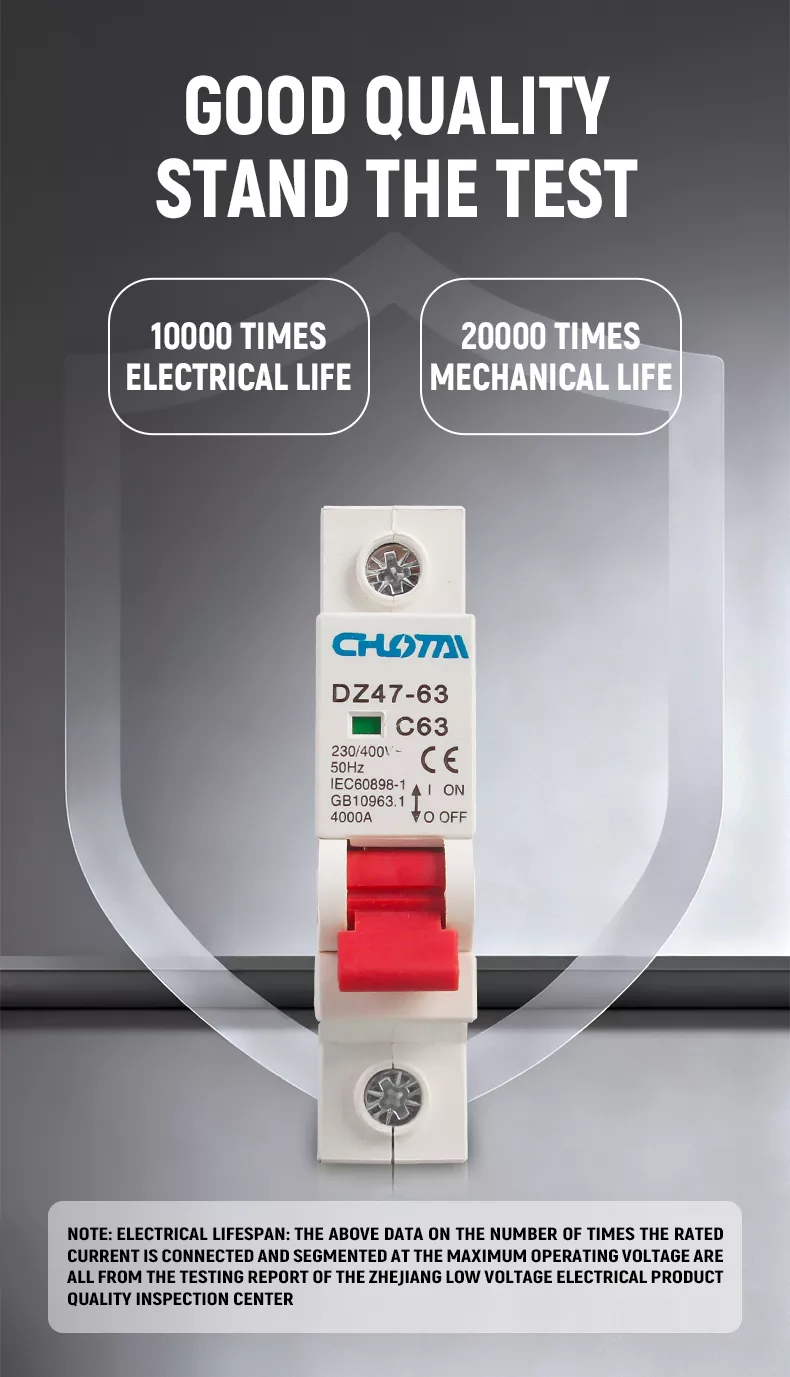

ความทนทานเป็นเลิศ ยืนหยัดผ่านการทดสอบของกาลเวลา

การทดสอบที่เข้มงวดช่วยให้มั่นใจได้ถึงการใช้งานที่มั่นคงในระยะยาว:

• อายุการใช้งานไฟฟ้า 10,000 เท่า: ทดสอบโดยศูนย์ตรวจสอบคุณภาพผลิตภัณฑ์ไฟฟ้าแรงดันต่ำเจ้อเจียง ประสิทธิภาพการทำงานที่มั่นคงหลังจาก 10,000 ครั้ง ของกระแสไฟเปิด-ปิดที่กำหนดที่แรงดันไฟฟ้าขณะทำงานสูงสุด

• อายุการใช้งานเครื่องกล 20,000 เท่า: โครงสร้างภายในที่แข็งแกร่ง การทำงานเชิงกลที่ทนทาน เหมาะสำหรับสถานการณ์การสลับบ่อยครั้ง

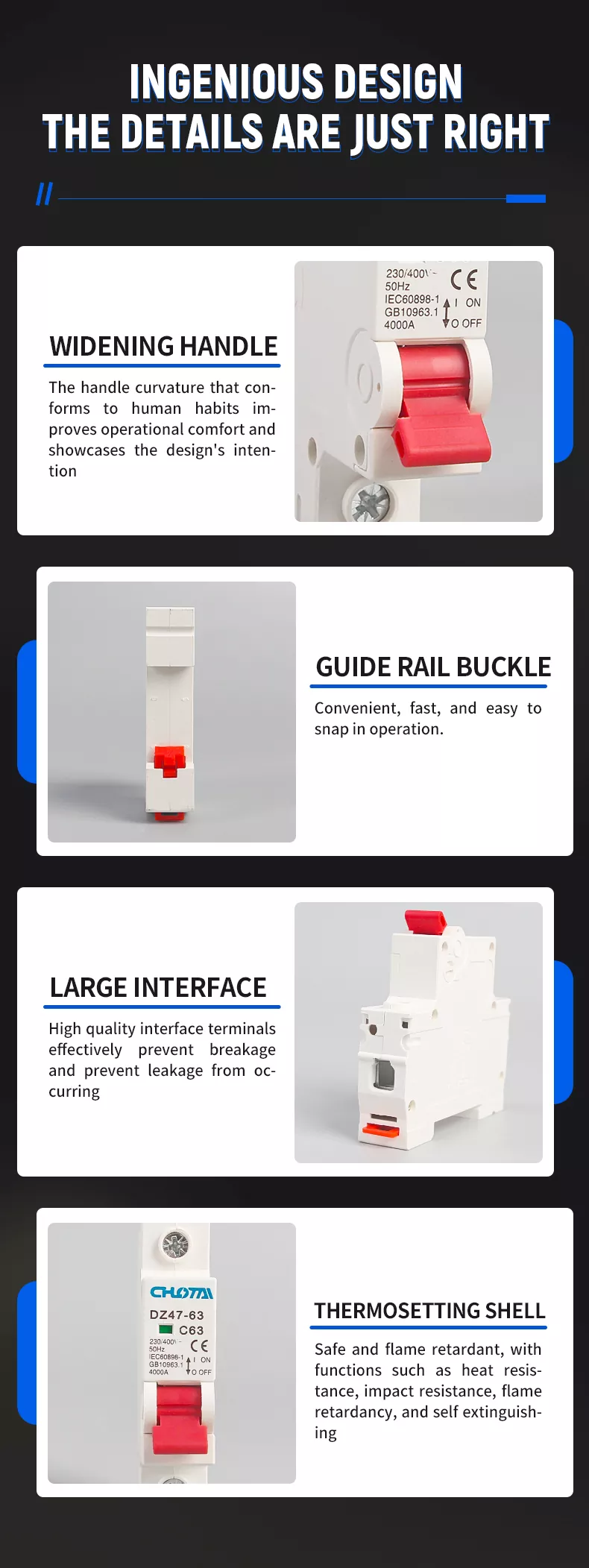

การออกแบบรายละเอียดอันชาญฉลาด

ทุกรายละเอียดได้รับการออกแบบเพื่อประสบการณ์ผู้ใช้และความปลอดภัย:

1. ด้ามจับขยับขยาย: ด้ามจับโค้งตามหลักสรีรศาสตร์ ใช้งานสะดวก เปิด/ปิดง่าย

2. หัวเข็มขัดรางนำ: ติดตั้งแบบ snap-on รวดเร็ว สะดวก รวดเร็ว เหมาะสำหรับการติดตั้งราง DIN มาตรฐาน

3. เทอร์มินัลอินเทอร์เฟซขนาดใหญ่: ขั้วต่อคุณภาพสูง ป้องกันการแตกหักและรั่วซึมได้อย่างมีประสิทธิภาพ รับประกันการเดินสายที่เชื่อถือได้

4. เทอร์โมเซตติงเชลล์: สารหน่วงไฟที่ปลอดภัย พร้อมคุณสมบัติทนความร้อน ทนต่อแรงกระแทก สารหน่วงไฟ และดับไฟได้เอง

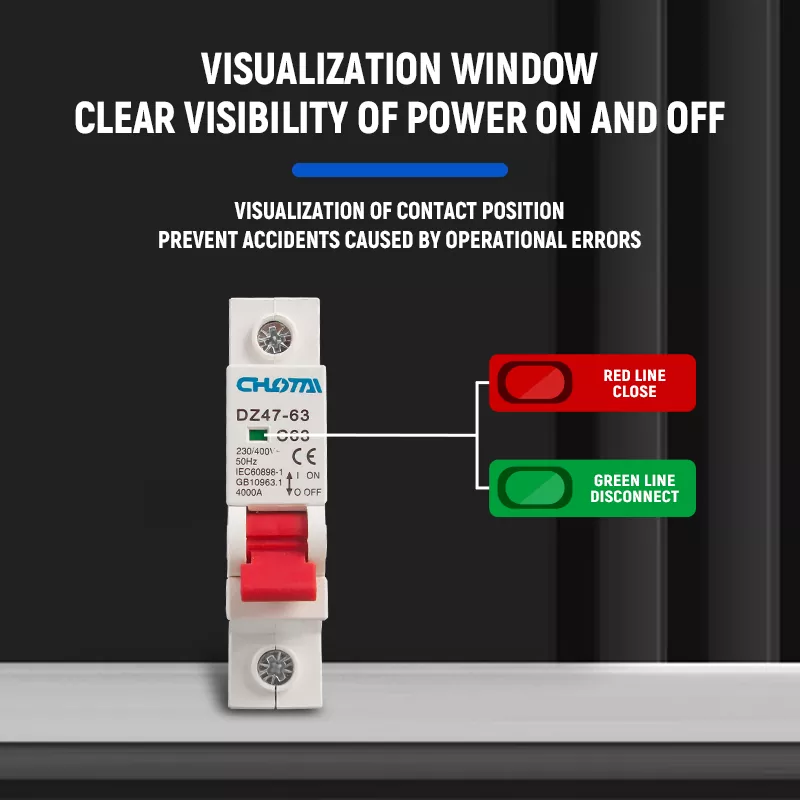

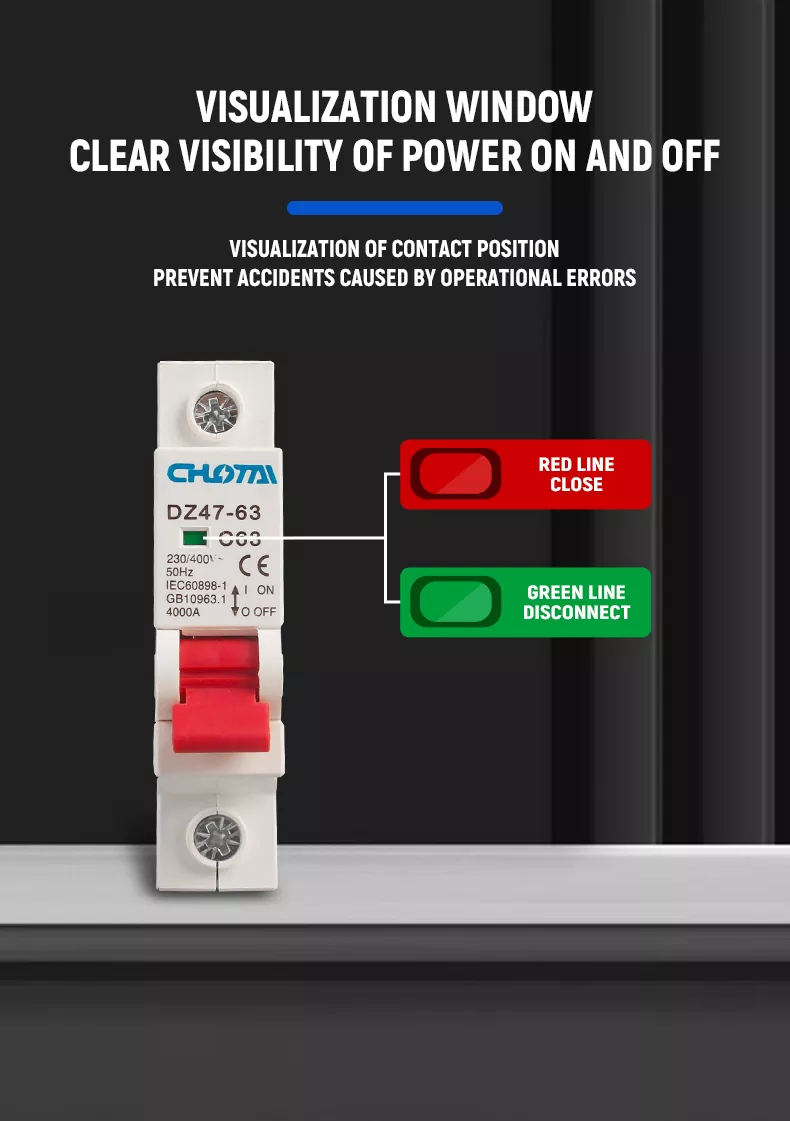

ตัวบ่งชี้สถานะภาพ ชัดเจนในทันที

หลีกเลี่ยงข้อผิดพลาดในการปฏิบัติงานด้วยการแสดงสถานะที่ใช้งานง่าย:

• หน้าต่างการแสดงภาพ: มองเห็นสถานะเปิด/ปิดเครื่องได้ชัดเจน

• รถไฟฟ้าสายสีแดงปิด: จอแสดงผลสีแดงหมายถึงเชื่อมต่อวงจร (ON) แล้ว

• ตัดการเชื่อมต่อสายสีเขียว: จอแสดงผลสีเขียวหมายถึงวงจรถูกตัดการเชื่อมต่อ (ปิด) ป้องกันอุบัติเหตุที่เกิดจากการปฏิบัติงานได้อย่างมีประสิทธิภาพ ข้อผิดพลาด

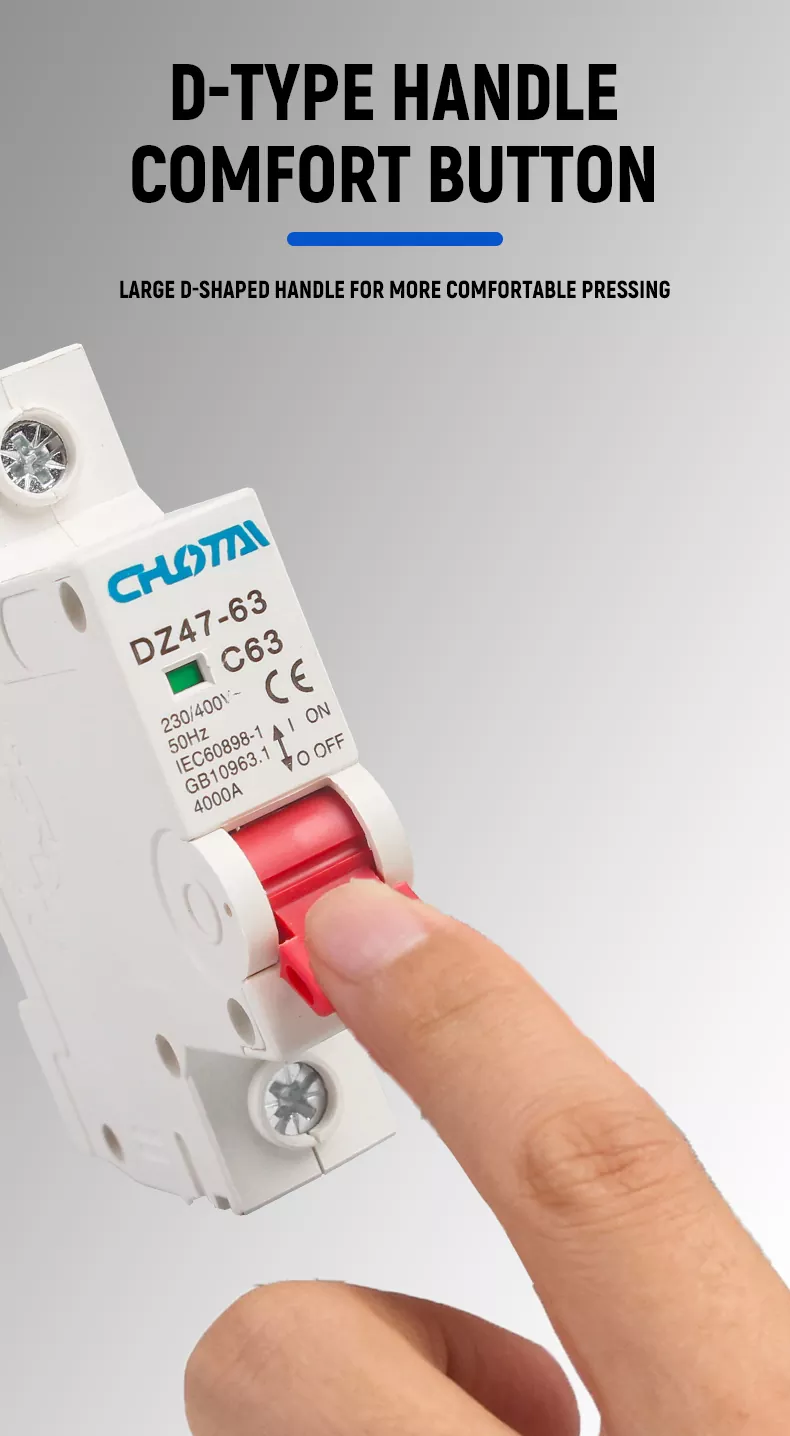

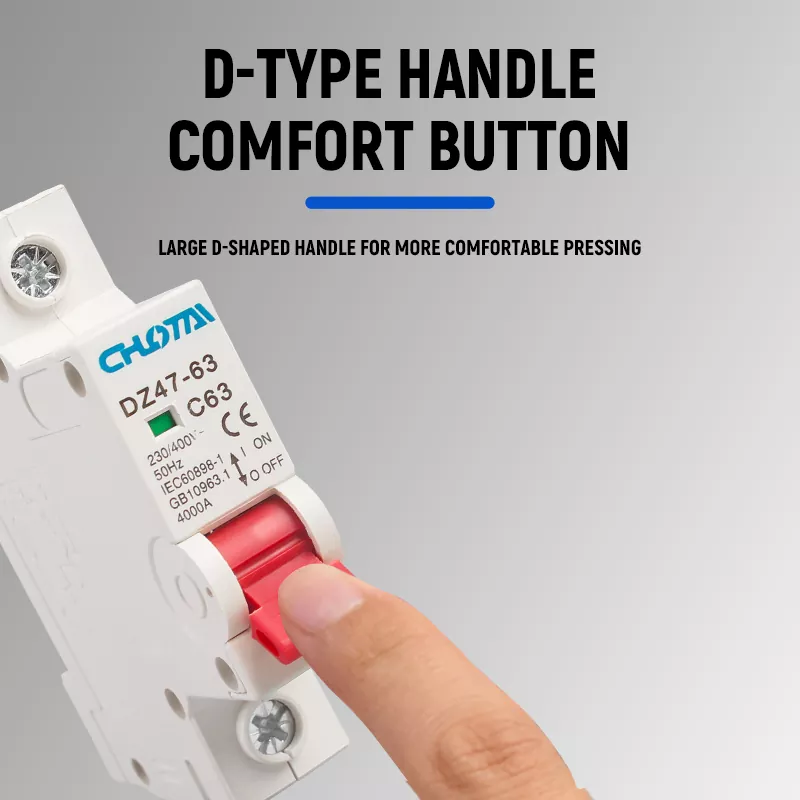

การออกแบบด้ามจับ D-Type ที่สะดวกสบาย

การออกแบบด้ามจับรูปตัว D ขนาดใหญ่ประสบการณ์การกดที่สะดวกสบายยิ่งขึ้น:

• การออกแบบตามหลักสรีรศาสตร์ เหมาะกับเรเดียนของนิ้ว ใช้งานง่ายแม้สวมถุงมือ

• เครื่องหมายเปิด/ปิดที่ชัดเจน ใช้งานง่าย ไม่มีการทำงานผิดพลาด

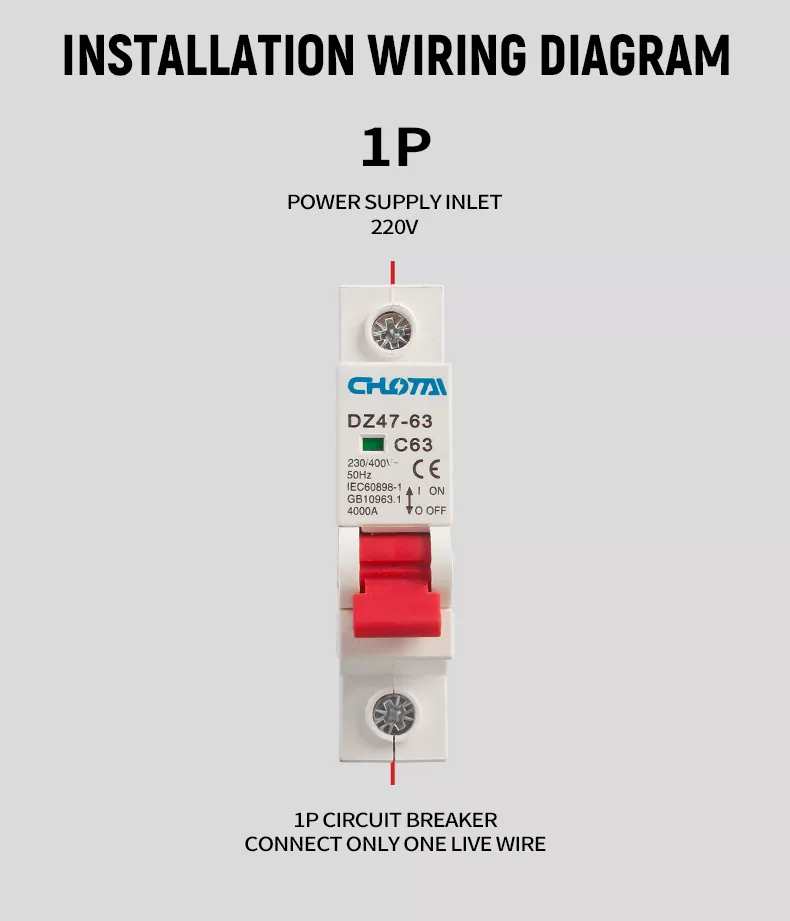

แผนภาพการเดินสายไฟการติดตั้ง 1P

คู่มือการเดินสายไฟที่ง่ายและชัดเจน ติดตั้งง่าย:

• เซอร์กิตเบรกเกอร์ 1P: เชื่อมต่อสายไฟที่มีกระแสไฟฟ้าเส้นเดียวเท่านั้น

• ช่องจ่ายไฟ: สายไฟ 220V เชื่อมต่อกับขั้วบน, ขั้วล่างเชื่อมต่อกับโหลด

• บันทึก: สายนิวทรัลไม่ได้เชื่อมต่อกับเซอร์กิตเบรกเกอร์ 1P โปรดเชื่อมต่อกับแถบนิวทรัลแยกต่างหาก

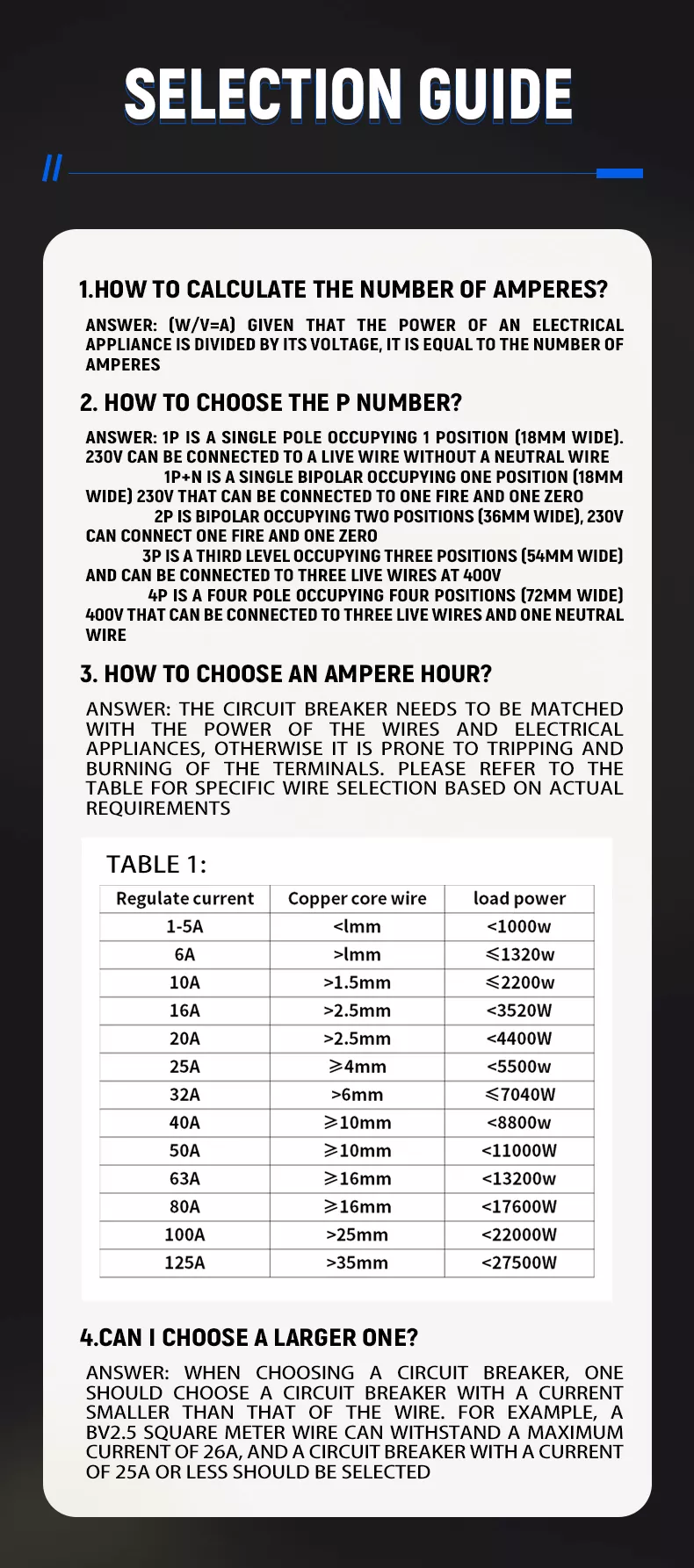

คู่มือการเลือก

1. วิธีคำนวณจำนวนแอมแปร์

สูตร:กระแส (A) = กำลัง (W) / แรงดัน (V)

คำนวณกระแสไฟที่กำหนดที่ต้องการตามกำลังของเครื่องใช้ไฟฟ้าและแรงดันไฟฟ้า

2. How to Choose the Pole Number?

3. จะเลือกพิกัดแอมแปร์ได้อย่างไร

เบรกเกอร์จะต้องจับคู่กับสายไฟและกำลังไฟฟ้าเพื่อหลีกเลี่ยงการสะดุดหรือการเผาไหม้ของขั้วต่อ อ้างถึง ตารางด้านล่างสำหรับการเลือกสายไฟ:

4. ฉันสามารถเลือกอันที่ใหญ่กว่านี้ได้หรือไม่?

เลขที่. เมื่อเลือกเซอร์กิตเบรกเกอร์ กระแสไฟฟ้าที่กำหนดจะต้องน้อยกว่ากระแสไฟฟ้าที่ทนได้ของสายไฟ

ตัวอย่าง: สายไฟ BV2.5 มม.² สามารถทนกระแสสูงสุด 26A ได้ ดังนั้นต้องเลือกเซอร์กิตเบรกเกอร์ขนาด 25A หรือน้อยกว่า

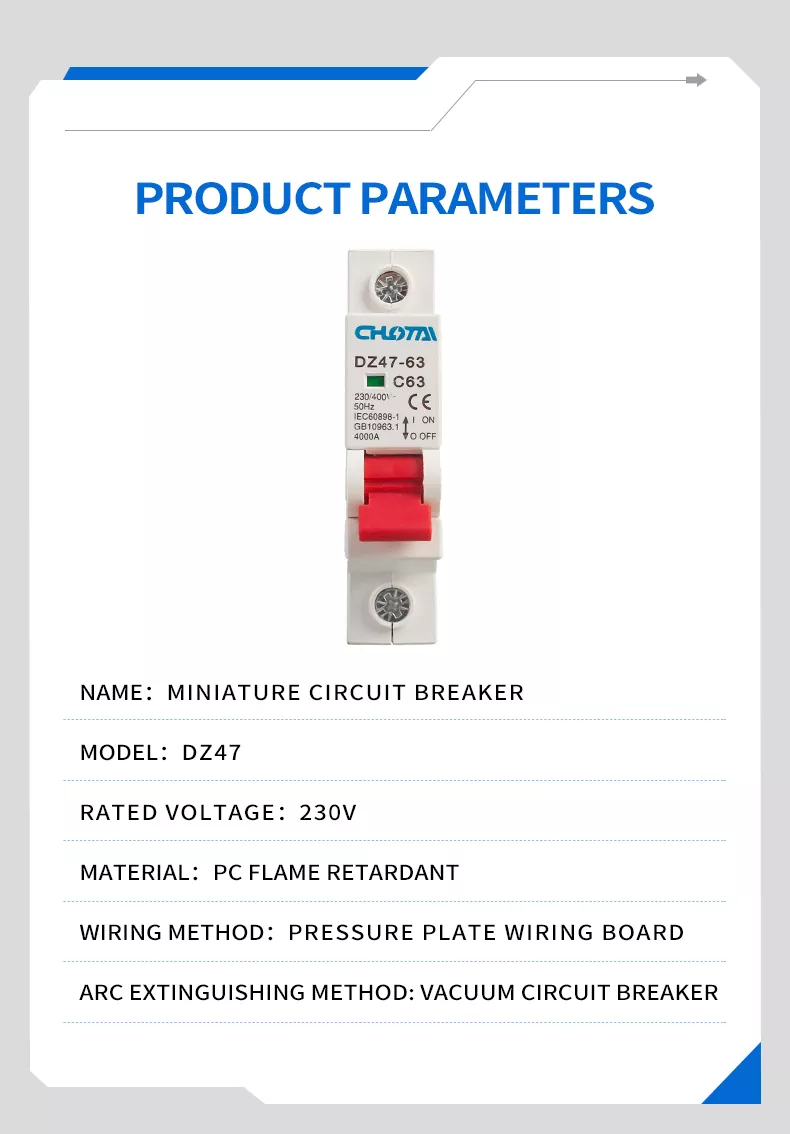

พารามิเตอร์ผลิตภัณฑ์

คำถามที่พบบ่อย

คำถามที่ 1: เซอร์กิตเบรกเกอร์ 1P, 2P, 3P และ 4P แตกต่างกันอย่างไร?

A: 1P ใช้สำหรับการป้องกันสายไฟแบบไลฟ์เดี่ยว (230V), 2P ใช้สำหรับการป้องกันสายไฟแบบสด + เป็นกลาง (230V), 3P ใช้สำหรับ การป้องกันสายไฟสามเฟส (400V), 4P ใช้สำหรับการป้องกันสายไฟสามเฟส + กระแสกลาง (400V) เลือกตาม ตามประเภทวงจรของคุณ

Q2: เซอร์กิตเบรกเกอร์นี้สามารถใช้กับเครื่องปรับอากาศ/เครื่องทำน้ำอุ่นได้หรือไม่?

ก. ใช่. สำหรับรุ่น 63A 1P เหมาะสำหรับวงจรกำลังสูงที่มีลวดแกนทองแดง ≥16มม.² และกำลังโหลด <13200W เช่น ประตูหลักในครัวเรือน เครื่องปรับอากาศขนาดใหญ่ เป็นต้น

คำถามที่ 3: เซอร์กิตเบรกเกอร์มีอายุการใช้งานเท่าใด

ตอบ: มีอายุการใช้งานทางไฟฟ้า 10,000 เท่าและอายุการใช้งานทางกล 20,000 เท่าโดยใช้งานปกตินานกว่า 10 ปีและ แนะนำให้ตรวจสอบเป็นประจำ

Q4: ติดตั้งง่ายหรือไม่?

ก. ใช่. ใช้การติดตั้งแบบ snap-on ของราง DIN มาตรฐาน พร้อมขั้วต่อขนาดใหญ่เพื่อให้เดินสายได้ง่าย เหมาะสำหรับ ช่างไฟฟ้าและผู้ใช้ DIY

คำถามที่ 5: สามารถทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดได้หรือไม่

ก. ใช่. ช่วงอุณหภูมิในการทำงานคือ -35°C ถึง 70°C เหมาะสำหรับพื้นที่ภาคเหนือที่มีอากาศหนาวเย็นและมีอุณหภูมิสูง สภาพแวดล้อมทางอุตสาหกรรม

คำถามที่ 6: ฉันควรทำอย่างไรหากเบรกเกอร์ตัดการทำงานบ่อยครั้ง?

ตอบ: การสะดุดบ่อยครั้งอาจเกิดจากการโอเวอร์โหลด ไฟฟ้าลัดวงจร หรือไฟฟ้ารั่ว โปรดตรวจสอบโหลดวงจรและ ขจัดอันตรายที่ซ่อนอยู่ก่อนปิดสวิตช์ หรือเปลี่ยนเซอร์กิตเบรกเกอร์ด้วยพิกัดที่เหมาะสม ปัจจุบัน
