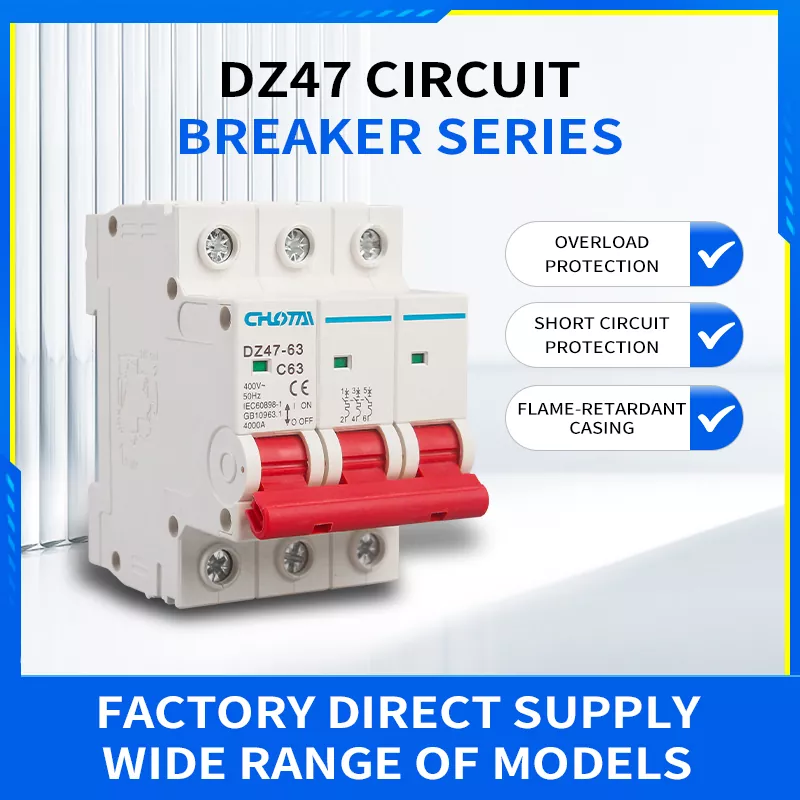

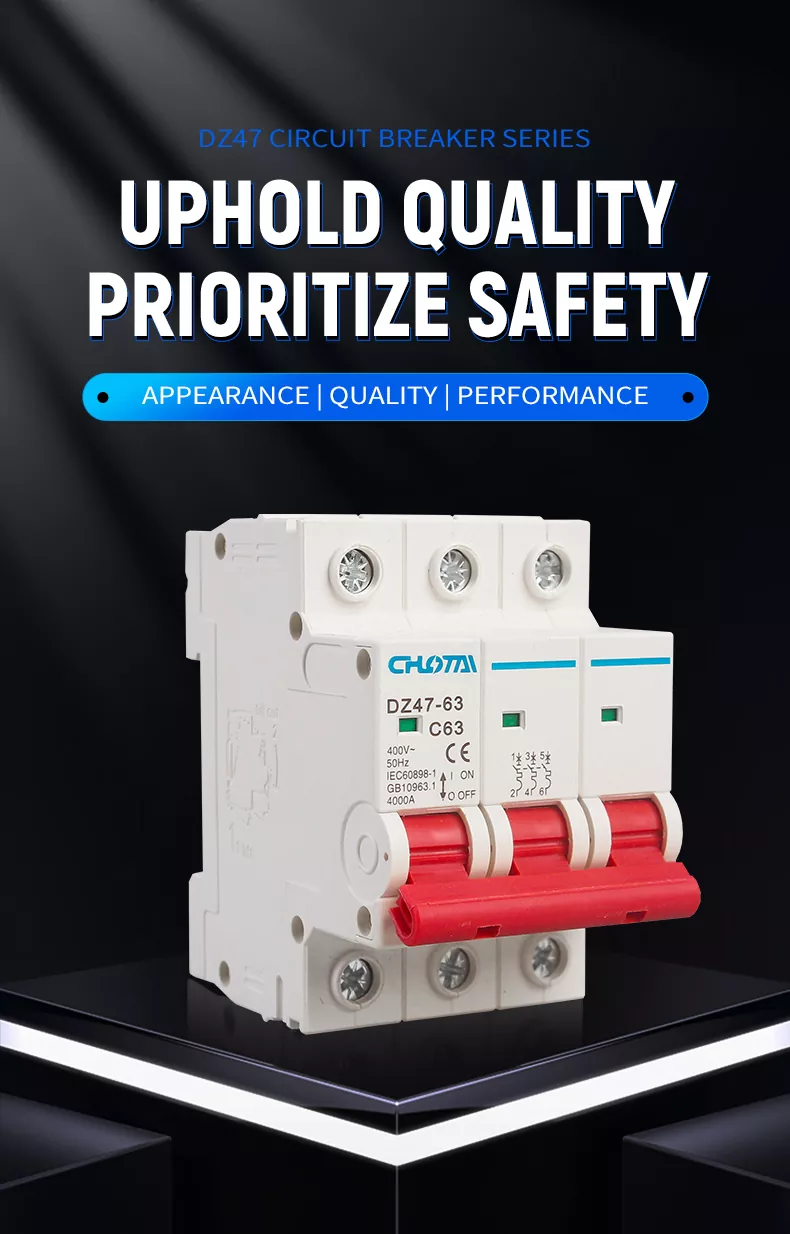

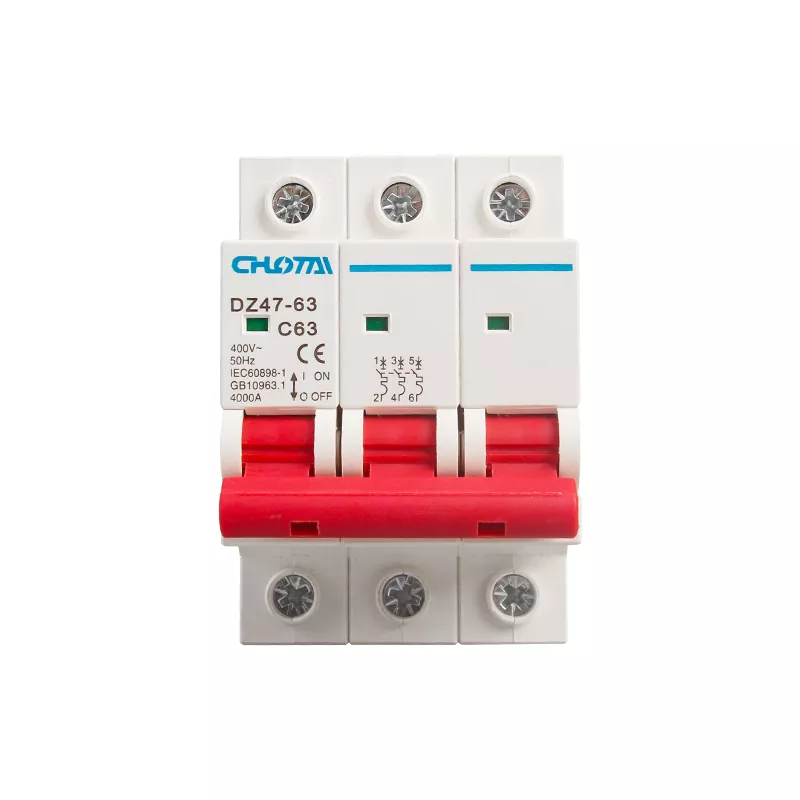

3P 63A DZ47 เซอร์กิตเบรกเกอร์ขนาดเล็ก

Eton เป็นผู้ผลิตและผู้จำหน่ายเซอร์กิตเบรกเกอร์ขนาดเล็ก 3P 63A DZ47 ระดับมืออาชีพในจีน โดยนำเสนอโซลูชันการป้องกันวงจรประสิทธิภาพสูงขายส่งสำหรับผู้ซื้อทั่วโลก ออกแบบมาสำหรับระบบไฟฟ้า 3 เฟส 400V เซอร์กิตเบรกเกอร์นี้จะตัดการเชื่อมต่อไฟโดยอัตโนมัติระหว่างสภาวะโอเวอร์โหลดหรือไฟฟ้าลัดวงจร ช่วยป้องกันอันตรายจากไฟฟ้าและความเสียหายของอุปกรณ์ได้อย่างมีประสิทธิภาพ ผลิตด้วยวัสดุพีซีระดับพรีเมียมที่ทนไฟและวิศวกรรมที่มีความแม่นยำ มีโครงสร้างที่ทนทาน ใช้งานง่าย และอายุการใช้งานยาวนาน เป็นไปตามมาตรฐาน IEC60898-1 และ GB10963.1 จึงมีการใช้กันอย่างแพร่หลายในตู้กระจายสินค้า อาคารที่พักอาศัย อุปกรณ์อุตสาหกรรม และระบบไฟฟ้าเชิงพาณิชย์ ด้วยคุณภาพที่มั่นคง การจัดหาโดยตรงจากโรงงาน และการสนับสนุน OEM/ODM ทำให้ Eton รับประกันโซลูชันที่เชื่อถือได้สำหรับความต้องการในการจัดซื้อจำนวนมาก

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

DZ47-63 MCB ของเราคือโซลูชันผู้ผลิตและซัพพลายเออร์ในจีนที่เชื่อถือได้สำหรับความต้องการการป้องกันวงจรขายส่ง โดยมอบคุณภาพที่ได้รับการอัพเกรดและประสิทธิภาพที่มั่นคงสำหรับผู้ซื้อทั่วโลก ตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย ทุกส่วนประกอบได้รับการตรวจสอบอย่างเข้มงวดเพื่อความปลอดภัยและความทนทานที่สม่ำเสมอ

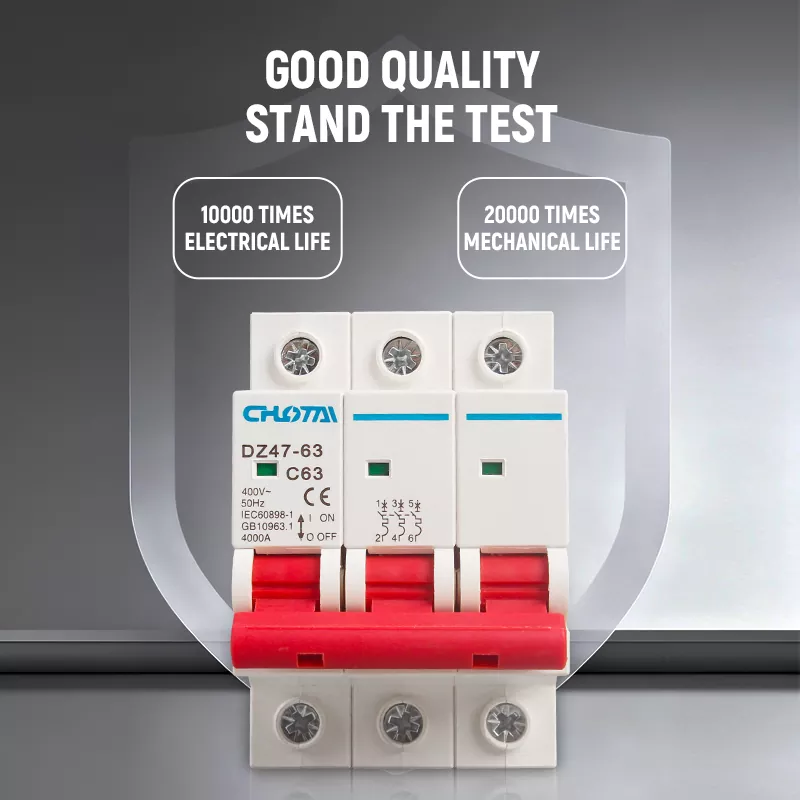

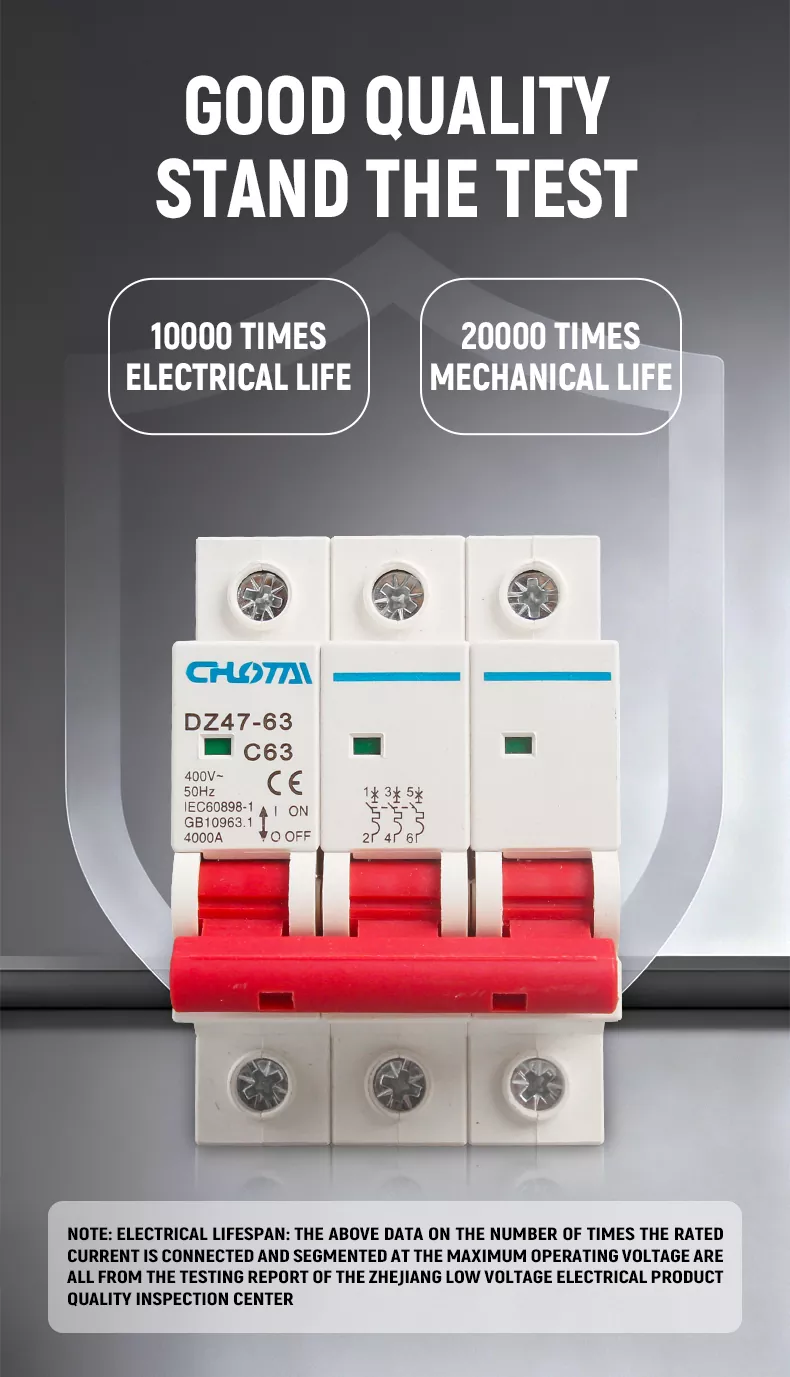

มันมีอายุการใช้งานไฟฟ้า 10,000 เท่าและอายุการใช้งานทางกล 20,000 เท่าผ่านการทดสอบและรับรองโดยศูนย์ตรวจสอบคุณภาพผลิตภัณฑ์ไฟฟ้าแรงดันต่ำเจ้อเจียง เปลือกหน่วงไฟแบบเทอร์โมเซตติงให้ความต้านทานความร้อน ทนต่อแรงกระแทก และประสิทธิภาพในการดับไฟได้ดีเยี่ยม ในขณะที่ขั้วต่อทองแดงคุณภาพสูงช่วยให้มั่นใจได้ถึงการนำไฟฟ้าที่เสถียรและการส่งผ่านกระแสไฟฟ้าที่มีประสิทธิภาพ

ก่อนส่งมอบ แต่ละยูนิตผ่านการทดสอบอายุการใช้งานที่เข้มงวดและทนต่อแรงดันไฟฟ้า เพื่อให้มั่นใจว่าการทำงานมีความเสถียรในระยะยาวแม้ในสภาพแวดล้อมที่รุนแรงและมีความต้องการสูง ด้วยความสามารถในการจัดหาของโรงงานและการสนับสนุน OEM/ODM อย่างมืออาชีพ Eton นำเสนอโซลูชัน DZ47-63 MCB ที่เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัย

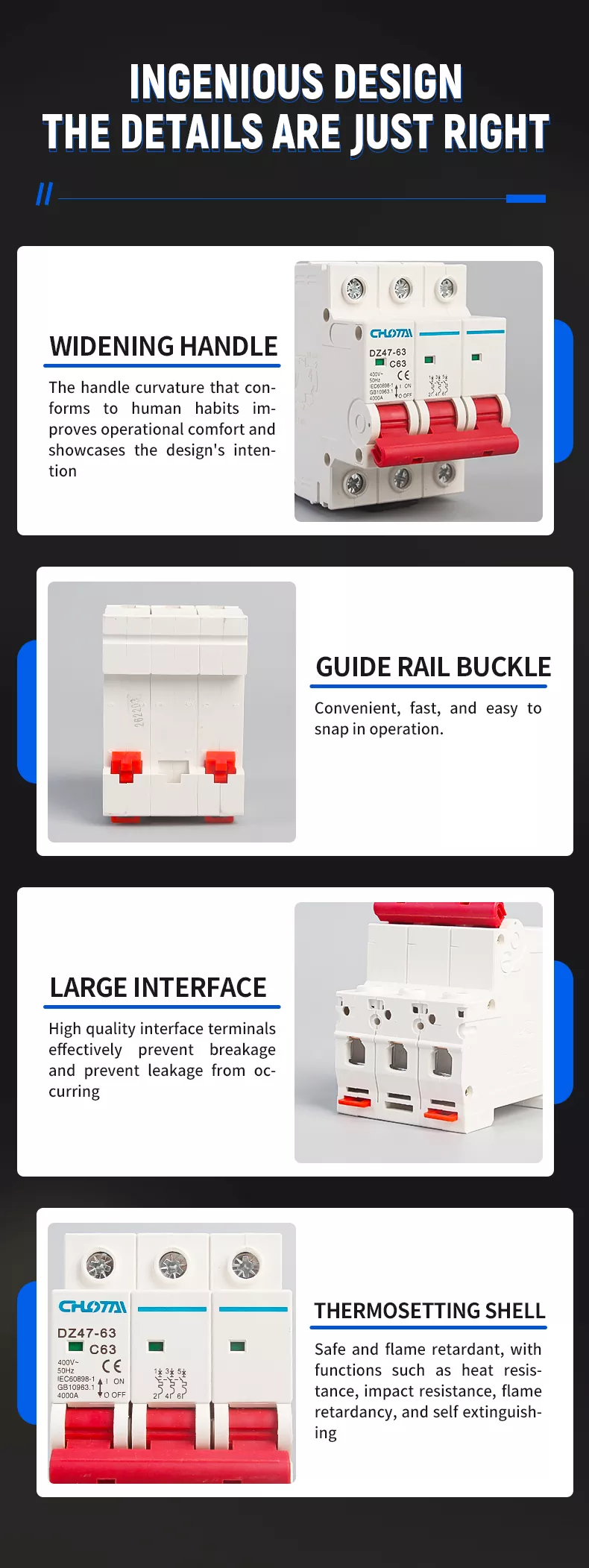

การวิเคราะห์โครงสร้าง

MCB ใช้โครงสร้างที่กะทัดรัดและเป็นวิทยาศาสตร์ โดยมีจุดเด่นในการออกแบบ 4 ประการ:

1. ด้ามจับแบบ D ที่กว้างขึ้น: ความโค้งตามหลักสรีระศาสตร์เพื่อการใช้งานที่สะดวกสบาย ง่ายต่อการเปิด/ปิด

2. หัวเข็มขัดรางนำ: การติดตั้งราง DIN35 มม. มาตรฐาน การติดตั้งแบบ snap-in สะดวกและรวดเร็ว

3. เทอร์มินัลอินเทอร์เฟซขนาดใหญ่: ขั้วต่อคุณภาพสูงป้องกันการแตกหักและรั่วซึม ทำให้เดินสายได้อย่างปลอดภัย

4. เทอร์โมเซตติงเชลล์: ทนไฟ ทนความร้อน ทนแรงกระแทก และดับไฟได้เอง เพื่อความปลอดภัยสูงสุด

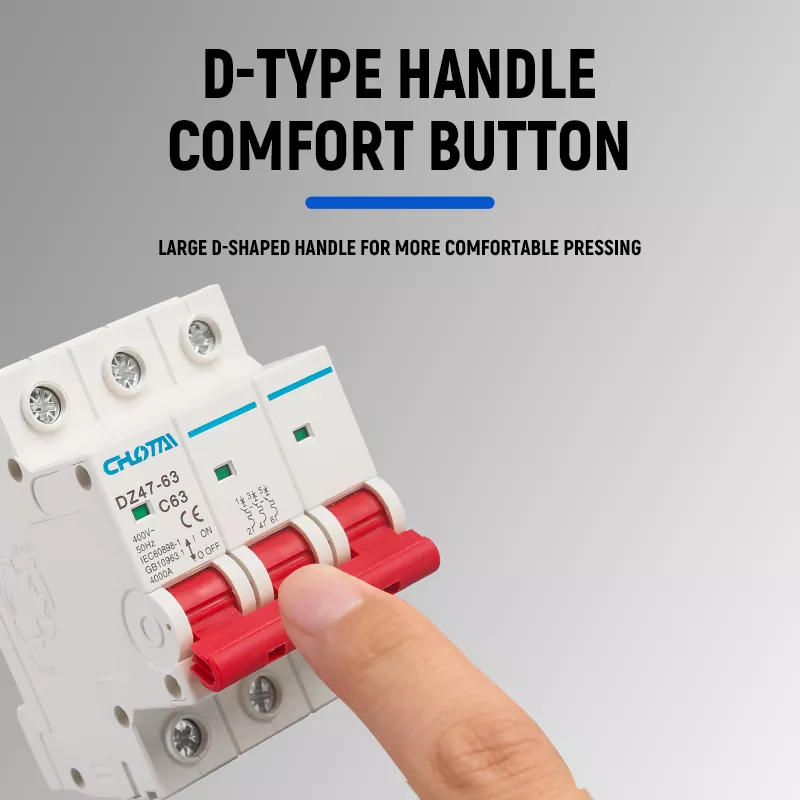

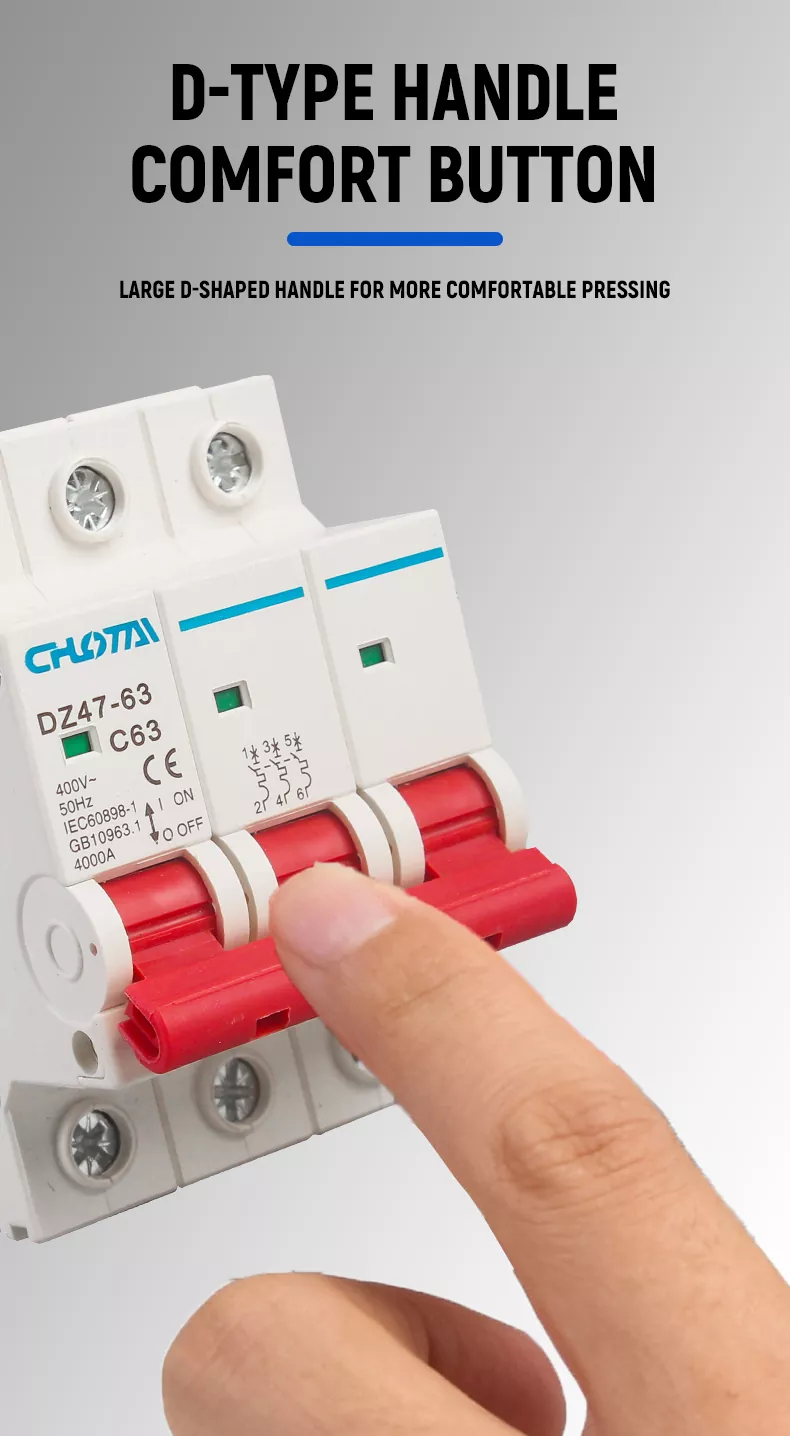

ด้ามจับแบบ D-TYPE ตามหลักสรีระศาสตร์เพื่อการใช้งานที่สะดวกสบาย

มาพร้อมด้ามจับรูปตัว D ขนาดใหญ่ที่ออกแบบมาให้เหมาะกับพฤติกรรมการใช้งานของมนุษย์ การออกแบบส่วนโค้งที่กว้างขึ้นทำให้มี ด้ามจับที่สะดวกสบาย ลดความเมื่อยล้าในการทำงานในระหว่างการเปลี่ยนบ่อยครั้ง ด้ามจับมองเห็นได้ชัดเจนสีแดงช่วยให้มั่นใจได้ชัดเจน การจดจำสถานะ ทำให้ง่ายต่อการใช้งานแม้ในสภาพแวดล้อมที่มีแสงน้อย

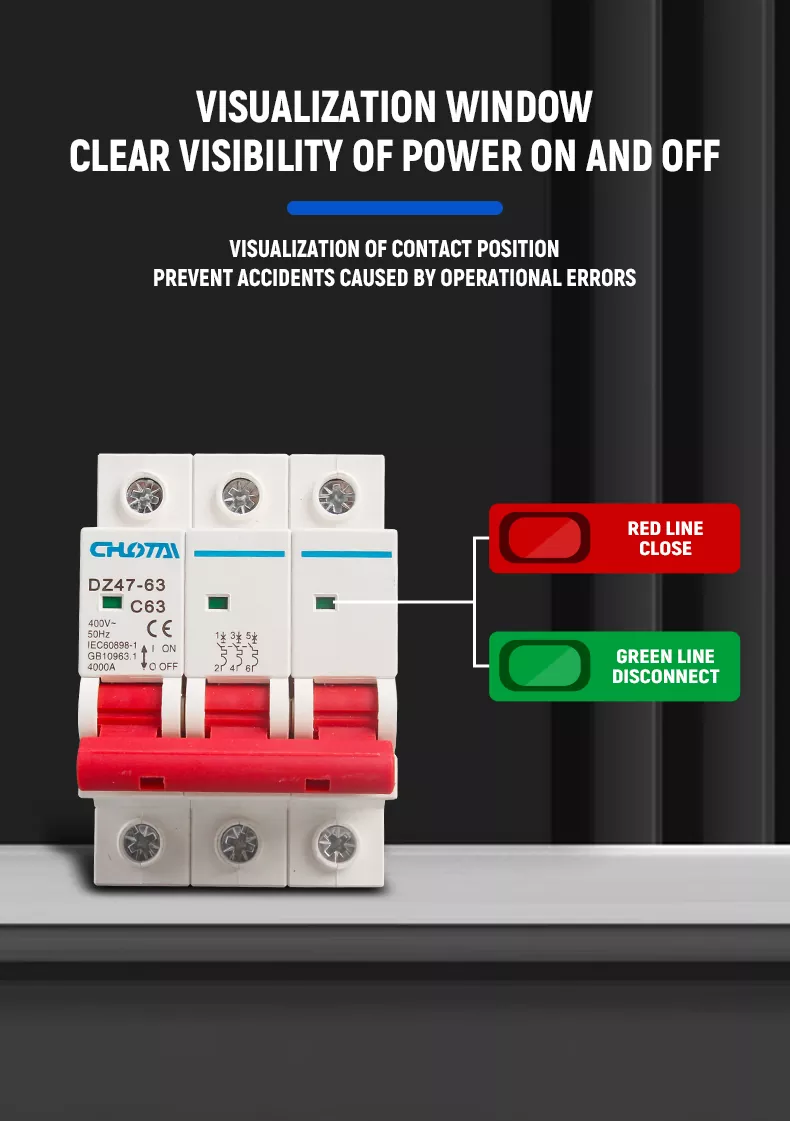

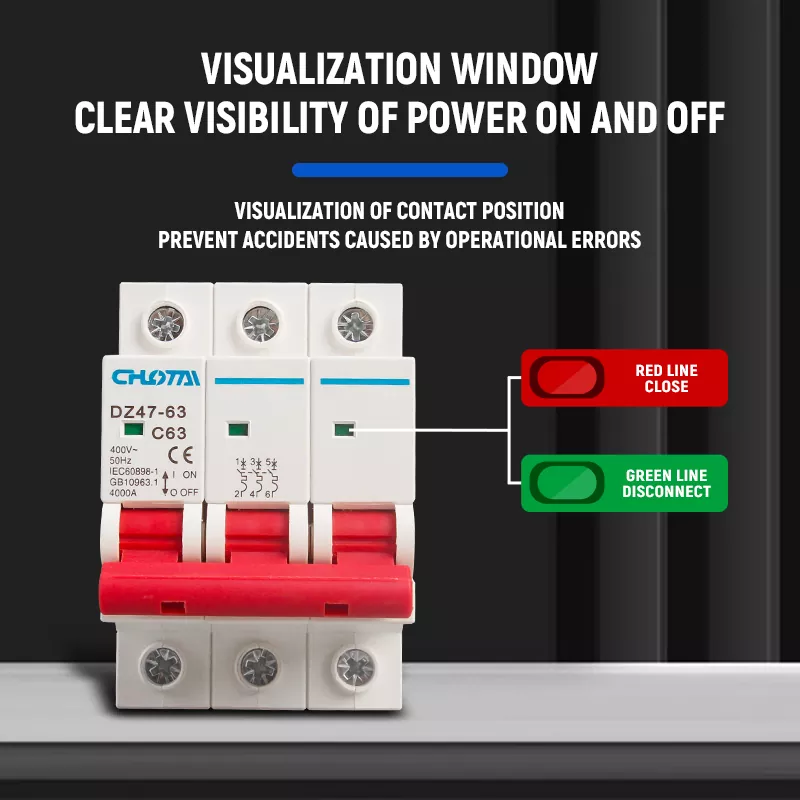

หน้าต่างแสดงภาพเพื่อระบุสถานะที่ชัดเจน

หน้าต่างตำแหน่งหน้าสัมผัสในตัวจะแสดงสถานะพลังงานอย่างชัดเจน: สีเขียวแสดงว่ามีวงจรอยู่ ตัดการเชื่อมต่อ สีแดงแสดงว่าวงจรปิดอยู่ เพื่อป้องกันอุบัติเหตุที่เกิดจากข้อผิดพลาดในการปฏิบัติงานทำให้ ผู้ใช้เพื่อยืนยันสถานะการทำงานของเซอร์กิตเบรกเกอร์ทันที

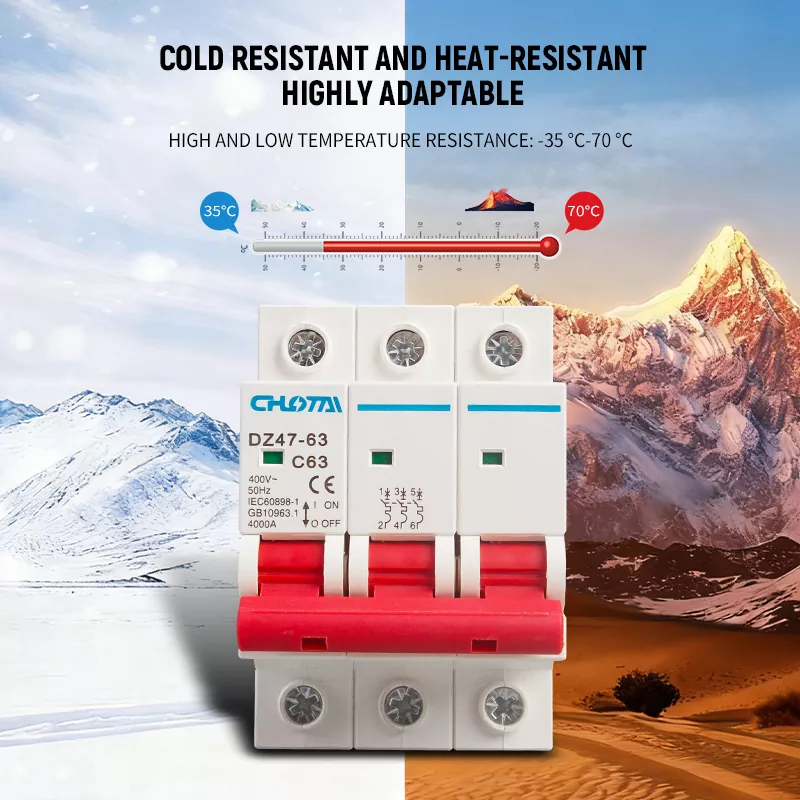

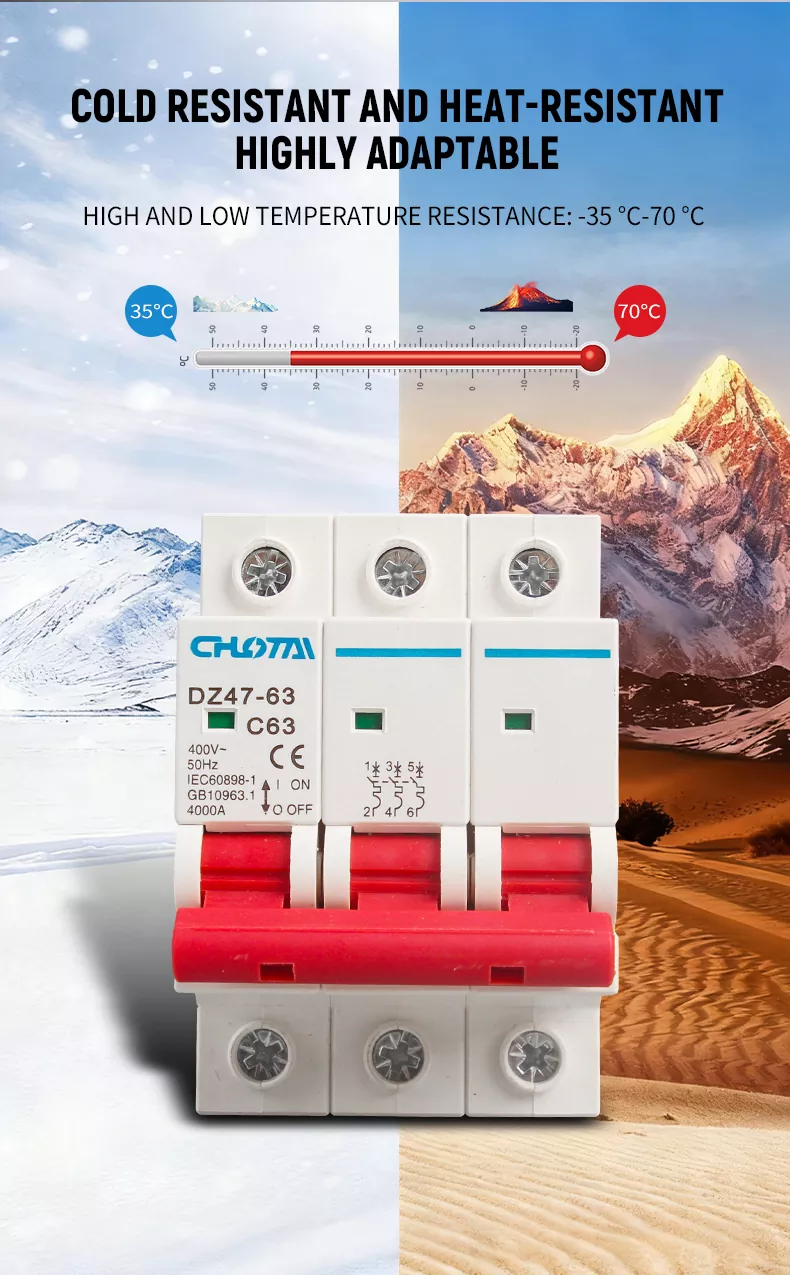

ปรับอุณหภูมิได้กว้าง

MCB มีคุณสมบัติทนต่ออุณหภูมิสูงและต่ำได้อย่างดีเยี่ยม โดยมีช่วงอุณหภูมิในการทำงานอยู่ที่-35°ซ ถึง 70°ซ. ทำงานได้อย่างเสถียรในสภาพอากาศหนาวเย็นจัด (เช่น ภูมิภาคอัลไพน์) และอุณหภูมิสูง (เช่น ทะเลทราย โรงงานอุตสาหกรรม) สภาพแวดล้อมทำให้มั่นใจได้ถึงการป้องกันวงจรที่เชื่อถือได้ในสภาพอากาศต่างๆ

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

ข้อได้เปรียบหลัก

ลัดวงจรและการป้องกันการโอเวอร์โหลด: ตัดไฟอัตโนมัติเมื่อเกิดข้อผิดพลาดป้องกันไฟไหม้จากไฟฟ้า

วัสดุหน่วงไฟ: เปลือกเทอร์โมเซตติงที่ทนไฟได้ดีเยี่ยม มั่นใจในความปลอดภัยในสภาวะที่รุนแรง

ติดตั้งง่าย: การติดตั้งราง DIN35 มม. มาตรฐาน การติดตั้งแบบ snap-in ที่รวดเร็ว ใช้ได้กับตู้กระจายสินค้าทุกรุ่น

อายุการใช้งานยาวนาน: รอบไฟฟ้า 10,000 รอบ และรอบเครื่องกล 20,000 รอบ ทนทานการใช้งานยาวนาน

บ่งชี้สถานะที่ชัดเจน: หน้าต่างแสดงสถานะพลังงานแบบเรียลไทม์ ป้องกันข้อผิดพลาดในการปฏิบัติงาน

ใช้งานได้หลากหลาย: รุ่น 3P 63A เหมาะสำหรับระบบ 3 เฟส 400V ตอบสนองความต้องการที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม

จุดขายหลักหกประการ

• ป้องกันการโอเวอร์โหลดและการลัดวงจร: การป้องกันแบบคู่เพื่อปกป้องวงจรและอุปกรณ์ไฟฟ้า

• เปลือกสารหน่วงไฟ: วัสดุเทอร์โมเซตติงความแข็งแรงสูง ทนความร้อน ทนต่อแรงกระแทก และดับไฟได้เอง

• ด้ามจับตามหลักสรีรศาสตร์: การออกแบบที่กว้างขึ้นแบบ D-type เพื่อการใช้งานที่สะดวกสบายและง่ายดาย

• หน้าต่างสถานะภาพ: สัญญาณเปิด/ปิดที่ชัดเจน ช่วยขจัดความเสี่ยงในการปฏิบัติงาน

• ทนต่ออุณหภูมิกว้าง: -35°C ถึง 70°C ปรับให้เข้ากับทุกสภาพแวดล้อม

• การรับรองสิทธิ์: ได้รับการรับรอง CE, CCC ตรงตามมาตรฐานความปลอดภัยสากล

เปลือกแข็งและหน่วงไฟ

เปลือกทำจากวัสดุเทอร์โมเซตติง PC ประสิทธิภาพสูง พร้อมพื้นผิวเรียบ ไร้เสี้ยน และดีเยี่ยม ความแข็งแรงทางกล โดดเด่นด้วยคุณสมบัติหน่วงการติดไฟ ทนความร้อน ทนต่อแรงกระแทก และ คุณสมบัติดับไฟได้เองป้องกันเพลิงไหม้ที่เกิดจากการลัดวงจรและการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ วัสดุก็คือ ยังต่อต้านริ้วรอยและทนต่อการกัดกร่อน ทำให้มั่นใจได้ถึงการใช้งานอย่างปลอดภัยในระยะยาวในสภาพแวดล้อมที่ซับซ้อนต่างๆ

ขั้วต่อคุณภาพสูงและการต่อสายไฟที่ง่ายดาย

ติดตั้งขั้วต่ออินเทอร์เฟซขนาดใหญ่คุณภาพสูงที่ทำจากทองแดงที่มีความนำไฟฟ้าสูง การเดินสายไฟแผ่นแรงดัน การออกแบบบอร์ดช่วยให้มั่นใจได้ว่าสายไฟมีความมั่นคง ป้องกันการแตกหักและรั่วซึมได้อย่างมีประสิทธิภาพ พื้นที่เทอร์มินัลขนาดใหญ่ รองรับสายไฟหนาทำให้การติดตั้งง่ายขึ้นและเชื่อถือได้มากขึ้น

การติดตั้งราง DIN แบบมาตรฐาน

ออกแบบมาสำหรับการติดตั้งรางนำมาตรฐาน DIN35 มม. พร้อมหัวเข็มขัดแบบ snap-in ที่สะดวก มันเข้ากันได้ทั้งหมด ตู้กระจายสินค้ามาตรฐาน ช่วยให้ติดตั้งและถอดชิ้นส่วนได้รวดเร็วโดยไม่ต้องใช้เครื่องมือ เหมาะสำหรับการใช้งานอย่างรวดเร็ว ในสถานการณ์การกระจายพลังงานต่างๆ

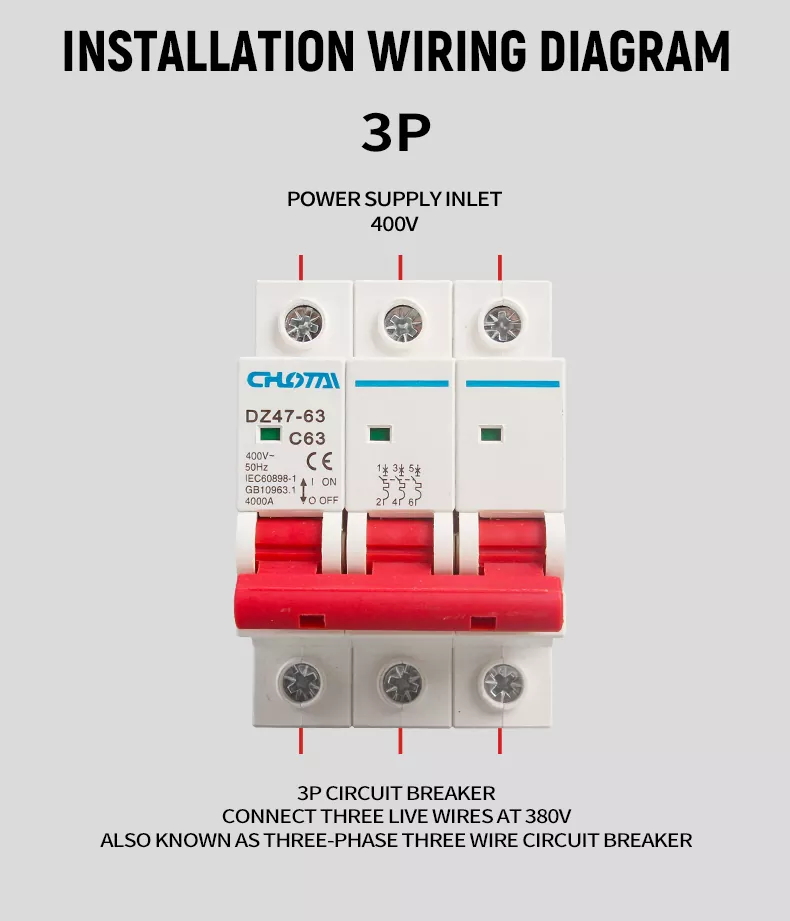

แผนภาพการเดินสายไฟการติดตั้ง 3ป

เชื่อมต่อช่องจ่ายไฟ 3 เฟส 400V เข้ากับขั้วต่อด้านบนของ 3P MCB

เชื่อมต่อโหลด (อุปกรณ์) เข้ากับขั้วต่อด้านล่างของ MCB

ตรวจสอบให้แน่ใจว่าสายไฟทั้งหมดแน่นหนาเพื่อหลีกเลี่ยงความร้อนสูงเกินไป

เปิด MCB เพื่อยืนยันแหล่งจ่ายไฟปกติ

หมายเหตุ: เบรกเกอร์ 3P นี้เป็นอุปกรณ์สามเฟสสามสาย ใช้เชื่อมต่อสายไฟสดสามเส้นสำหรับ 380V/400V ระบบไฟฟ้าสามเฟส

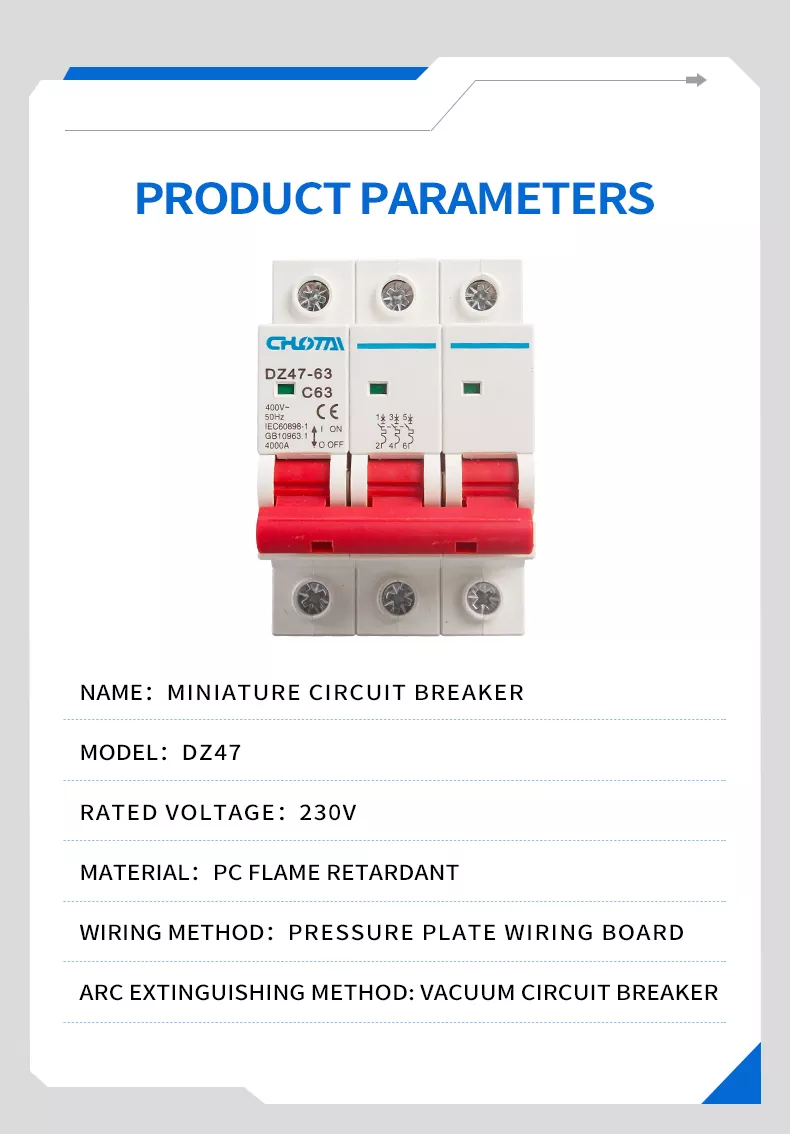

พารามิเตอร์ผลิตภัณฑ์

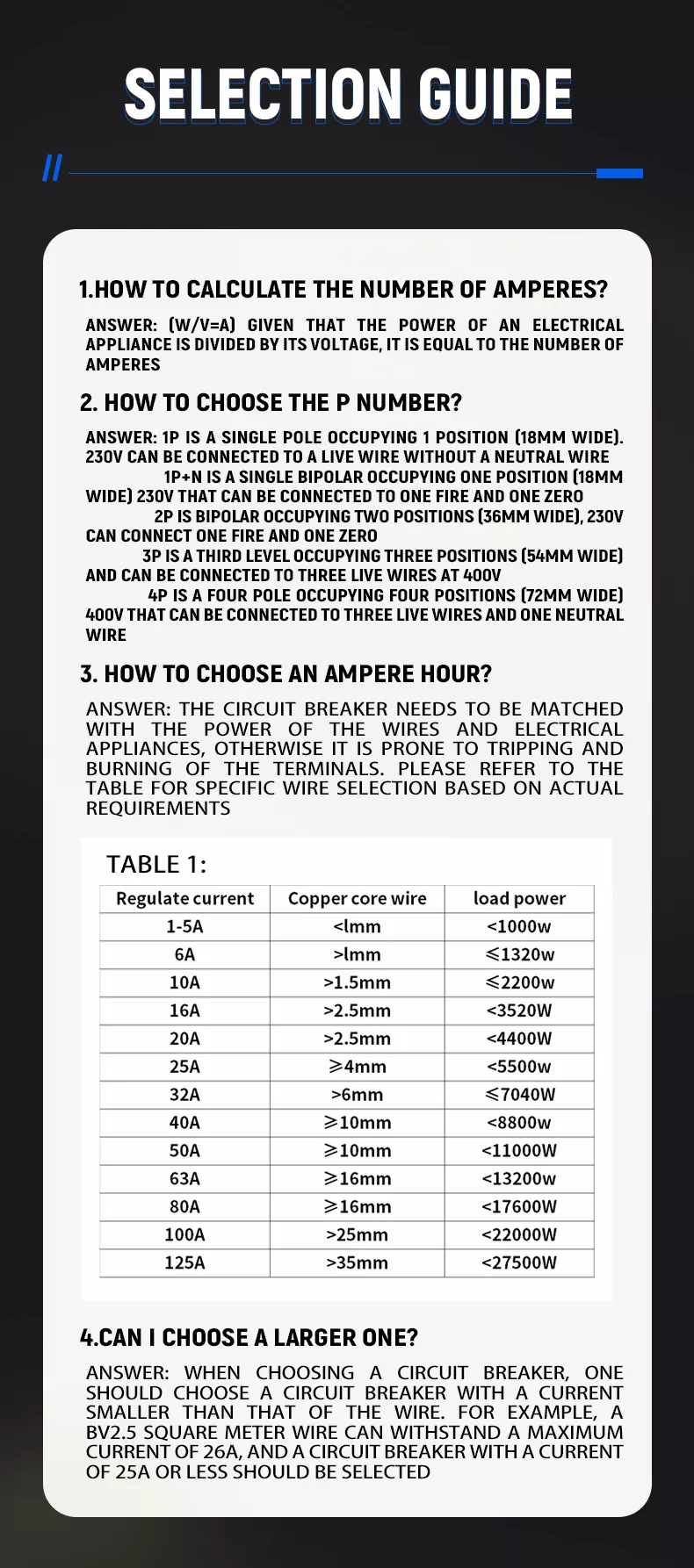

คู่มือการเลือก

1. วิธีคำนวณจำนวนแอมแปร์

สูตร:กระแส (A) = กำลัง (W) / แรงดัน (V). คำนวณกระแสไฟฟ้าที่ต้องการตามกำลังของเครื่องใช้ไฟฟ้าของคุณ

2. จะเลือกหมายเลขขั้วโลกได้อย่างไร?

• 1ป: เสาเดี่ยว, 1 โมดูล (กว้าง 18 มม.) สำหรับสายไฟที่มีกระแสไฟฟ้า 230V เท่านั้น (ไม่มีความเป็นกลาง)

• 1พี+น: 1 โมดูล (กว้าง 18 มม.) สำหรับ 230V สด + เป็นกลาง

• 2พี: 2 โมดูล (กว้าง 36 มม.) สำหรับ 230V สด + เป็นกลาง

• 3ป: 3 โมดูล (กว้าง 54 มม.) สำหรับสายไฟที่มีกระแสไฟฟ้า 3 เฟส 400V (ผลิตภัณฑ์นี้)

• 4ป: 4 โมดูล (กว้าง 72 มม.) สำหรับ 400V 3 เฟส + เป็นกลาง

3. จะเลือกพิกัดแอมแปร์ได้อย่างไร

จับคู่พิกัดเบรกเกอร์กับสายไฟและอุปกรณ์เพื่อหลีกเลี่ยงการสะดุดหรือขั้วต่อร้อนเกินไป โปรดดูตาราง ด้านล่าง:

4. ฉันสามารถเลือกอันที่ใหญ่กว่านี้ได้หรือไม่?

เลขที่ เลือกเบรกเกอร์ที่มีพิกัดปัจจุบันเสมอเล็กกว่าความสามารถในการรองรับสูงสุดของลวด. ตัวอย่างเช่น สายไฟ BV ขนาด 2.5 มม.² สามารถทนกระแสไฟได้สูงสุด 26A ดังนั้นจึงต้องเลือกเบรกเกอร์ขนาด 25A หรือต่ำกว่า

ใช้กันอย่างแพร่หลาย

เซอร์กิตเบรกเกอร์ขนาดเล็ก DZ47-63 3P 63A ของเราถูกนำมาใช้กันอย่างแพร่หลายใน:

• อาคารที่อยู่อาศัย: กล่องกระจายไฟบ้านป้องกันไฟ 3 เฟส

• อาคารพาณิชย์: อาคารสำนักงาน ระบบจำหน่ายไฟฟ้า ห้างสรรพสินค้า

• อุปกรณ์อุตสาหกรรม: โรงงาน โรงงาน สายการผลิต ระบบป้องกันไฟ 3 เฟส

• ตู้กระจายสินค้า: กล่องจ่ายไฟ, ตู้ควบคุมไฟฟ้า

• พลังงานหมุนเวียน: ระบบพลังงานแสงอาทิตย์ จำหน่ายพลังงานลม

• โครงสร้างพื้นฐาน: สิ่งอำนวยความสะดวกสาธารณะ ไฟถนน สถานีฐานการสื่อสาร

คำถามที่พบบ่อย

1. หน้าที่หลักของ 3P 63A DZ47 MCB นี้คืออะไร

เป็นอุปกรณ์ป้องกันวงจร 3 เฟสที่ให้การป้องกันการโอเวอร์โหลด และป้องกันการลัดวงจร. มันจะตัดการจ่ายไฟโดยอัตโนมัติเมื่อวงจรโอเวอร์โหลดหรือลัดวงจรเพื่อป้องกัน เพลิงไหม้ทางไฟฟ้าและอุปกรณ์เสียหาย และมั่นใจในความปลอดภัยของระบบไฟฟ้า

2. แรงดันไฟฟ้าและกระแสไฟที่กำหนดของผลิตภัณฑ์นี้คือเท่าไร?

นี่คือรุ่น 3P 63A ซึ่งมีแรงดันไฟฟ้าอยู่ที่400V~ (เหมาะสำหรับระบบไฟฟ้า 3 เฟส) และพิกัดกระแสไฟฟ้าของ63กด้วยความสามารถในการทำลาย 4000A

3. วิธีการติดตั้งคืออะไร?

มันรองรับการติดตั้งรางนำมาตรฐาน DIN35mmด้วยการออกแบบหัวเข็มขัดแบบ snap-in เพื่อการติดตั้งที่ง่ายและรวดเร็ว เข้ากันได้กับตู้กระจายมาตรฐานทั้งหมด

4. ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ผลิตภัณฑ์มีความสามารถในการปรับอุณหภูมิได้ดีเยี่ยม โดยมีช่วงอุณหภูมิในการทำงานอยู่ที่-35°ซ ถึง 70°ซเหมาะสำหรับใช้ในสภาพแวดล้อมที่เย็นจัดและมีอุณหภูมิสูงมาก

5. จะเลือกพิกัดเซอร์กิตเบรกเกอร์ที่ถูกต้องได้อย่างไร?

ขั้นแรก คำนวณกระแสไฟฟ้าที่ต้องการโดยใช้กระแส = กำลัง / แรงดันไฟฟ้า จากนั้นเลือกพิกัดของเบรกเกอร์เล็กกว่าความสามารถในการรองรับสูงสุดของลวด เพื่อความปลอดภัย โปรดดูตารางคำแนะนำการเลือกของเราสำหรับการจับคู่โดยละเอียด

6. ผลิตภัณฑ์นี้มีใบรับรองอะไรบ้าง?

DZ47-63 MCB ของเราผ่านไปแล้วการรับรองซีอี (สอดคล้องกับมาตรฐานของสหภาพยุโรป) และการรับรองซีซีซี (สอดคล้องกับมาตรฐานแห่งชาติของจีน) และตรงตามมาตรฐานสากล IEC60898-1 และ GB10963.1
