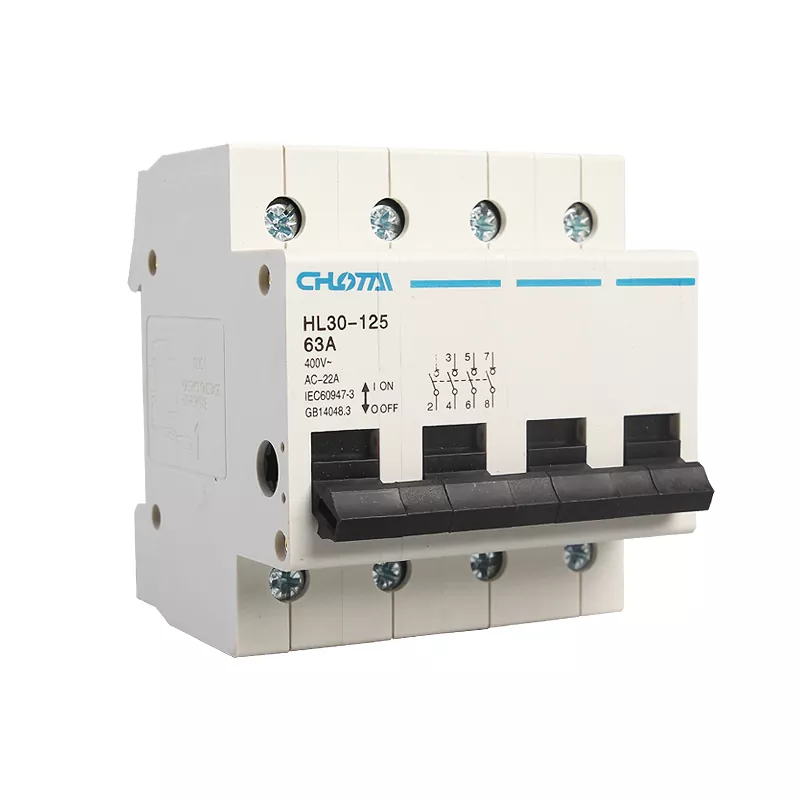

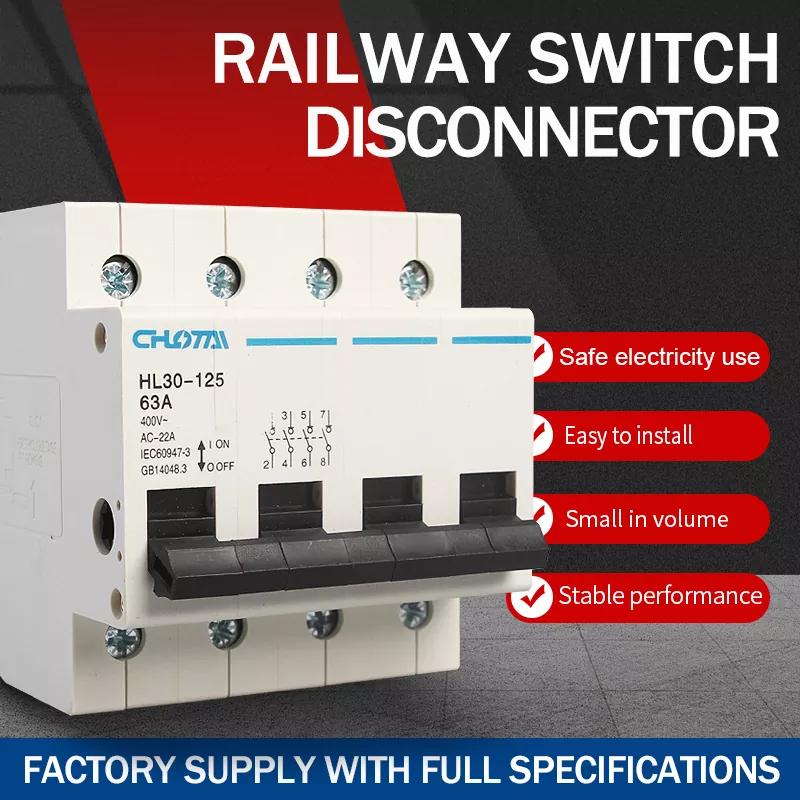

ตัวตัดการเชื่อมต่อสวิตช์ราง DIN ขั้ว 4P

ตัวตัดการเชื่อมต่อสวิตช์ราง DIN ขั้ว 4P ของเราเป็นอุปกรณ์แยกวงจรและควบคุมประสิทธิภาพสูงโดยเฉพาะ ระบบไฟฟ้า 3 เฟส 4 สาย 400V. เนื่องจากเป็นสวิตช์หลักในเฟืองรวมขั้วต่อ จึงให้วงจรที่เชื่อถือได้ การแยก การควบคุมการเปิด/ปิด และการป้องกันการรั่วไหล (หมายเหตุ: ไม่มีฟังก์ชันป้องกันการลัดวงจร) การนำความแม่นยำมาใช้ วิศวกรรมและวัสดุคุณภาพสูง มีด้ามจับ D-type ที่กว้างขึ้นเพื่อการใช้งานที่สะดวกสบาย อินเทอร์เฟซขนาดใหญ่ ขั้วต่อสำหรับการเดินสายที่ปลอดภัย และเปลือกเทอร์โมเซตติงเพื่อความปลอดภัยสูงสุด มันถูกใช้กันอย่างแพร่หลายในตู้กระจายสินค้า, การควบคุมอุปกรณ์ทางอุตสาหกรรม ระบบไฟฟ้ารางรถไฟ และการจ่ายไฟฟ้าเชิงพาณิชย์ ทำให้มั่นใจได้ถึงความมั่นคงและปลอดภัย การจัดการวงจร

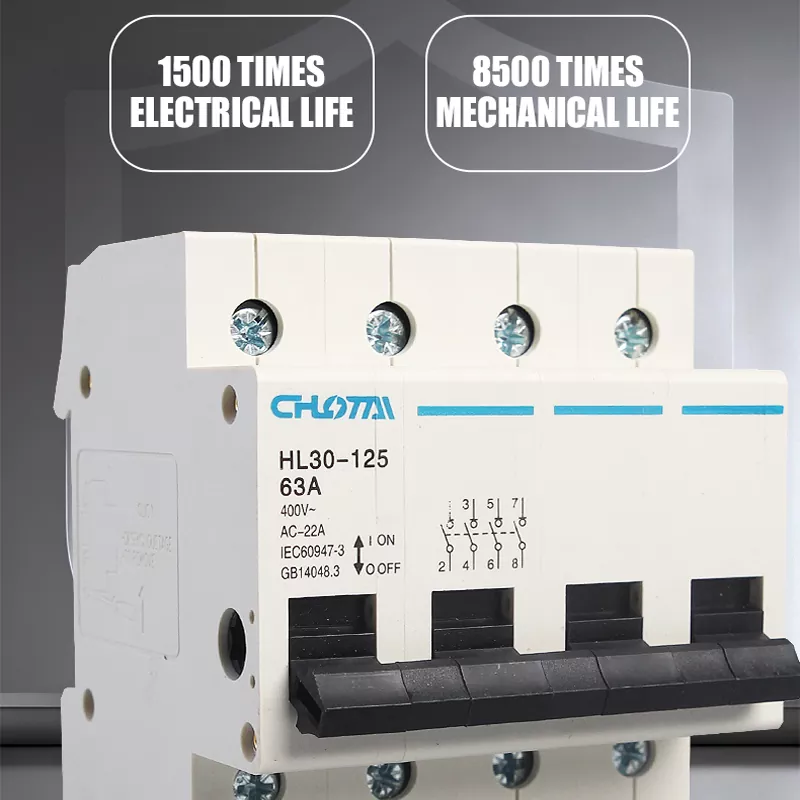

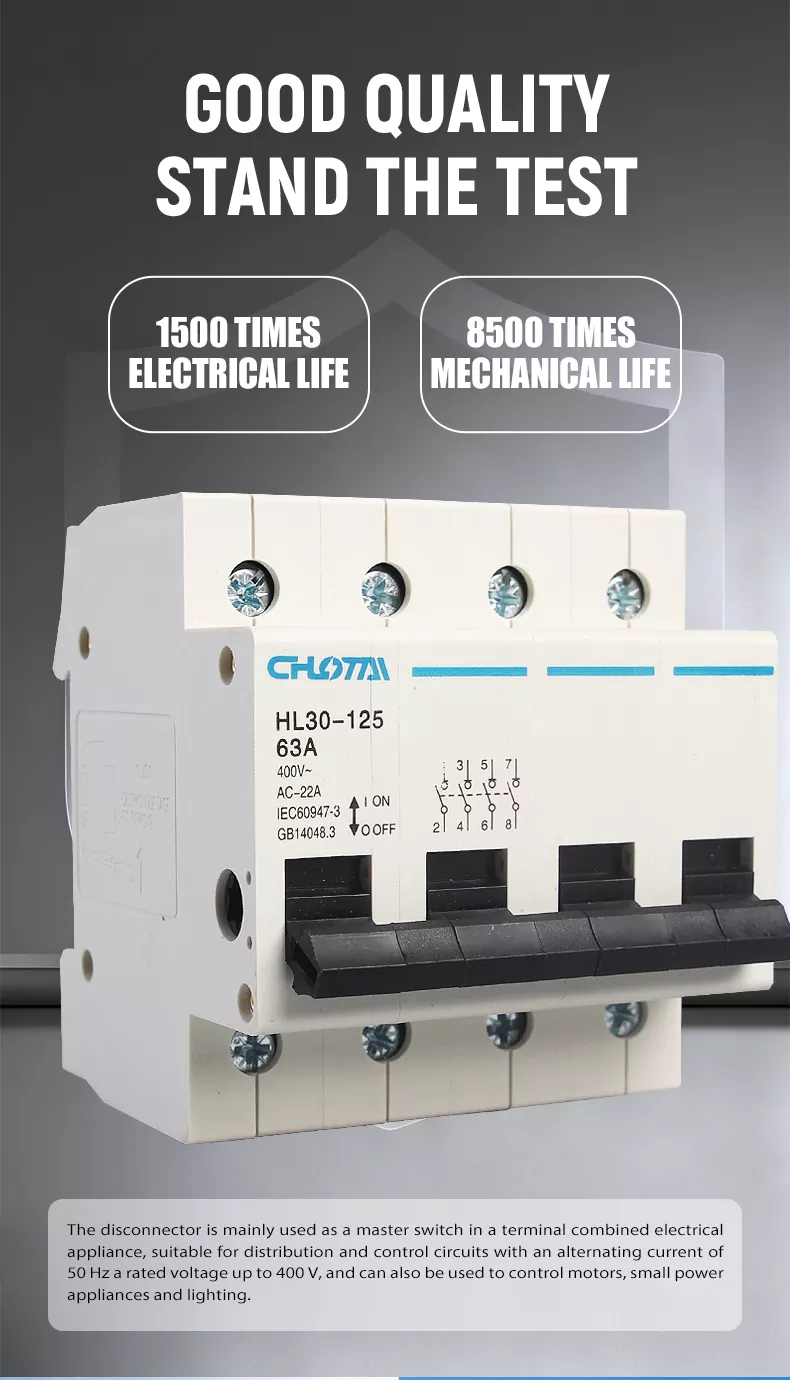

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

สวิตช์ตัดการเชื่อมต่อ HL30-125 ของเราได้ผ่านการอัพเกรดคุณภาพอย่างครอบคลุม ออกแบบอย่างแม่นยำจากภายในสู่ภายนอก ทุกส่วนประกอบได้รับการตรวจสอบอย่างเข้มงวดตั้งแต่การเลือกวัสดุจนถึงการประกอบขั้นสุดท้าย มันภูมิใจอายุการใช้งานไฟฟ้า 1,500 เท่า และอายุการใช้งานทางกล 8500 เท่าผ่านการทดสอบแล้วว่าตรงตามมาตรฐานอุตสาหกรรม เปลือกเทอร์โมเซตติงของ PC มีความต้านทานความร้อน ทนต่อแรงกระแทกได้ดีเยี่ยม และประสิทธิภาพในการดับไฟได้เอง ในขณะที่ขั้วทองแดงที่มีความนำไฟฟ้าสูงช่วยให้มั่นใจได้ว่าการส่งผ่านกระแสจะมีเสถียรภาพ แต่ละ ผลิตภัณฑ์ผ่านการทดสอบอายุที่เข้มงวด การทดสอบฉนวน และการทดสอบสมรรถนะทางกลก่อนส่งมอบ การดำเนินงานที่มั่นคงในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมและการรถไฟที่รุนแรง

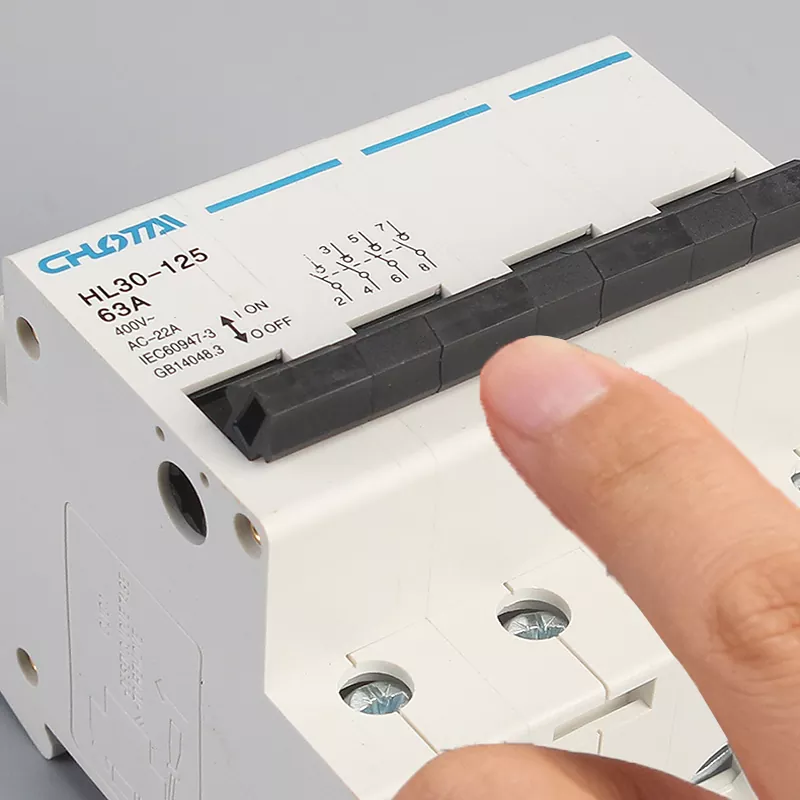

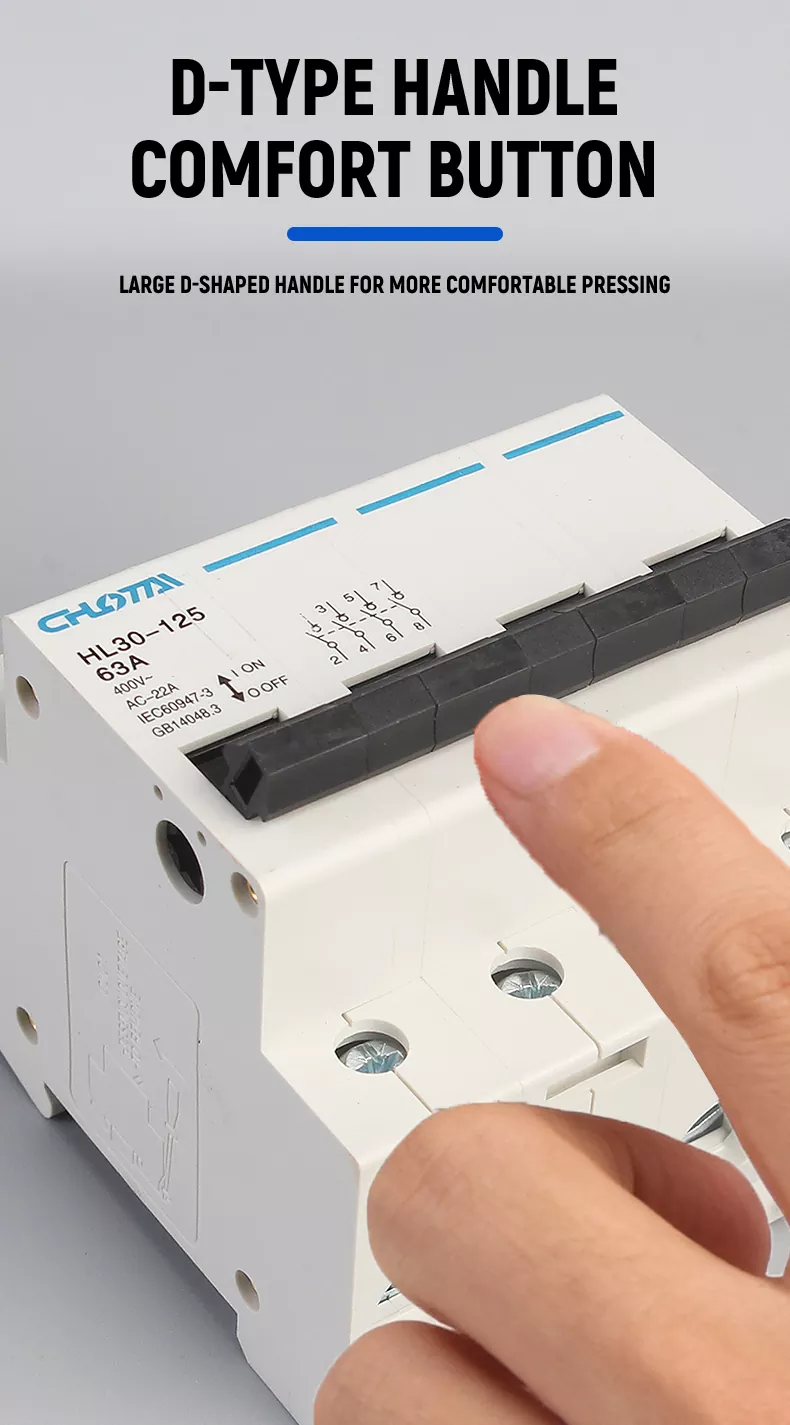

ด้ามจับแบบ D-TYPE ตามหลักสรีระศาสตร์เพื่อการใช้งานที่สะดวกสบาย

มาพร้อมกับด้ามจับที่กว้างขึ้นรูปตัว D ขนาดใหญ่ที่ออกแบบมาเพื่อให้เหมาะกับพฤติกรรมการใช้งานของมนุษย์ ด้ามจับโค้งมน ช่วยเพิ่มความสะดวกสบายในการปฏิบัติงาน ลดความเมื่อยล้าระหว่างการเปลี่ยนบ่อยครั้ง ด้ามจับมีความแข็งแรงสูงสีดำคือ ทนทานต่อการสึกหรอและทนทาน พร้อมเครื่องหมายเปิด/ปิดที่ชัดเจน ทำให้ง่ายต่อการใช้งานในสภาพแวดล้อมการทำงานที่หลากหลาย

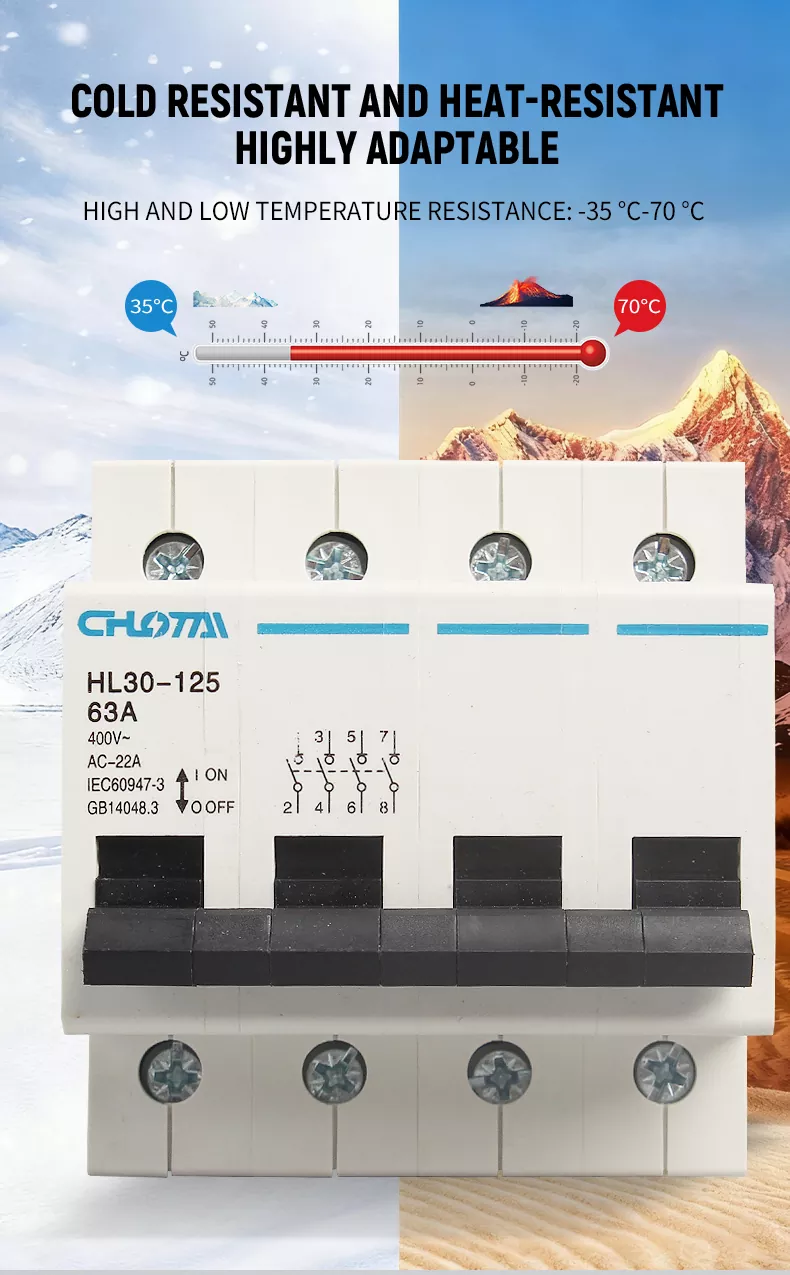

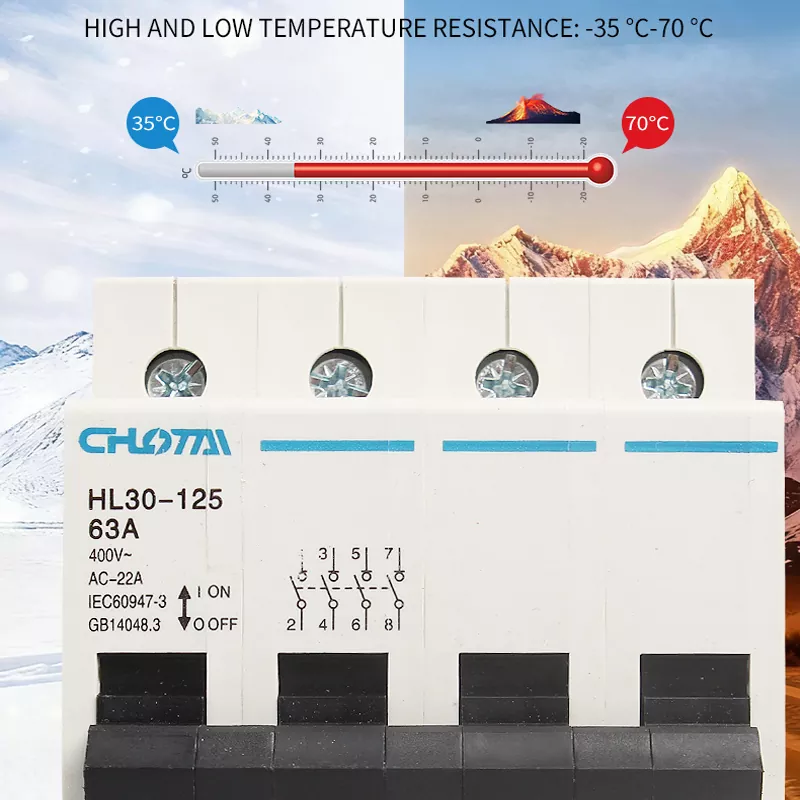

ปรับอุณหภูมิได้กว้าง

สวิตช์ตัดการเชื่อมต่อ HL30-125 มีความทนทานต่ออุณหภูมิสูงและต่ำได้ดีเยี่ยม พร้อมอุณหภูมิในการทำงาน ช่วงของ-35°ซ ถึง 70°ซ. ทำงานได้อย่างเสถียรในสภาพอากาศหนาวเย็นจัด (พื้นที่อัลไพน์) และอุณหภูมิสูง (ทะเลทราย โรงงานอุตสาหกรรม) สภาพแวดล้อมทำให้มั่นใจได้ถึงประสิทธิภาพการแยกและการควบคุมที่เชื่อถือได้ในทุกสภาพอากาศ

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

ข้อได้เปรียบหลัก

1. การแยกตัวและการป้องกันการรั่วไหล: การแยกวงจรที่เชื่อถือได้ ป้องกันอันตรายจากการรั่วไหลได้อย่างมีประสิทธิภาพ และรับประกันการใช้พลังงานอย่างปลอดภัย

2. เปลือกสารหน่วงไฟ: วัสดุเทอร์โมเซตติง PC ความแข็งแรงสูง ยับยั้งการเผาไหม้และป้องกันการเกิดเพลิงไหม้

3. ติดตั้งง่าย: การติดตั้งราง DIN35 มม. มาตรฐาน การออกแบบหัวเข็มขัดแบบ snap-in การติดตั้งที่รวดเร็วและไม่ต้องใช้เครื่องมือ

4. อายุการใช้งานยาวนาน: รอบไฟฟ้า 1500 รอบ และรอบเครื่องกล 8500 รอบ ทนทานใช้งานได้ยาวนาน

5. ช่วงการใช้งานที่กว้าง: เหมาะสำหรับระบบ 400V 3 เฟส 4 สาย ใช้เป็นสวิตช์หลักในเทอร์มินอลเกียร์ผสม

6. การรับรองตามข้อกำหนด: ตรงตามมาตรฐานสากล IEC60947-3 และ GB14048.3 มั่นใจในคุณภาพและความปลอดภัย

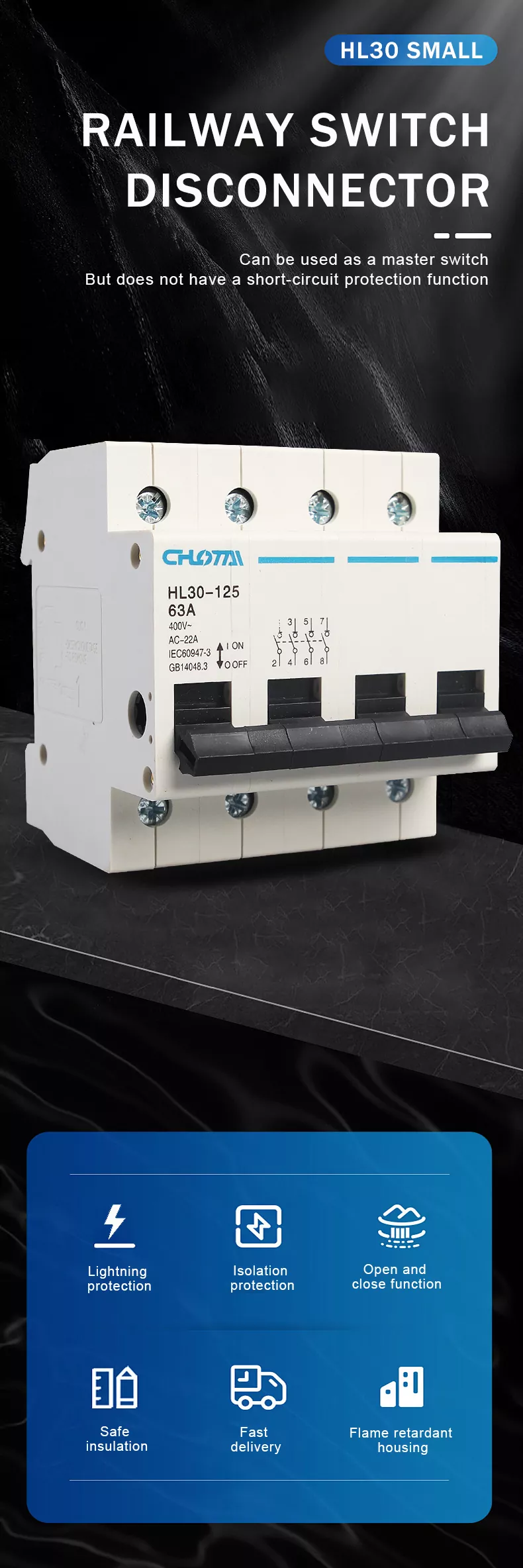

จุดขายหลักหกประการ

• การป้องกันการแยกตัว: การแยกวงจรที่มีประสิทธิภาพเพื่อป้องกันการรั่วซึมและความเสี่ยงจากการลัดวงจร

• ป้องกันฟ้าผ่า: มีฟังก์ชันป้องกันฟ้าผ่าในตัว ป้องกันวงจรจากความเสียหายจากไฟกระชาก

• ที่อยู่อาศัยสารหน่วงไฟ: วัสดุ PC ความแข็งแรงสูง ทนความร้อน และดับไฟได้เอง มั่นใจในความปลอดภัย

• ฉนวนที่ปลอดภัย: ประสิทธิภาพของฉนวนที่ดีเยี่ยม ป้องกันอันตรายจากไฟฟ้าช็อต

• ด้ามจับกว้างขึ้น: การออกแบบตามหลักสรีรศาสตร์ การทำงานที่สะดวกสบายและง่ายดาย

• ข้อมูลจำเพาะทั้งหมด: รุ่นเสริม 1P/2P/3P/4P กระแสไฟพิกัด 63A ตอบสนองความต้องการการใช้งานที่หลากหลาย

เปลือกแข็งและหน่วงไฟ

เปลือกทำจากพลาสติกเทอร์โมเซตติงทนไฟ PC ประสิทธิภาพสูงพร้อมพื้นผิวเรียบและไม่มีเสี้ยน หลังจากผ่านการประมวลผลแบบละเอียดแล้ว มีคุณสมบัติทนความร้อน ทนต่อแรงกระแทก และมีคุณสมบัติในการดับไฟได้ดีเยี่ยม ป้องกันเพลิงไหม้ที่เกิดจากความผิดปกติของวงจรได้อย่างมีประสิทธิภาพ วัสดุนี้ยังต่อต้านริ้วรอยและทนต่อการกัดกร่อน รับประกันการใช้งานอย่างปลอดภัยในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมและทางรถไฟที่ซับซ้อนต่างๆ

ขั้วต่อที่มีความนำไฟฟ้าสูงและการต่อสายไฟที่ง่ายดาย

ติดตั้งเทอร์มินอลสายไฟทองแดงความนำไฟฟ้าสูงขนาดใหญ่โดยใช้การออกแบบแผงสายไฟแผ่นแรงดัน ใหญ่ พื้นที่อินเทอร์เฟซรองรับสายไฟหนา ทำให้มั่นใจได้ว่าสายไฟมีความปลอดภัยและมั่นคง ป้องกันการแตกหักและได้อย่างมีประสิทธิภาพ การรั่วไหล หน้าจอแสดงค่าน้ำหนักมีความสามารถในการโอเวอร์โหลดสูง ช่วยลดการสูญเสียพลังงาน และรับประกันการส่งกระแสไฟที่เสถียร

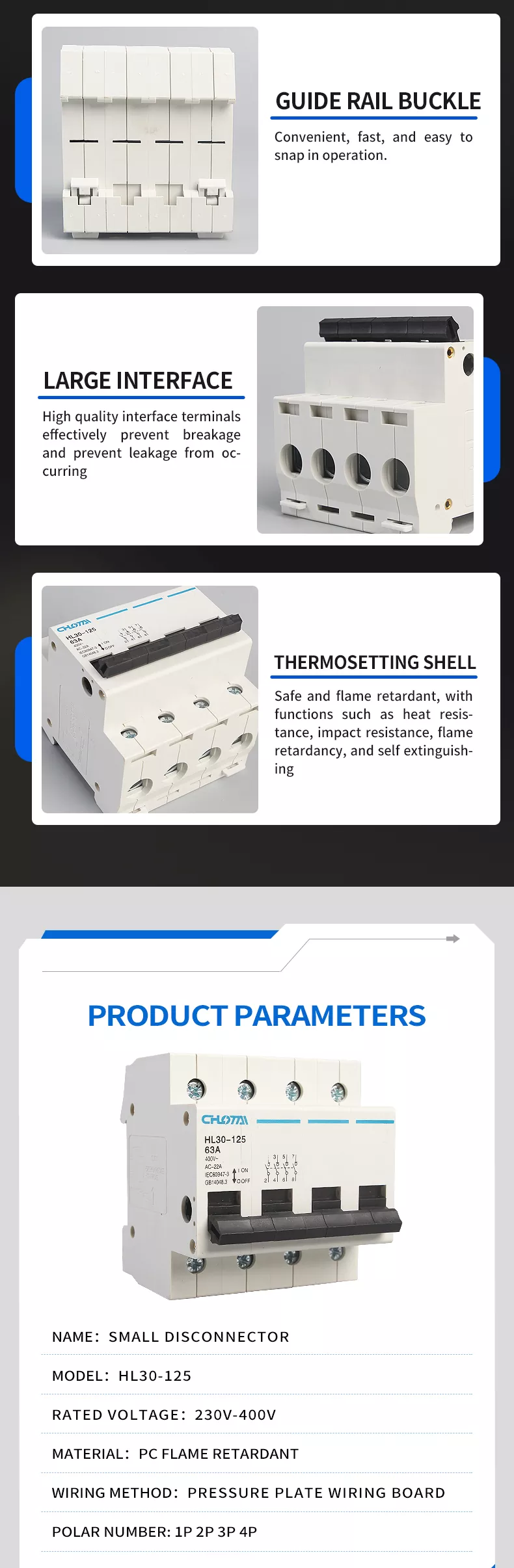

การติดตั้งราง DIN แบบมาตรฐาน

ออกแบบมาสำหรับการติดตั้งรางนำมาตรฐาน DIN35mm สากล พร้อมหัวเข็มขัดแบบ snap-in ที่สะดวกสบาย มันเข้ากันได้ ด้วยตู้กระจายสินค้ามาตรฐาน กล่องควบคุมไฟฟ้า และอุปกรณ์รางรถไฟ ช่วยให้ทำงานได้อย่างรวดเร็ว ไม่ต้องใช้เครื่องมือ การติดตั้งและถอดชิ้นส่วน เหมาะสำหรับการใช้งานอย่างรวดเร็วในสถานการณ์การกระจายพลังงานต่างๆ

พารามิเตอร์ผลิตภัณฑ์

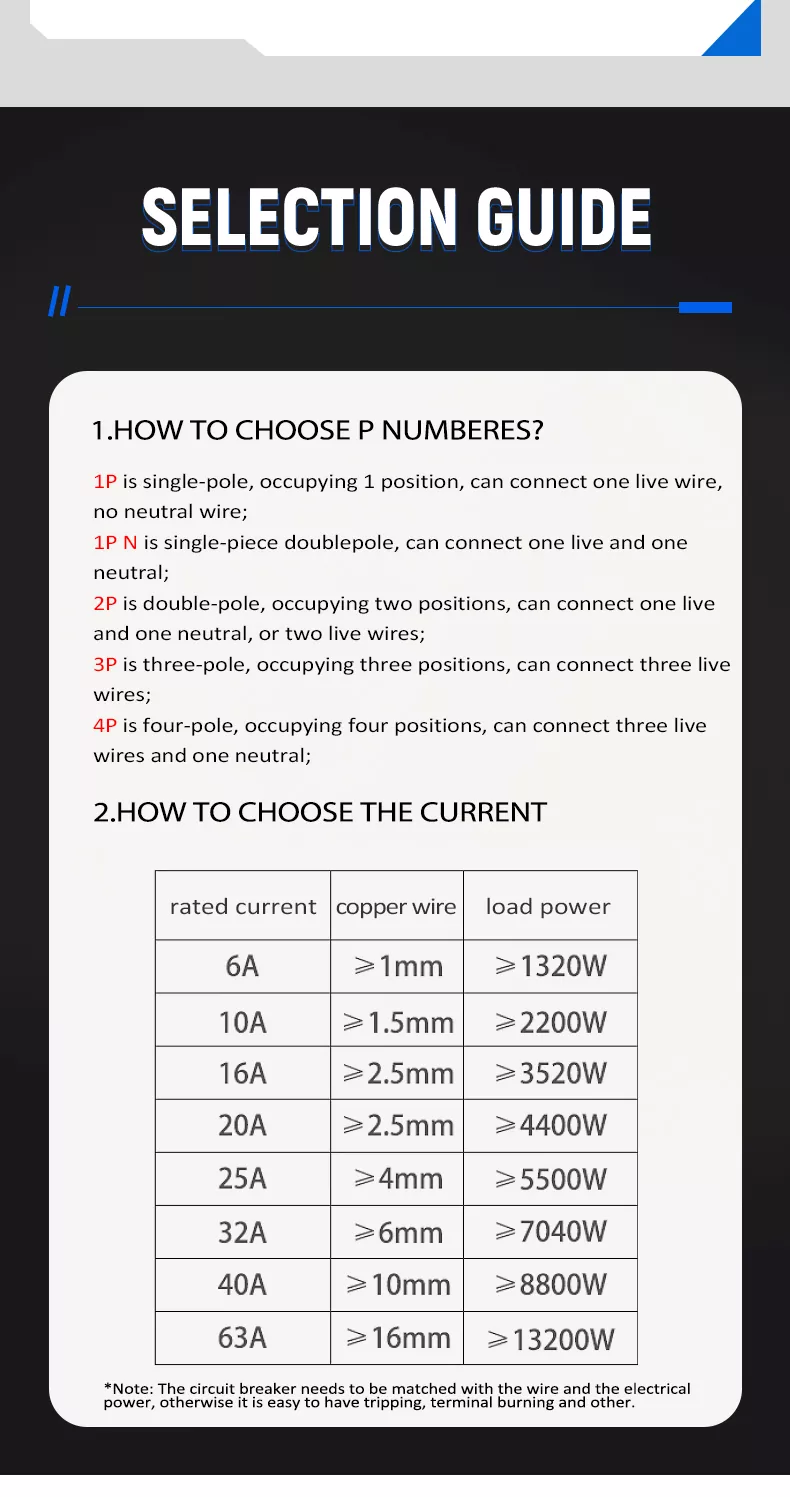

คู่มือการเลือก

1. จะเลือกเบอร์เสา (P Number) ได้อย่างไร?

• 1ป: ขั้วเดี่ยว 1 ตำแหน่ง สำหรับสายไฟฟ้า 1 เส้น (ไม่มีสายนิวทรัล)

• 1พี+น: ขั้วเดี่ยวสองขั้ว 1 ตำแหน่ง สำหรับสายไฟสด 1 เส้น + สายไฟนิวทรัล 1 เส้น

• 2พี: เสาคู่ 2 ตำแหน่ง สำหรับสายไฟสด 1 เส้น + สายนิวทรัล 1 เส้น (หรือสายไฟฟ้า 2 เส้น)

• 3ป: สามขั้ว 3 ตำแหน่ง สำหรับสายไฟสด 3 เส้น

• 4ป: สี่ขั้ว 4 ตำแหน่ง สำหรับสายไฟสด 3 เส้น + สายนิวทรัล 1 เส้น (ผลิตภัณฑ์นี้เหมาะสำหรับระบบ 400V 3 เฟส 4 สาย)

2. จะเลือกกระแสได้อย่างไร?

จับคู่พิกัดกระแสไฟของสวิตช์ตัดการเชื่อมต่อกับหน้าตัดของลวดทองแดงและกำลังโหลดเพื่อหลีกเลี่ยงไม่ให้ความร้อนสูงเกินไปหรือ ความเสียหายของอุปกรณ์ อ้างถึงตารางด้านล่าง:

หมายเหตุ: สวิตช์ตัดการเชื่อมต่อจะต้องจับคู่กับสายไฟและพลังงานไฟฟ้าเพื่อหลีกเลี่ยงไม่ให้ขั้วต่อมีความร้อนสูงเกินไป การเผาไหม้หรือความล้มเหลวของอุปกรณ์

คำถามที่พบบ่อย

1. ฟังก์ชั่นหลักของตัวตัดการเชื่อมต่อ 4P HL30-125 นี้คืออะไร?

ส่วนใหญ่จะใช้เป็นสวิตช์หลัก ในเทอร์มินอลเกียร์ผสมให้ความน่าเชื่อถือการป้องกันการแยก , ป้องกันการรั่วไหลและการควบคุมการเปิด/ปิดวงจร ไม่มีฟังก์ชันป้องกันการลัดวงจร และเหมาะสำหรับไฟ AC 50Hz ระบบสูงถึง 400V ใช้ในวงจรจำหน่าย การควบคุมมอเตอร์ และระบบไฟส่องสว่างของเครื่องใช้ไฟฟ้าขนาดเล็ก

2. คุณสมบัติหลักของผลิตภัณฑ์นี้คืออะไร?

นี่คือรุ่น 4P 63A ที่มีแรงดันไฟฟ้า 400V~ ประเภทการใช้งาน AC-22A อายุการใช้งานไฟฟ้า 1500 ครั้ง อายุการใช้งานเชิงกล 8,500 ครั้ง และช่วงอุณหภูมิในการทำงาน -35°C ถึง 70°C รองรับเสาเสริม 1P/2P/3P/4P ตัวเลข

3. มันใช้วิธีการติดตั้งแบบใด?

มันรองรับการติดตั้งรางนำมาตรฐาน DIN35mm ด้วยการออกแบบหัวเข็มขัดแบบสแน็ปอิน การติดตั้งทำได้รวดเร็ว ไม่ต้องใช้เครื่องมือ และเข้ากันได้กับการกระจายมาตรฐานทั้งหมด ตู้และอุปกรณ์ไฟฟ้า

4. มีฟังก์ชั่นป้องกันการรั่วไหลและฟ้าผ่าหรือไม่?

ใช่ครับ มีมาให้ในตัวป้องกันการรั่วไหล และป้องกันฟ้าผ่า ฟังก์ชั่นปกป้องวงจรจากอันตรายจากการรั่วไหลและความเสียหายจากไฟกระชากที่เกิดจากฟ้าผ่าได้อย่างมีประสิทธิภาพ

5. เปลือกหอยทำจากวัสดุอะไร และมีข้อดีอย่างไร?

เปลือกทำจากพลาสติกเทอร์โมเซตติงทนไฟของพีซีมีคุณสมบัติทนความร้อน ทนแรงกระแทก ทนไฟ และดับไฟได้เอง มันยังเป็นเช่นนั้น ต่อต้านริ้วรอยและทนต่อการกัดกร่อน ทำให้มั่นใจได้ถึงการใช้งานที่ปลอดภัยในระยะยาวในสภาพแวดล้อมที่รุนแรง

6. ผลิตภัณฑ์นี้มีใบรับรองอะไรบ้าง?

ตัวตัดการเชื่อมต่อสวิตช์ HL30-125 ของเราสอดคล้องกับIEC60947-3 และGB14048.3 มาตรฐานสากล มั่นใจในคุณภาพ ความปลอดภัย และความน่าเชื่อถือในตลาดโลก
