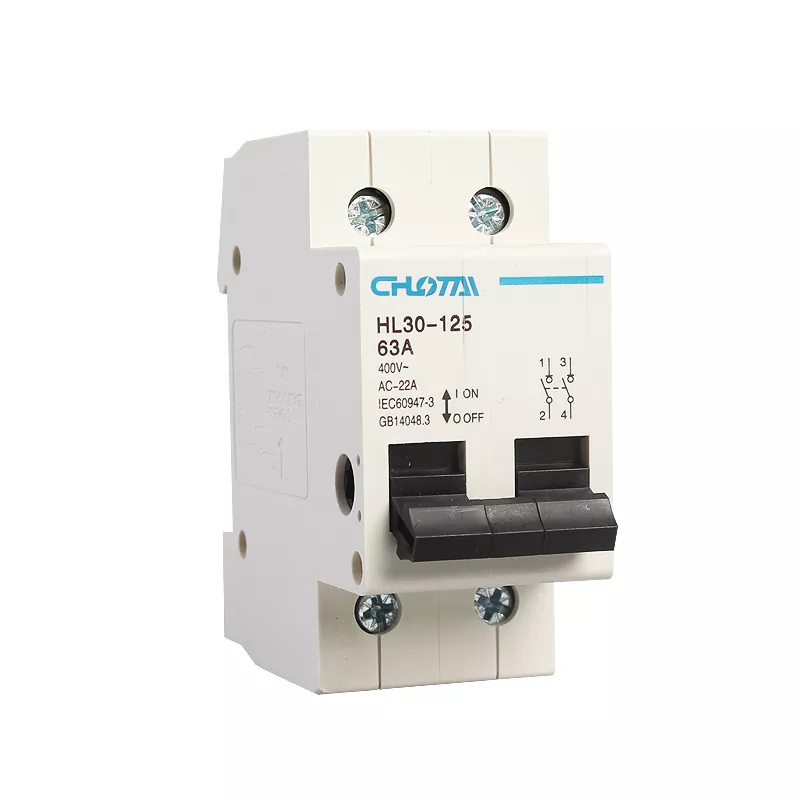

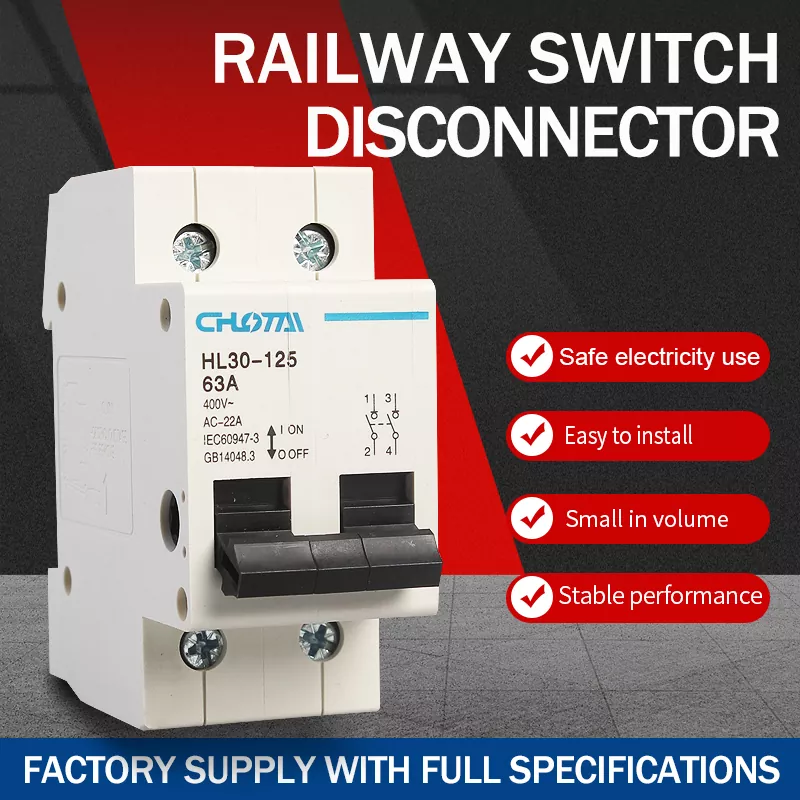

ตัวตัดการเชื่อมต่อสวิตช์ราง DIN ขั้ว 2P

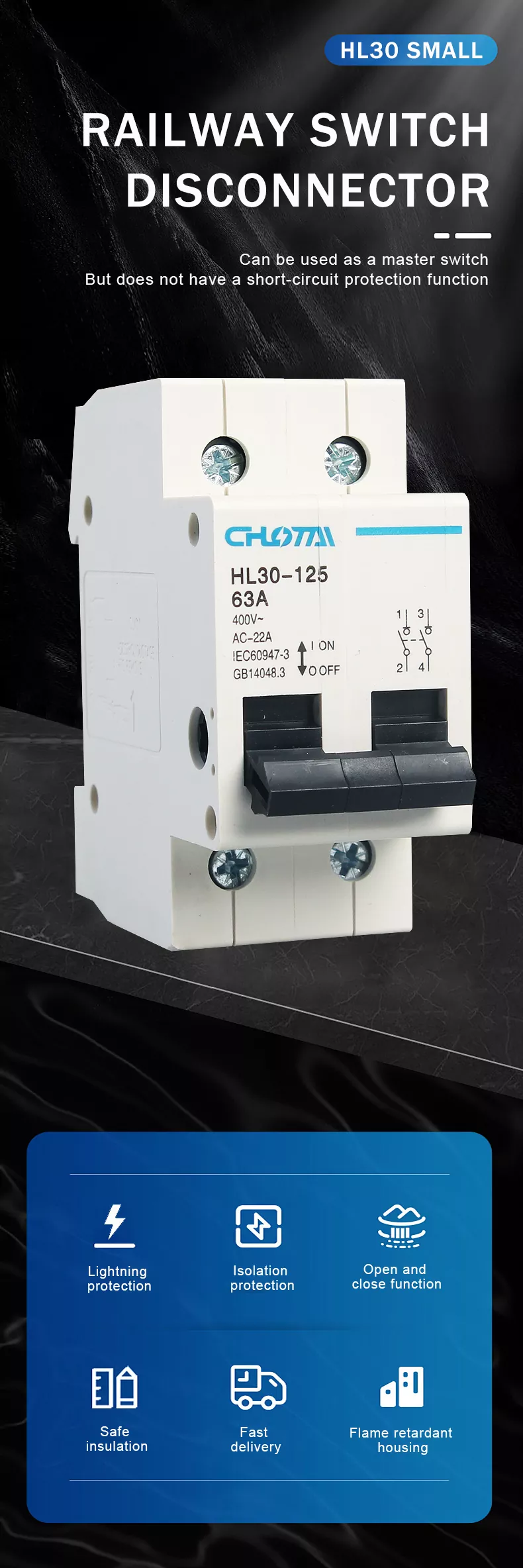

ตัวตัดการเชื่อมต่อสวิตช์ราง DIN ขั้ว 2P ของเราเป็นอุปกรณ์แยกวงจรประสิทธิภาพสูงที่ออกแบบมาสำหรับ 230V/400V AC ระบบไฟฟ้า 50Hz. ทำหน้าที่เป็นสวิตช์หลักในเครื่องใช้ไฟฟ้าแบบรวมขั้วต่อ จึงให้ความน่าเชื่อถือ การป้องกันการแยกส่วนสำหรับวงจรจ่ายและควบคุม การควบคุมมอเตอร์ เครื่องใช้ไฟฟ้าขนาดเล็ก และแสงสว่าง ระบบ การใช้วิศวกรรมที่มีความแม่นยำและวัสดุหน่วงไฟ ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและการบริการที่ยาวนาน ชีวิต ตัวตัดการเชื่อมต่อไม่มีฟังก์ชันป้องกันการลัดวงจร โดยเน้นที่การแยกวงจรที่ปลอดภัยและแบบแมนนวล การควบคุมการเปิด/ปิด มีการใช้กันอย่างแพร่หลายในสถานการณ์การกระจายพลังงานที่อยู่อาศัยเชิงพาณิชย์และอุตสาหกรรม การแยกและการควบคุมวงจรที่เชื่อถือได้

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

ตัวตัดการเชื่อมต่อ HL30-125 2P ของเราได้รับการอัปเกรดคุณภาพเต็มรูปแบบ ออกแบบทางวิศวกรรมอย่างแม่นยำจากภายในสู่ภายนอก ส่วนประกอบได้รับการตรวจสอบอย่างพิถีพิถันตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย เราใช้หน้าสัมผัสทองแดงคุณภาพสูง และการออกแบบโครงสร้างขั้นสูงเพื่อให้แน่ใจว่าการแยกวงจรที่เชื่อถือได้และประสิทธิภาพที่มั่นคง เปลือกทำจาก วัสดุทนไฟ PC แบบเทอร์โมเซตติงความแข็งแรงสูง ซึ่งทนความร้อน ทนต่อแรงกระแทก และ ดับไฟได้เอง ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอายุการใช้งานทางไฟฟ้าอย่างเข้มงวด (1,500 รอบ) และการทดสอบอายุการใช้งานทางกล (8,500 รอบ) ก่อนออกจากโรงงาน สามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมที่มีอุณหภูมิสูง ด้วยประสิทธิภาพด้านความปลอดภัยที่แข็งแกร่งและอายุการใช้งานที่ยาวนานขึ้น

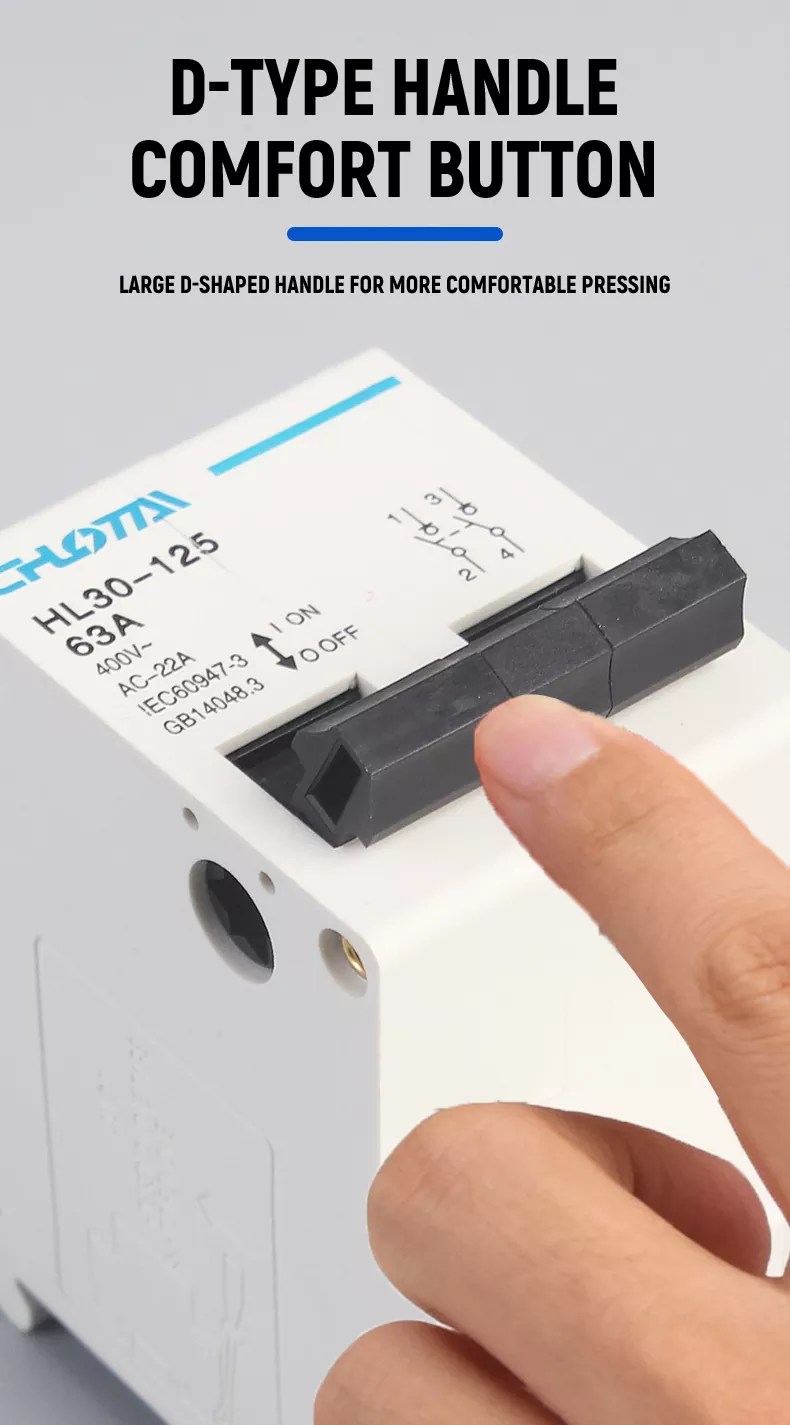

ด้ามจับแบบ D-TYPE ตามหลักสรีระศาสตร์เพื่อการใช้งานที่สะดวกสบาย

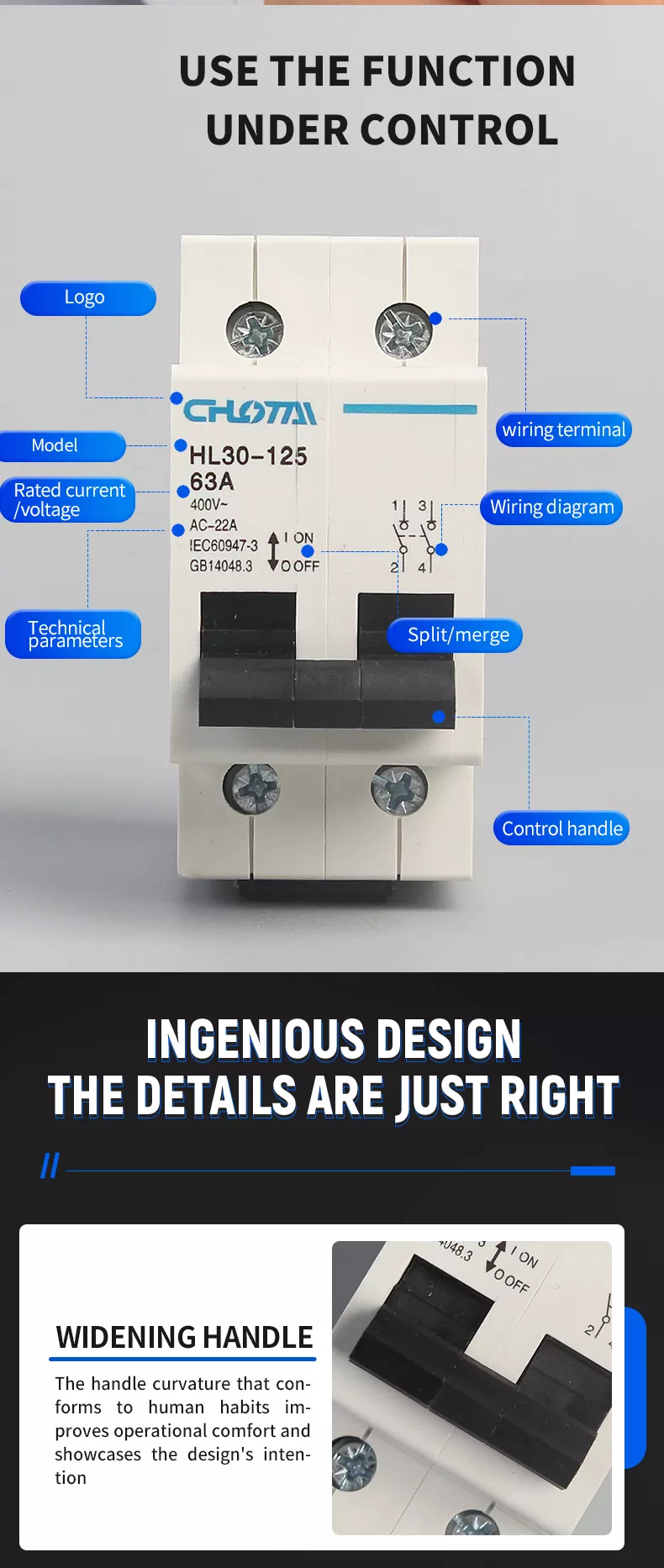

ตัวตัดการเชื่อมต่อของเรามีด้ามจับควบคุมรูปตัว D ขนาดใหญ่และกว้างขึ้น การออกแบบโค้งมนเหมาะกับการใช้งานของมนุษย์ นิสัยให้การยึดเกาะที่สะดวกสบายและการสลับที่ราบรื่นแม้ด้วยมือที่สวมถุงมือ มันช่วยลดได้อย่างมีประสิทธิภาพ ความเหนื่อยล้าในการปฏิบัติงานในระหว่างการเปลี่ยนบ่อยครั้งทำให้การควบคุมวงจรรายวันทำได้ง่ายและสะดวกยิ่งขึ้น

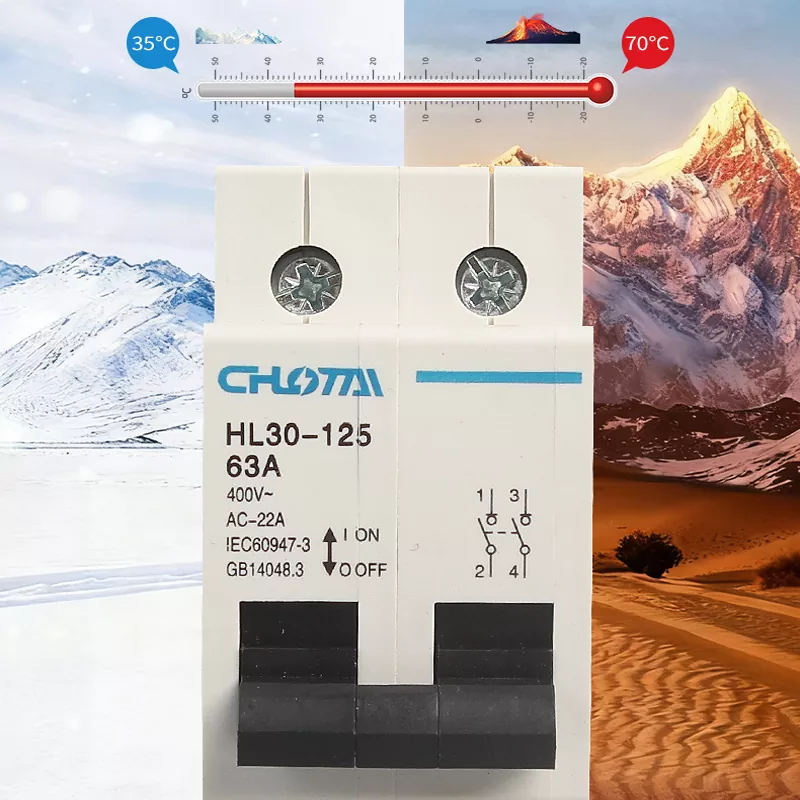

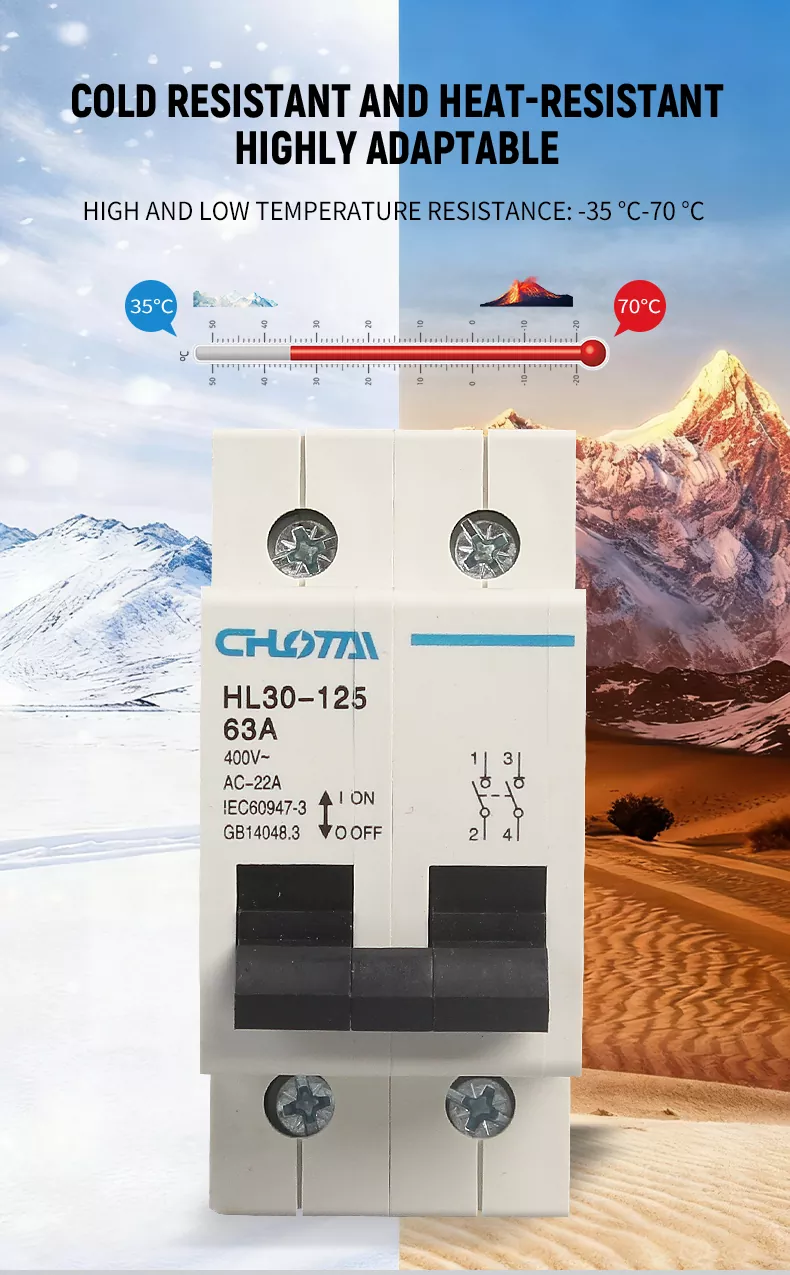

ทนต่ออุณหภูมิได้สูงและสามารถปรับตัวได้สูง

ออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรง HL30-125 Disconnector ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่กว้าง-35°C ถึง 70°C. เหมาะสำหรับบริเวณภูเขาที่หนาวเย็น ภูมิอากาศแบบทะเลทรายร้อน และสภาพแวดล้อมสุดขั้วอื่นๆ การป้องกันการแยกวงจรอย่างต่อเนื่องตลอดทั้งปีโดยไม่ทำให้ประสิทธิภาพลดลง

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

ข้อได้เปรียบหลัก

1. การป้องกันการแยกตัวอย่างปลอดภัย: การแยกวงจรที่เชื่อถือได้ ป้องกันอันตรายจากการรั่วไหลและภัยพิบัติจากฟ้าผ่าได้อย่างมีประสิทธิภาพ

2. วัสดุหน่วงไฟ: เปลือกเทอร์โมเซตติง PC คุณภาพสูง ทนความร้อน ทนต่อแรงกระแทก และดับไฟได้เอง

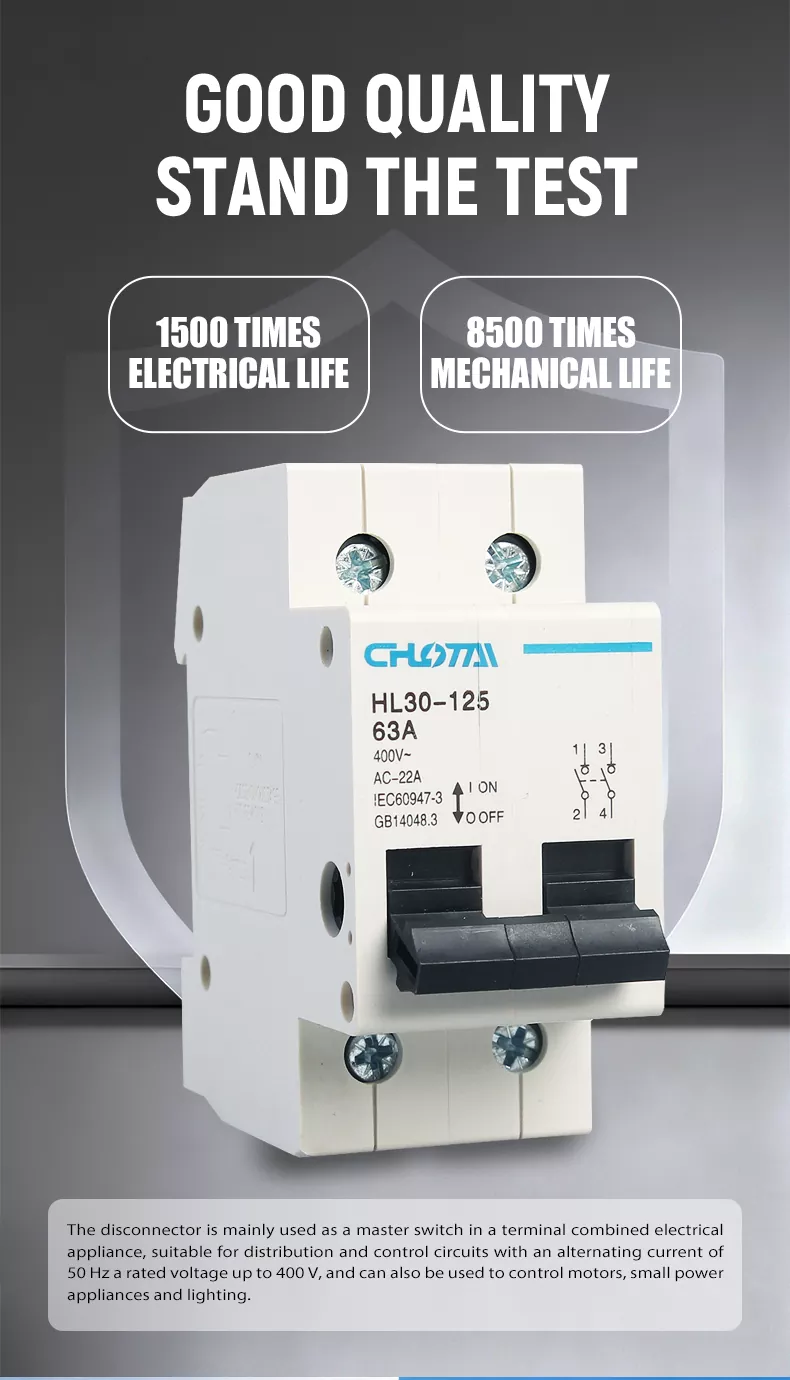

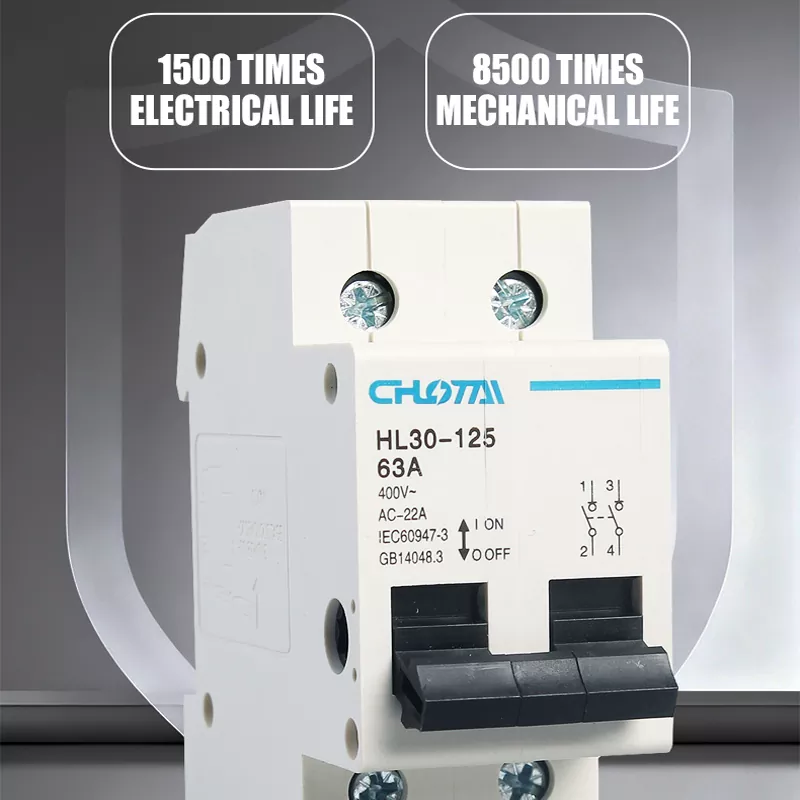

3. อายุการใช้งานยาวนาน: วงจรชีวิตทางไฟฟ้า 1,500 รอบ และวงจรชีวิตทางกล 8,500 รอบ ทนทานและเชื่อถือได้

4. ติดตั้งง่าย: การติดตั้งราง DIN มาตรฐาน 35 มม. การติดตั้งแบบ snap-in ที่รวดเร็ว เข้ากันได้กับกล่องกระจายสัญญาณทั้งหมด

5. การออกแบบที่เป็นมิตรกับผู้ใช้: ด้ามจับแบบ D-type ตามหลักสรีระศาสตร์ แผนภาพการเดินสายไฟที่ชัดเจน ใช้งานง่ายและบำรุงรักษา

6. ใช้งานได้หลากหลาย: -35°C~70° อุณหภูมิการทำงาน เหมาะสำหรับที่อยู่อาศัย เชิงพาณิชย์ และอุตสาหกรรมต่างๆ

จุดขายหลักสี่ประการ

• การแยกตัวอย่างปลอดภัย: การแยกวงจรที่เชื่อถือได้ ปกป้องอุปกรณ์ไฟฟ้าและความปลอดภัยส่วนบุคคลได้อย่างมีประสิทธิภาพระหว่างการบำรุงรักษา

• วัสดุระดับพรีเมียม: เคส PC ทนไฟ ทนต่ออุณหภูมิสูง ต่อต้านริ้วรอย และอายุการใช้งานยาวนาน

• การออกแบบที่เป็นมิตรกับผู้ใช้: ด้ามจับแบบ D-type ตามหลักสรีระศาสตร์, ขั้วต่ออินเทอร์เฟซขนาดใหญ่, ใช้งานง่ายและเดินสายไฟ

• ใช้งานได้หลากหลาย: เหมาะสำหรับระบบ AC 230V/400V ใช้เป็นสวิตช์หลักในเฟืองรวมขั้วต่อ วงจรจ่ายไฟ ฯลฯ

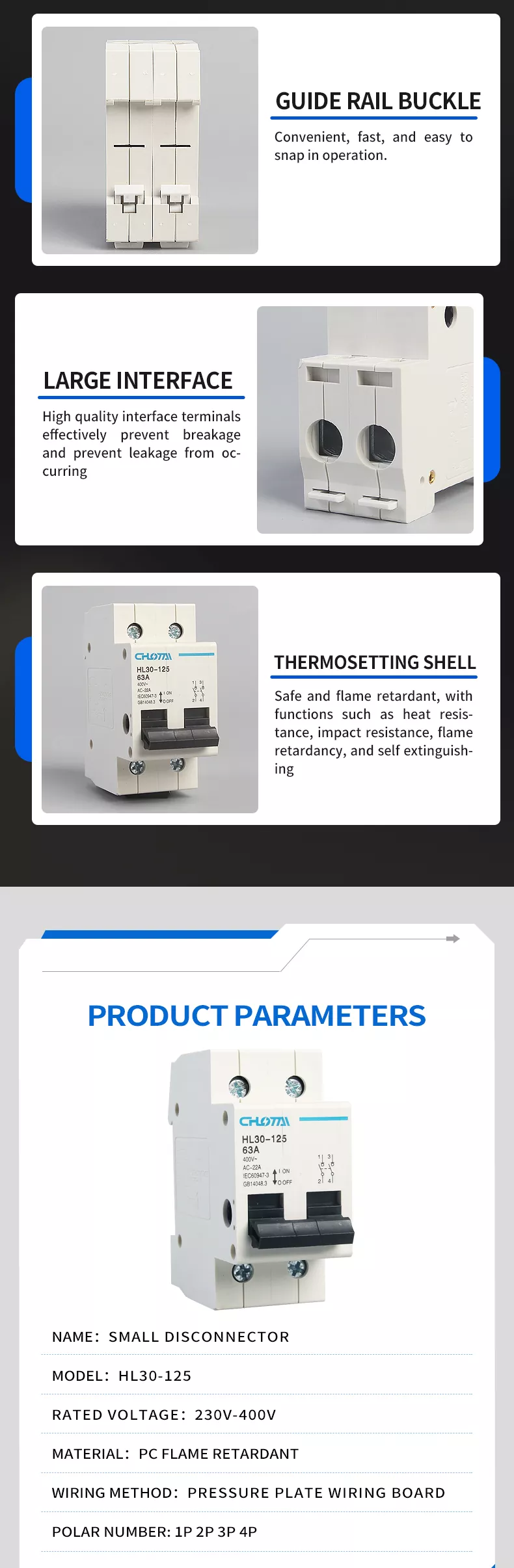

เปลือกมีความทนทานและทนต่อแรงกระแทก

เปลือกทำจากวัสดุทนไฟเทอร์โมเซตติงพีซีที่มีความแข็งแรงสูง พร้อมพื้นผิวเรียบและไม่มีเสี้ยน หลังจากผ่านการประมวลผลอย่างดี นำเสนอรูปลักษณ์ที่สวยงามและสง่างาม มีความทนทานต่อแรงกระแทกได้ดีเยี่ยมและ ความต้านทานการบีบอัดสามารถต้านทานการชนรายวันและการสั่นสะเทือนทางกลและจะไม่ทำให้เสียโฉมหรือเสียหาย ที่ วัสดุป้องกันการกัดกร่อนและต่อต้านริ้วรอย เหมาะสำหรับการใช้งานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่ซับซ้อนต่างๆ ด้วย ช่วงอุณหภูมิในการทำงานสูงถึง 70 ℃

วัสดุพีซีสารหน่วงไฟ

เปลือกใช้พลาสติกวิศวกรรม PC ทนไฟประสิทธิภาพสูงพร้อมสารหน่วงไฟและฉนวนที่ดีเยี่ยม คุณสมบัติ สามารถยับยั้งการเผาไหม้ได้อย่างมีประสิทธิภาพและป้องกันเพลิงไหม้ที่เกิดจากอุณหภูมิสูงที่เกิดจากความผิดพลาด จึงมั่นใจในความปลอดภัยโดยรวมของระบบไฟฟ้าได้ดีขึ้น วัสดุยังทนความร้อน ทนแรงกระแทก และดับไฟได้เองโดยมีอายุการใช้งานยาวนาน

เทอร์มินัลบล็อกคุณภาพสูง

การใช้เทอร์มินอลสายไฟแผ่นแรงดันคุณภาพสูง ไม่เพียงแต่รับประกันความนำไฟฟ้าที่แข็งแกร่ง แต่ยังช่วยลดการสูญเสียอีกด้วย พื้นที่หน้าสัมผัสขนาดใหญ่ป้องกันการแตกหักของสายไฟและการรั่วไหลได้อย่างมีประสิทธิภาพ พร้อมความต้านทานโหลดเกินที่แข็งแกร่งและมีเสถียรภาพ ประสิทธิภาพการทำงาน การเดินสายไฟนั้นเรียบง่าย ช่วยให้สามารถติดตั้งได้ง่ายและรวดเร็ว ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ ตัวตัดการเชื่อมต่อ

สามารถใช้กับราง DIN ได้

สามารถติดตั้งได้โดยใช้รางนำมาตรฐานสากล DIN35 มม. เพื่อปลดล็อกสถานการณ์การใช้งานได้มากขึ้น ราง DIN ออกแบบติดตั้งได้กับตู้กระจายสินค้าและอุปกรณ์ไฟฟ้าต่างๆ ติดตั้งง่ายและ ถอดแยกชิ้นส่วนได้โดยไม่ต้องใช้เครื่องมือที่ซับซ้อน เหมาะสำหรับการปรับใช้อย่างรวดเร็วในสถานการณ์ต่างๆ

ง่ายต่อการติดตั้งและสายไฟที่ปลอดภัย

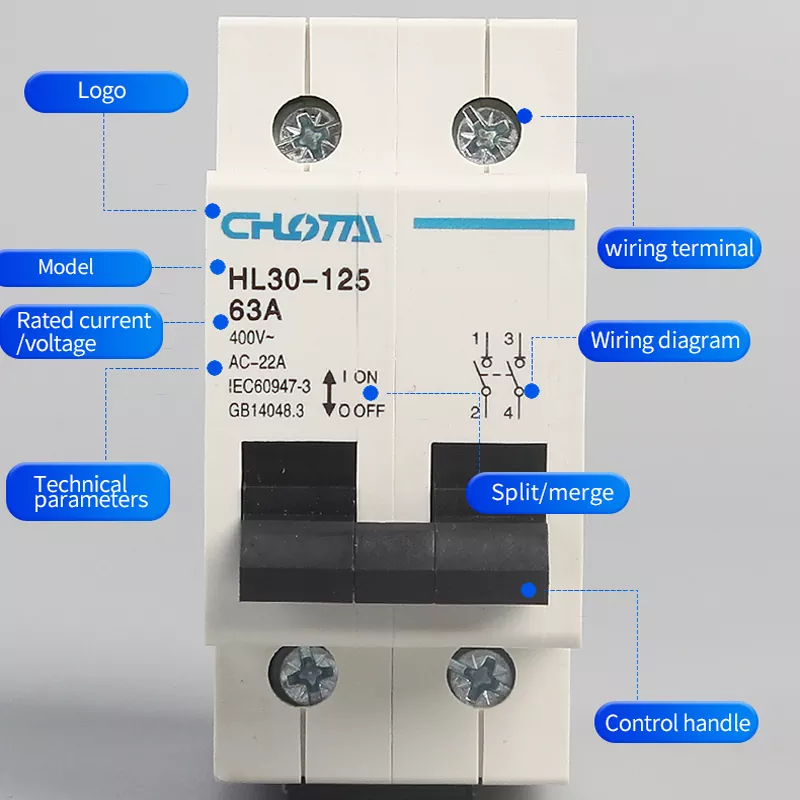

ตัวตัดการเชื่อมต่อเหมาะสำหรับรางนำมาตรฐาน DIN35 มม. พร้อมการติดตั้งและถอดชิ้นส่วนได้ง่าย รุ่น 2P คือ ออกแบบมาสำหรับระบบเฟสเดียว 220V/400V โดยเชื่อมต่อสายไฟสดหนึ่งเส้นและสายนิวทรัลหนึ่งเส้น (หรือสายไฟสดสองเส้น) ที่ แผนภาพการเดินสายไฟมีความชัดเจนและใช้งานง่าย โดยมีขั้วต่อด้านบนสำหรับทางเข้าแหล่งจ่ายไฟ และขั้วต่อด้านล่างสำหรับแหล่งจ่ายไฟ เต้าเสียบซึ่งสามารถหลีกเลี่ยงการเดินสายผิดได้อย่างมีประสิทธิภาพ ขั้วทองแดงคุณภาพสูงมีความแน่นและเชื่อถือได้ไม่ง่าย หลวมภายใต้การสั่นสะเทือนในระยะยาวทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคง

พารามิเตอร์ผลิตภัณฑ์

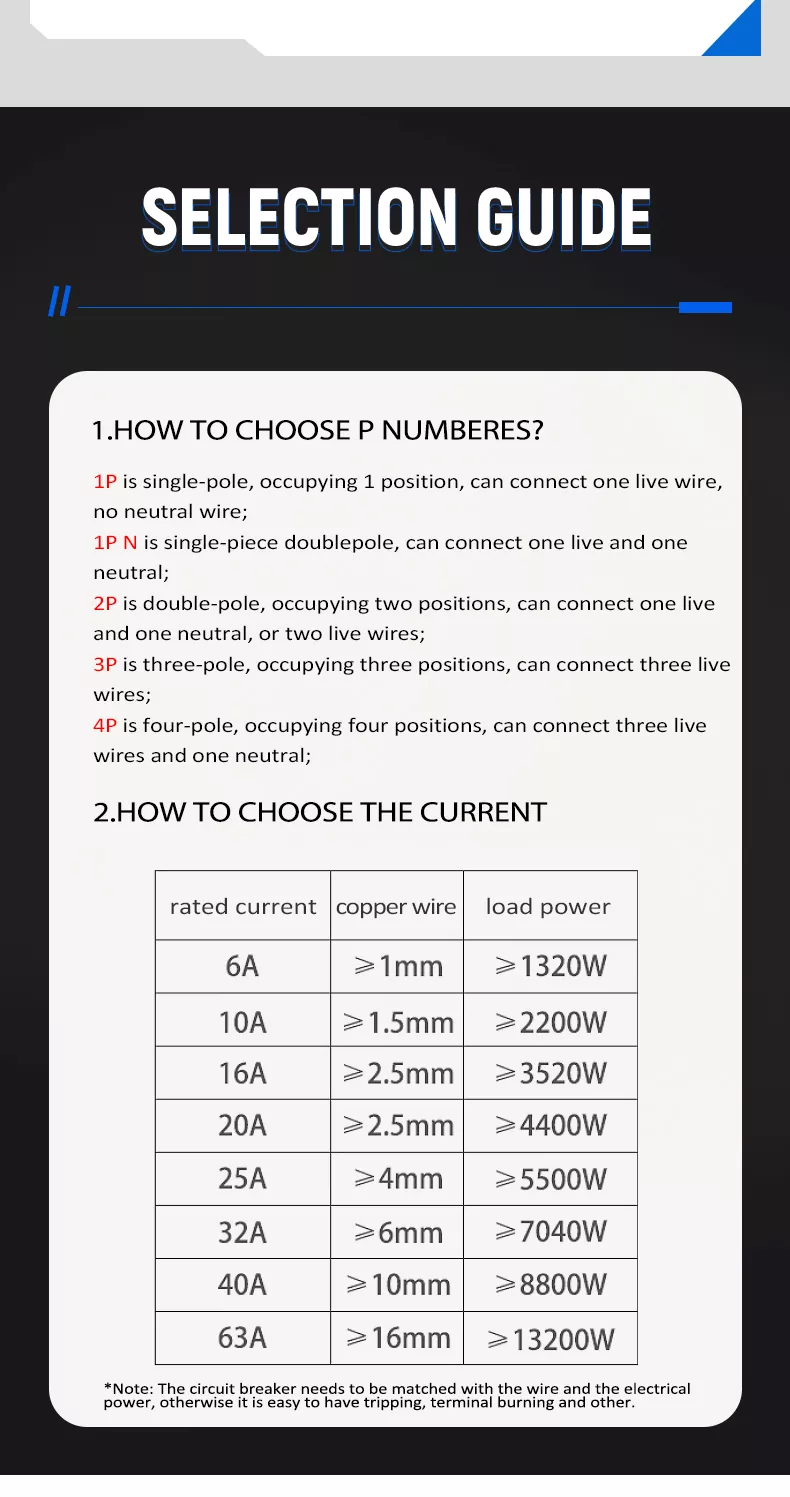

คู่มือการเลือก

จะเลือกหมายเลข P ได้อย่างไร

1P: ขั้วเดี่ยว ครอบครอง 1 ตำแหน่ง สามารถเชื่อมต่อสายไฟที่มีกระแสไฟเส้นเดียวได้ ไม่มีสายที่เป็นกลาง

1P N: เสาคู่แบบชิ้นเดียวสามารถเชื่อมต่อแบบสดและแบบเป็นกลางได้

2P: ขั้วคู่ ครอบครองสองตำแหน่ง สามารถเชื่อมต่อสายไฟสดหนึ่งเส้นและสายกลางหนึ่งเส้น หรือสายไฟสองเส้น (สิ่งนี้ สินค้า)

3P: สามขั้ว ครอบครองสามตำแหน่ง สามารถเชื่อมต่อสายไฟที่มีกระแสไฟฟ้าสามเส้นได้

4P: สี่ขั้วซึ่งครอบครองสี่ตำแหน่งสามารถเชื่อมต่อสายไฟที่มีกระแสไฟฟ้าสามเส้นและสายกลางหนึ่งเส้น

วิธีการเลือกปัจจุบัน

หมายเหตุ: ตัวตัดการเชื่อมต่อจะต้องจับคู่กับสายไฟและพลังงานไฟฟ้า มิฉะนั้นจะง่ายต่อการมี การสะดุด การเผาไหม้ของเทอร์มินัล และปัญหาอื่นๆ

แผนภาพการเดินสายไฟ

เชื่อมต่อขั้วอินพุต (ด้านบน) เข้ากับแหล่งจ่ายไฟ (สด: แดง, เป็นกลาง: น้ำเงิน)

เชื่อมต่อขั้วต่อเอาท์พุต (ด้านล่าง) เข้ากับโหลด (สด: แดง เป็นกลาง: น้ำเงิน)

ตรวจสอบให้แน่ใจว่าสายไฟแน่นหนาและเชื่อถือได้ และเชื่อมต่อสายไฟที่มีกระแสไฟ/เป็นกลางอย่างถูกต้อง

ติดตัวตัดการเชื่อมต่อเข้ากับราง DIN มาตรฐาน 35 มม. ในกล่องกระจายสัญญาณ

เครื่องหมายขั้วต่อที่ชัดเจนและการเดินสายไฟที่ได้มาตรฐานทำให้การติดตั้งปลอดภัยและมีประสิทธิภาพมากขึ้น

ใช้กันอย่างแพร่หลาย

ตัวตัดการเชื่อมต่อสวิตช์ราง DIN ขั้ว 2P ของเราใช้กันอย่างแพร่หลายใน:

• เกียร์รวมเทอร์มินัล: เป็นสวิตช์หลักสำหรับเครื่องใช้ไฟฟ้าแบบรวมเทอร์มินัล

• วงจรการกระจายและการควบคุม: สวิตช์หลักของกล่องกระจาย การแยกวงจรและการควบคุม

• การควบคุมมอเตอร์: ควบคุมการเปิด/ปิดด้วยตนเองสำหรับมอเตอร์กำลังขนาดเล็ก

• ระบบไฟส่องสว่าง: สวิตช์หลักของวงจรไฟส่องสว่าง, การป้องกันการแยก

• อาคารพักอาศัย: สวิตช์หลักกล่องกระจายบ้าน, การแยกวงจรระหว่างการบำรุงรักษา

• อาคารพาณิชย์: ระบบจำหน่ายไฟฟ้าเชิงพาณิชย์ การควบคุมและการแยกวงจร

คำถามที่พบบ่อย

1.หน้าที่หลักของผลิตภัณฑ์นี้คืออะไร?

ส่วนใหญ่จะใช้เป็นสวิตช์หลักในเครื่องใช้ไฟฟ้าแบบรวมขั้วต่อ ทำให้มีวงจรที่เชื่อถือได้ การป้องกันการแยกส่วนสำหรับวงจรจ่ายและควบคุม การควบคุมมอเตอร์ เครื่องใช้ไฟฟ้าขนาดเล็ก และแสงสว่าง ระบบ ไม่มีฟังก์ชันป้องกันการลัดวงจร โดยเน้นที่การแยกวงจรที่ปลอดภัยและการเปิด/ปิดด้วยตนเอง การควบคุม

2. กระแสไฟและแรงดันไฟฟ้าที่ได้รับการจัดอันดับคืออะไร?

รุ่น 2P นี้มีพิกัดกระแสไฟฟ้า 63A และแรงดันไฟฟ้าพิกัด 230V-400V AC เหมาะสำหรับระบบไฟฟ้า 50Hz

3.ช่วงอุณหภูมิในการทำงานคืออะไร?

ผลิตภัณฑ์สามารถทำงานได้อย่างเสถียรในช่วงอุณหภูมิกว้างตั้งแต่ -35°C ถึง 70°C เหมาะสำหรับสภาพแวดล้อมที่รุนแรงต่างๆ

4.วิธีการติดตั้งคืออะไร?

รองรับการติดตั้งราง DIN ขนาด 35 มม. มาตรฐาน พร้อมการเดินสายไฟที่ง่ายดายและการติดตั้งแบบ snap-in ที่รวดเร็ว ใช้ได้กับทุกอุปกรณ์ กล่องกระจายสินค้า

5. อายุการใช้งานของตัวตัดการเชื่อมต่อนี้นานแค่ไหน?

ได้รับการทดสอบวงจรชีวิตทางไฟฟ้า 1,500 รอบ และวงจรชีวิตทางกล 8,500 รอบ เพื่อให้มั่นใจว่ามีอายุการใช้งานยาวนานภายใต้ สภาพการทำงานปกติ

6.ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานอะไรบ้าง?

ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐานสากล IEC60947-3 และมาตรฐานแห่งชาติ GB14048.3 ทำให้มั่นใจในคุณภาพของผลิตภัณฑ์ และความปลอดภัย
