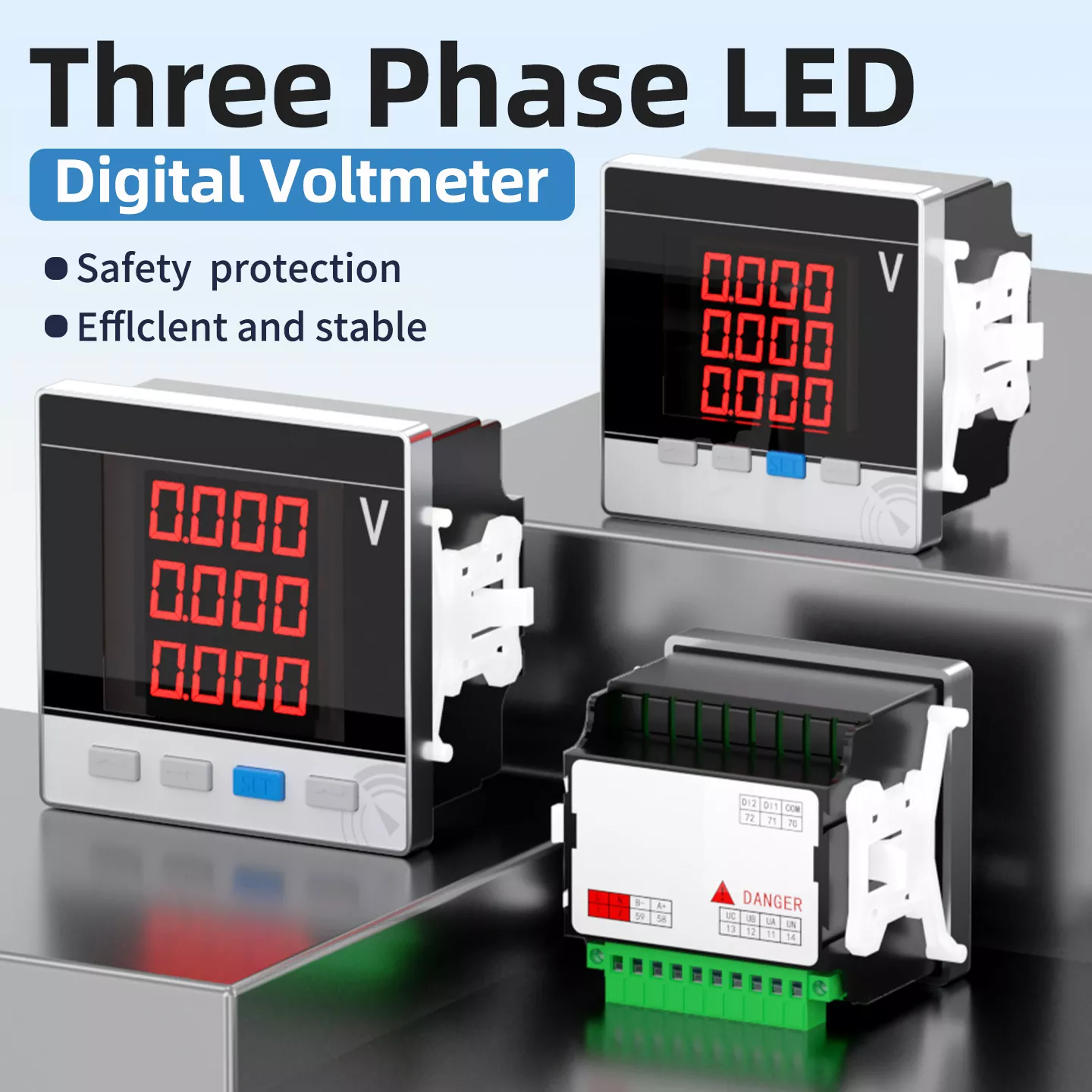

โวลต์มิเตอร์แบบดิจิตอล LED สามเฟส

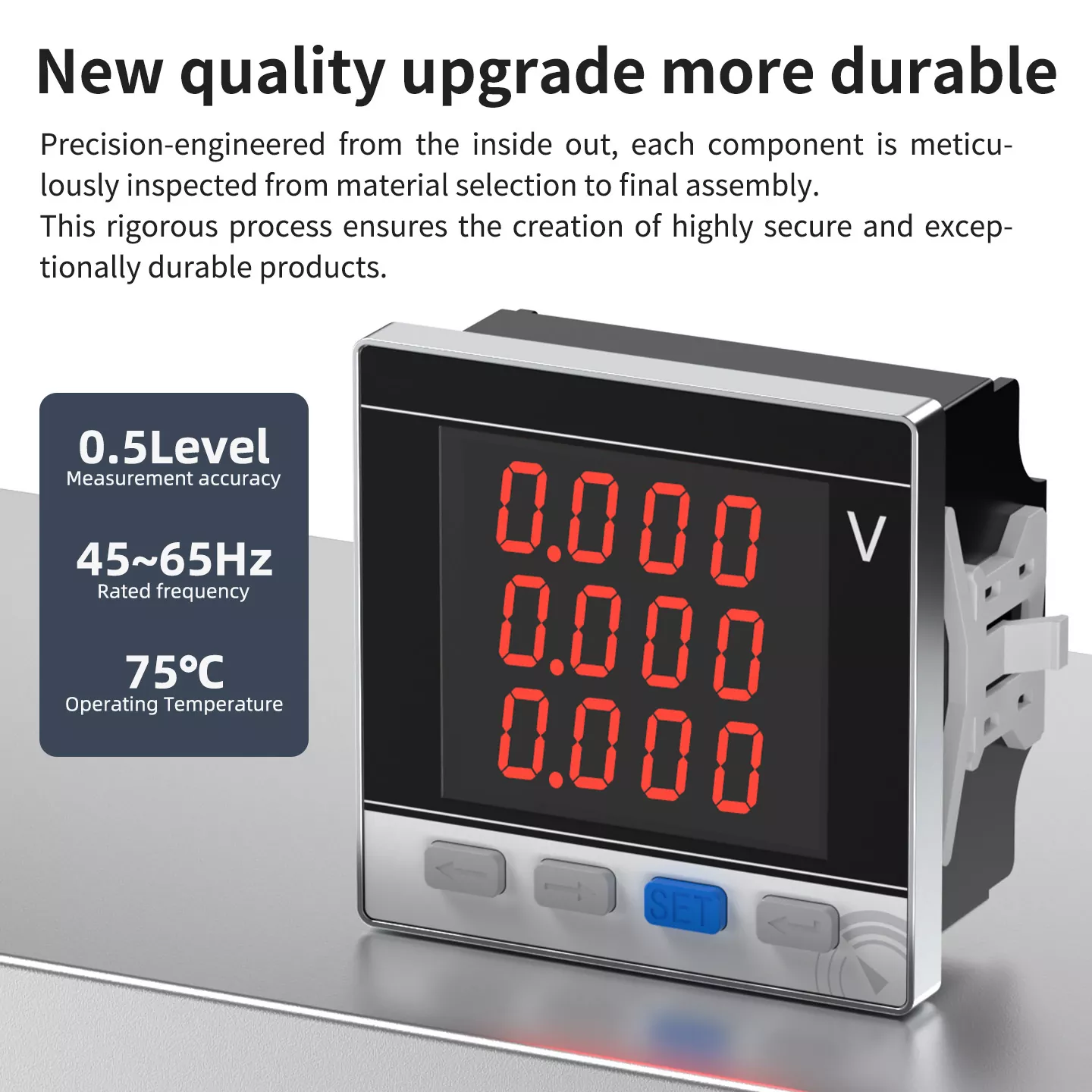

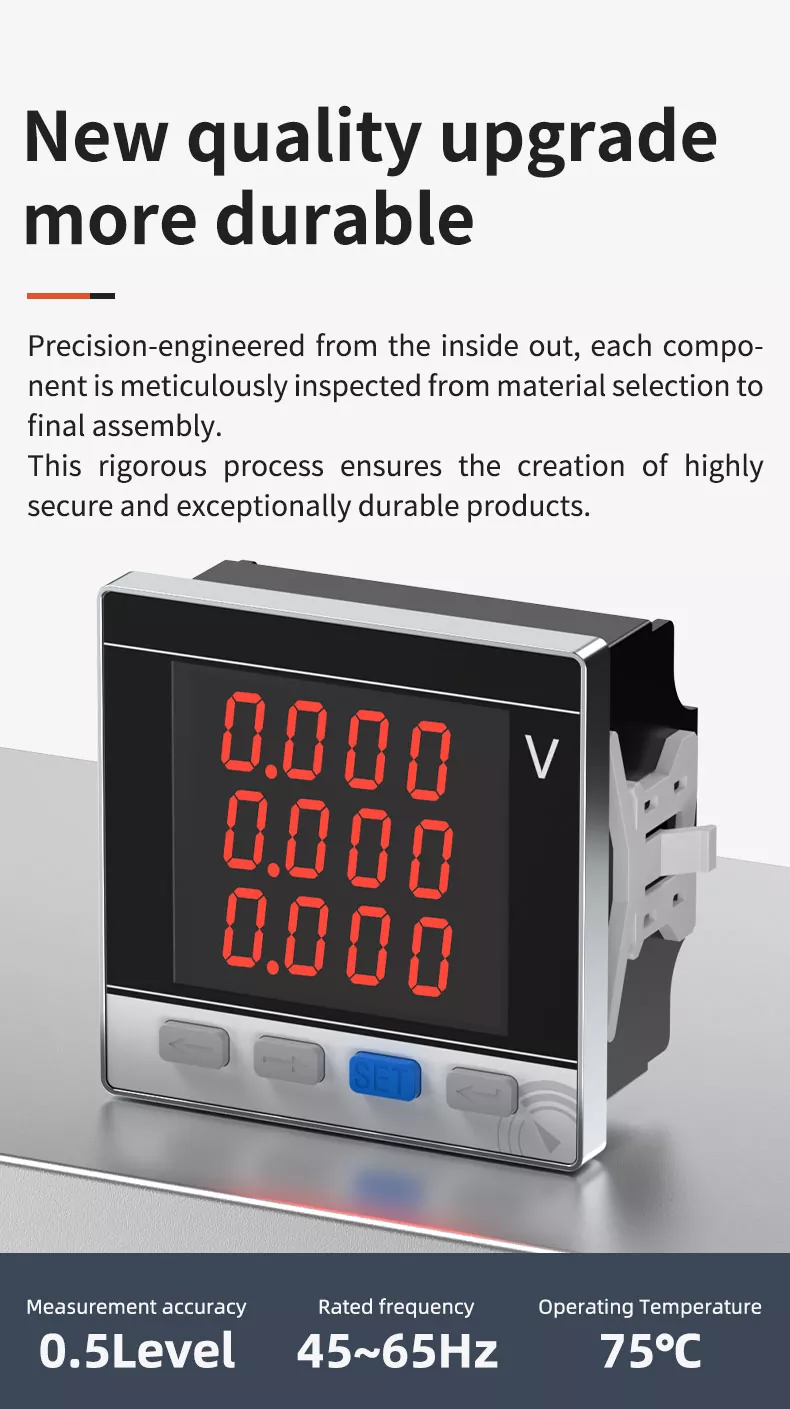

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

โวลต์มิเตอร์สามเฟสของเราได้รับการอัพเกรดคุณภาพเต็มรูปแบบ ออกแบบทางวิศวกรรมอย่างแม่นยำจากภายในสู่ภายนอก แต่ละส่วนประกอบได้รับการตรวจสอบอย่างพิถีพิถันตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย เราใช้ชิปคุณภาพสูงนำเข้าและเทคโนโลยีการเชื่อมแบบรวมเพื่อให้แน่ใจว่าการประมวลผลหลักรวดเร็วและประสิทธิภาพที่มั่นคง เปลือกทำจากวัสดุ ABS ทนไฟที่มีความแข็งแรงสูงซึ่งทนต่อกรดและด่าง ทนน้ำมัน ต่อต้านริ้วรอย และกันกระแทก ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอายุอย่างเข้มงวด การสอบเทียบความแม่นยำ และการทดสอบการทนต่อแรงดันไฟฟ้าก่อนออกจากโรงงาน ทำให้มั่นใจได้ถึงประสิทธิภาพที่มีความปลอดภัยสูงและทนทานเป็นพิเศษ

• ความแม่นยำในการวัด: 0.5 ระดับ

• ความถี่ที่กำหนด: 45~65Hz

• อุณหภูมิในการทำงาน: สูงถึง 75°C

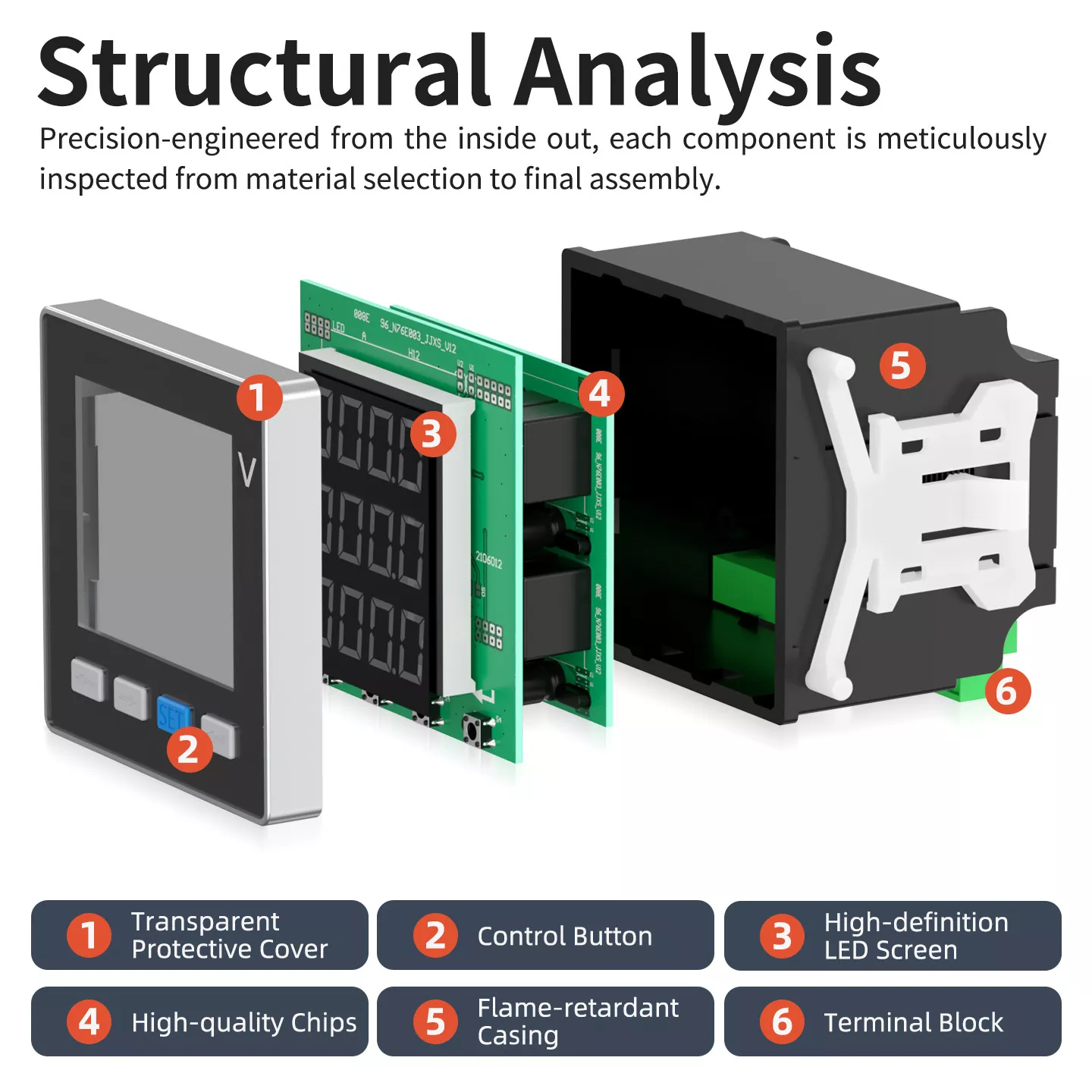

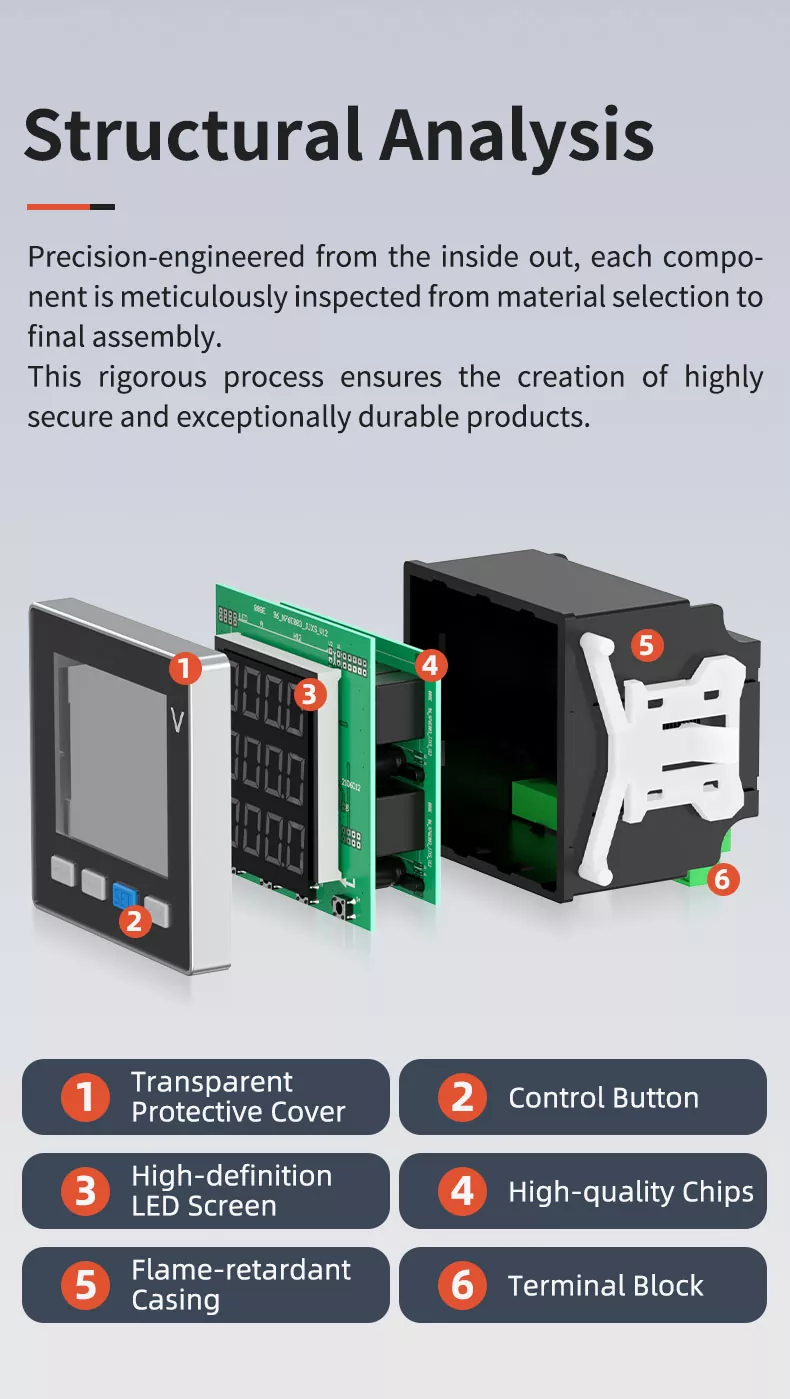

การวิเคราะห์โครงสร้าง

โวลต์มิเตอร์ใช้โครงสร้างที่กะทัดรัดและเป็นวิทยาศาสตร์ รวมถึงส่วนประกอบหลัก 6 ส่วน:

1. ฝาครอบป้องกันโปร่งใส: ปกป้องหน้าจอจากรอยขีดข่วนและฝุ่น ทำให้มั่นใจได้ถึงการแสดงผลที่ชัดเจนในระยะยาว

2. ปุ่มควบคุม: ละเอียดอ่อนและตอบสนอง รองรับการตั้งค่าพารามิเตอร์ การสืบค้นข้อมูล และการสลับโหมด

3. หน้าจอ LED ความละเอียดสูง: การแสดงตัวอักษรขนาดใหญ่พร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ทำให้ข้อมูลมีความชัดเจนในทันที

4. ชิปคุณภาพสูง: ชิปนำเข้าพร้อมการเชื่อมแบบรวมทำให้มั่นใจในความแม่นยำในการวัดระดับ 0.5 และประสิทธิภาพที่มั่นคง

5. เคสสารหน่วงไฟ: พลาสติกวิศวกรรมที่มีความแข็งแรงสูง ต่อต้านริ้วรอย ทนต่อการกัดกร่อน ให้การป้องกันความปลอดภัยที่เชื่อถือได้

6. TERMINAL BLOCK: ขั้วต่อทองแดงคุณภาพสูงพร้อมพื้นผิวสัมผัสที่ใกล้ชิดยิ่งขึ้นและมีความทนทานต่อการสึกหรอสูง ทำให้มั่นใจได้ถึงการเดินสายที่ปลอดภัย

ข้อได้เปรียบหลัก

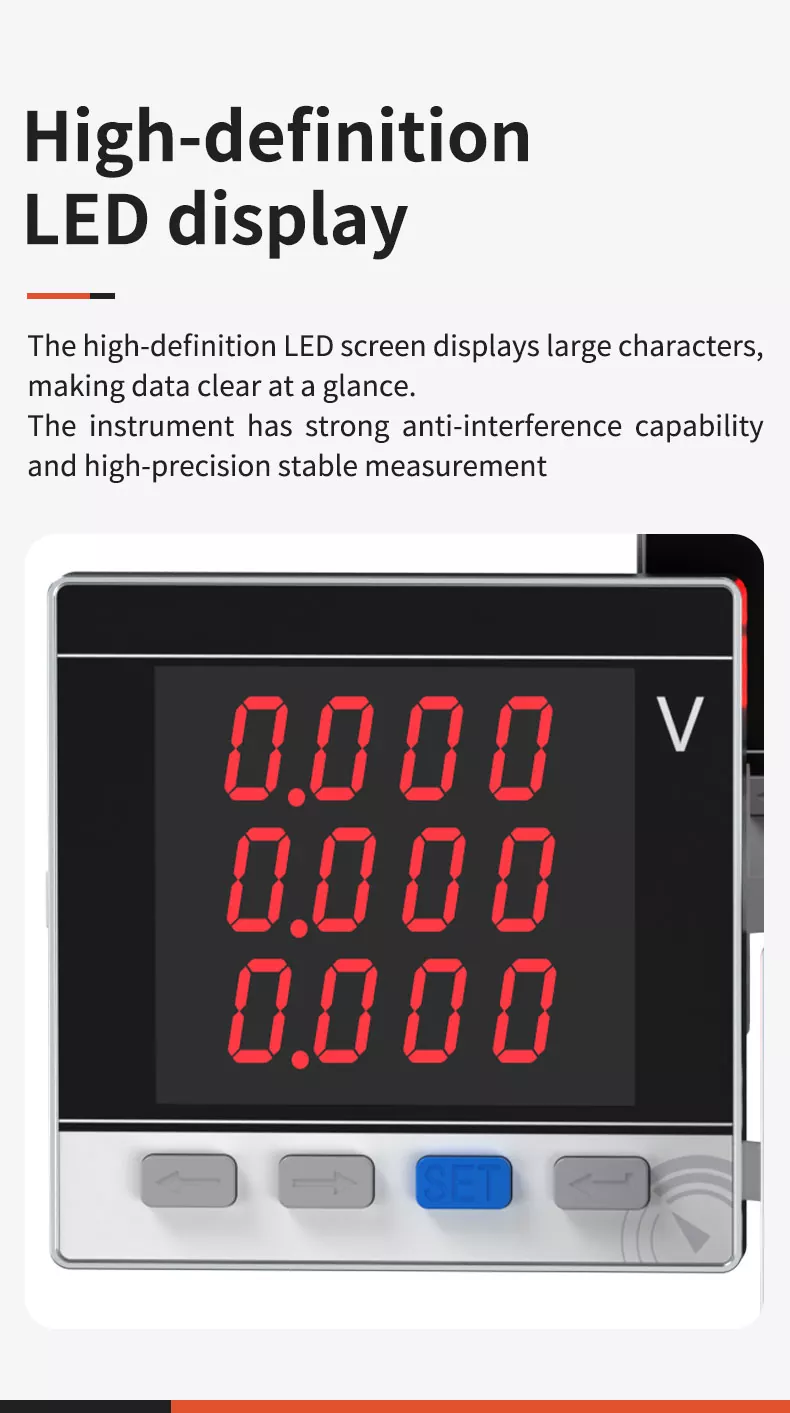

1. จอแสดงผล LED ความละเอียดสูง

ผลิตภัณฑ์ดังกล่าวมาพร้อมกับจอแสดงผลดิจิตอล LED ความสว่างสูง ซึ่งมีลักษณะของความคมชัดสูง คอนทราสต์สูง และมุมมองที่กว้าง การแสดงข้อมูลมีความชัดเจนแม้ในสภาพแวดล้อมที่มีแสงน้อย แต่ก็สามารถอ่านได้ง่าย จอแสดงผลมีประสิทธิภาพที่เสถียร ไม่สั่นไหว ไม่เบลอ และสามารถรักษาสถานะการทำงานที่ดีได้เป็นเวลานาน นำประสบการณ์การตรวจสอบแรงดันไฟฟ้าที่สะดวกและใช้งานง่ายมาสู่ผู้ใช้ เครื่องมือนี้มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและการวัดที่เสถียรและมีความแม่นยำสูง

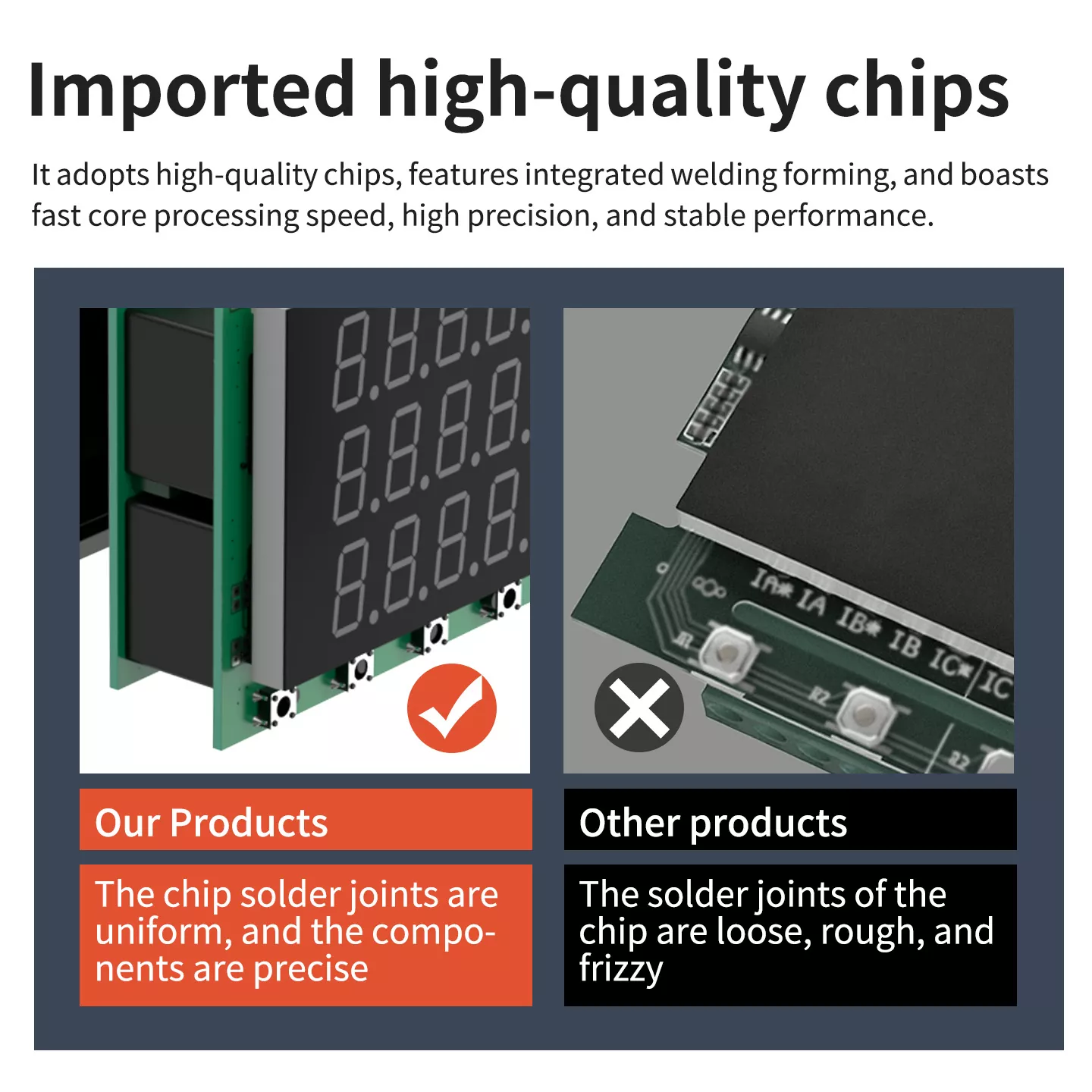

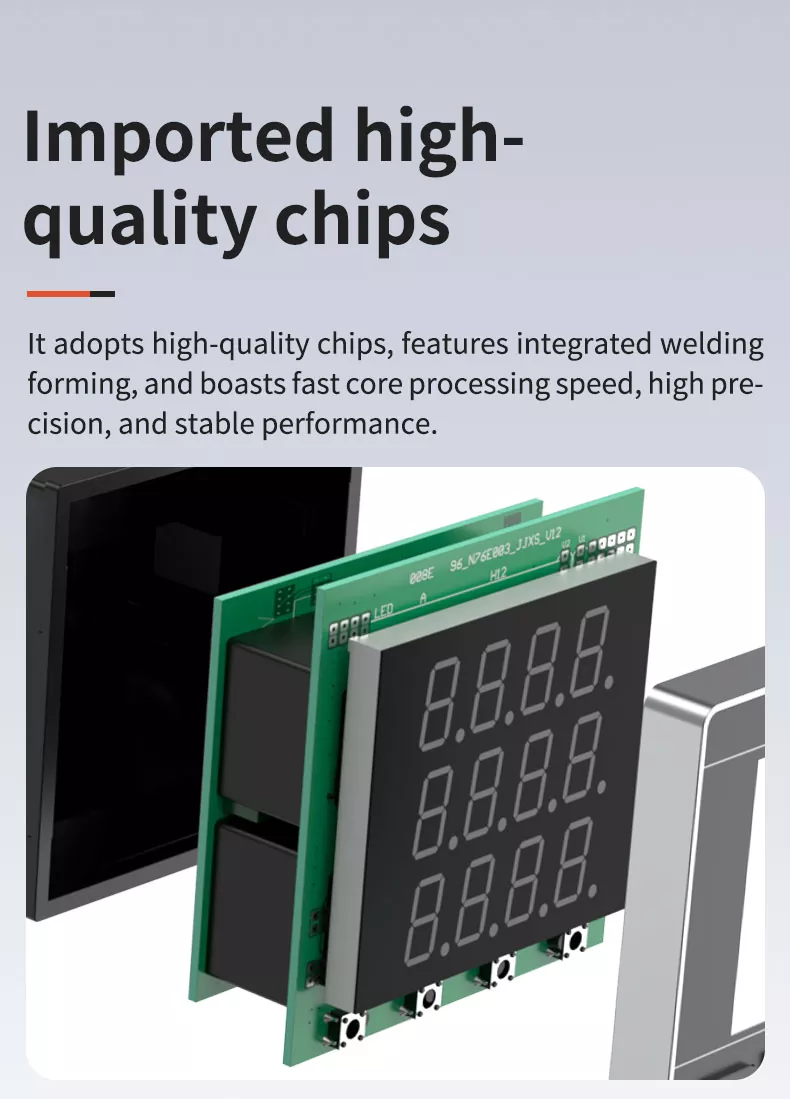

2. นำเข้าชิปคุณภาพสูง

ใช้ชิปคุณภาพสูงนำเข้า มีคุณสมบัติการขึ้นรูปการเชื่อมแบบรวม และมีความเร็วการประมวลผลหลักที่รวดเร็ว ความแม่นยำสูง และประสิทธิภาพที่มั่นคง ข้อต่อบัดกรีชิปมีความสม่ำเสมอ และส่วนประกอบต่างๆ มีความแม่นยำ ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน

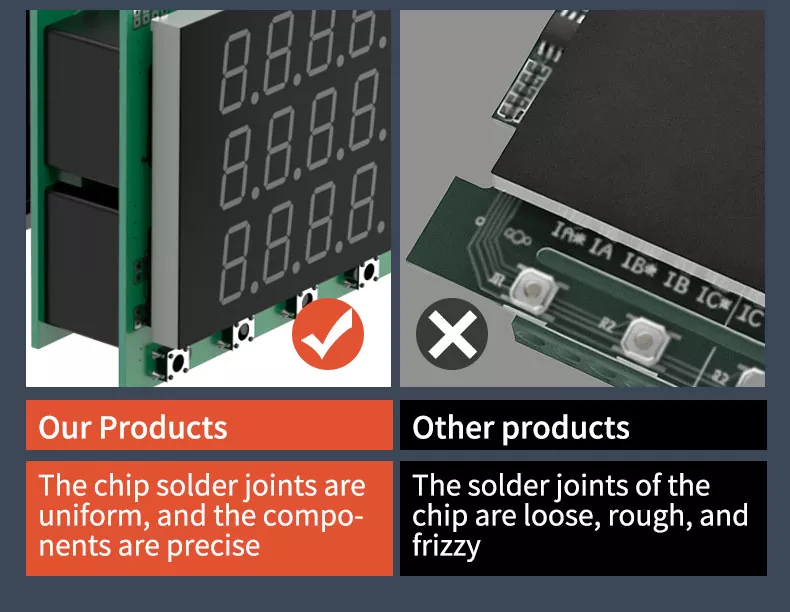

3.ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

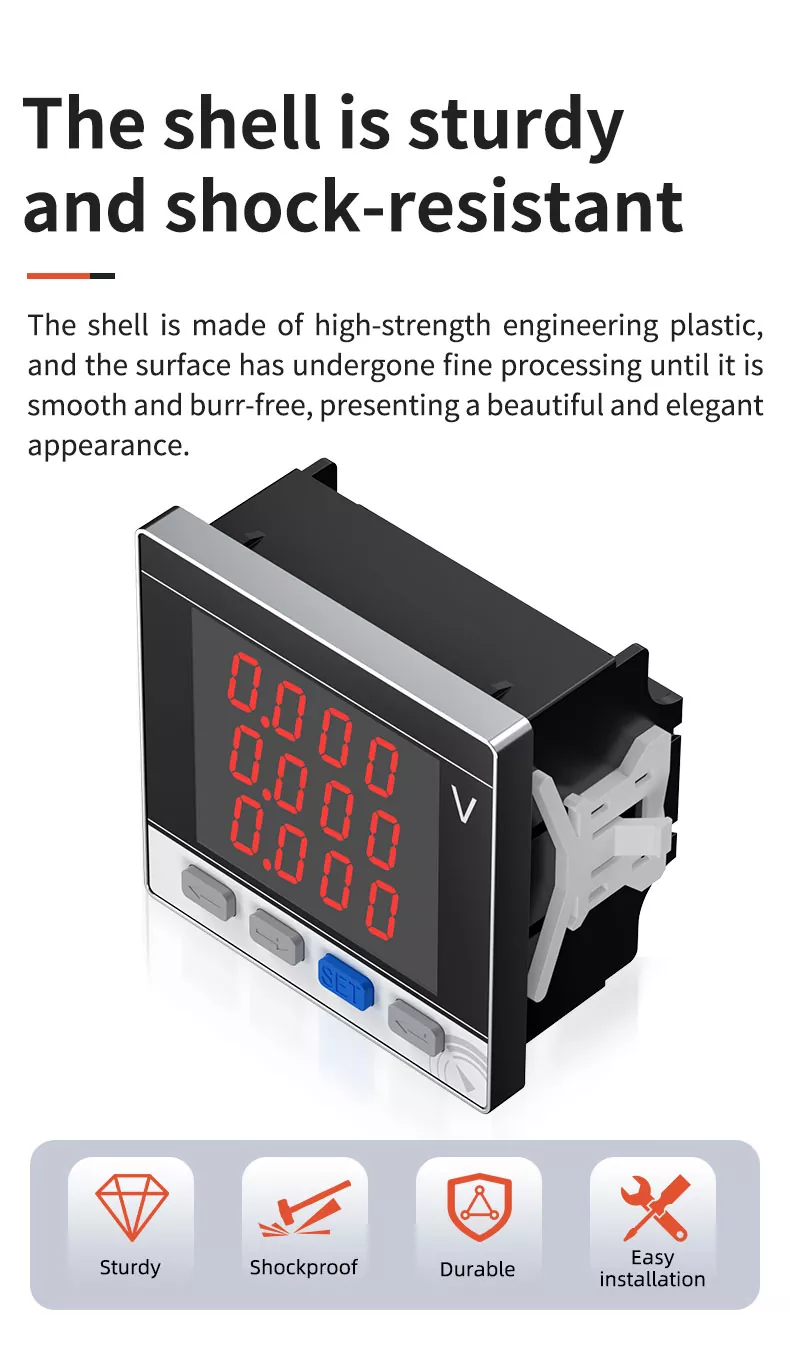

4. เปลือกทนทานและทนต่อแรงกระแทก

เปลือกทำจากพลาสติกวิศวกรรมความแข็งแรงสูง และพื้นผิวผ่านการประมวลผลอย่างละเอียดจนเรียบและไม่มีเสี้ยน นำเสนอรูปลักษณ์ที่สวยงามและสง่างาม มีความต้านทานแรงกระแทกและแรงอัดได้ดีเยี่ยม สามารถต้านทานการชนรายวันและการสั่นสะเทือนทางกลได้ และจะไม่ทำให้เสียรูปหรือเสียหาย วัสดุนี้ป้องกันการกัดกร่อนและต่อต้านริ้วรอย เหมาะสำหรับการใช้งานที่มั่นคงในระยะยาวในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนต่างๆ โดยมีข้อดีคือ ทนทาน กันกระแทก ทนทาน และติดตั้งง่าย

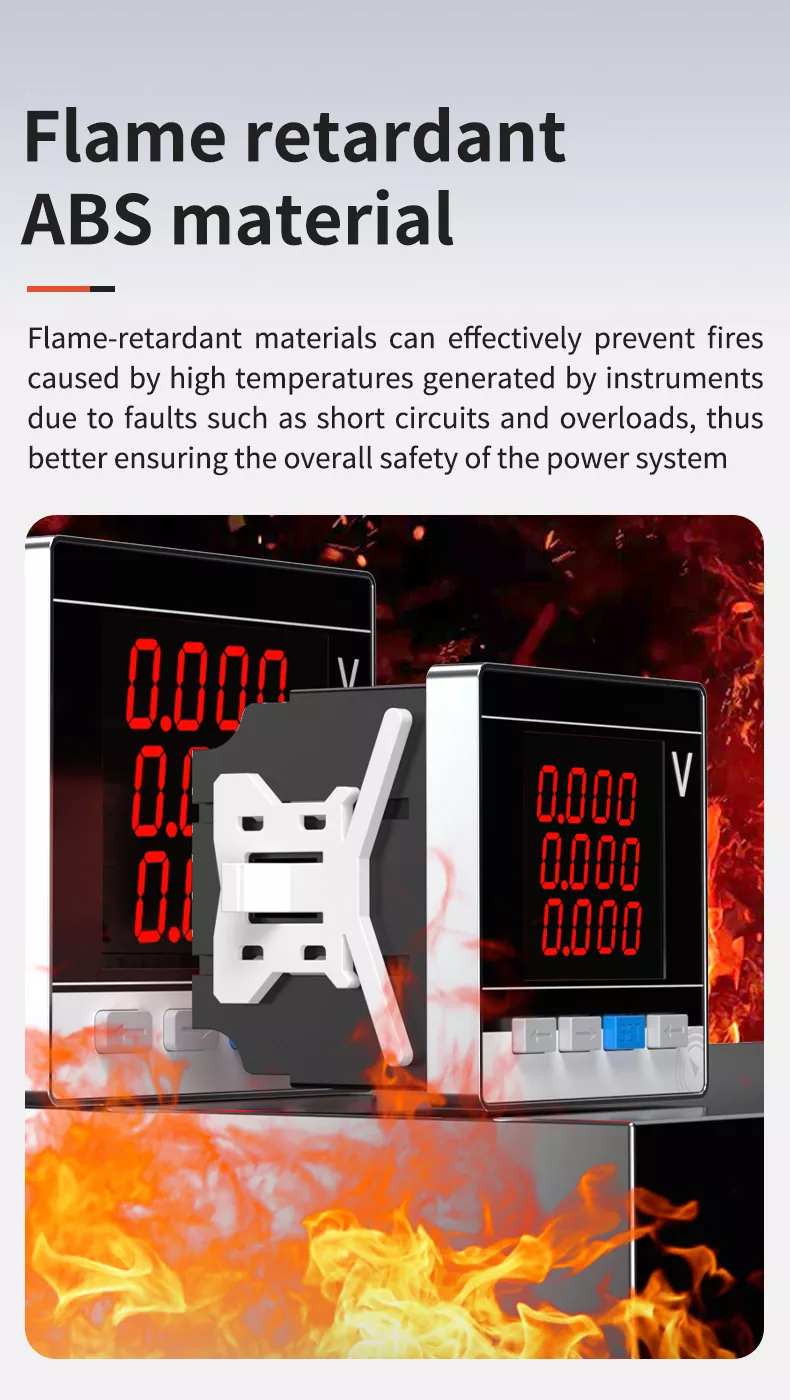

วัสดุ ABS สารหน่วงไฟ

เปลือกใช้พลาสติกวิศวกรรม ABS ทนไฟประสิทธิภาพสูงพร้อมคุณสมบัติหน่วงไฟและฉนวนที่ดีเยี่ยม สามารถยับยั้งการเผาไหม้ได้อย่างมีประสิทธิภาพและป้องกันเพลิงไหม้ที่เกิดจากอุณหภูมิสูงที่เกิดจากเครื่องมือเนื่องจากข้อผิดพลาด เช่น การลัดวงจรและการโอเวอร์โหลด จึงมั่นใจในความปลอดภัยโดยรวมของระบบไฟฟ้าได้ดีขึ้น วัสดุนี้ยังทนต่อกรดและด่าง ทนน้ำมัน และต่อต้านริ้วรอย โดยมีอายุการใช้งานยาวนาน

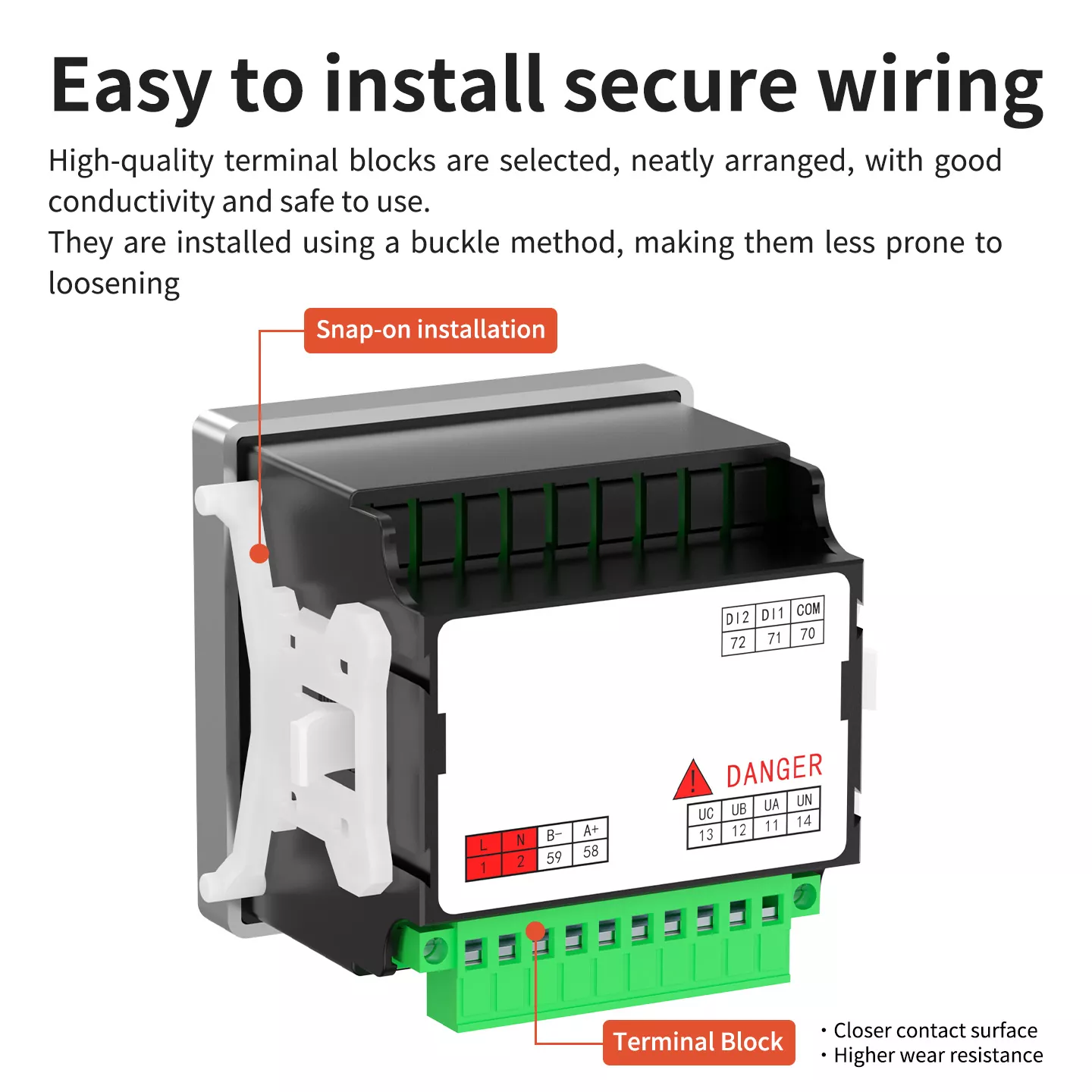

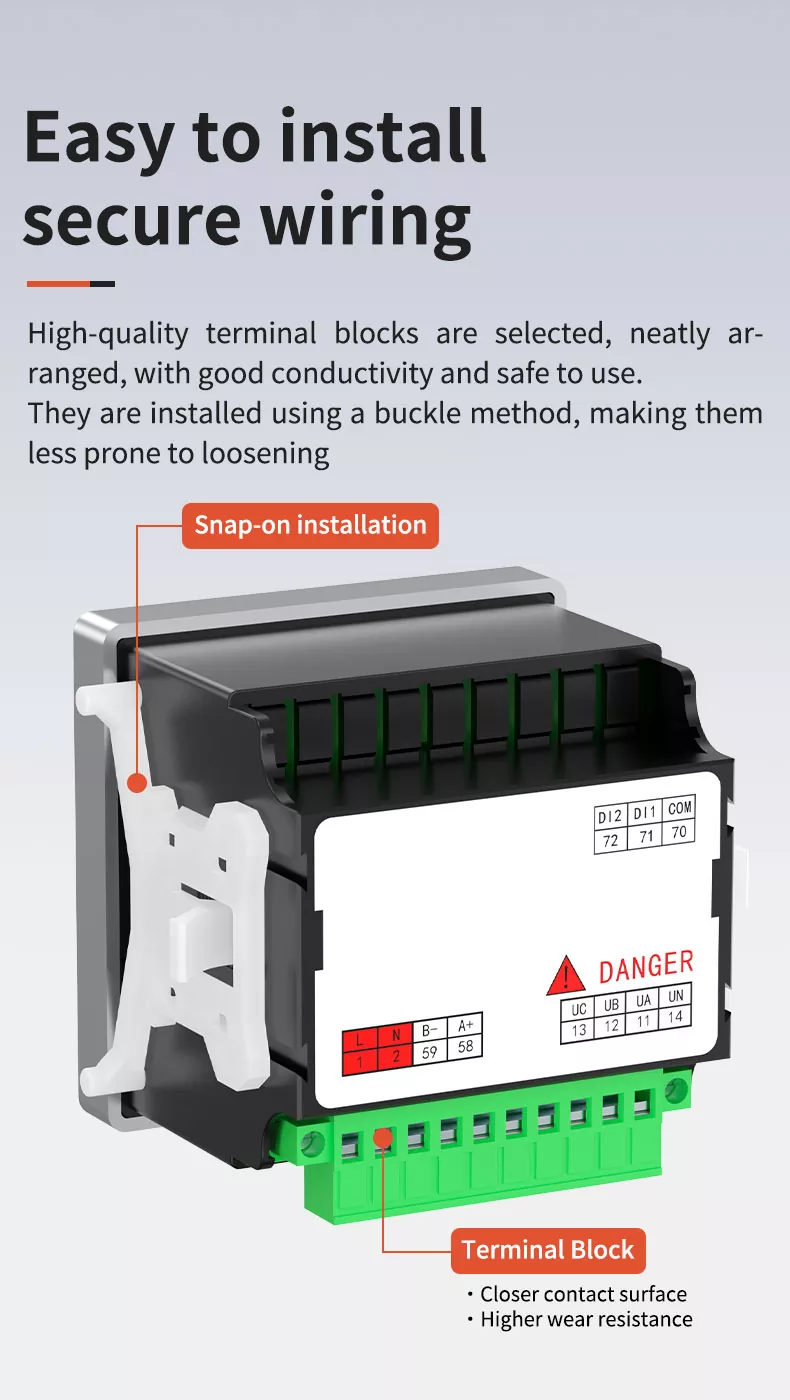

ง่ายต่อการติดตั้งและสายไฟที่ปลอดภัย

เลือกใช้เทอร์มินอลบล็อคคุณภาพสูง จัดเรียงอย่างประณีต มีค่าการนำไฟฟ้าที่ดีและปลอดภัยต่อการใช้งาน ติดตั้งโดยใช้วิธีตัวล็อค (แบบ snap on) ซึ่งทำให้มีโอกาสคลายตัวน้อยลง แผงขั้วต่อมีพื้นผิวสัมผัสที่ใกล้ชิดกว่าและมีความทนทานต่อการสึกหรอสูงกว่า ทำให้มั่นใจในการเดินสายที่ปลอดภัยและเชื่อถือได้ การออกแบบการติดตั้งแบบ snap-on ช่วยให้สามารถติดตั้งและถอดชิ้นส่วนได้อย่างรวดเร็ว ไม่จำเป็นต้องใช้เครื่องมือที่ซับซ้อน เหมาะสำหรับสถานการณ์การติดตั้งแผงต่างๆ

วิธีการติดตั้ง

1. จัดตำแหน่งโวลต์มิเตอร์ให้ตรงกับรูยึดบนแผงจากด้านหน้า

2. ใส่โวลต์มิเตอร์เข้าไปในรูยึดจนกระทั่งอยู่ในระดับเดียวกับแผง

3. ติดตั้งคลิป snap on จากด้านหลังเพื่อยึดโวลต์มิเตอร์บนแผงให้แน่น

4. เชื่อมต่อสายไฟตามแผนภาพเค้าโครงขั้วต่อและคำแนะนำในการเดินสายไฟ

ขนาดผลิตภัณฑ์

เรามีโมเดลโวลต์มิเตอร์แบบดิจิตอล LED สามเฟสครบวงจร รวมถึงสามขนาดทั่วไป:

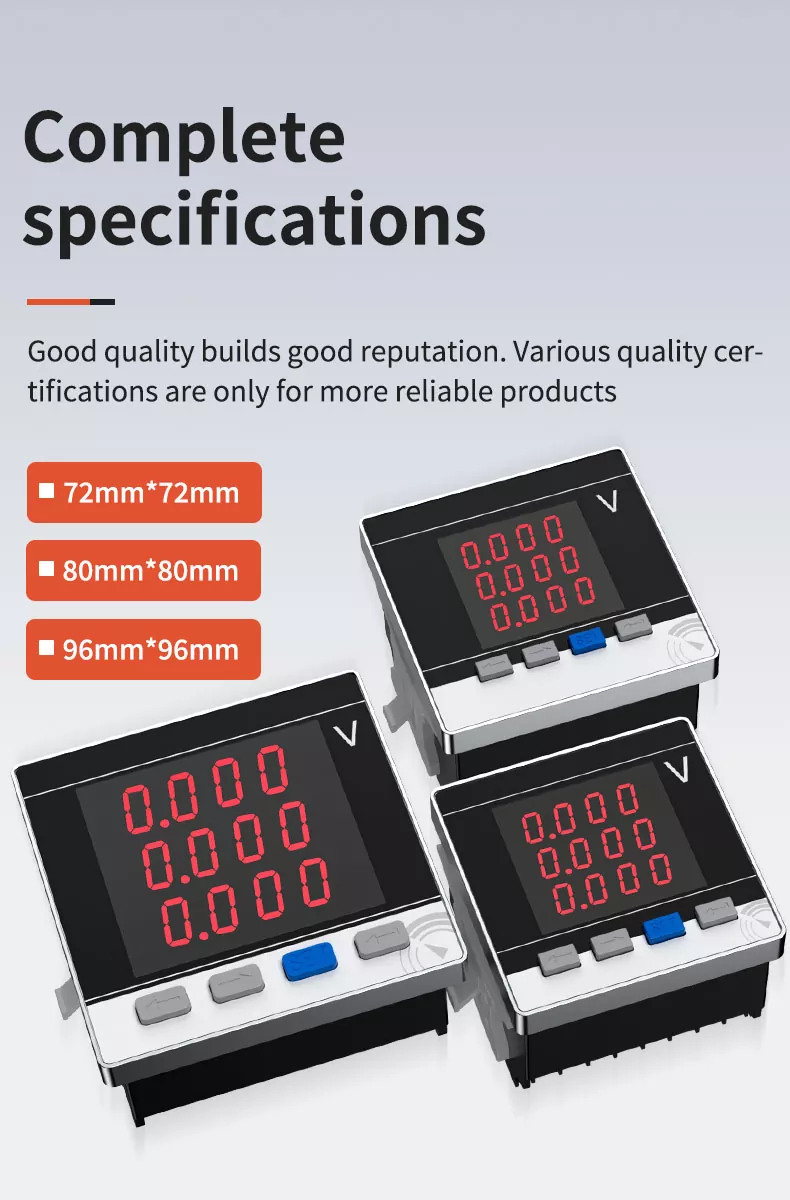

ข้อมูลจำเพาะที่สมบูรณ์

คุณภาพดีสร้างชื่อเสียงที่ดี การรับรองคุณภาพต่างๆ มีไว้เพื่อผลิตภัณฑ์ที่น่าเชื่อถือมากกว่าเท่านั้น มีหลายรุ่นให้เลือก:

• 72มม.×72มม

• 80มม.×80มม

• 96มม.×96มม

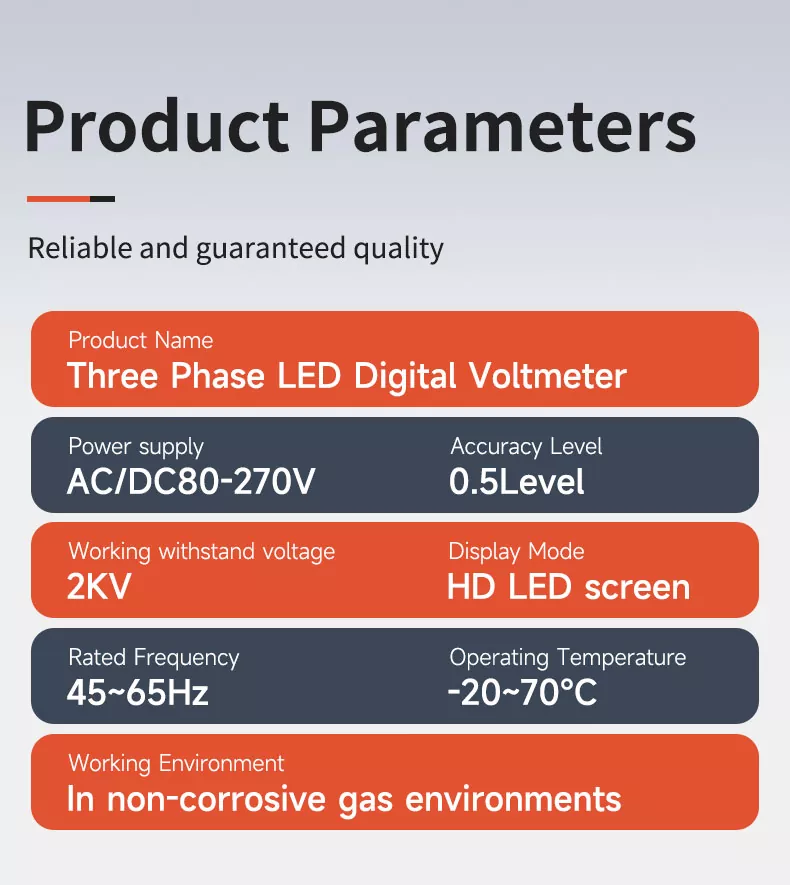

พารามิเตอร์ผลิตภัณฑ์

แผนผังสายไฟและขั้วต่อ

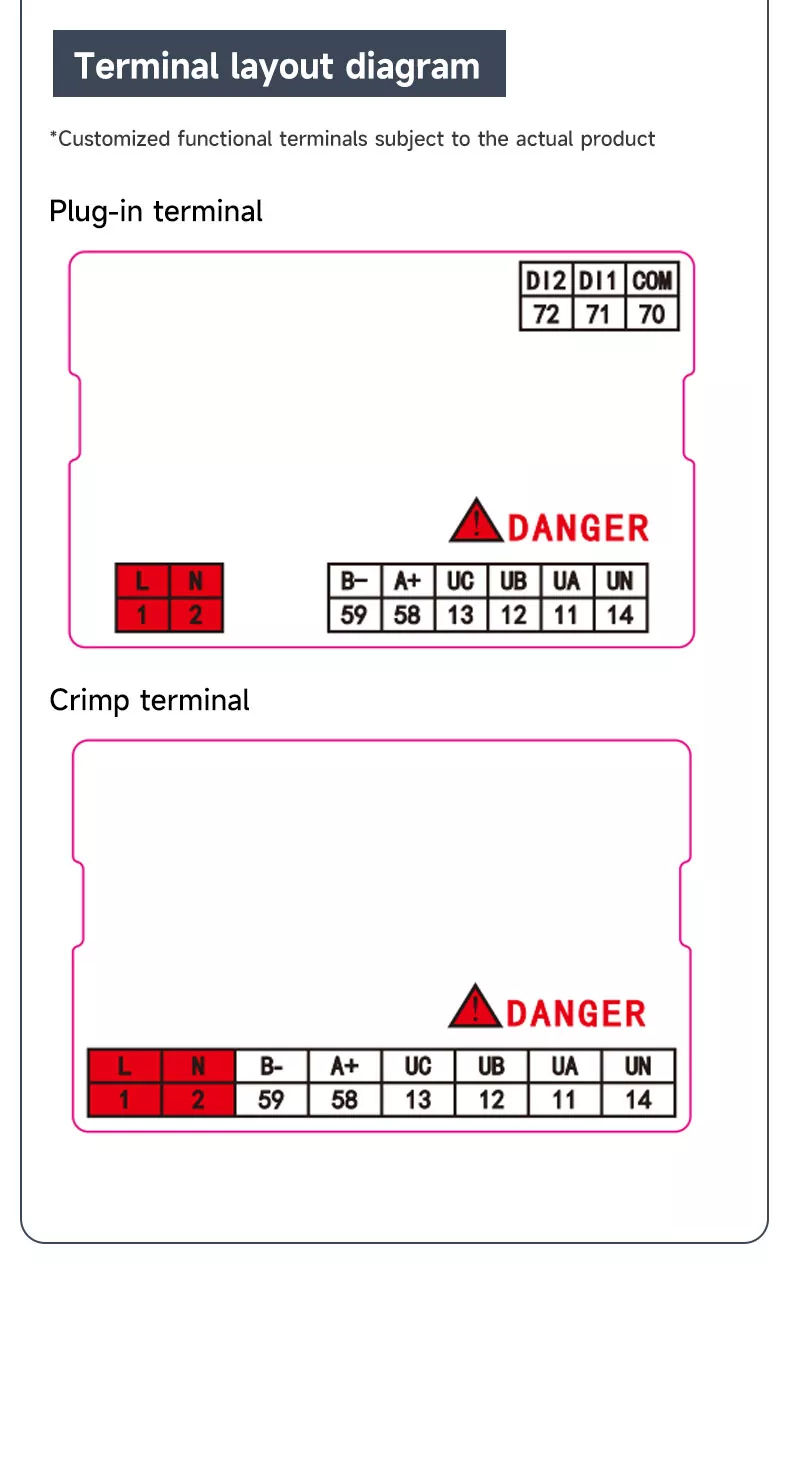

แผนผังเค้าโครงเทอร์มินัล

• ขั้วต่อแบบเสียบปลั๊ก: ประกอบด้วยขั้วต่อแหล่งจ่ายไฟเสริม (L/N), การสื่อสาร (A+/B ) และขั้วต่ออินพุตแรงดันไฟฟ้า (UA/UB/UC/UN)

• ขั้วต่อหางปลา: รูปแบบที่เรียบง่ายสำหรับการวัดแรงดันไฟฟ้าพื้นฐานและแหล่งจ่ายไฟ เหมาะสำหรับการใช้งานมาตรฐาน

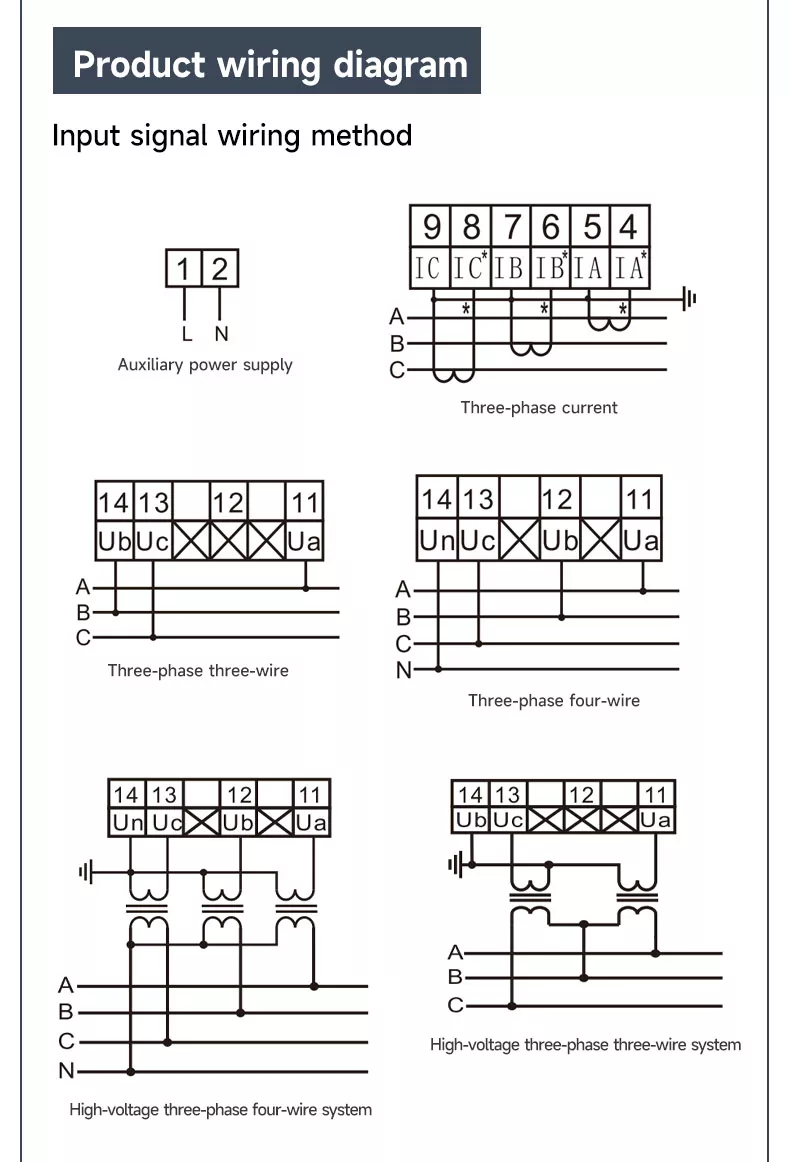

แผนภาพการเดินสายไฟผลิตภัณฑ์

รองรับโหมดการเดินสายไฟหลายแบบ:

• ระบบสามเฟสสามสาย (มี/ไม่มีหม้อแปลงแรงดัน)

• ระบบ 3 เฟส 4 สาย (มี/ไม่มีหม้อแปลงแรงดัน)

• ระบบไฟฟ้าแรงสูง 3 เฟส 3 สาย/4 สาย (พร้อมหม้อแปลงแรงดัน)

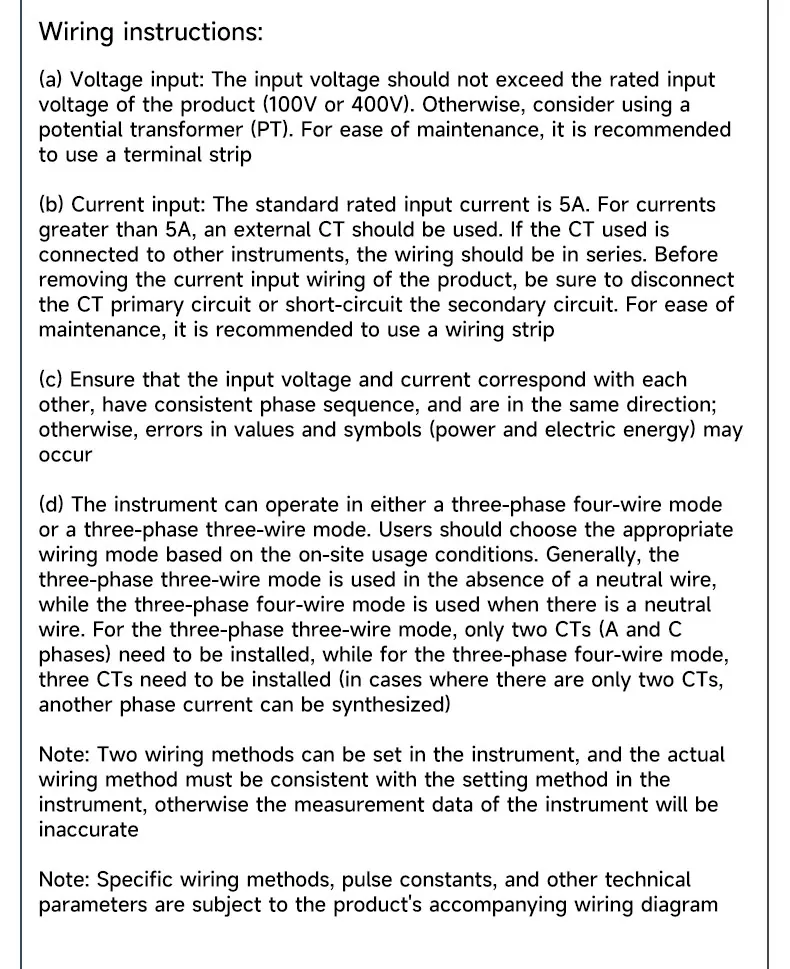

คำแนะนำในการเดินสายไฟ

แรงดันไฟฟ้าขาเข้า: แรงดันไฟฟ้าขาเข้าไม่ควรเกินแรงดันไฟฟ้าขาเข้าที่กำหนดของผลิตภัณฑ์ (100V หรือ 400V) มิฉะนั้น ให้พิจารณาใช้หม้อแปลงที่มีศักยภาพ (PT) เพื่อความสะดวกในการบำรุงรักษา ขอแนะนำให้ใช้แถบขั้วต่อ

อินพุตปัจจุบัน: กระแสอินพุตที่ได้รับการจัดอันดับมาตรฐานคือ 5A สำหรับกระแสที่มากกว่า 5A ควรใช้ CT ภายนอก หาก CT ที่ใช้เชื่อมต่อกับอุปกรณ์อื่น การเดินสายไฟควรเป็นแบบอนุกรม ก่อนถอดสายไฟอินพุตปัจจุบันของผลิตภัณฑ์ ต้องแน่ใจว่าได้ถอดวงจรหลักของ CT หรือลัดวงจรวงจรทุติยภูมิแล้ว

ลำดับเฟส: ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุตและกระแสตรงกัน มีลำดับเฟสที่สอดคล้องกัน และอยู่ในทิศทางเดียวกัน มิฉะนั้นอาจเกิดข้อผิดพลาดในค่าและสัญลักษณ์ได้

โหมดการเดินสายไฟ: เครื่องมือสามารถทำงานได้ทั้งในโหมดสายไฟสามเฟสสี่สายหรือโหมดสายไฟสามเฟสสามสาย ผู้ใช้ควรเลือกโหมดการเดินสายที่เหมาะสมตามเงื่อนไขการใช้งานในสถานที่

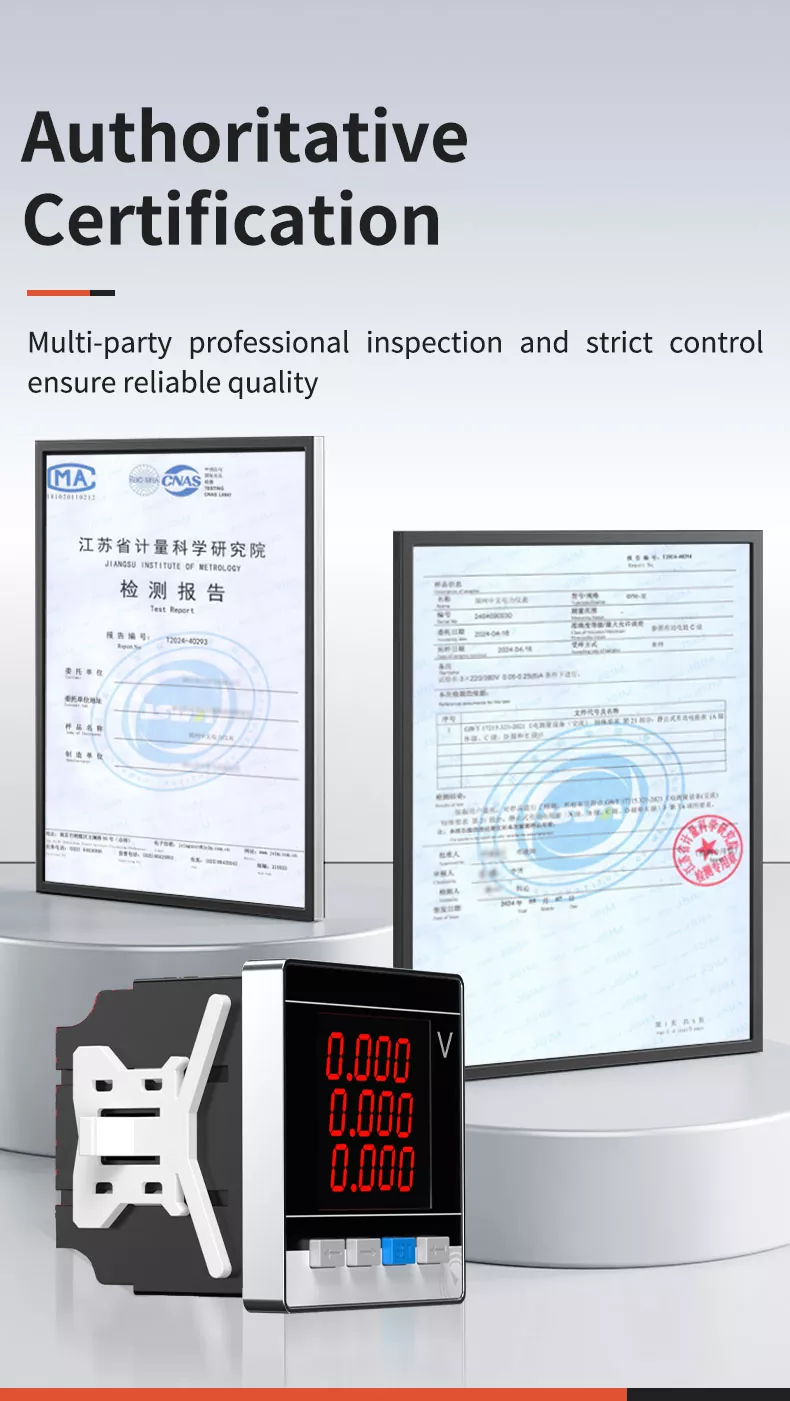

การรับรองสิทธิ์

โวลต์มิเตอร์แบบดิจิตอล LED สามเฟสของเราผ่านการทดสอบและการรับรองในห้องปฏิบัติการมืออาชีพ ซึ่งสอดคล้องกับมาตรฐานอุตสาหกรรมระดับชาติและนานาชาติ กระบวนการผลิตทั้งหมดดำเนินการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการสอบเทียบความแม่นยำ การทดสอบแรงดันไฟฟ้า การทดสอบอายุ และการเชื่อมโยงอื่นๆ เพื่อให้มั่นใจในความถูกต้อง ความปลอดภัย และความเสถียรของแต่ละผลิตภัณฑ์ การรับรองที่เชื่อถือได้เป็นการรับประกันที่แข็งแกร่งสำหรับการจัดซื้อจำนวนมากของลูกค้าทั่วโลกและความร่วมมือระยะยาว

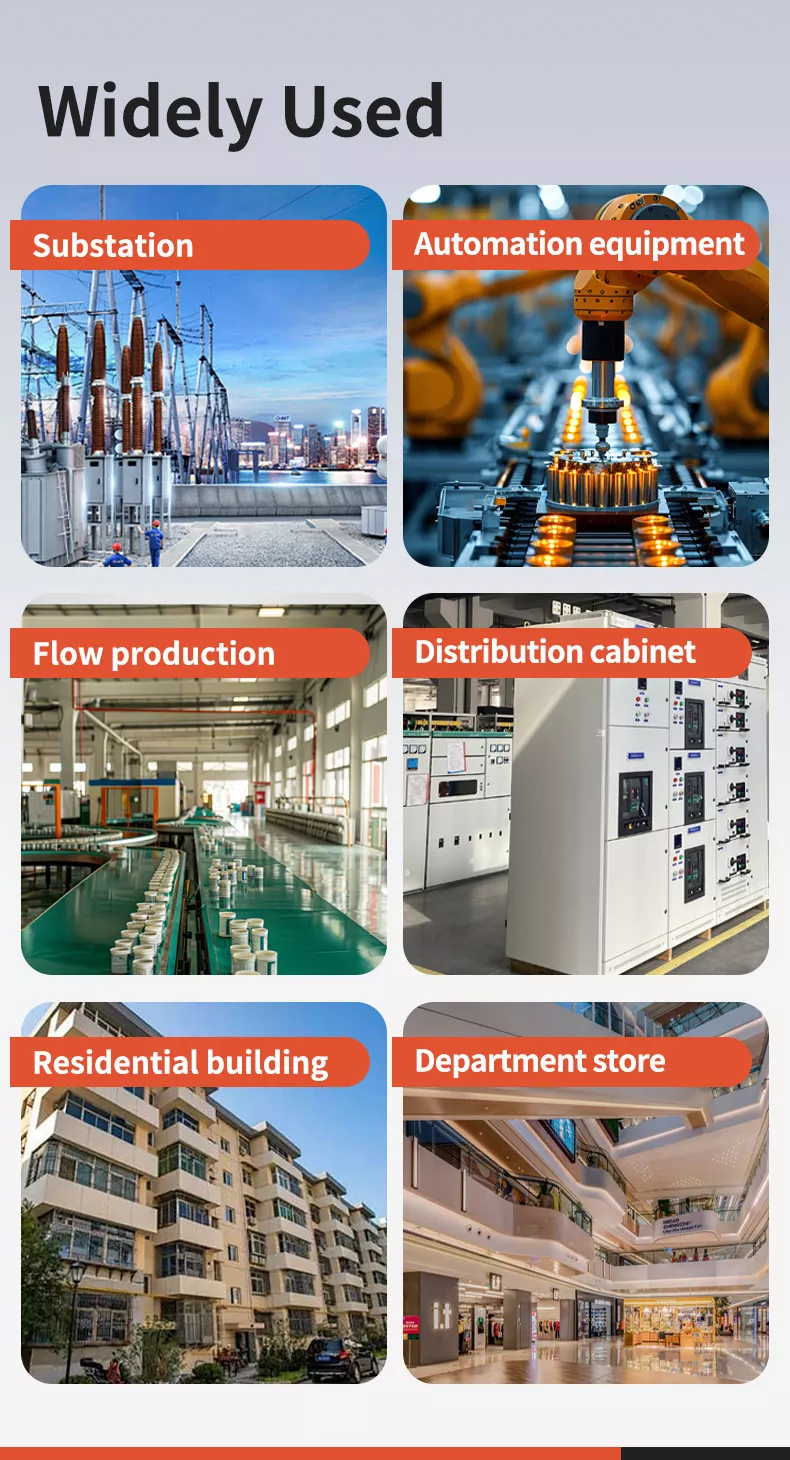

ใช้กันอย่างแพร่หลาย

โวลต์มิเตอร์แบบดิจิตอล LED สามเฟสของเราถูกนำมาใช้กันอย่างแพร่หลายใน:

• สถานีย่อย: การตรวจสอบกำลังและการวัดแรงดันไฟฟ้า

• อุปกรณ์อัตโนมัติ: การควบคุมกระบวนการทางอุตสาหกรรมและการตรวจสอบแรงดันไฟฟ้า

• การผลิตแบบไหล: การติดตามและสถิติการใช้พลังงานของโรงงาน

• ตู้จ่ายไฟ: การวัดและการป้องกันแรงดันไฟฟ้าของระบบจำหน่ายไฟฟ้า

• อาคารที่พักอาศัย: การวัดพลังงานอัจฉริยะและการจัดการพลังงานในครัวเรือน

• ห้างสรรพสินค้า: สถิติและการวิเคราะห์การใช้พลังงานในอาคารพาณิชย์

คำถามที่พบบ่อย

1.หน้าที่หลักของผลิตภัณฑ์นี้คืออะไร?

ส่วนใหญ่จะใช้สำหรับการวัดและตรวจสอบแรงดันไฟฟ้าสามเฟสในระบบไฟฟ้ากระแสสลับ พร้อมฟังก์ชันการวัดแบบตั้งโปรแกรมได้ จอแสดงผล LED และการสื่อสารแบบดิจิทัล

2.ระดับความแม่นยำคืออะไร?

ใช้ความแม่นยำสูงระดับ 0.5 ซึ่งเป็นไปตามมาตรฐานการวัดทางอุตสาหกรรม ทำให้มั่นใจได้ถึงการรับข้อมูลแรงดันไฟฟ้าที่แม่นยำ

3. มีขนาดอะไรบ้าง?

เรามีขนาดทั่วไปสามขนาด: 72 มม.×72 มม., 80 มม.×80 มม. และ 96 มม.×96 มม. เพื่อตอบสนองความต้องการในการติดตั้งที่แตกต่างกัน

4.วิธีการติดตั้งคืออะไร?

ใช้การติดตั้งแผงแบบ snap on ซึ่งเรียบง่ายและมั่นคง เหมาะสำหรับตู้กระจายสินค้าและอุปกรณ์ไฟฟ้าต่างๆ

5.รองรับการสื่อสารแบบดิจิทัลหรือไม่?

ใช่ รองรับฟังก์ชันการสื่อสารแบบดิจิทัล ซึ่งสามารถอัพโหลดข้อมูลและการตรวจสอบระยะไกลได้ เหมาะสำหรับระบบการจัดการพลังงานอัจฉริยะ

6.ช่วงอุณหภูมิในการทำงานคืออะไร?

อุณหภูมิการทำงานมาตรฐานคือ 20~70°C และรุ่นที่ปรับปรุงแล้วสามารถทนต่ออุณหภูมิได้ถึง 75°C เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมต่างๆ

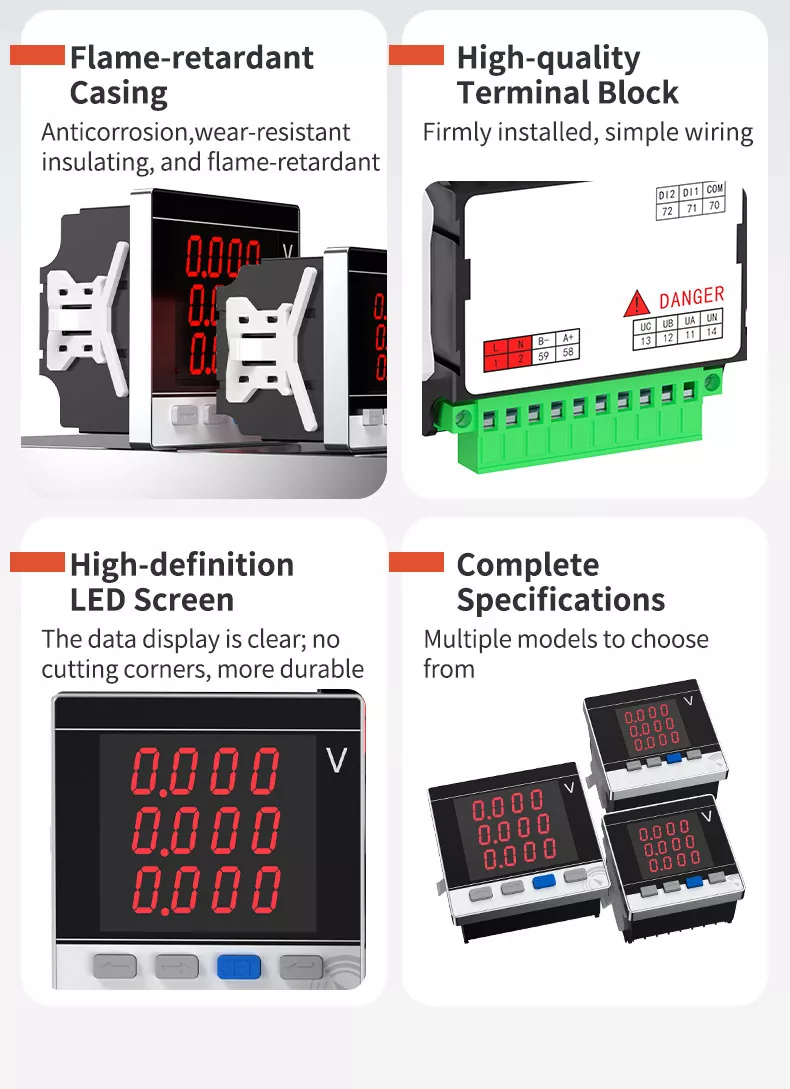

จุดขายหลักสี่ประการ

• เคสสารหน่วงไฟ: ป้องกันการกัดกร่อน ทนต่อการสึกหรอ ฉนวน และสารหน่วงไฟ ช่วยให้มั่นใจได้ถึงการใช้งานที่ปลอดภัยในระยะยาว

• เทอร์มินอลบล็อคคุณภาพสูง: ติดตั้งอย่างแน่นหนา เดินสายง่าย มีหน้าสัมผัสที่ใกล้ชิดยิ่งขึ้นและมีความทนทานต่อการสึกหรอสูง

• หน้าจอ LED ความละเอียดสูง: แสดงข้อมูลที่ชัดเจน ไม่มีมุมตัด ทนทานและอ่านง่ายยิ่งขึ้น

• ข้อมูลจำเพาะที่สมบูรณ์: มีหลายรุ่น (72/80/96 มม.) ให้เลือก เหมาะสำหรับสถานการณ์การติดตั้งต่างๆ

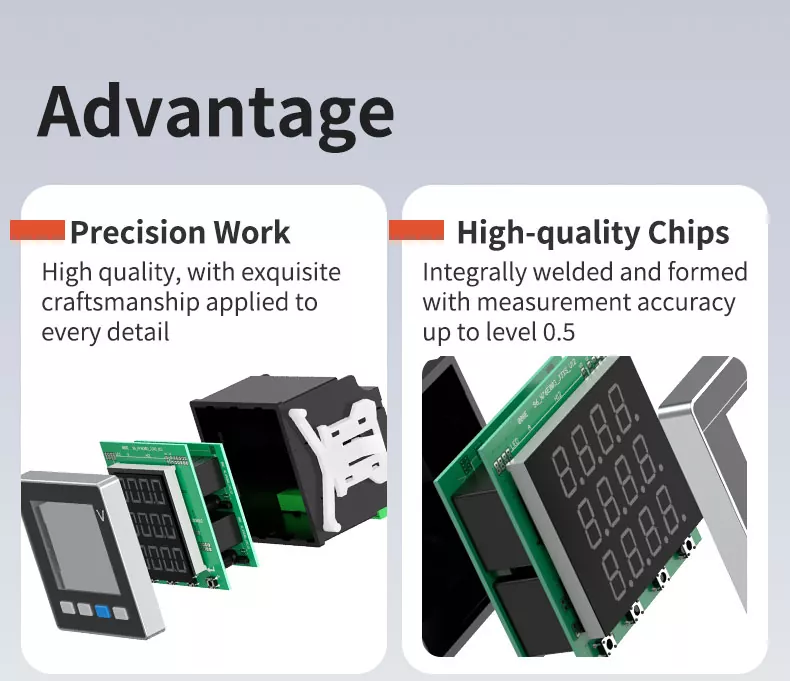

สรุปข้อดี

• งานที่มีความแม่นยำ: คุณภาพสูง พร้อมด้วยงานฝีมืออันประณีตที่ประยุกต์ใช้ในทุกรายละเอียด

• ชิปคุณภาพสูง: เชื่อมและขึ้นรูปด้วยความแม่นยำในการวัดสูงถึงระดับ 0.5
