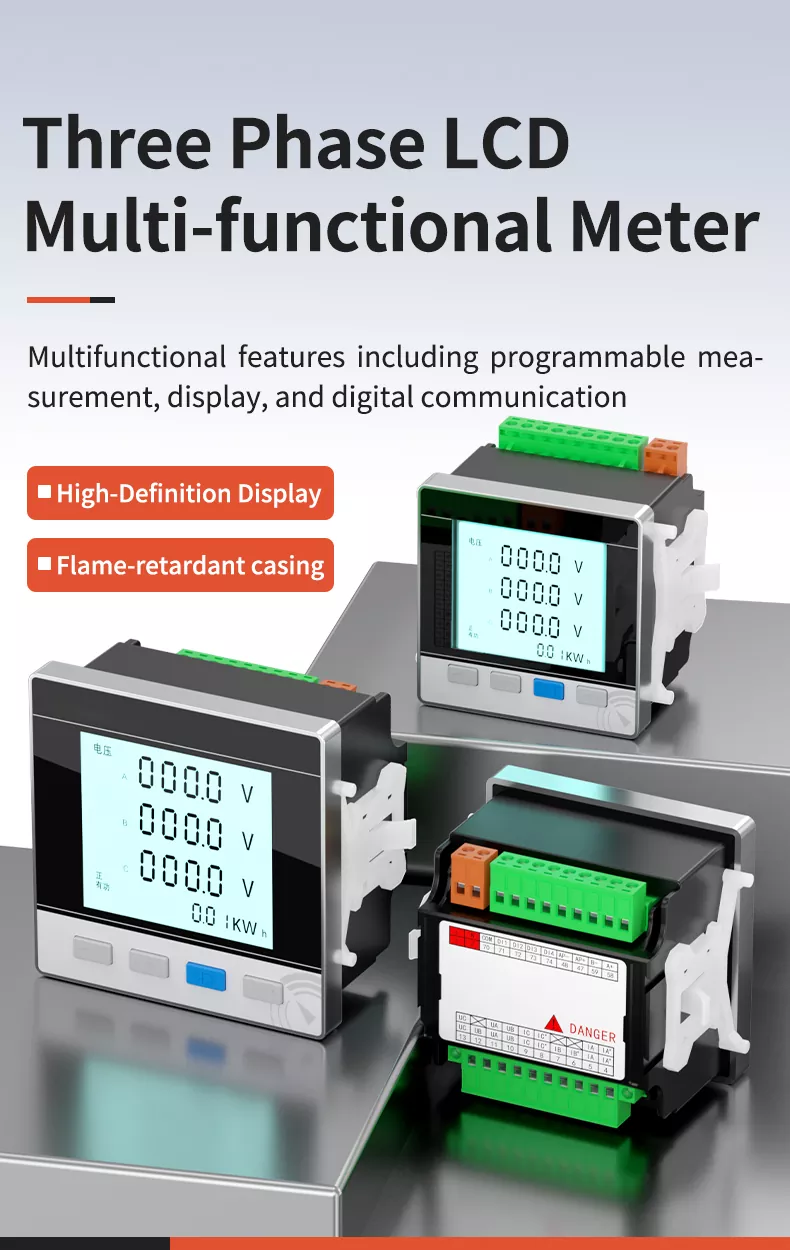

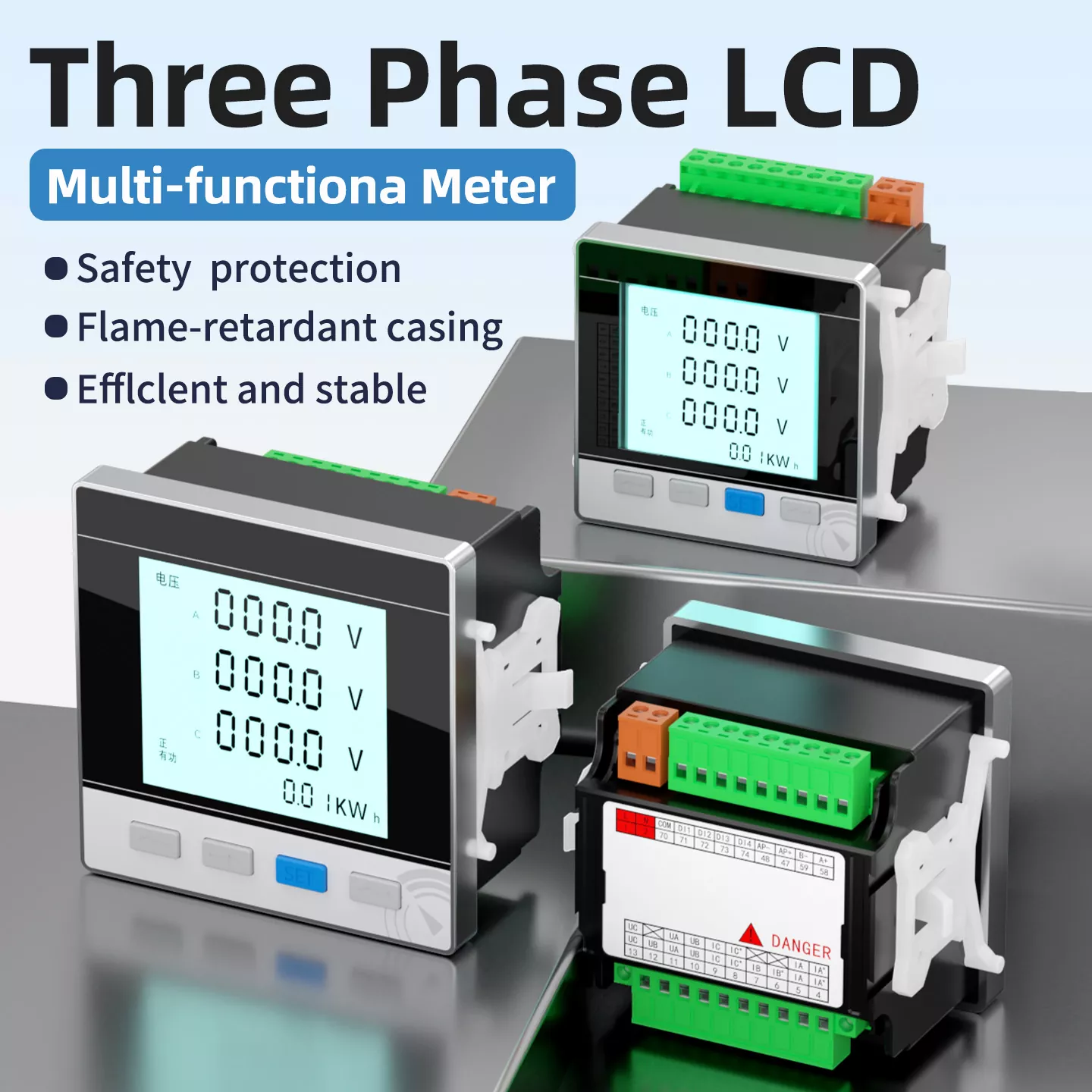

เครื่องวัดมัลติฟังก์ชั่น LCD สามเฟส

มิเตอร์มัลติฟังก์ชั่น LCD สามเฟสของเราเป็นอุปกรณ์ตรวจสอบและตรวจวัดอัจฉริยะที่ออกแบบมาสำหรับสามเฟส ระบบไฟฟ้าเฟส ประกอบด้วยการวัดที่ตั้งโปรแกรมได้ การแสดงแบบเรียลไทม์ และฟังก์ชันการสื่อสารแบบดิจิทัล ช่วยให้สามารถตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน ความถี่ และตัวประกอบกำลังได้อย่างครอบคลุม การนำนำเข้า ชิปคุณภาพสูงและเทคโนโลยีการเชื่อมแบบรวมทำให้มั่นใจในความแม่นยำในการวัดระดับ 0.5 และมีเสถียรภาพ ประสิทธิภาพการทำงาน เคส ABS ทนไฟ แข็งแรงทนทาน กันกระแทก และทนต่อการกัดกร่อน ใช้งานได้ยาวนาน การใช้งานระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง มีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม การจ่ายพลังงาน และพลังงาน สถานการณ์การจัดการ ให้การตรวจสอบพารามิเตอร์พลังงานที่เชื่อถือได้สำหรับอุปกรณ์ไฟฟ้า

แนะนำบริษัท

มุ่งมั่นที่จะให้บริการควบคุมระบบอัตโนมัติทางอุตสาหกรรมอย่างครบวงจร ตอบสนองความต้องการในทุกด้านของ ระบบไฟฟ้าที่มีการกระจายพลังงานอัจฉริยะที่แม่นยำ เชื่อถือได้ และเป็นมิตรกับสิ่งแวดล้อม ผลิตภัณฑ์ เราปฏิบัติตามการควบคุมคุณภาพอย่างเข้มงวดตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิต เพื่อให้มั่นใจว่าผลิตภัณฑ์แต่ละชิ้นเป็นไปตามมาตรฐานสากล มาตรฐานและมุ่งมั่นที่จะเป็นพันธมิตรที่เชื่อถือได้สำหรับลูกค้าทั่วโลกในอุตสาหกรรมอุปกรณ์วัดทางไฟฟ้า

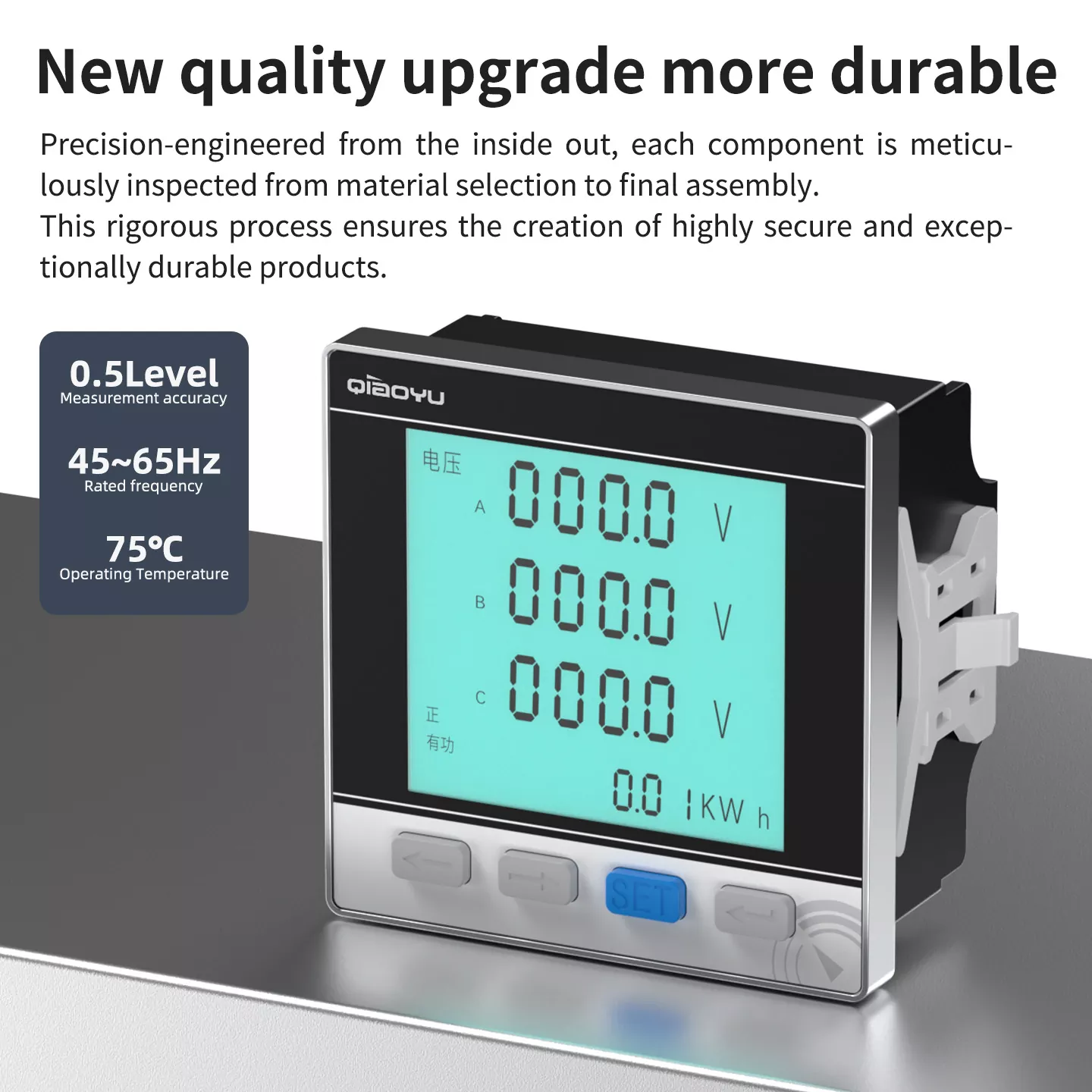

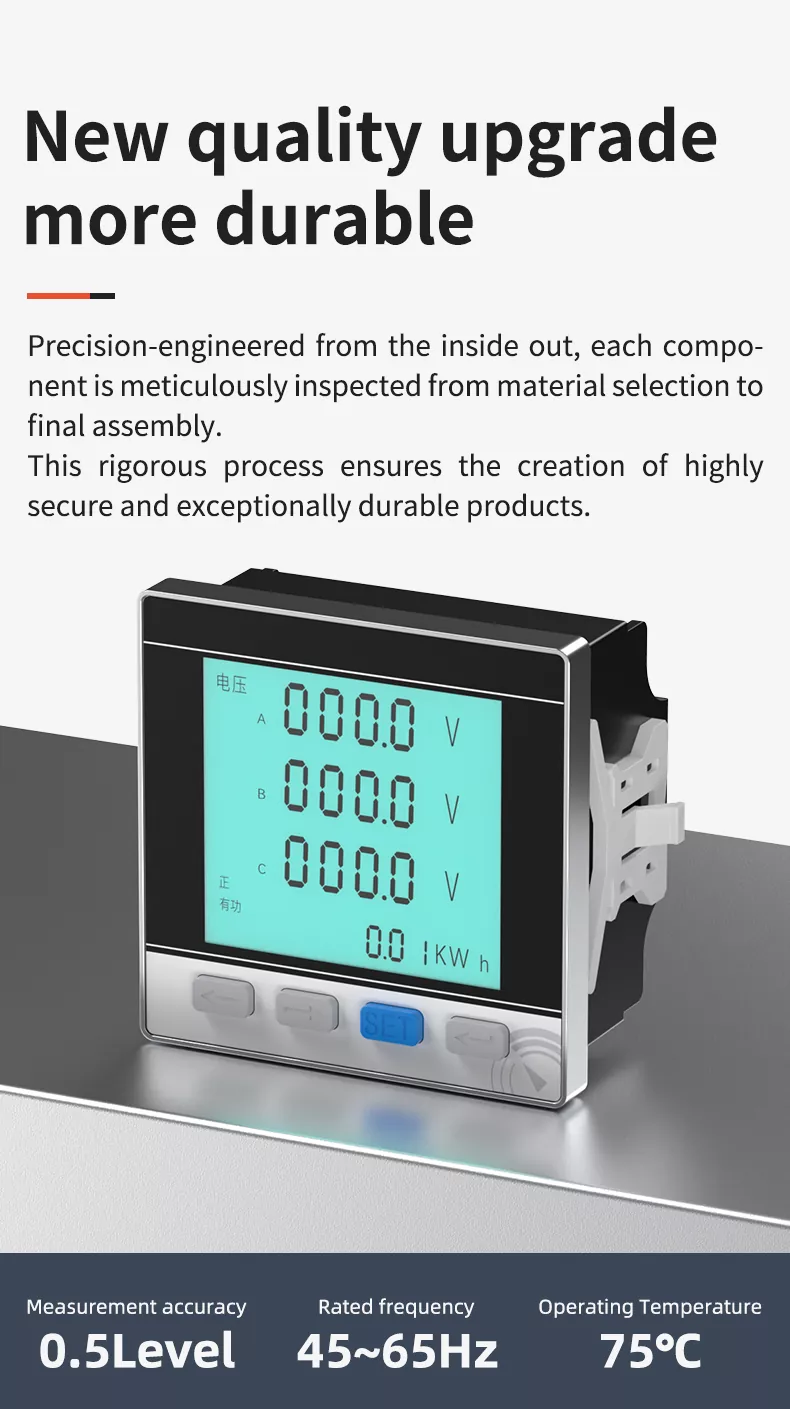

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

มิเตอร์มัลติฟังก์ชั่น LCD สามเฟสของเราได้รับการอัพเกรดคุณภาพเต็มรูปแบบ ออกแบบอย่างแม่นยำจากภายใน แต่ละส่วนประกอบจะได้รับการตรวจสอบอย่างพิถีพิถันตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย เราใช้การนำเข้าสูง ชิปคุณภาพและเทคโนโลยีการเชื่อมแบบรวมเพื่อให้มั่นใจในการวัดที่แม่นยำและประสิทธิภาพที่มั่นคง เปลือกถูกสร้างขึ้น ของวัสดุ ABS ทนไฟที่มีความแข็งแรงสูงซึ่งต่อต้านริ้วรอย, ทนต่อการกัดกร่อน, กันกระแทกและเปลวไฟ หน่วง ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอายุอย่างเข้มงวด การสอบเทียบความแม่นยำ และการทดสอบแรงดันไฟฟ้าก่อนออกเดินทาง โรงงาน สามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง พร้อมประสิทธิภาพด้านความปลอดภัยที่แข็งแกร่งยิ่งขึ้น และอายุการใช้งานยาวนานขึ้น

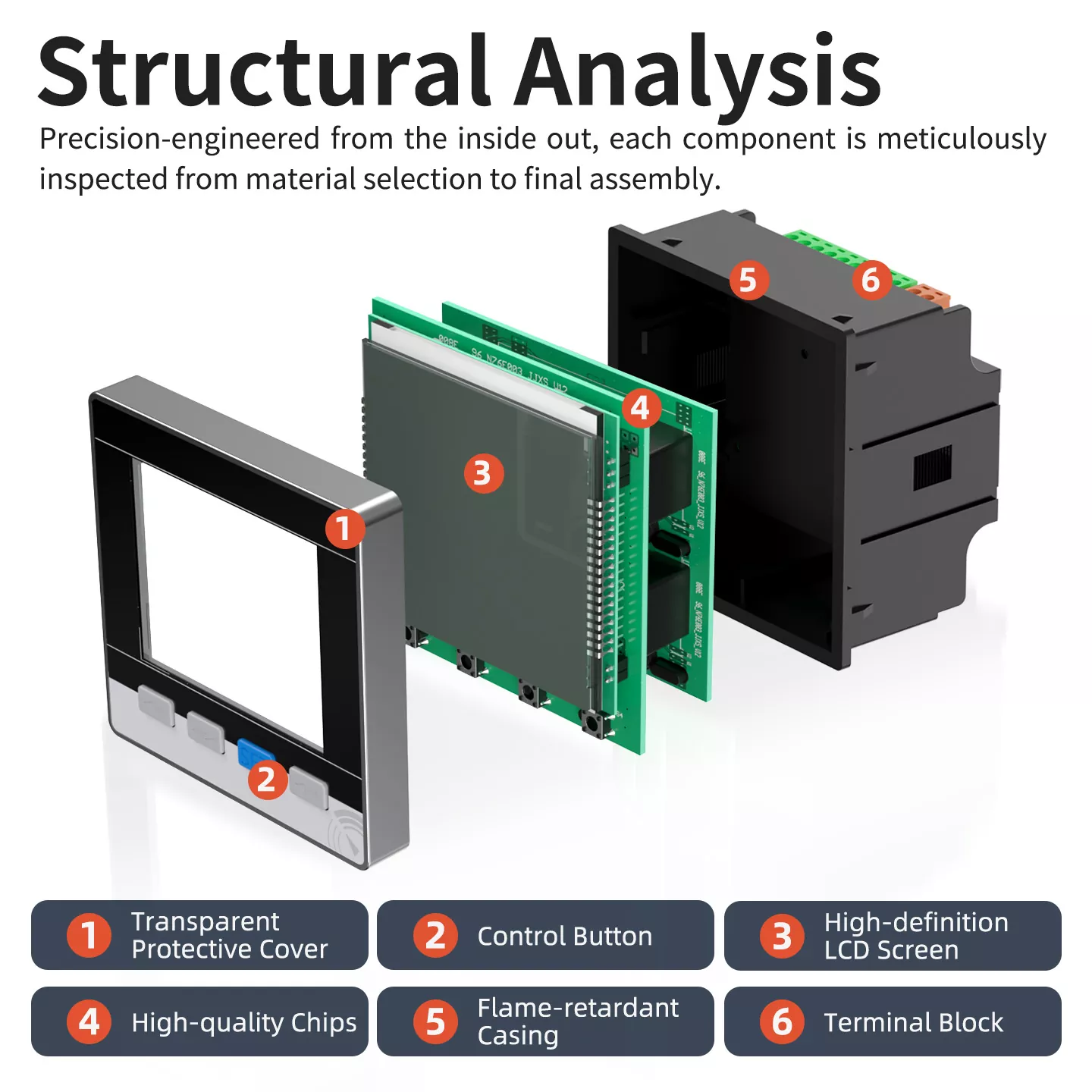

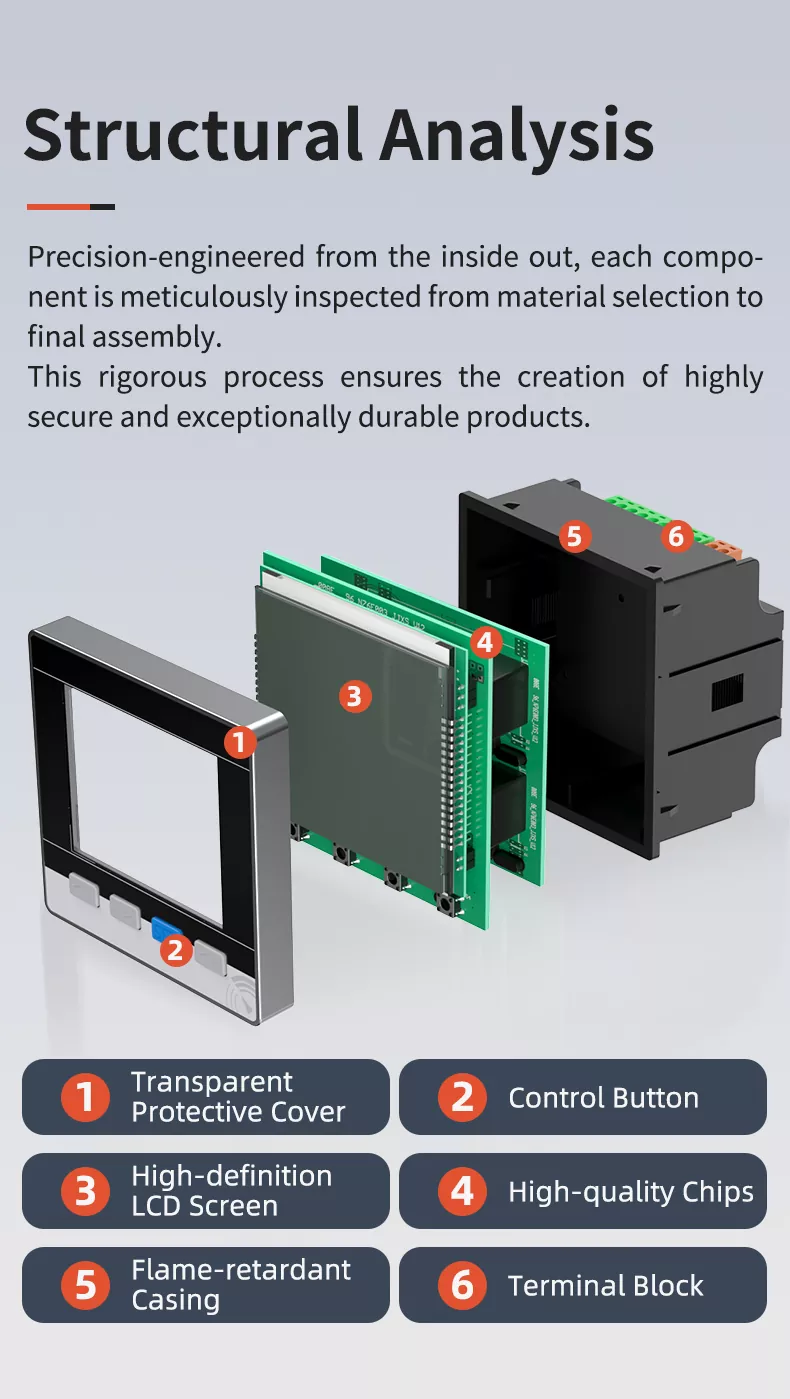

การวิเคราะห์โครงสร้าง

เครื่องวัดใช้โครงสร้างที่กะทัดรัดและเป็นวิทยาศาสตร์ รวมถึงส่วนประกอบหลัก 6 ส่วน:

1. ฝาครอบป้องกันโปร่งใส: ปกป้องจอแสดงผลจากฝุ่นและความเสียหายทางกายภาพ เพื่อให้มั่นใจถึงความชัดเจนในระยะยาว

2. ปุ่มควบคุม: ละเอียดอ่อนและตอบสนอง รองรับการตั้งค่าพารามิเตอร์ การสืบค้นข้อมูล และการนำทางเมนู

3. หน้าจอ LCD ความละเอียดสูง: การแสดงตัวอักษรขนาดใหญ่ การแสดงข้อมูลที่ชัดเจน ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

4. ชิปคุณภาพสูง: ชิปนำเข้าพร้อมการเชื่อมแบบรวม ทำให้มั่นใจในความแม่นยำในการวัดระดับ 0.5 และประสิทธิภาพที่มั่นคง

5. เคสสารหน่วงไฟ: พลาสติกวิศวกรรมที่มีความแข็งแรงสูง ต่อต้านริ้วรอย ทนต่อการกัดกร่อน ให้การป้องกันความปลอดภัยที่เชื่อถือได้

6. เทอร์มินัลบล็อก: วัสดุที่มีการนำไฟฟ้าสูง การติดตั้งที่มั่นคง การเดินสายไฟที่เรียบง่าย มีความทนทานต่อการโอเวอร์โหลดและความต้านทานการสึกหรอ

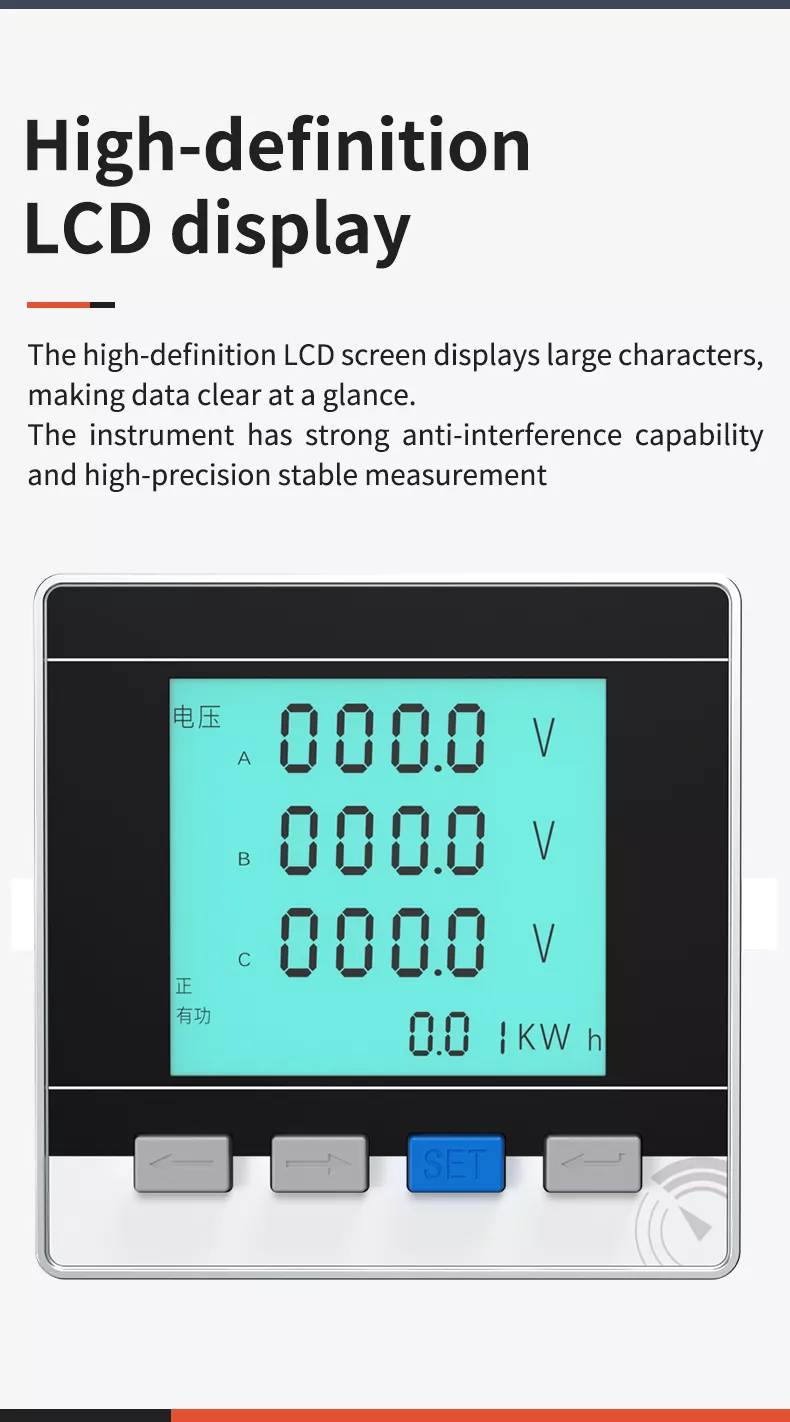

จอแสดงผล LCD ความละเอียดสูง

มิเตอร์ของเรามีหน้าจอ LCD ความละเอียดสูงพร้อมการแสดงตัวอักษรขนาดใหญ่ ข้อมูลพลังงานที่ครอบคลุม (แรงดันไฟฟ้า กระแสไฟฟ้า กำลัง พลังงาน ฯลฯ) มีความชัดเจนในทันที ช่วยให้อ่านค่าได้ง่ายในมุมการติดตั้งต่างๆ เครื่องมือนี้มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและการวัดที่แม่นยำและมีเสถียรภาพสูง ทำให้มั่นใจได้ถึงความแม่นยำและ การตรวจสอบพารามิเตอร์พลังงานที่เชื่อถือได้แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน

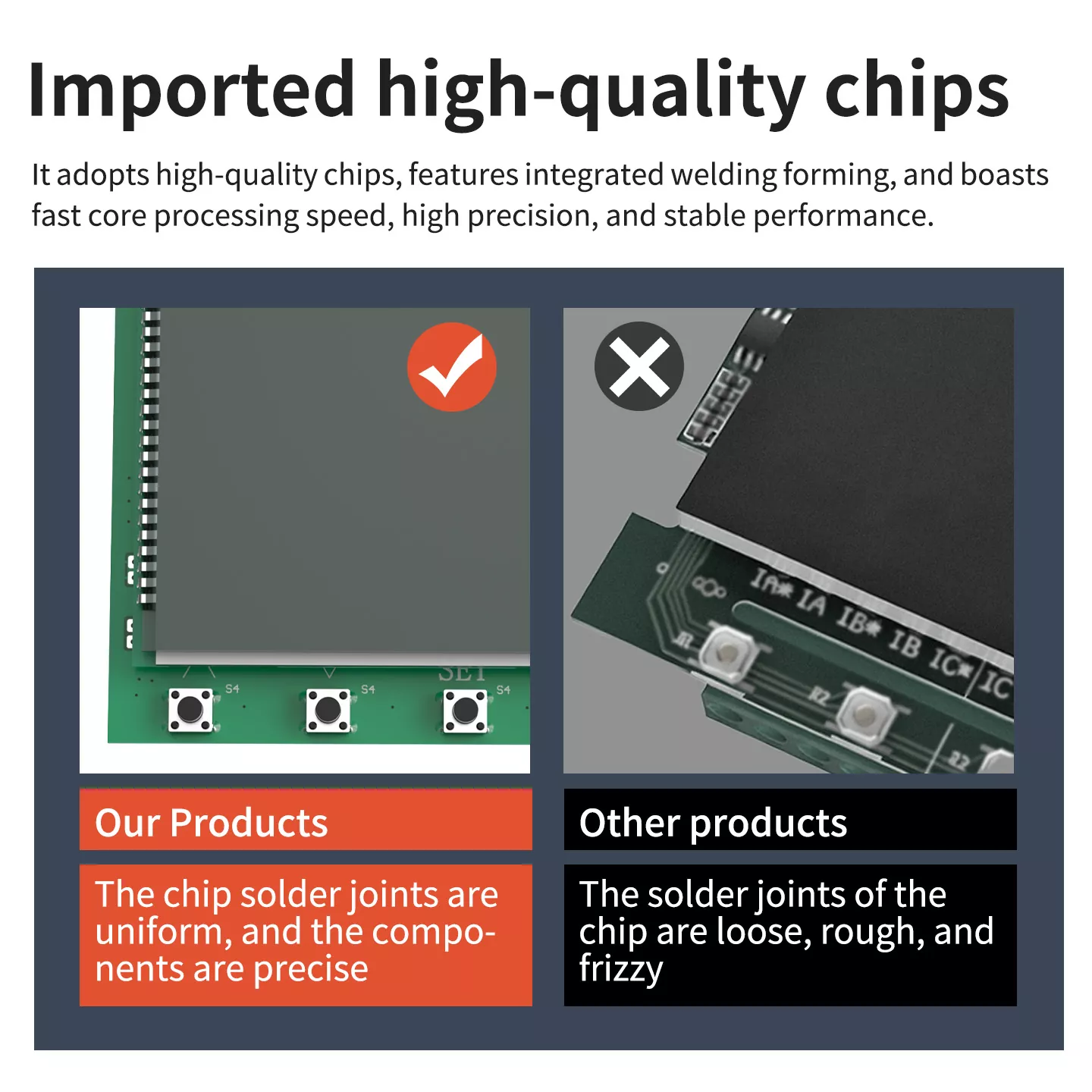

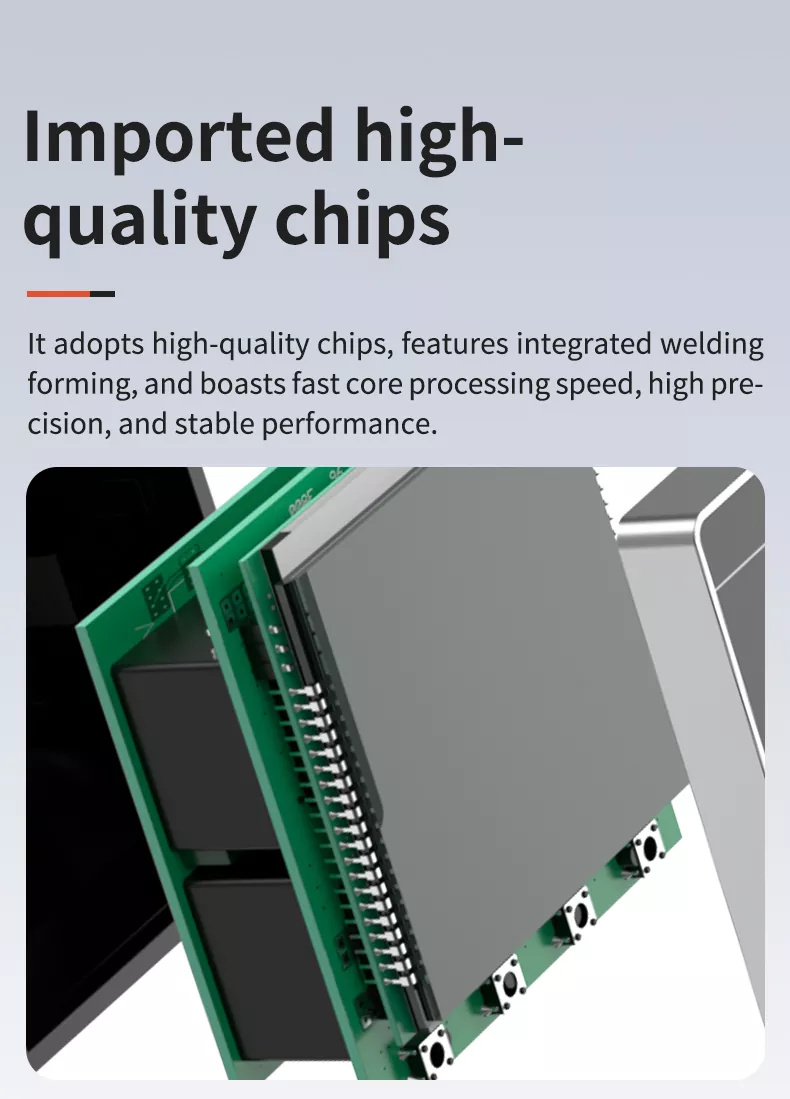

นำเข้าชิปคุณภาพสูง

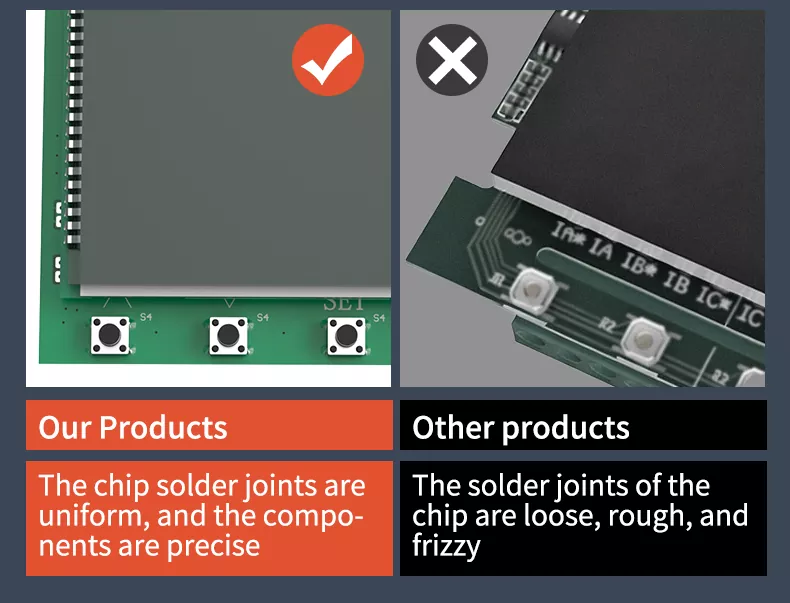

การใช้ชิปคุณภาพสูงนำเข้าและเทคโนโลยีการเชื่อมแบบรวมช่วยให้มั่นใจได้ถึงความเร็วในการประมวลผลหลักที่รวดเร็วและสูง ความแม่นยำและประสิทธิภาพที่มั่นคง ความแม่นยำในการวัดถึงระดับ 0.5 ตอบสนองอุตสาหกรรมระดับนานาชาติ มาตรฐานการวัด เมื่อเปรียบเทียบกับผลิตภัณฑ์อื่นๆ ข้อต่อบัดกรีชิปของเรามีความสม่ำเสมอและแม่นยำ หลีกเลี่ยงการหลวม การเชื่อมต่อที่หยาบและหยิกทำให้มั่นใจได้ว่าการทำงานของมิเตอร์จะมีเสถียรภาพในระยะยาว

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

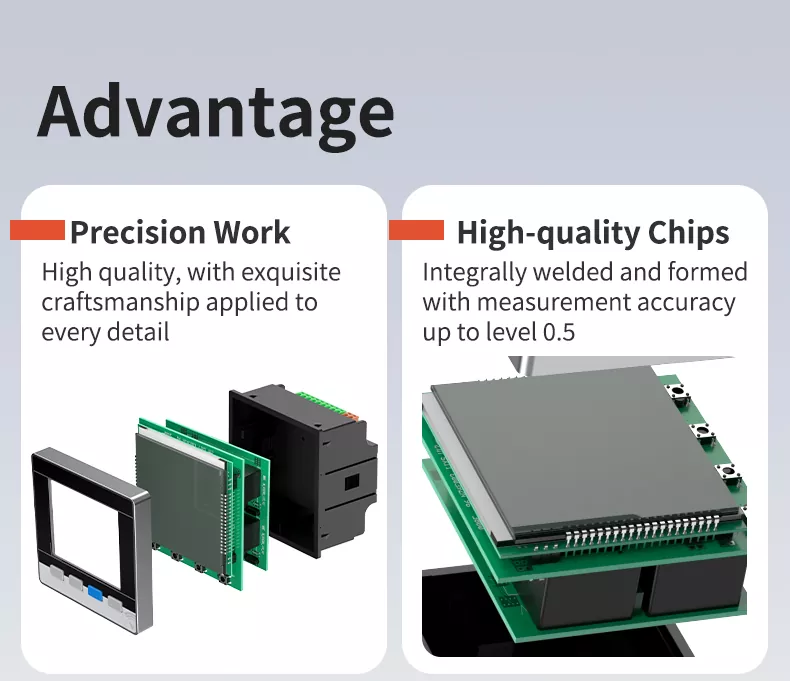

ข้อได้เปรียบหลัก

ความแม่นยำสูง: ความแม่นยำในการวัดระดับ 0.5 ช่วยให้มั่นใจในการตรวจสอบพารามิเตอร์พลังงานที่ครอบคลุมอย่างแม่นยำ

เคสสารหน่วงไฟ: วัสดุ ABS มีความแข็งแรงสูง ป้องกันเพลิงไหม้ที่เกิดจากการลัดวงจรและการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ

ติดตั้งง่าย: การติดตั้งแบบติดแน่น, ตัวเลือกขนาดแผงหลายแบบ, การเดินสายที่เรียบง่าย, การติดตั้งที่รวดเร็ว

ประสิทธิภาพที่มั่นคง: ชิปคุณภาพสูงนำเข้า, การเชื่อมแบบรวม, ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง, เหมาะสำหรับการใช้งานที่รุนแรง สภาพแวดล้อม

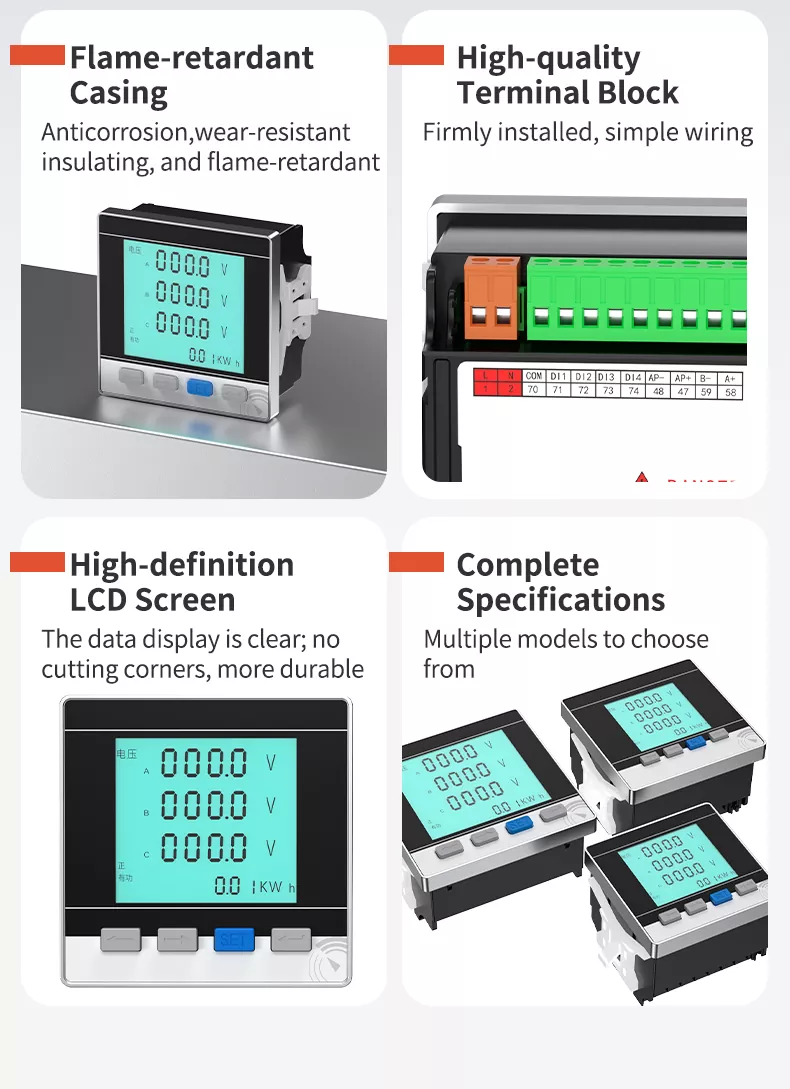

จุดขายหลักสี่ประการ

• เคสสารหน่วงไฟ: ป้องกันการกัดกร่อน ทนต่อการสึกหรอ เป็นฉนวน และสารหน่วงไฟ ทำให้มั่นใจได้ถึงการใช้งานที่ปลอดภัยในระยะยาว

• เทอร์มินัลบล็อกคุณภาพสูง: ติดตั้งอย่างแน่นหนา เดินสายง่าย นำไฟฟ้าได้ดี ทนต่อการสึกหรอสูง รับประกันการส่งกระแสไฟที่ปลอดภัย

• หน้าจอ LCD ความละเอียดสูง: แสดงข้อมูลชัดเจน ตัวอักษรใหญ่ ไม่ตัดมุม ทนทานกว่า อ่านง่าย

• ข้อมูลจำเพาะที่สมบูรณ์: ตัวเลือกขนาดแผงหลายแบบ (72×72 มม. / 80×80 มม. / 96×96 มม.) ตอบสนองความต้องการของสภาพการทำงานที่แตกต่างกัน

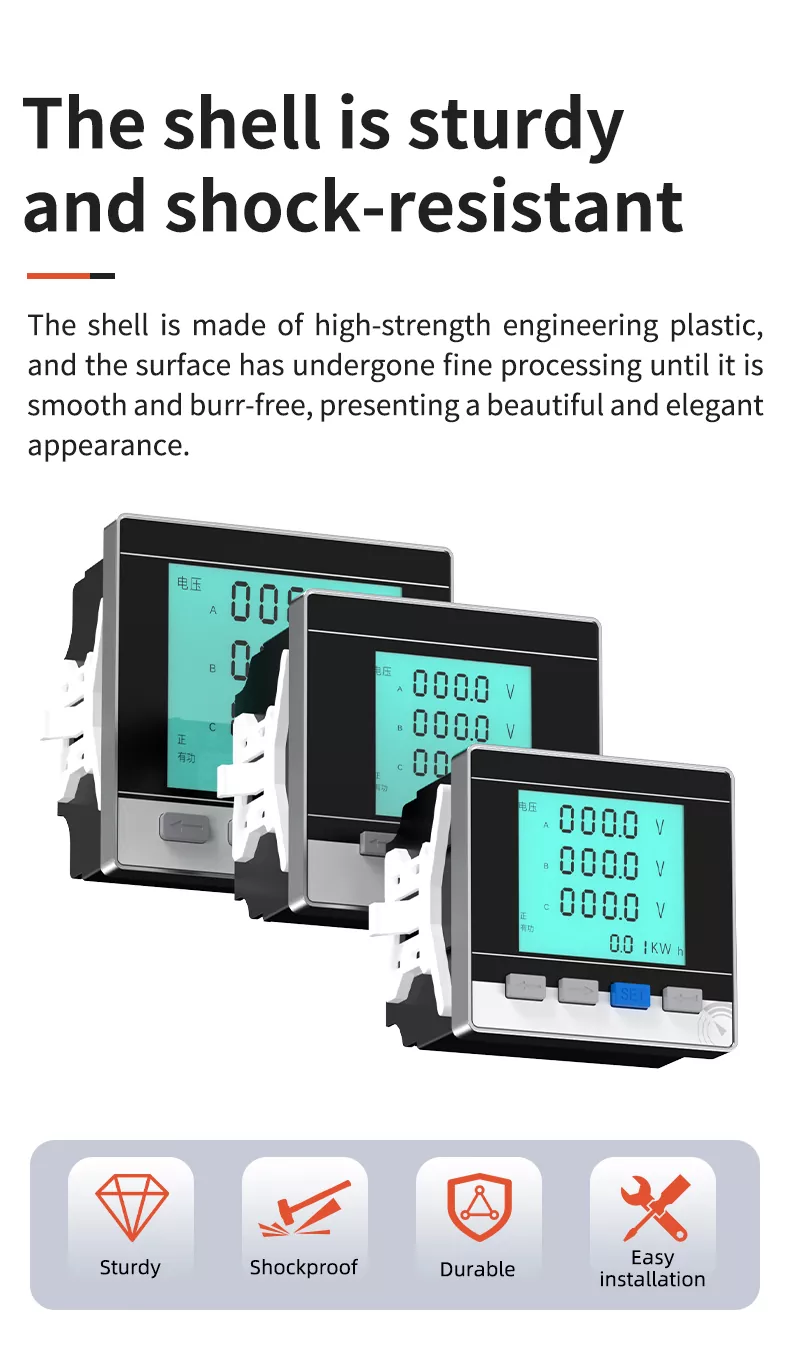

เปลือกมีความทนทานและทนต่อแรงกระแทก

เปลือกทำจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูง และพื้นผิวได้รับการประมวลผลอย่างละเอียดจนกระทั่งเป็น เรียบเนียนไร้เสี้ยน มอบรูปลักษณ์ที่สวยงามและหรูหรา มีความทนทานต่อแรงกระแทกและแรงอัดที่ดีเยี่ยม ความต้านทานสามารถต้านทานการชนรายวันและการสั่นสะเทือนทางกลและจะไม่ทำให้เสียโฉมหรือเสียหาย วัสดุนี้ต่อต้าน การกัดกร่อนและการต่อต้านริ้วรอย เหมาะสำหรับการใช้งานที่มั่นคงในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อนต่างๆ ด้วย ช่วงอุณหภูมิในการทำงาน 20~70°C (สูงสุด 75°C)

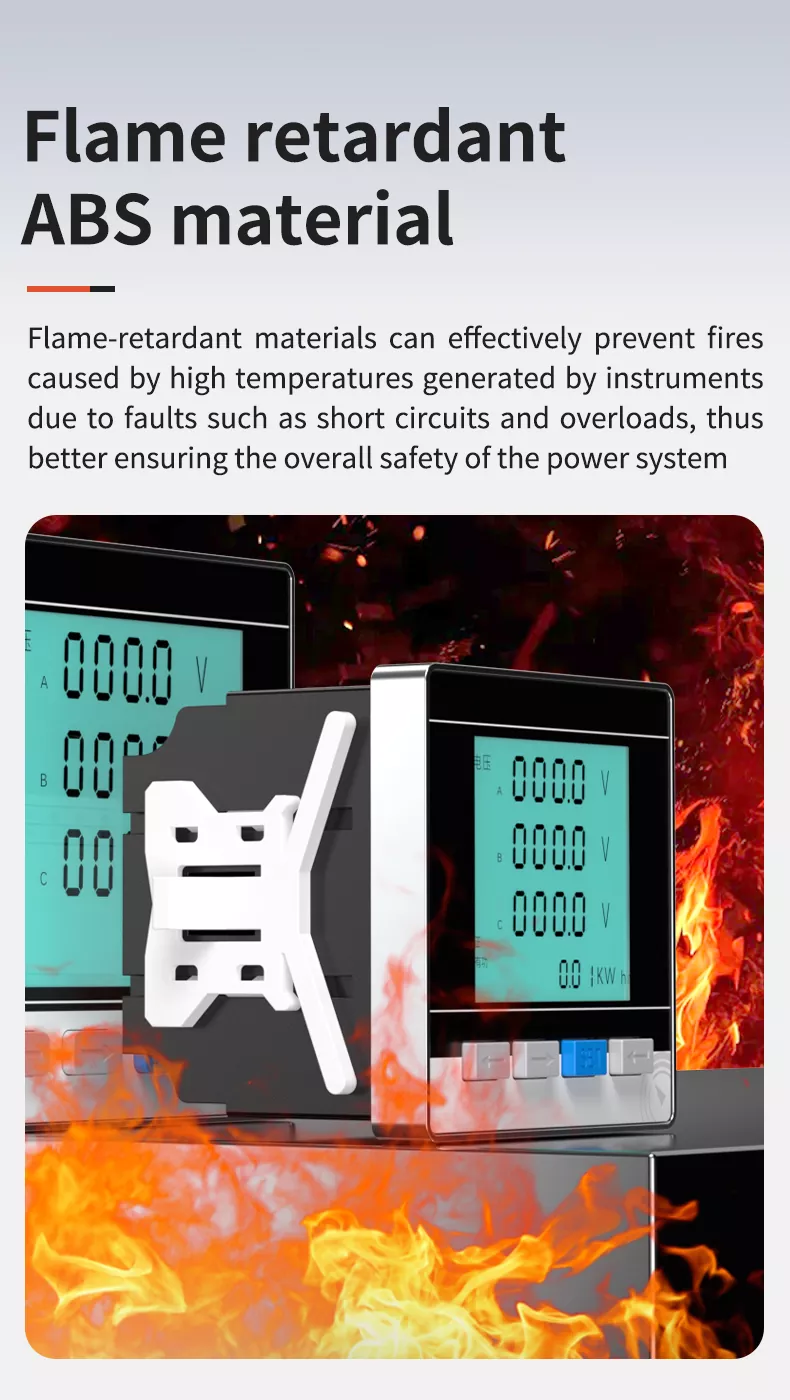

วัสดุ ABS สารหน่วงไฟ

เปลือกใช้พลาสติกวิศวกรรม ABS ทนไฟประสิทธิภาพสูงพร้อมสารหน่วงไฟที่ดีเยี่ยมและ คุณสมบัติของฉนวน สามารถยับยั้งการเผาไหม้และป้องกันเพลิงไหม้ที่เกิดจากอุณหภูมิสูงได้อย่างมีประสิทธิภาพ โดยเครื่องมือเนื่องจากข้อผิดพลาดเช่นไฟฟ้าลัดวงจรและการโอเวอร์โหลด จึงมั่นใจได้ถึงความปลอดภัยโดยรวมของ ระบบไฟฟ้า วัสดุนี้ยังป้องกันการกัดกร่อนและต่อต้านริ้วรอยด้วยอายุการใช้งานที่ยาวนาน

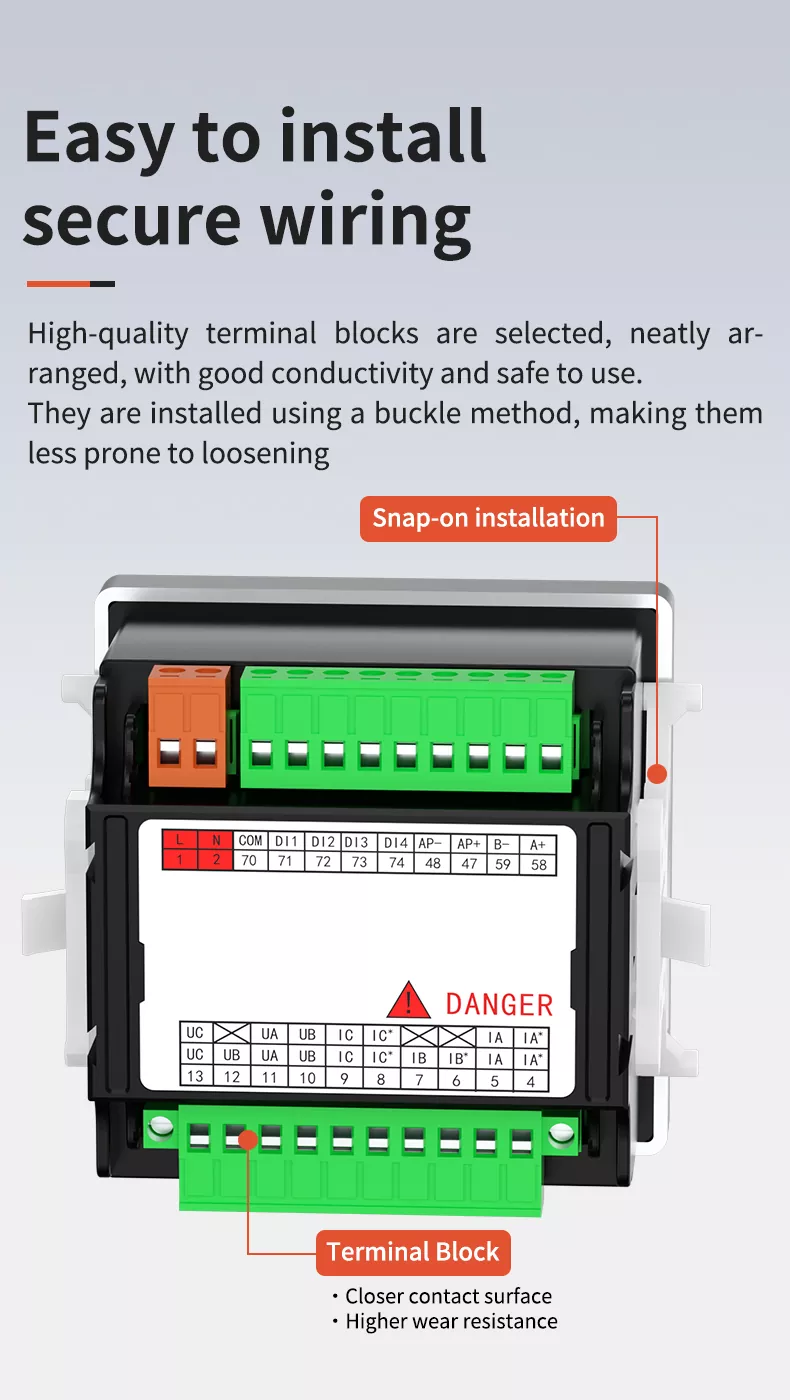

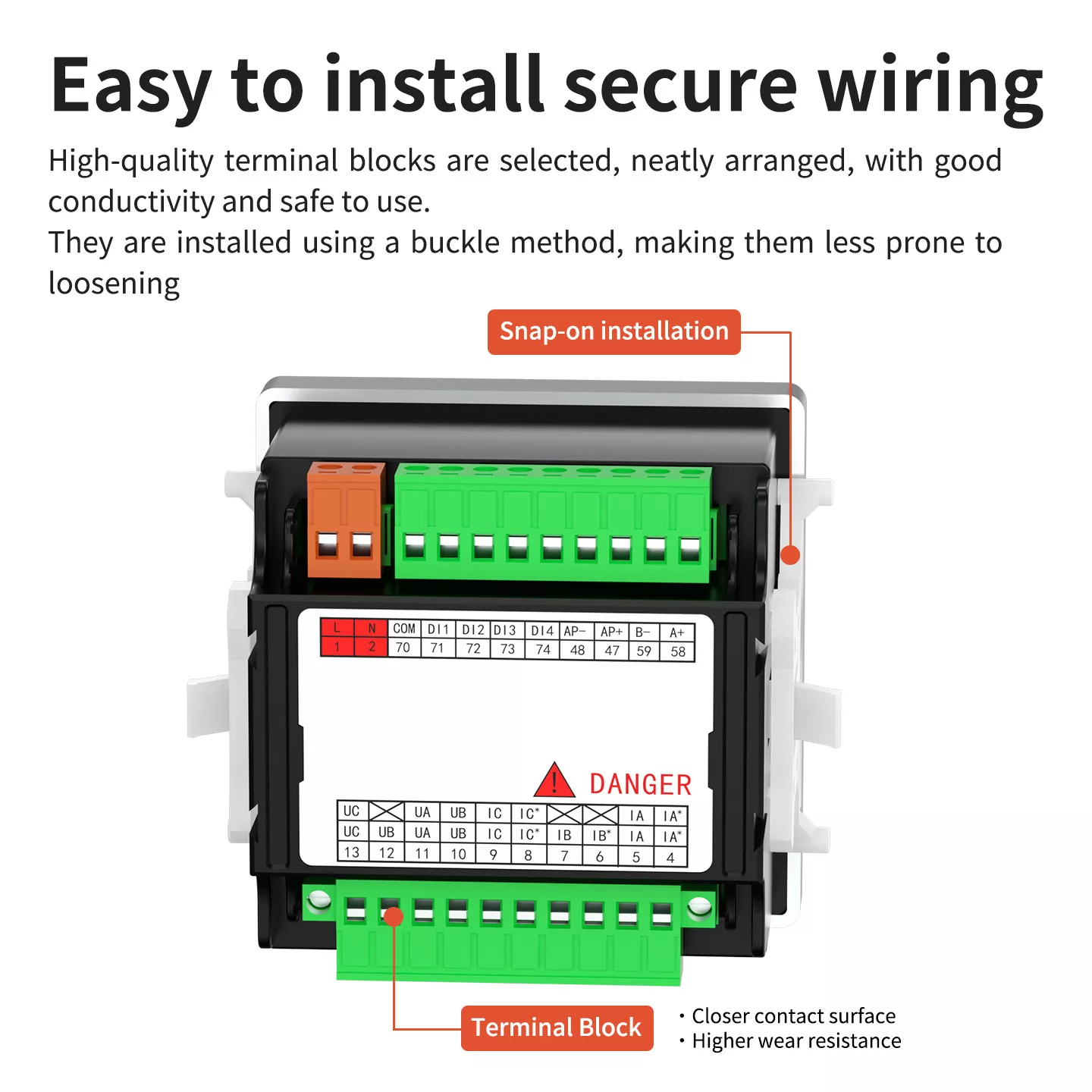

ง่ายต่อการติดตั้งและสายไฟที่ปลอดภัย

มิเตอร์ใช้การติดตั้งแบบ snap on ซึ่งง่ายและรวดเร็ว ไม่จำเป็นต้องใช้เครื่องมือที่ซับซ้อน ใส่มิเตอร์เข้าไป. รูรับแสงของแผงและยึดให้แน่นด้วยคลิปยึดที่ให้มา เทอร์มินัลบล็อกคุณภาพสูงได้รับการจัดเรียงอย่างประณีต มีค่าการนำไฟฟ้าที่ดีและปลอดภัยต่อการใช้งาน เค้าโครงเทอร์มินัลมีความชัดเจน พร้อมเครื่องหมายมาตรฐาน หลีกเลี่ยงได้อย่างมีประสิทธิภาพ เดินสายผิด สามารถใช้งานร่วมกับตู้กระจายสินค้าและอุปกรณ์ไฟฟ้าต่างๆ เหมาะแก่การรวดเร็ว การใช้งานในสถานการณ์ต่างๆ

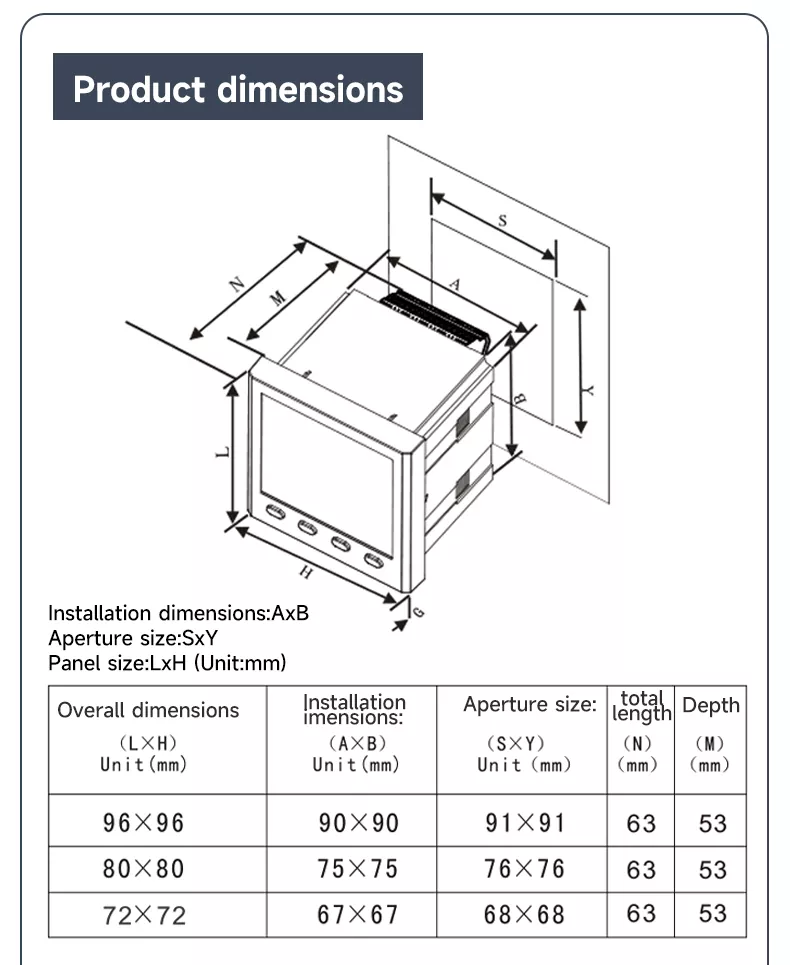

ขนาดผลิตภัณฑ์

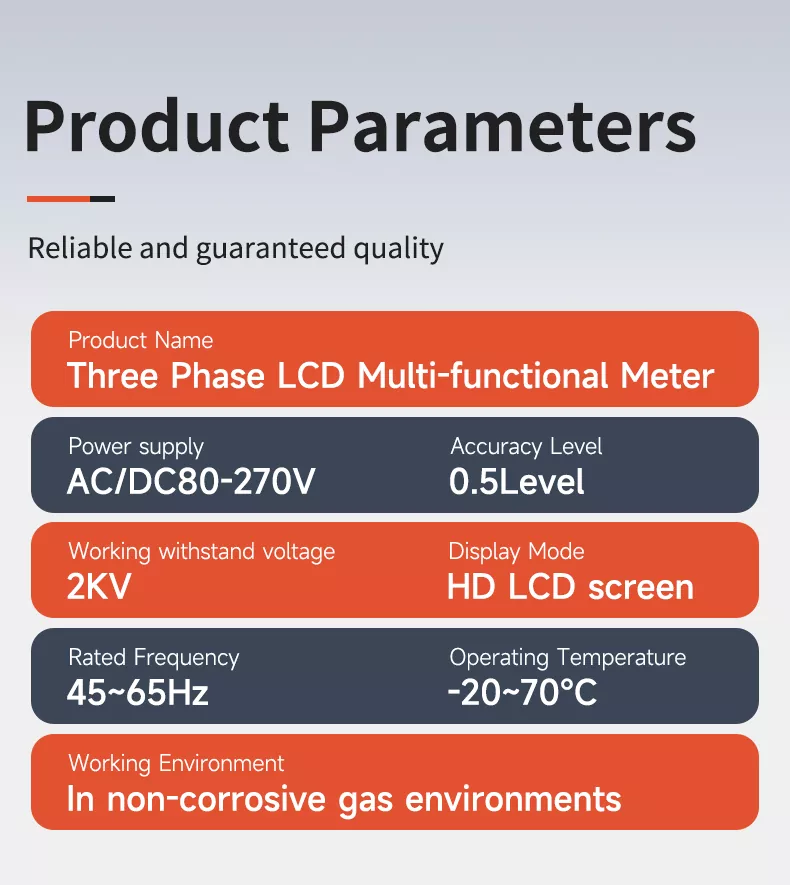

พารามิเตอร์ผลิตภัณฑ์

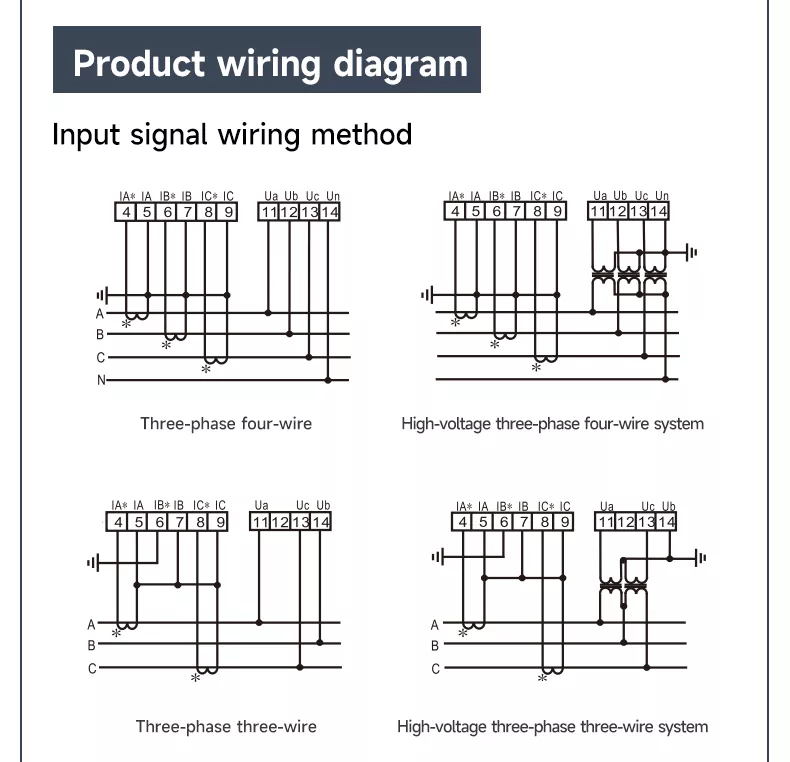

แผนผังสายไฟและคำแนะนำ

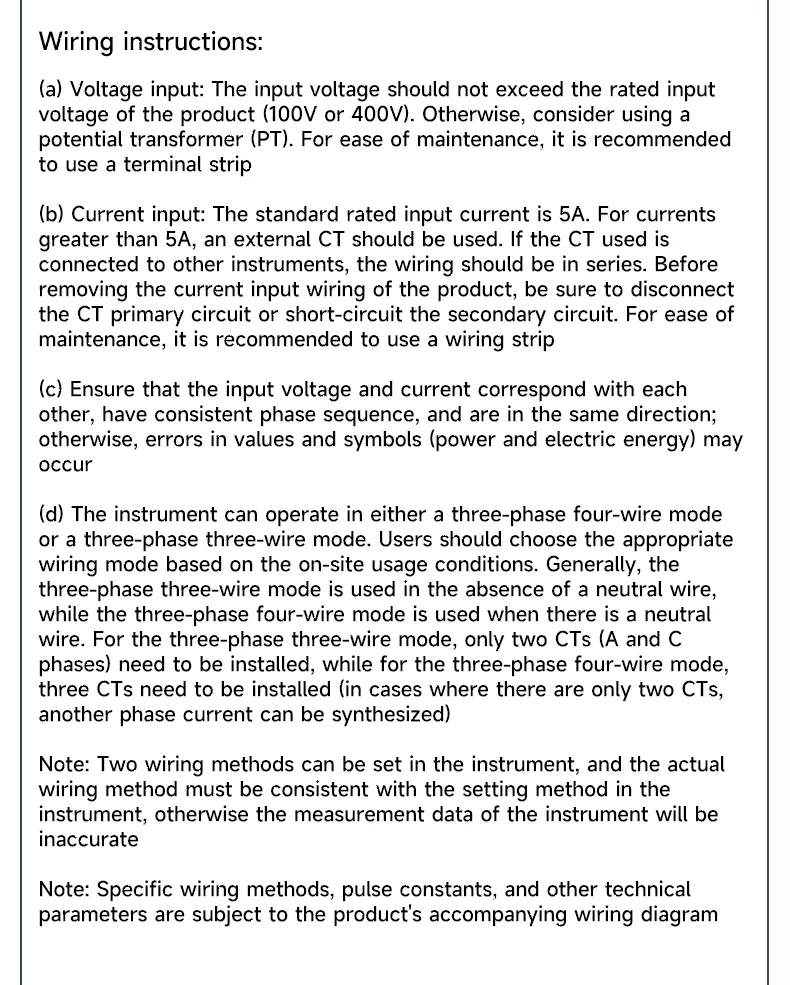

คำแนะนำในการเดินสายไฟ

7. อินพุตแรงดันไฟฟ้า: แรงดันไฟฟ้าขาเข้าไม่ควรเกินแรงดันไฟฟ้าขาเข้าที่กำหนด (100V หรือ 400V) มิฉะนั้นให้พิจารณาใช้ศักยภาพ หม้อแปลงไฟฟ้า (PT)

8. อินพุตปัจจุบัน: กระแสอินพุตพิกัดมาตรฐานคือ 5A สำหรับกระแสที่มากกว่า 5A ควรใช้ CT ภายนอก มั่นใจซีที วงจรทุติยภูมิจะลัดวงจรก่อนที่จะถอดสายไฟ

9. ลำดับเฟส: ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุตและกระแสตรงกัน มีลำดับเฟสที่สอดคล้องกัน และอยู่ใน ทิศทางเดียวกัน

10. โหมดการเดินสายไฟ: รองรับการกำหนดค่าสายไฟทั้งสามเฟสสามสายและสามเฟสสี่สาย ตั้งค่าโหมดในมิเตอร์ให้ตรงกัน การเดินสายไฟจริง

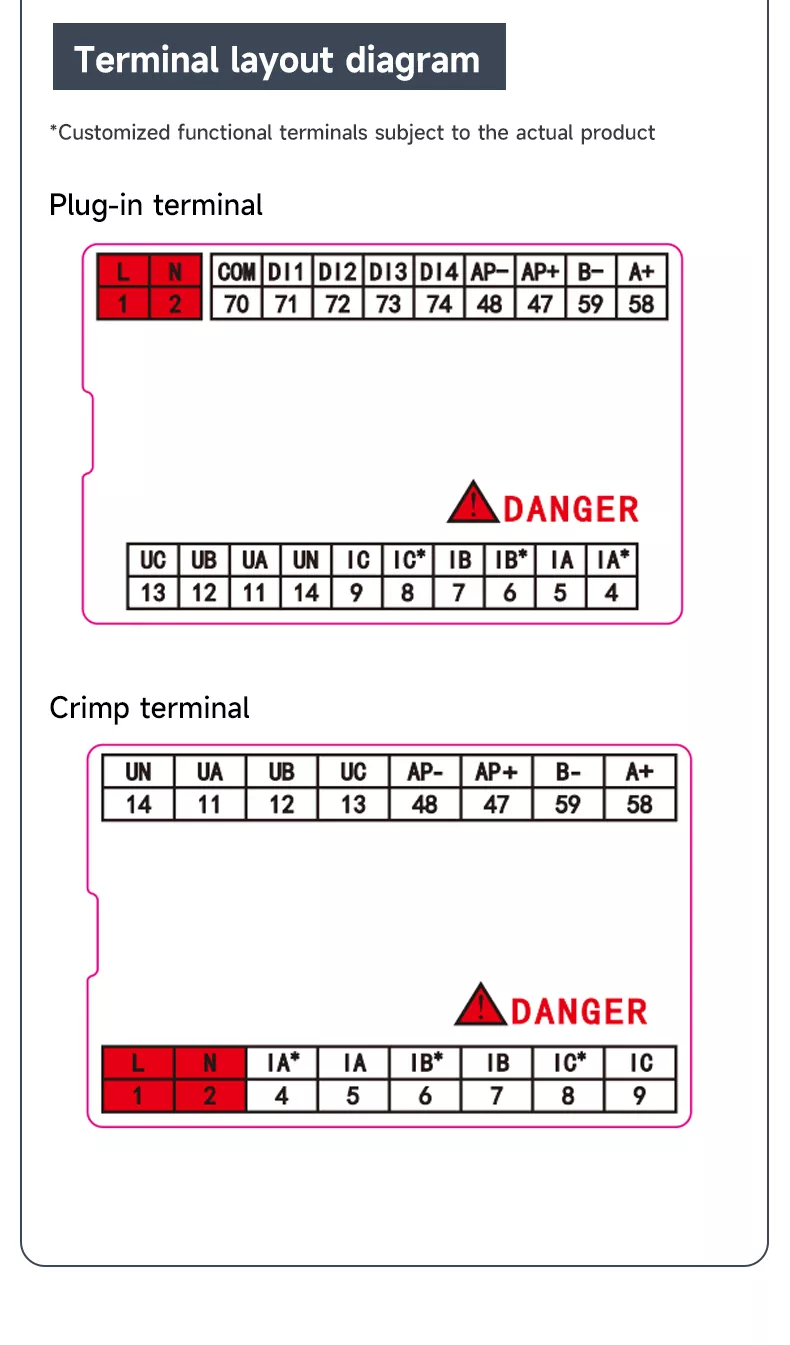

เค้าโครงเทอร์มินัล

• เสียบปลั๊ก: รวมอินพุตไฟ L/N, I/O ดิจิทัล DI/DO, การสื่อสาร RS485 (A+/B ) และอินพุตแรงดัน/กระแส (UA/UB/UC/UN, ไอโอวา/ไอบี/ไอซี)

• หางปลา: ปรับให้เหมาะสมสำหรับการเดินสายโดยตรง โดยมีขั้วกำลังไฟ การสื่อสาร และการวัดที่มีป้ายกำกับชัดเจน

การรับรองสิทธิ์

มิเตอร์มัลติฟังก์ชั่น LCD แบบสามเฟสของเราผ่านการทดสอบและการรับรองในห้องปฏิบัติการระดับมืออาชีพ สอดคล้องกับ มาตรฐานอุตสาหกรรมระดับชาติและนานาชาติ กระบวนการผลิตทั้งหมดดำเนินการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการสอบเทียบความแม่นยำ การทดสอบการทนต่อแรงดันไฟฟ้า การทดสอบอายุ และการเชื่อมโยงอื่นๆ เพื่อให้มั่นใจในความถูกต้อง ปลอดภัย และ ความมั่นคงของแต่ละผลิตภัณฑ์ การรับรองที่เชื่อถือได้เป็นการรับประกันที่แข็งแกร่งสำหรับลูกค้าจำนวนมากทั่วโลก การจัดซื้อจัดจ้างและความร่วมมือระยะยาว

ใช้กันอย่างแพร่หลาย

เครื่องวัดมัลติฟังก์ชั่น LCD สามเฟสของเราใช้กันอย่างแพร่หลายใน:

• สถานีย่อย: การตรวจสอบพลังงานและการจัดการพลังงานแบบเรียลไทม์

• อุปกรณ์อัตโนมัติ: การควบคุมกระบวนการทางอุตสาหกรรมและการตรวจสอบพารามิเตอร์กำลัง

• การผลิตแบบไหล: การติดตามและการจัดการการใช้พลังงานของโรงงาน

• ตู้กระจายสินค้า: การตรวจสอบโหลดระบบจำหน่ายแรงดันต่ำ

• อาคารพักอาศัย: การจัดการการใช้พลังงานที่ซับซ้อนของอพาร์ทเมนท์

• ห้างสรรพสินค้า: การวัดและติดตามกำลังไฟฟ้าอาคารพาณิชย์

คำถามที่พบบ่อย

1.หน้าที่หลักของผลิตภัณฑ์นี้คืออะไร?

ส่วนใหญ่จะใช้สำหรับการตรวจสอบที่ครอบคลุมของพารามิเตอร์พลังงานสามเฟส รวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง พลังงาน ความถี่ และตัวประกอบกำลัง พร้อมฟังก์ชันการวัด การแสดงผล และการสื่อสารแบบดิจิทัลที่ตั้งโปรแกรมได้

2.ความแม่นยำในการวัดคืออะไร?

ใช้ความแม่นยำสูงระดับ 0.5 ซึ่งเป็นไปตามมาตรฐานการวัดทางอุตสาหกรรมระหว่างประเทศ ทำให้มั่นใจได้ถึงความแม่นยำและ การตรวจสอบพารามิเตอร์พลังงานที่เชื่อถือได้

3. มีขนาดแผงอะไรบ้าง?

เรามีขนาดแผงมาตรฐานสามขนาด: 72×72 มม., 80×80 มม. และ 96×96 มม. พร้อมช่องติดตั้งที่สอดคล้องกันเพื่อตอบสนอง ความต้องการการออกแบบตู้ที่แตกต่างกัน

4.วิธีการติดตั้งคืออะไร?

รองรับการติดตั้งแบบ snap on Panel ด้วยการติดตั้งและถอดชิ้นส่วนที่ง่ายดาย เหมาะสำหรับการกระจายสินค้าที่หลากหลาย ตู้และอุปกรณ์ไฟฟ้า

5.รองรับการสื่อสารระยะไกลหรือไม่?

ใช่ มีพอร์ต RS485 พร้อมโปรโตคอล Modbus RTU เพื่อการผสานรวมเข้ากับ SCADA และการจัดการพลังงานได้อย่างราบรื่น ระบบช่วยให้สามารถติดตามและรวบรวมข้อมูลจากระยะไกลได้

6.ช่วงอุณหภูมิในการทำงานคืออะไร?

ผลิตภัณฑ์สามารถทำงานได้อย่างเสถียรที่ 20~70°C (สูงถึง 75°C) เหมาะสำหรับอุตสาหกรรมในร่มและกลางแจ้งต่างๆ สภาพแวดล้อม
