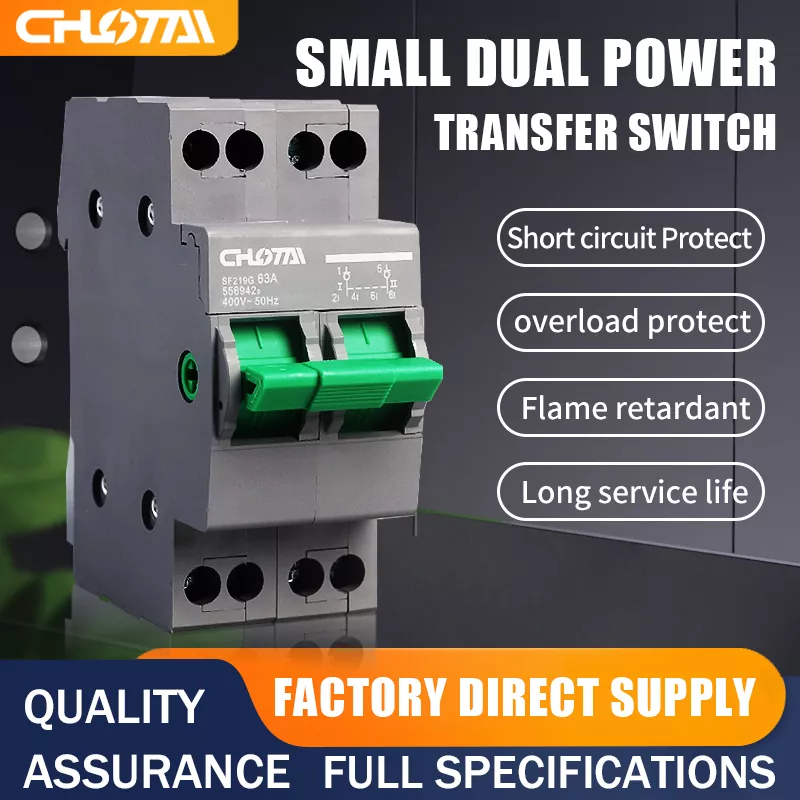

สวิตช์โอนแหล่งพลังงานคู่ขนาดเล็ก

สวิตช์ถ่ายโอนแหล่งพลังงานคู่ขนาดเล็ก SF219G ของเราเป็นสวิตช์ถ่ายโอนแบบแมนนวลประสิทธิภาพสูงขนาดกะทัดรัดที่ออกแบบมาเพื่อ การสลับพลังงานคู่อย่างราบรื่น ช่วยให้แยกได้อย่างปลอดภัยและสลับระหว่างแหล่งพลังงานอิสระสองแห่งด้วย มีระบบป้องกันการโอเวอร์โหลดในตัว ป้องกันการลัดวงจร และฟังก์ชันดับไฟเพื่อป้องกันอันตรายจากไฟฟ้า เปลือกสารหน่วงไฟ V0 จะดับเองภายใน 30 วินาทีหลังจากการเผาไหม้ที่อุณหภูมิสูง ในขณะที่ ขั้วต่อทองแดงที่มีความนำไฟฟ้าสูงต้านทานกระแสไฟกระชากและความเหนื่อยหน่าย เหมาะสำหรับจำหน่ายในครัวเรือน โรงงานอุตสาหกรรม ระบบควบคุม และระบบผลิตไฟฟ้าโซลาร์เซลล์ มอบความปลอดภัยด้านพลังงานที่เชื่อถือได้ตลอด 24 ชั่วโมงทุกวันสำหรับครอบครัวของคุณและ อุปกรณ์

อัปเกรดคุณภาพใหม่และทนทานยิ่งขึ้น

สวิตช์ถ่ายโอน SF219G ของเราได้รับการอัปเกรดคุณภาพอย่างครอบคลุม ออกแบบอย่างแม่นยำจากภายในสู่ภายนอก ทุกส่วนประกอบได้รับการตรวจสอบอย่างพิถีพิถันตั้งแต่การเลือกวัสดุไปจนถึงการประกอบขั้นสุดท้าย เราใช้ความแม่นยำสูง ส่วนประกอบภายในและกระบวนการผลิตขั้นสูงเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนาน เปลือก ผลิตจากพลาสติกวิศวกรรมทนไฟ V0 ความแข็งแรงสูง ซึ่งทนความร้อน ทนต่อแรงกระแทก และ ต่อต้านริ้วรอย ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอายุอย่างเข้มงวด การทดสอบอายุการใช้งานทางไฟฟ้า และการทดสอบสารหน่วงไฟก่อนออกเดินทาง โรงงานทำให้การดำเนินงานมีเสถียรภาพในระยะยาวในสภาพแวดล้อมที่รุนแรง

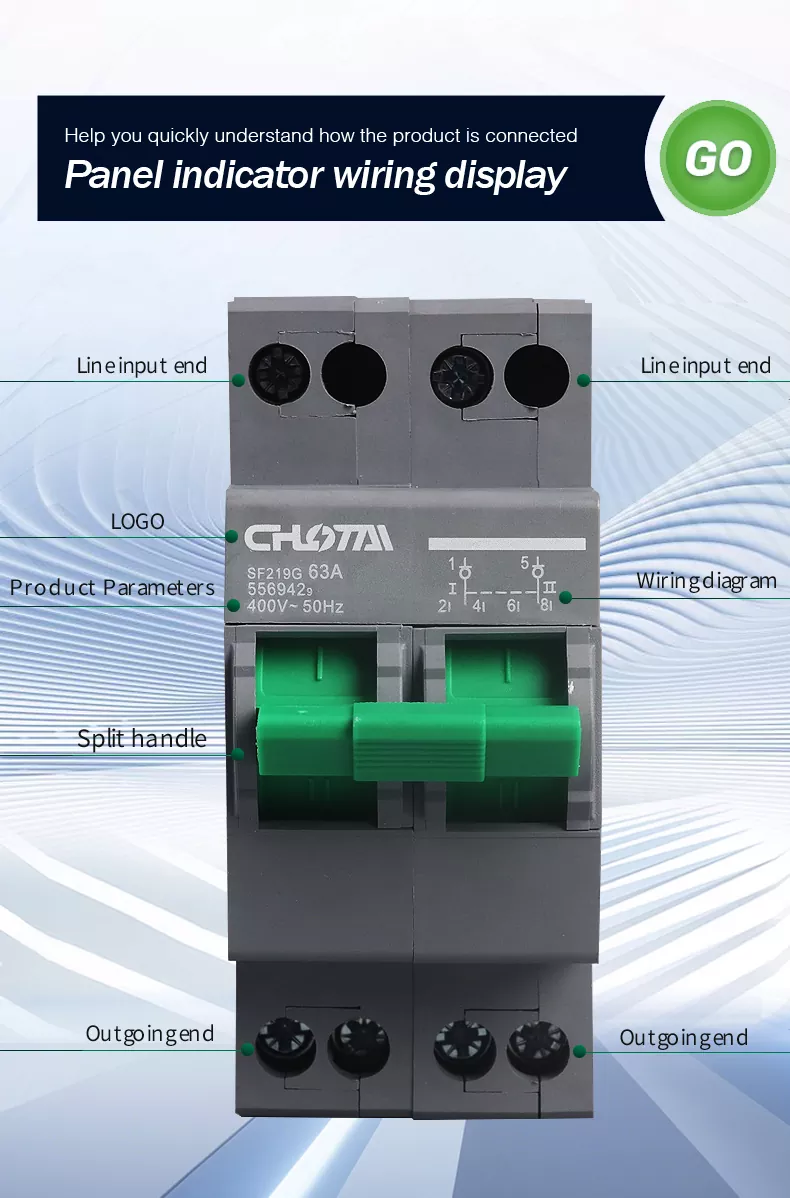

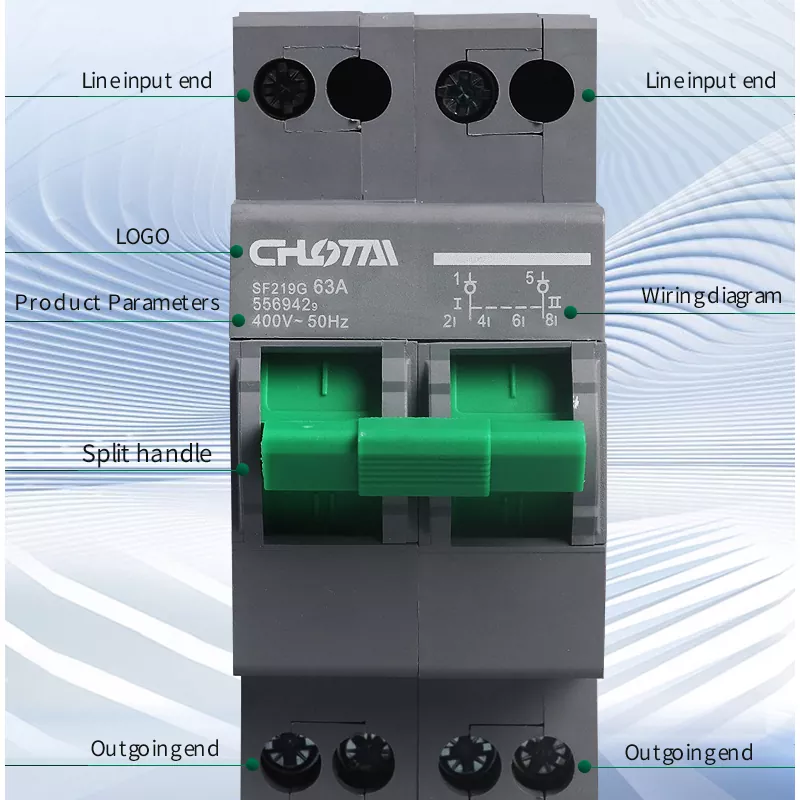

การวิเคราะห์โครงสร้าง

สวิตช์ถ่ายโอนใช้โครงสร้างที่กะทัดรัดและเป็นวิทยาศาสตร์ รวมถึงส่วนประกอบหลัก 6 ประการ:

1. สิ้นสุดอินพุตบรรทัด: ขั้วต่อด้านบนสำหรับอินพุตแหล่งพลังงานคู่ มีเครื่องหมายเพื่อให้เดินสายได้ง่าย

2. โลโก้ CHOTAI และพารามิเตอร์ผลิตภัณฑ์: ระบุแบรนด์และข้อมูลจำเพาะทางเทคนิคที่ชัดเจน (SF219G 63A, 400V~ 50Hz) เพื่อการอ้างอิงอย่างรวดเร็ว

3. แผนภาพการเดินสายไฟ: แผนภาพแผงที่ใช้งานง่ายเพื่อหลีกเลี่ยงการเดินสายไฟผิดระหว่างการติดตั้ง

4. ด้ามจับแยกแบบหนาสองชั้น: การออกแบบตามหลักสรีรศาสตร์เพื่อการทำงานที่สะดวกสบาย ปรับปรุงอายุการใช้งานและความสมบูรณ์ในการปฏิบัติงาน

5. สิ้นสุดการออก: ขั้วต่อด้านล่างสำหรับเอาต์พุตโหลด พร้อมการยึดสกรูอย่างแน่นหนา

6. คลิปยึดราง DIN: การออกแบบรางขนาดมาตรฐาน 35 มม. กดเบาๆ เพื่อล็อคให้แน่นเพื่อการติดตั้งที่ง่ายดาย

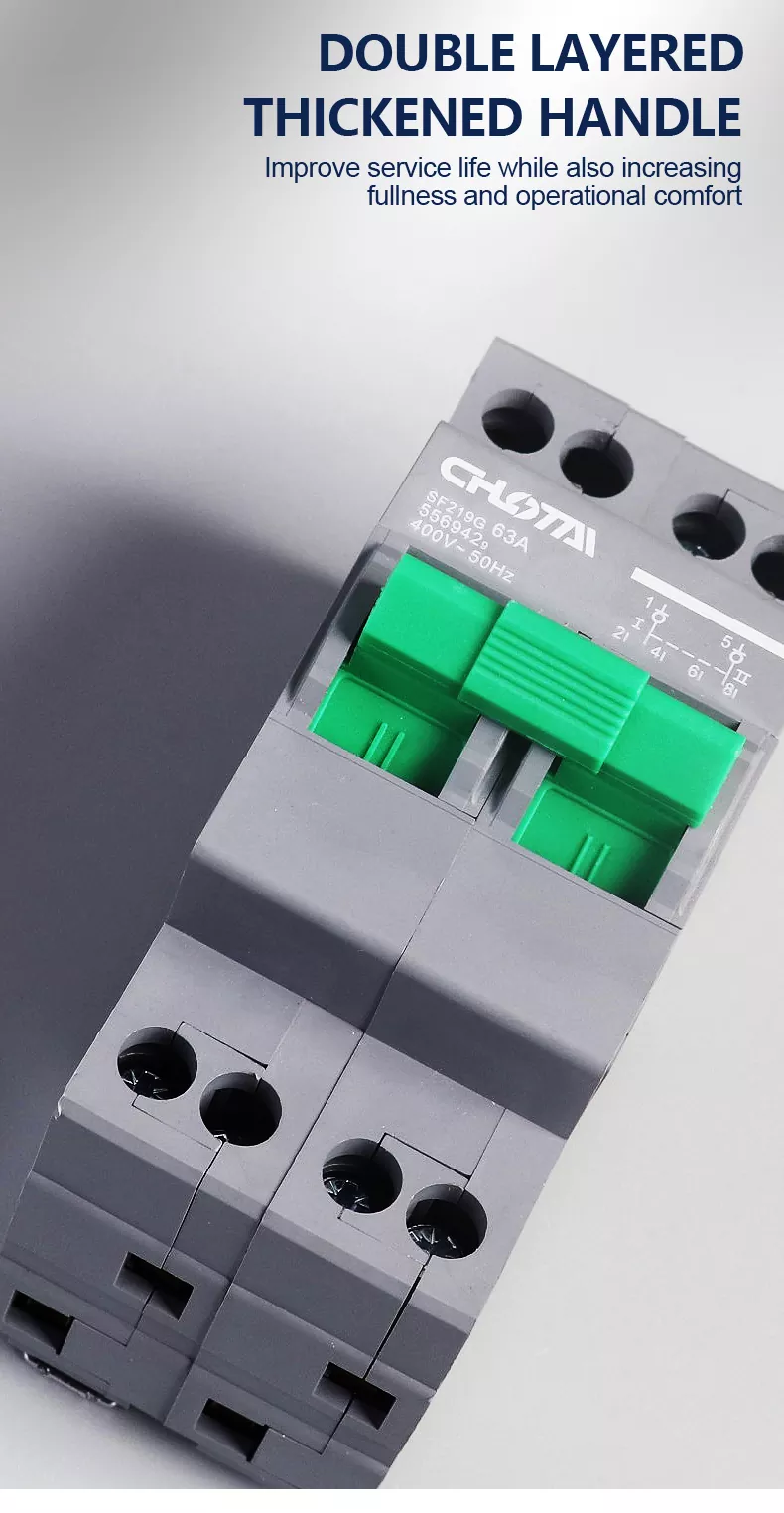

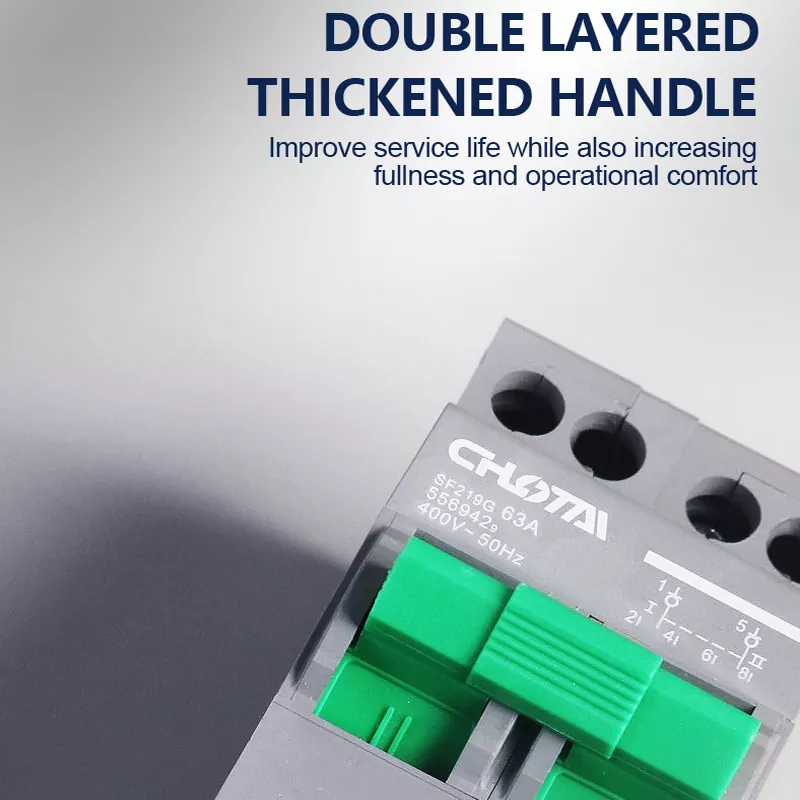

ด้ามจับหนาสองชั้นเพื่อการใช้งานที่สะดวกสบาย

มาพร้อมกับด้ามจับ D-type ที่หนาสองชั้น สวิตช์ถ่ายโอน SF219G ช่วยยืดอายุการใช้งานในขณะที่ เพิ่มความสมบูรณ์และความสะดวกสบายในการปฏิบัติงาน ความโค้งตามหลักสรีรศาสตร์สอดคล้องกับพฤติกรรมการใช้งานของมนุษย์ลดลง ความเมื่อยล้าในระหว่างการเปลี่ยนบ่อยครั้งและที่จับพลาสติกวิศวกรรมความแข็งแรงสูงทนทานต่อการสึกหรอและทนทาน การใช้งานระยะยาว

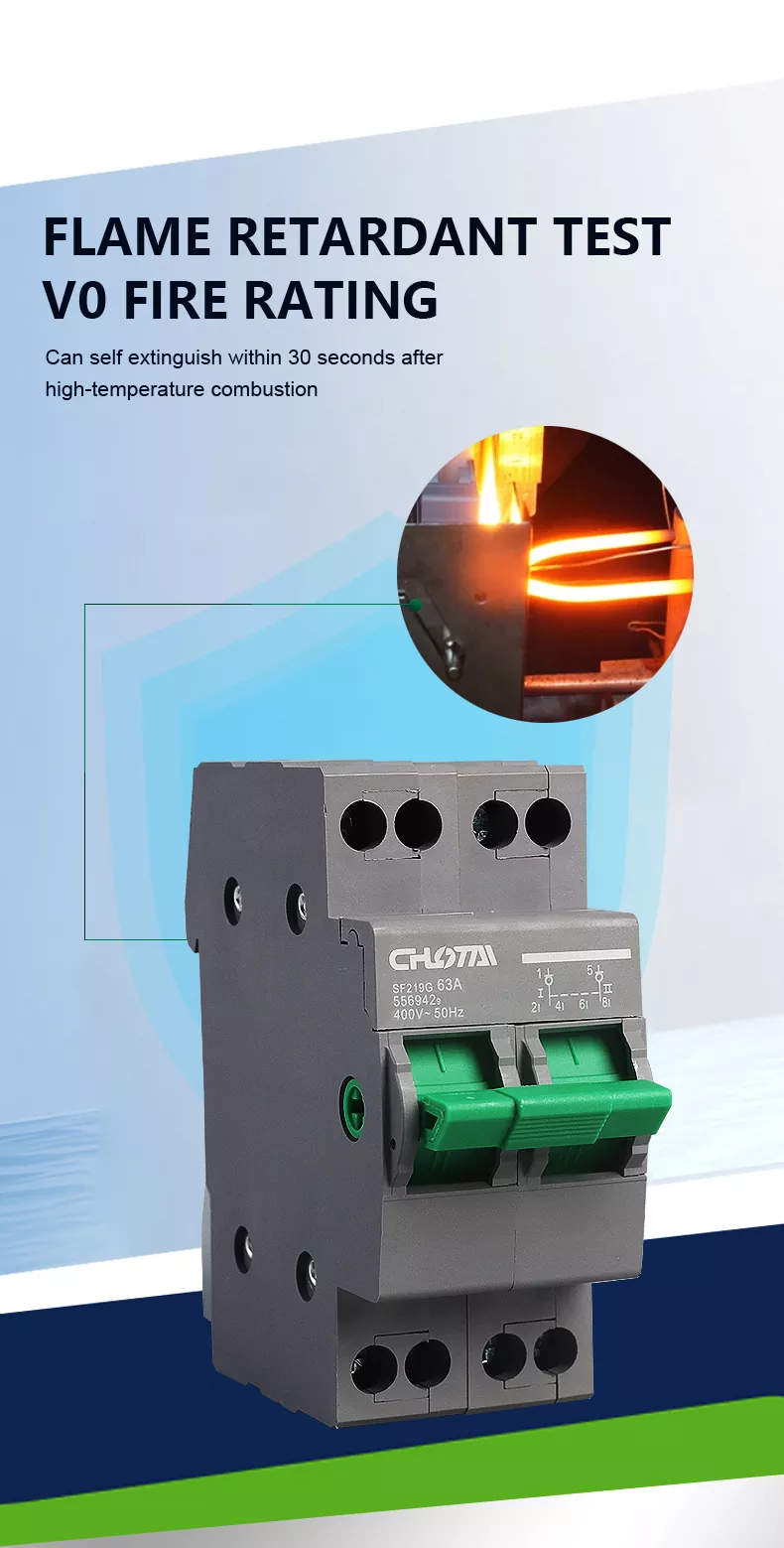

สารหน่วงไฟ V0 เพื่อความปลอดภัยสูงสุด

เปลือกทำจากพลาสติกวิศวกรรมทนไฟ V0 ประสิทธิภาพสูง ซึ่งสามารถดับไฟได้เองภายใน 30 นาที วินาทีหลังจากการเผาไหม้ที่อุณหภูมิสูง ป้องกันไฟไหม้ไฟฟ้าที่เกิดจากการลัดวงจรและได้อย่างมีประสิทธิภาพ โอเวอร์โหลด เปลือกยังทนต่อแรงกระแทกได้ดีเยี่ยม ประสิทธิภาพของฉนวนที่ดีและอุณหภูมิ ความต้านทาน การปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง และรับประกันการทำงานที่ปลอดภัยในระยะยาว

ผลิตภัณฑ์ของเรา VS. สินค้าอื่นๆ

จุดขายหลักหกประการ

• สวิตช์ไฟคู่: การถ่ายโอนแบบแมนนวลอย่างราบรื่นระหว่างแหล่งพลังงานสองแห่งเพื่อการจ่ายไฟที่ต่อเนื่อง

• การปกป้องเต็มรูปแบบ: การลัดวงจร การโอเวอร์โหลด และการป้องกันไฟอาร์ก เพื่อป้องกันวงจรและอุปกรณ์

• สารหน่วงไฟ V0: เปลือกดับไฟเองเพื่อป้องกันไฟไหม้จากไฟฟ้าทำให้มั่นใจในความปลอดภัยสูงสุด

• ด้ามจับตามหลักสรีรศาสตร์: ด้ามจับหนา 2 ชั้นเพื่อการใช้งานที่สะดวกสบายและอายุการใช้งานยาวนาน

• เทอร์มินัลคุณภาพสูง: ขั้วทองแดงต้านทานกระแสไฟกระชาก ไม่ไหม้ง่าย มั่นใจในประสิทธิภาพที่มั่นคง

• ติดตั้งง่าย: การติดตั้งราง DIN มาตรฐาน 35 มม. การออกแบบให้พอดีเพื่อการปรับใช้ที่รวดเร็ว

เปลือกแข็งและหน่วงไฟ

เปลือกทำจากพลาสติกวิศวกรรมทนไฟ V0 ความแข็งแรงสูง พร้อมพื้นผิวเรียบและไม่มีเสี้ยนหลังจากนั้น การประมวลผลที่ดี มีคุณสมบัติหน่วงไฟ ทนความร้อน ทนต่อแรงกระแทก และดับไฟได้โดดเด่น คุณสมบัติยับยั้งการเผาไหม้และป้องกันเพลิงไหม้ที่เกิดจากความผิดปกติของวงจรได้อย่างมีประสิทธิภาพ วัสดุก็เช่นกัน ต่อต้านริ้วรอยและทนต่อการกัดกร่อน เหมาะสำหรับการใช้งานที่มั่นคงในระยะยาวในอุตสาหกรรมและที่อยู่อาศัยที่ซับซ้อนต่างๆ สภาพแวดล้อม

เทอร์มินัลคุณภาพสูงเพื่อประสิทธิภาพที่เสถียร

สวิตช์ถ่ายโอน SF219G ใช้ขั้วต่อทองแดงคุณภาพสูงช่วยให้มั่นใจได้ว่าการส่งกระแสไฟฟ้ามีความเสถียรและแข็งแกร่ง ความต้านทานการโอเวอร์โหลดและการสูญเสียพลังงานต่ำ ขั้วต่อป้องกันกระแสไฟกระชากได้อย่างมีประสิทธิภาพและไม่ไหม้ง่าย ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของสวิตช์แม้ภายใต้สภาวะที่มีโหลดสูง พื้นที่เทอร์มินัลขนาดใหญ่ รองรับสายเคเบิลได้ถึง 25 มม.² ทำให้การเดินสายง่ายและปลอดภัยยิ่งขึ้น

การติดตั้งราง DIN แบบมาตรฐาน

ออกแบบมาสำหรับการติดตั้งราง DIN มาตรฐานสากล 35 มม. สวิตช์ถ่ายโอนมีหัวเข็มขัดแบบ snap-fit ​​ที่สะดวกสบาย กดเบาๆ เพื่อล็อคให้แน่น ช่วยให้ติดตั้งและถอดชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ใช้ได้กับมาตรฐานทั้งหมด ตู้จ่ายไฟและอุปกรณ์ไฟฟ้า เหมาะสำหรับการใช้งานอย่างรวดเร็วในสถานการณ์การกระจายพลังงานต่างๆ

แผนผังสายไฟและคู่มือการติดตั้ง

1. เชื่อมต่อแหล่งพลังงานอิสระทั้งสองเข้ากับปลายอินพุตบรรทัด (เทอร์มินัลด้านบน) ของสวิตช์ถ่ายโอน

2. เชื่อมต่อวงจรโหลดเข้ากับปลายขาออก (ขั้วล่าง) ของสวิตช์ถ่ายโอน

3. ตรวจสอบให้แน่ใจว่าสายไฟทั้งหมดแน่นหนาเพื่อหลีกเลี่ยงไม่ให้การเชื่อมต่อเกิดความร้อนสูงเกินไปและหลวม

4. ตรวจสอบแผนภาพการเดินสายไฟบนแผงเพื่อให้แน่ใจว่าลำดับเฟสและการเชื่อมต่อถูกต้อง

5. ติดตั้งสวิตช์บนราง DIN มาตรฐาน 35 มม. กดเบาๆ เพื่อล็อคให้แน่น

6. ทดสอบการทำงานของสวิตช์เพื่อยืนยันฟังก์ชันการสลับไฟคู่และการป้องกันตามปกติ

พารามิเตอร์ผลิตภัณฑ์

ใช้กันอย่างแพร่หลาย

สวิตช์ถ่ายโอนแหล่งพลังงานคู่ SF219G ของเราถูกนำมาใช้กันอย่างแพร่หลายใน:

• อาคารที่อยู่อาศัย: การจ่ายไฟในครัวเรือน, การสำรองไฟแบบคู่สำหรับเครื่องใช้ไฟฟ้าภายในบ้าน

• สำนักงานพาณิชย์: จำหน่ายไฟฟ้าในอาคารสำนักงาน, จ่ายไฟให้กับอุปกรณ์อย่างต่อเนื่อง

• อุปกรณ์อุตสาหกรรม: การประชุมเชิงปฏิบัติการในโรงงาน การสลับและการป้องกันพลังงานคู่ของสายการผลิต

• การผลิตพลังงานไฟฟ้าโซลาร์เซลล์: การถ่ายโอนพลังงานแบบ dual-power ของระบบพลังงานแสงอาทิตย์, การป้องกันระบบ 3KW-25KW

• พลังงานหมุนเวียน: การผลิตพลังงานลม, ระบบควบคุมพลังงานแบบกระจายพลังงาน

• โครงสร้างพื้นฐาน: สถานีฐานสื่อสาร, สิ่งอำนวยความสะดวกสาธารณะจ่ายไฟอย่างต่อเนื่อง

คำถามที่พบบ่อย

1. ฟังก์ชั่นหลักของสวิตช์โอน SF219G นี้คืออะไร?

มันคือกสวิตช์ถ่ายโอนแหล่งพลังงานคู่ ที่ช่วยให้สามารถสลับระหว่างแหล่งพลังงานอิสระสองแหล่งได้ด้วยตนเองพร้อมในตัวการป้องกันการโอเวอร์โหลด , ป้องกันการลัดวงจร, และดับส่วนโค้ง ฟังก์ชั่นทำให้มั่นใจได้ว่าแหล่งจ่ายไฟสำหรับโหลดจะไม่ถูกรบกวนและปลอดภัย

2. ข้อมูลจำเพาะของผลิตภัณฑ์นี้มีอะไรบ้าง?

เรานำเสนอข้อกำหนดที่สมบูรณ์:1P/2P/3P/4P หมายเลขขั้ว พิกัดกระแสจาก16A ถึง 80Aเหมาะสำหรับระบบเฟสเดียว (3KW-5KW) และสามเฟส (5KW-25KW)

3. วิธีการติดตั้งคืออะไร?

มันรองรับการติดตั้งราง DIN มาตรฐาน 35 มม ด้วยการออกแบบที่กระชับพอดี กดเบาๆ เพื่อล็อคให้แน่น ช่วยให้ติดตั้งได้รวดเร็วโดยไม่ต้องใช้เครื่องมือ รองรับการใช้งาน ตู้กระจายสินค้ามาตรฐานทั้งหมด

4. สารหน่วงไฟของเชลล์คืออะไร

ใช่ครับ เปลือกทำมาจากพลาสติกวิศวกรรมทนไฟ V0ซึ่งสามารถดับไฟได้เองภายใน 30 วินาทีหลังการเผาไหม้ที่อุณหภูมิสูง ป้องกันไฟฟ้าได้อย่างมีประสิทธิภาพ ไฟไหม้

5. ผลิตภัณฑ์นี้มีอายุเท่าใด?

มีสวิตช์ถ่ายโอนวงจรชีวิตทางไฟฟ้ามากกว่า 1,500 รอบ และวงจรชีวิตทางกลมากกว่า 10,000+ รอบทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวและการใช้งานที่ทนทาน

6. ผลิตภัณฑ์นี้เหมาะสำหรับสถานการณ์ใด?

เหมาะสำหรับระบบผลิตไฟฟ้าที่อยู่อาศัย อาคารพาณิชย์ อุตสาหกรรม และระบบไฟฟ้าโซลาร์เซลล์ ที่รองรับระบบพลังงานคู่ ความต้องการการสลับและการป้องกันสำหรับสถานการณ์การจ่ายพลังงานที่หลากหลาย
